Что означает значение допустимой невязки

Понятие допустимой невязки используется для оценки расхождений между расчетными и фактическими значениями в измерениях, расчетах и балансах. Под невязкой понимается числовая разность, возникающая при проверке условий замкнутости: сумм углов, координат, усилий, токов или других параметров. Допустимая невязка задает предельное значение такого расхождения, при превышении которого результат считается непригодным для дальнейшего использования.

На практике величина допустимой невязки зависит от метода измерений, класса точности приборов и требований нормативных документов. Например, в геодезии она выражается через длину хода или число измеренных углов, в строительстве – через линейные и высотные отклонения, а в электротехнике – через баланс токов и напряжений. Игнорирование этих ограничений приводит к накоплению ошибок, которые искажают конечные расчеты и усложняют контроль качества.

Применение допустимой невязки позволяет заранее определить, когда результат подлежит корректировке, уравниванию или повторному измерению. Для инженеров и специалистов это инструмент принятия решений: превышение установленного порога служит основанием для пересмотра исходных данных, выбора другого метода расчета или уточнения параметров модели. Четкое понимание, где и как применяется допустимая невязка, снижает риск технических ошибок и несоответствия требованиям стандартов.

Как рассчитывается допустимая невязка при измерениях

Расчет допустимой невязки начинается с определения типа измерений и требуемой точности результата. Для прямых линейных измерений базой служит паспортная погрешность прибора, указанная в технической документации. Например, при использовании рулетки с погрешностью ±(2 мм + 2·L/1000), где L – длина в метрах, допустимая невязка замкнутого контура определяется суммарным влиянием всех выполненных измерений.

При косвенных измерениях допустимая невязка рассчитывается через распространение погрешностей. Используется корень квадратный из суммы квадратов отдельных погрешностей, умноженных на коэффициенты влияния. Такой подход применяется при вычислении координат, площадей и объемов, когда итоговое значение зависит от нескольких исходных параметров. Результат сравнивается с нормативным пределом, установленным для конкретного вида работ.

Для повторных и серийных измерений применяется статистический метод. Допустимая невязка задается как кратное среднеквадратического отклонения, полученного по результатам выборки. В инженерной практике часто используется интервал 2σ или 3σ, что позволяет отсеивать выбросы и контролировать стабильность процесса измерений.

В замкнутых системах проверка выполняется через условие баланса. Сумма измеренных величин должна соответствовать теоретическому значению, а разность между ними не должна превышать установленный предел. Если фактическая невязка выходит за допустимые границы, требуется уравнивание результатов или повторное выполнение измерений с уточнением методики.

Допустимая невязка в геодезических замкнутых ходах

В геодезических замкнутых ходах допустимая невязка служит критерием качества угловых и линейных измерений. Для угловой части проверка выполняется сравнением суммы измеренных внутренних углов с теоретическим значением, равным (n−2)·180°, где n – число углов. Разность между фактической и расчетной суммой образует угловую невязку, которая не должна превышать предел, установленный классом точности работ.

Нормативное значение допустимой угловой невязки обычно выражается формулой ±C·√n, где C – коэффициент, зависящий от применяемых приборов и категории съемки. Для технических ходов коэффициент принимается выше, чем для теодолитных или высокоточных работ. Превышение этого порога указывает на наличие систематических ошибок или грубых промахов при наблюдениях.

Линейная невязка определяется по координатам вершин хода. После вычисления приращений координат по всем сторонам суммарные значения по осям X и Y в замкнутом ходе должны быть равны нулю. Фактические остатки образуют вектор линейной невязки, длина которого сравнивается с допустимым значением, зависящим от общей длины хода.

На практике допустимая линейная невязка задается как отношение длины хода к установленному знаменателю, например 1:2000 или 1:5000. Если фактическая невязка превышает допустимый предел, результаты подлежат уравниванию с перераспределением ошибок пропорционально длинам сторон или повторному измерению проблемных участков.

Соблюдение нормативов по допустимой невязке в замкнутых ходах обеспечивает согласованность координатной основы и позволяет использовать полученные данные для проектирования, разбивочных работ и последующего мониторинга без дополнительных уточнений.

Контроль допустимой невязки при строительных работах

При строительных работах допустимая невязка применяется для оценки отклонений фактических параметров конструкций от проектных значений. Контроль ведется на этапах разбивки осей, устройства фундаментов, монтажа несущих элементов и проверки высотных отметок. Основой служат требования проектной документации и действующих строительных норм, где заданы предельные отклонения в миллиметрах или долях процента.

Для планового положения элементов контролируется суммарная невязка по координатам, возникающая при последовательных измерениях. Она рассчитывается как разность между расчетным и фактическим положением контрольных точек. Если значение превышает установленный предел, дальнейшие работы приостанавливаются до корректировки разбивочной основы.

Высотные невязки проверяются при нивелировании. Сумма превышений по замкнутому ходу должна соответствовать разности проектных отметок. Допустимое отклонение определяется длиной нивелирного хода и классом точности. Для общестроительных работ применяются более жесткие ограничения, чем для временных или вспомогательных конструкций.

Регулярный контроль допустимой невязки снижает риск несоответствия конструкций проекту и упрощает приемку выполненных работ надзорными органами.

Применение допустимой невязки в машиностроительных допусках и посадках

В машиностроении допустимая невязка используется для контроля соответствия фактических размеров деталей установленным допускам. Под невязкой понимается разность между измеренным размером и номинальным значением, приведенная к предельным отклонениям. Если фактическое отклонение выходит за границы поля допуска, деталь считается непригодной для сборки без доработки.

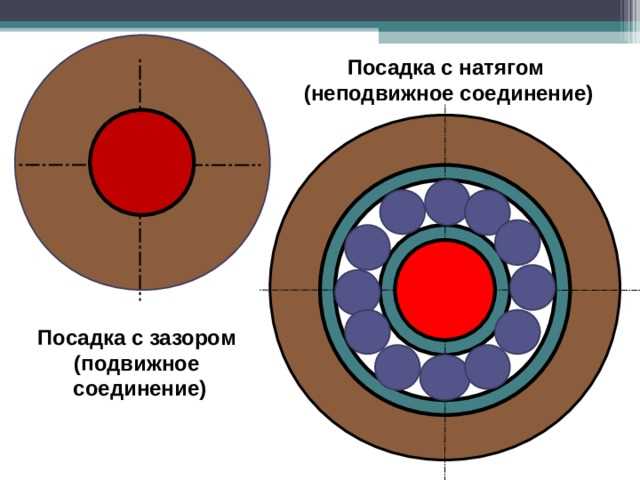

При формировании посадок допустимая невязка учитывается при суммировании отклонений сопрягаемых элементов. Например, для системы отверстие–вал расчет выполняется с учетом верхнего и нижнего отклонений каждого элемента. Невязка в зазоре или натяге не должна превышать предельных значений, заданных стандартами на посадки, иначе нарушается работоспособность узла.

На этапе контроля качества допустимая невязка применяется при измерении серийных деталей. Сравнение фактических размеров с допусковыми границами позволяет выявить смещение технологического процесса. При систематическом приближении измерений к границе допуска принимаются решения о корректировке режимов обработки или переналадке оборудования.

В сборочных операциях допустимая невязка используется для оценки суммарных отклонений цепей размеров. Расчет ведется по наихудшему сочетанию отклонений или по вероятностной схеме. Превышение установленного предела приводит к заклиниванию, повышенному износу или вибрациям, поэтому контроль невязки на стадии проектирования снижает риск отказов готового изделия.

Практическое применение допустимой невязки в допусках и посадках обеспечивает воспроизводимость размеров, взаимозаменяемость деталей и предсказуемость поведения механизмов при эксплуатации.

Роль допустимой невязки в электрических цепях и балансе

В электрических цепях допустимая невязка используется для проверки соблюдения законов сохранения тока и энергии. При расчетах по первому закону Кирхгофа сумма токов, входящих в узел, должна быть равна сумме выходящих. Разность между расчетными и измеренными значениями образует невязку, величина которой ограничивается классом точности измерительных приборов и условиями эксплуатации схемы.

На практике допустимая невязка задается как процент от номинального значения тока или напряжения. Для лабораторных и наладочных работ допускаются более жесткие пределы, чем для силовых промышленных цепей. Превышение установленного уровня указывает на ошибки в схеме, некорректные параметры элементов или неисправность соединений.

• контроль баланса токов в узлах распределительных сетей;
• проверка соответствия расчетных и фактических потерь мощности;
• диагностика паразитных утечек и скрытых нагрузок;
• оценка корректности математических моделей цепей.

При энергетическом балансе допустимая невязка рассчитывается как разность между подведенной и потребленной мощностью с учетом потерь. Для систем учета электроэнергии она ограничивается нормативными значениями, выраженными в долях процента. Если невязка превышает предел, проводится поэлементная проверка трансформаторов тока, счетчиков и соединений.

1. выполняется расчетный баланс по проектным данным;
2. сравниваются измеренные и расчетные значения;
3. оценивается фактическая невязка;
4. при необходимости уточняются параметры схемы.

Применение допустимой невязки в электрических цепях позволяет своевременно выявлять отклонения, снижать потери и обеспечивать достоверность расчетов при проектировании и эксплуатации электроустановок.

Порог допустимой невязки при обработке экспериментальных данных

Порог допустимой невязки определяет максимальное отклонение измеренного значения от расчетного, при котором данные считаются корректными для анализа. Он зависит от точности используемых приборов, метода измерений и характера исследуемого процесса. Например, при лабораторных испытаниях температуры с точностью датчиков ±0,2°C порог невязки часто принимают в пределах ±0,5°C, что позволяет отсеивать случайные погрешности.

Для серийных измерений порог вычисляется на основе статистических характеристик. Используется среднеквадратическое отклонение σ и устанавливается ограничение в 2–3σ, что исключает влияние случайных выбросов. Если разность между наблюдаемым и расчетным значением превышает этот предел, данные корректируются или проводится повторное измерение.

В инженерных и технологических экспериментах порог невязки также определяется нормативами. Например, при испытании прочности материалов отклонение фактической нагрузки от расчетной не должно превышать 1–2% от номинального значения. Для калибровки датчиков давления или тока порог невязки ограничивается пределом допустимой погрешности прибора.

Контроль невязки на этапе обработки данных позволяет выявлять систематические ошибки, корректировать методику измерений и обеспечивать точность последующих расчетов. Четкое определение порога снижает вероятность использования недостоверных результатов и повышает надежность анализа экспериментальных процессов.

Как нормативы и стандарты задают допустимую невязку

Нормативные документы и стандарты определяют предельные значения допустимой невязки для различных отраслей и типов работ. Они устанавливают критерии точности измерений, расчётов и контроля качества, что позволяет обеспечивать сопоставимость результатов и соответствие требованиям безопасности.

• В геодезии ГОСТ 21.204–2019 и СНиП 3.01.03 задают предельные отклонения углов и линейных замкнутых ходов в зависимости от категории съемки и длины хода.
• В машиностроении стандарты ISO 286 и ГОСТ 25346 определяют поля допусков и посадок, включая максимально допустимую невязку сопрягаемых деталей для сохранения работоспособности узлов.
• В строительстве СНиП 12-01-2004 указывает допустимые линейные и высотные отклонения элементов конструкций при разбивке и монтаже.
• В электротехнике ГОСТ 29322 и IEC 60044 регламентируют допустимые отклонения токов и напряжений при проверке баланса цепей и измерений приборов.

Нормативы задают допустимую невязку двумя способами:

1. Абсолютные значения в единицах измерения, например ±5 мм для линейных размеров или ±0,2° для углов.
2. Относительные значения, выраженные в процентах или долях от номинального параметра, например 1–2% от нагрузки или длины хода.

Применение стандартов позволяет автоматизировать контроль, планировать корректирующие действия и снижать риск ошибок на всех этапах проектирования, измерений и эксплуатации оборудования. Несоблюдение нормативов приводит к недостоверности результатов и увеличению технологических рисков.

Вопрос-ответ:

Что такое допустимая невязка и как её определить для замкнутого геодезического хода?

Допустимая невязка — это максимальное расхождение между суммой измеренных параметров и их теоретическим значением, при котором результаты остаются пригодными для использования. Для замкнутого геодезического хода угловая невязка определяется разностью между суммой измеренных внутренних углов и теоретической суммой (n−2)·180°, где n — количество углов. Линейная невязка рассчитывается по координатам вершин и выражается в виде вектора, длина которого сравнивается с нормативным пределом, заданным длиной хода и классом точности съемки.

Как допустимая невязка применяется при контроле точности строительных конструкций?

В строительстве допустимая невязка используется для проверки соответствия фактических размеров и высотных отметок проектным. Она контролируется на этапах разбивки осей, установки фундаментов и монтажа элементов каркаса. Линейные отклонения фиксируются измерительными приборами, а высотные — нивелированием. Если фактические значения превышают установленный предел, проводится корректировка разбивочной основы или повторное измерение, чтобы обеспечить точное выполнение проектных требований.

Почему допустимая невязка важна в машиностроении при работе с посадками и допусками деталей?

В машиностроении она позволяет определить, можно ли собрать узел без дополнительной обработки деталей. Для сопрягаемых элементов оценивается разность между фактическими размерами и номинальными значениями. Если суммарная невязка превышает поле допуска, зазор или натяг нарушает работу механизма, может возникнуть повышенный износ или заклинивание. Контроль невязки помогает вовремя выявлять отклонения технологического процесса и корректировать обработку или переналадку оборудования.

Как устанавливаются пороги допустимой невязки при обработке экспериментальных данных?

Пороги определяются точностью приборов, методикой измерений и требованиями к точности эксперимента. Для серийных измерений часто используют среднеквадратическое отклонение σ и задают порог как 2–3σ, что позволяет исключить случайные выбросы. В инженерных испытаниях порог может выражаться в процентах от номинального значения или в абсолютных единицах, например 1–2% от прочности материала или ±0,5°C для температуры. Превышение порога указывает на необходимость уточнения методики или повторного измерения.
