Как сделать пульт для телевизора

Самодельный пульт управления позволяет заменить утраченный оригинал или добавить функции, которых нет в штатной модели. Для большинства телевизоров используются инфракрасные команды с частотой несущей 36–38 кГц, что делает задачу реализуемой на доступных компонентах: микроконтроллере, ИК-светодиоде и наборе кнопок. Стоимость базового набора деталей обычно укладывается в бюджет недорогого универсального пульта, при этом пользователь получает полный контроль над логикой работы.

Ключевой этап – считывание кодов с оригинального пульта или поиск протокола (NEC, RC5, RC6, Sony SIRC) для конкретной модели телевизора. Это позволяет точно воспроизвести команды включения, регулировки громкости и навигации по меню. Для записи кодов применяются ИК-приёмники типа VS1838B или TSOP1738, подключаемые к Arduino, ESP8266 или ESP32.

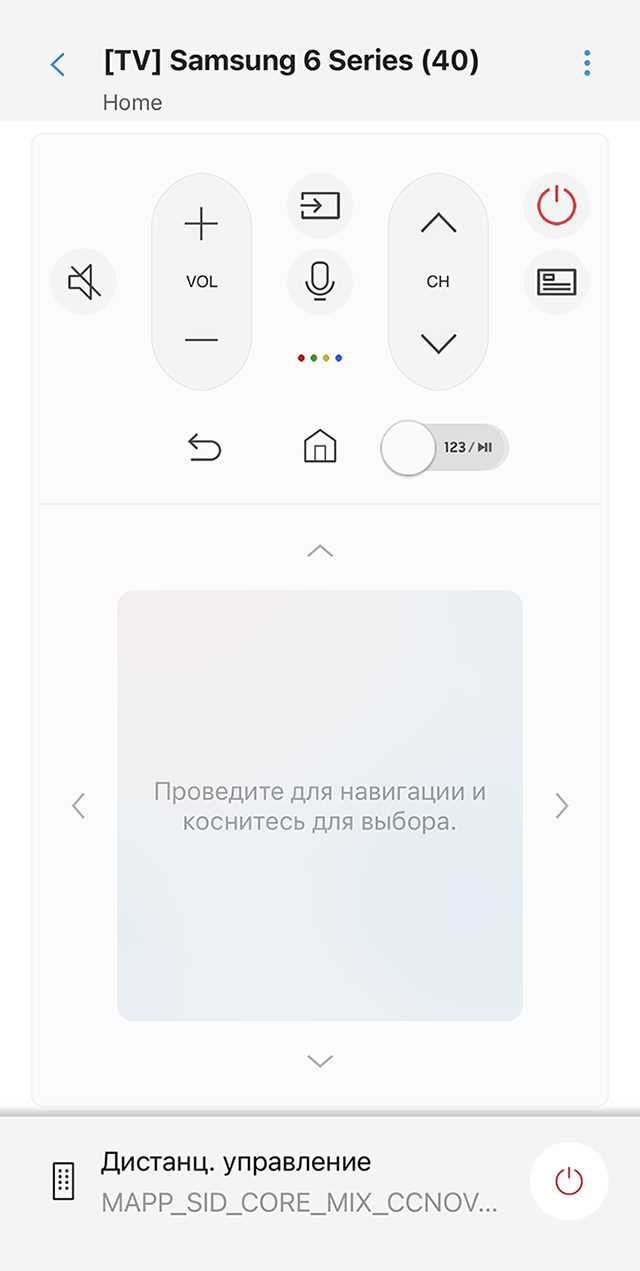

Выбор платформы определяет возможности устройства. Arduino Nano подходит для компактного пульта с кнопками, ESP32 добавляет управление по Bluetooth или Wi-Fi, а смартфон может выступать альтернативой физическим клавишам. Питание реализуется от батареек AAA, литиевого аккумулятора 18650 или плоского Li-Po на 3,7 В с контроллером заряда.

Финальный результат зависит от точности схемы, корректной прошивки и расположения ИК-светодиода с углом излучения 20–40°. При правильной сборке самодельный пульт стабильно распознаётся телевизором с расстояния до 5–8 метров и может быть адаптирован под несколько устройств без замены аппаратной части.

Выбор типа самодельного пульта: ИК, Bluetooth или Wi-Fi

Инфракрасный вариант подходит для большинства телевизоров, выпущенных за последние 20 лет. Он использует светодиод с длиной волны около 940 нм и модуляцию сигнала на частоте 36–38 кГц. Такой пульт совместим даже с моделями без сетевых функций, не требует сопряжения и работает сразу после подачи питания. Ограничение заключается в необходимости прямой видимости приёмника телевизора и максимальной дистанции управления в пределах одной комнаты.

Bluetooth-пульт ориентирован на современные Smart TV и приставки под управлением Android TV, Google TV или tvOS. Для реализации применяются микроконтроллеры с встроенным радиомодулем, например ESP32. После однократного сопряжения пульт передаёт команды без привязки к направлению, а радиус действия достигает 8–10 метров. Следует учитывать, что некоторые телевизоры принимают Bluetooth-команды только после загрузки системы, поэтому включение питания может остаться недоступным.

Wi-Fi-управление оправдано при использовании телевизоров с поддержкой сетевых протоколов или внешних медиаплееров. Команды отправляются по локальной сети через HTTP-запросы, MQTT или фирменные API производителей. Такой подход позволяет управлять устройством со смартфона или браузера и создавать сценарии автоматизации. Недостатком является зависимость от состояния роутера и невозможность работы при отсутствии сети.

Для универсального решения часто комбинируют технологии: инфракрасный передатчик для включения и базовых функций, Bluetooth или Wi-Fi для расширенного управления. Выбор конкретного типа должен опираться на модель телевизора, условия использования и готовность пользователя настраивать программную часть.

Подбор компонентов: микроконтроллер, передатчик и кнопки

Кнопки подбирают исходя из ресурса нажатий и компоновки корпуса. Тактовые кнопки 6×6 мм удобны для компактных пультов, а модели с высотой штока 7–9 мм подходят для самодельных корпусов из пластика или фанеры. Каждую кнопку подключают с использованием подтягивающих резисторов или внутренних pull-up входов, что снижает количество внешних компонентов.

Дополнительно учитывают питание: для микроконтроллеров на 3,3 В подходят литий-полимерные аккумуляторы с контроллером заряда, для 5 В – батарейки AAA с повышающим преобразователем. Совместимость всех компонентов по напряжению и току определяет стабильность работы пульта и срок службы элементов.

Схема подключения элементов для управления телевизором

• ИК-светодиод подключается к цифровому пину через токоограничивающий резистор 100–220 Ом; при использовании транзистора база соединяется с пином через резистор 1 кОм.
• Коллектор транзистора подключается к аноду ИК-светодиода, эмиттер – к земле, что позволяет формировать импульсы повышенной мощности.
• Кнопки соединяются с цифровыми входами микроконтроллера и общим проводом, при этом активируются внутренние pull-up резисторы.
• При наличии ИК-приёмника его выход подключается к отдельному входу для считывания кодов, питание осуществляется от того же источника.

Для микроконтроллеров с радиомодулями схема дополняется стабилизатором напряжения с током не менее 300 мА, поскольку пиковое потребление при передаче данных возрастает. Земля всех компонентов объединяется в одной точке для снижения наводок.

1. Проверка соответствия напряжений питания всех элементов.
2. Контроль формы импульсов на ИК-светодиоде осциллографом или логическим анализатором.

Такая схема позволяет без доработок расширять функциональность, добавляя новые кнопки или дополнительные передатчики для управления несколькими устройствами.

Считывание ИК-кодов штатного пульта телевизора

Для получения команд используют ИК-приёмник, настроенный на частоту 38 кГц, подключённый к цифровому входу микроконтроллера. Модуль устанавливают на расстоянии 5–10 см от оригинального пульта, направляя излучатель строго на приёмное окно. Питание приёмника должно соответствовать его спецификации, чаще всего 3,3–5 В.

• Настройка скорости порта 9600 или 115200 бод для стабильного логирования.

Во время считывания нажимают каждую кнопку по отдельности, удерживая её 1–2 секунды. В терминале отображается протокол и шестнадцатеричный код команды. Наиболее распространены форматы NEC с адресом и командой, а также RC5 с двоичным кодированием. Для кнопок громкости и навигации часто используются повторяющиеся пакеты, что необходимо учитывать при обработке.

1. Фиксация кода каждой кнопки в отдельный файл или список.
2. Проверка совпадения кодов при повторном нажатии.
3. Отбраковка нестабильных сигналов при слабом питании пульта-источника.

Если оригинальный пульт отсутствует, коды ищут в открытых базах или определяют по модели телевизора и используемому протоколу. После подтверждения корректности данных их используют в прошивке для передачи команд без дополнительной обработки.

Прошивка микроконтроллера для отправки команд

Прошивка отвечает за формирование и передачу команд в том формате, который ожидает телевизор. Для инфракрасных пультов применяются библиотеки, поддерживающие модуляцию на частоте 38 кГц и работу с протоколами NEC, RC5, RC6 и Sony. Перед загрузкой прошивки проверяют соответствие выбранных пинов схеме подключения и напряжению питания платы.

При использовании ESP8266 или ESP32 дополнительно настраивают стек Bluetooth или сетевое соединение. В прошивке задают режим HID для Bluetooth-пультов или обработчики HTTP-запросов при управлении по Wi-Fi. Команды включения часто реализуют через ИК-модуль, даже если остальные функции работают по радиоканалу.

Перед финальной сборкой прошивку тестируют на макетной плате, проверяя реакцию телевизора на одиночные и удерживаемые нажатия. Задержки между повторами подбирают вручную, обычно в диапазоне 80–150 мс, чтобы избежать ложных срабатываний. После подтверждения стабильной работы код оптимизируют и загружают в постоянную память микроконтроллера.

Настройка питания и выбор батареи для автономной работы

Источник питания подбирают с учётом напряжения микроконтроллера и пикового тока при передаче команд. Для плат на 5 В подходят две батарейки AAA с повышающим преобразователем до стабильного уровня, для схем на 3,3 В – один литий-полимерный аккумулятор номиналом 3,7 В с понижающим стабилизатором. Средний ток ИК-передачи кратковременно достигает 80–120 мА, что необходимо учитывать при выборе элементов.

Литиевые аккумуляторы удобны компактными размерами и возможностью подзарядки через USB. Для их использования требуется контроллер заряда с отсечкой при 4,2 В и защитой от переразряда ниже 3,0 В. Ёмкости 500–1000 мА·ч достаточно для нескольких месяцев работы при редком использовании, особенно при переходе микроконтроллера в спящий режим между нажатиями.

Для снижения расхода питания отключают индикаторы, уменьшают частоту работы контроллера и используют режимы сна с пробуждением по нажатию кнопки. Падение напряжения проверяют под нагрузкой, чтобы исключить самопроизвольные перезагрузки. Правильно настроенное питание обеспечивает стабильную передачу команд и предсказуемый срок службы батареи без обслуживания.

Изготовление корпуса пульта из подручных материалов

Корпус пульта должен защищать электронику, обеспечивать доступ к кнопкам и не экранировать инфракрасный сигнал. На практике чаще всего используют пластик, фанеру или готовые корпуса от старых устройств. Минимальная толщина стенок составляет 2–3 мм, этого достаточно для жёсткости и точной подгонки элементов.

При самостоятельном изготовлении сначала определяют габариты платы, батареи и кнопок, после чего размечают лицевую и заднюю панели. Отверстие под ИК-светодиод делают диаметром 3–5 мм, оставляя его открытым или закрывая тёмным прозрачным пластиком. Кнопки фиксируют через отверстия с небольшим зазором, чтобы исключить закусывание при нажатии.

Для сборки используют винты М2–М3 или защёлки, обеспечивающие доступ к батарее без полной разборки. Внутренние элементы закрепляют стойками или термоклеем, избегая давления на кнопки и контакты. Готовый корпус проверяют на удобство удержания и устойчивость при падении с высоты стола.

Проверка работы и устранение типичных неполадок

Проверку начинают с реакции телевизора на базовые команды: включение, изменение громкости и переключение каналов. Пульт размещают на расстоянии 1–3 метра и направляют ИК-светодиод в сторону приёмника телевизора. Отсутствие отклика при корректной прошивке часто указывает на ошибку в подключении или недостаточный ток через светодиод.

Если команды передаются нестабильно, измеряют напряжение питания под нагрузкой во время нажатия кнопок. Просадка ниже допустимого уровня приводит к сбоям таймингов сигнала. Дополнительно проверяют номинал резистора в цепи ИК-светодиода и корректность выбранной частоты модуляции.

При некорректной работе отдельных кнопок тестируют входы микроконтроллера через последовательный порт. Ложные срабатывания обычно связаны с отсутствием подтяжки или механическим дребезгом контактов. В таких случаях в коде добавляют программную задержку 20–50 мс для фильтрации нажатий.

Для Bluetooth и Wi-Fi пультов проверяют сопряжение и устойчивость соединения. Потеря связи после сна указывает на неверные параметры энергосбережения. После устранения всех замечаний проводят длительный тест, подтверждающий стабильную передачу команд в разных условиях освещения и с различных углов.

Вопрос-ответ:

Можно ли сделать самодельный пульт, если родной пульт от телевизора утерян?

Да, это возможно. Для этого потребуется узнать протокол управления и коды команд конкретной модели телевизора. Чаще всего такие данные можно найти в открытых базах ИК-кодов или в документации сервисных центров. После этого коды вручную прописываются в прошивке микроконтроллера и используются для передачи сигналов без оригинального пульта.

Почему телевизор реагирует только с близкого расстояния?

Обычно причина связана с недостаточной мощностью инфракрасного светодиода. Часто используется слишком большой токоограничивающий резистор или отсутствует транзисторный усилитель. Также влияет угол излучения диода и точность частоты модуляции — отклонение от 38 кГц снижает дальность приёма.

Подойдёт ли один самодельный пульт для нескольких телевизоров?

Да, если в прошивке предусмотрено хранение нескольких наборов кодов. Кнопки или отдельный режим могут переключать профили для разных устройств. Ограничение связано только с объёмом памяти микроконтроллера и количеством доступных органов управления.

Как понять, что ИК-коды считались корректно?

Признаком корректного считывания считается одинаковый код при повторных нажатиях одной и той же кнопки. Если значения отличаются, стоит проверить освещение, расстояние между пультами и стабильность питания приёмника. Дополнительно можно сравнить протокол и формат данных с описанием производителя.

Почему пульт перестаёт работать при разряженной батарее, хотя индикаторы горят?

Светодиоды и микроконтроллер могут работать при пониженном напряжении, а инфракрасный передатчик — нет. При просадке питания нарушаются тайминги импульсов, и телевизор перестаёт распознавать команды. Решение — заменить батарею или использовать стабилизатор с запасом по току.
