Как правильно ставить перфорированные тормозные диски с насечками

Перфорированные тормозные диски с насечками повышают теплоотвод и уменьшают риск закипания тормозной жидкости при интенсивной эксплуатации. Для сохранения этих свойств критически важно соблюдать точное расположение диска и последовательность крепления. Любое смещение или неправильная ориентация насечек снижает контакт колодки с поверхностью и увеличивает износ тормозного механизма.

Перед монтажом необходимо очистить ступицу от ржавчины и старого герметика, проверить биение поверхности диска и обработать болты тормозной смазкой с контролируемым моментом затяжки. Рекомендуемый момент для большинства легковых автомобилей составляет 100–140 Н·м, но его точное значение зависит от модели и должно уточняться в руководстве производителя.

При установке важно ориентировать диски так, чтобы направление насечек соответствовало вращению колеса. Ошибочная установка снижает эффективность отвода тепла и увеличивает шум при торможении. После закрепления дисков требуется провести контрольный тест тормозной системы на небольших скоростях, чтобы убедиться в отсутствии биения и равномерном контакте колодок с поверхностью.

Выбор подходящих дисков под модель автомобиля

Перфорированные диски различаются по диаметру, толщине и типу насечек. Для легковых автомобилей диаметры обычно варьируются от 256 до 330 мм, а толщина – от 20 до 32 мм. Использование диска, не соответствующего штатным размерам ступицы, приводит к неправильному контакту с колодкой и ускоренному износу.

При выборе диска важно учитывать оригинальный материал: чугун с легированными добавками выдерживает температуру до 650°C без деформации, тогда как обычный чугун может начать коробиться при 500–550°C. Для автомобилей с высокой динамикой движения лучше выбирать диски с алюминиевым центром и стальной рабочей поверхностью.

Насечки на поверхности диска бывают прямыми и крестообразными. Прямые обеспечивают равномерный отвод газов при умеренной эксплуатации, крестообразные – более агрессивное охлаждение и самоочистку колодок при спортивном или интенсивном городском движении.

Толщина диска критична для сохранения его геометрии. Для большинства моделей легковых автомобилей минимальная рабочая толщина составляет 22 мм, при снижении этого параметра до 20 мм эффективность торможения падает на 15–20%. Перед покупкой важно сверить этот параметр с заводскими спецификациями.

Маркировка дисков указывает на сторону установки. Для автомобилей с двухсторонним вентиляционным каналом необходимо строго соблюдать направление вращения, указанное стрелкой на диске. Ошибочная установка снижает охлаждение и увеличивает риск перегрева тормозной жидкости.

При выборе дисков также учитывают диаметр центрального отверстия и количество крепежных болтов. Несовпадение с посадочной ступицей приводит к биению и шуму при торможении, что негативно сказывается на безопасности и ресурсе колодок.

Для автомобилей с ABS или ESP дополнительно проверяют наличие специальных вырезов и сенсорных каналов, необходимых для корректной работы датчиков скорости колеса. Их отсутствие или неправильное расположение может вызвать ошибки электронных систем.

Наконец, следует выбирать диски только у проверенных производителей с подтвержденным сертификатом качества. Контроль геометрии, термообработка и точная балансировка обеспечивают стабильное торможение и увеличивают срок службы всей тормозной системы.

Подготовка ступицы и крепежа перед монтажом

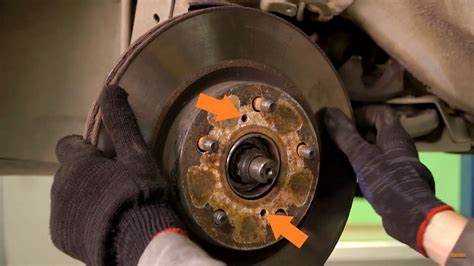

Перед установкой перфорированного диска необходимо очистить ступицу от ржавчины и старого герметика. Любые неровности или загрязнения могут вызвать биение диска. Для проверки используют индикатор часового типа: допустимое радиальное биение не должно превышать 0,05 мм.

Крепежные болты и гайки проверяют на износ и наличие резьбы. Рекомендуется:

• снять старую смазку и нанести тонкий слой медной пасты для предотвращения заклинивания,
• использовать моментный ключ для затяжки в соответствии с заводскими рекомендациями, обычно 100–140 Н·м,
• затягивать болты крест-накрест, чтобы равномерно распределить нагрузку на ступицу.

Также проверяют посадочную поверхность на плоскостность и отсутствие коррозии. Любые задиры или дефекты можно аккуратно удалить шлифовкой или абразивной сеткой. Если неровности превышают 0,1 мм, диск может вибрировать при торможении, что уменьшает ресурс колодок и увеличивает тормозной путь.

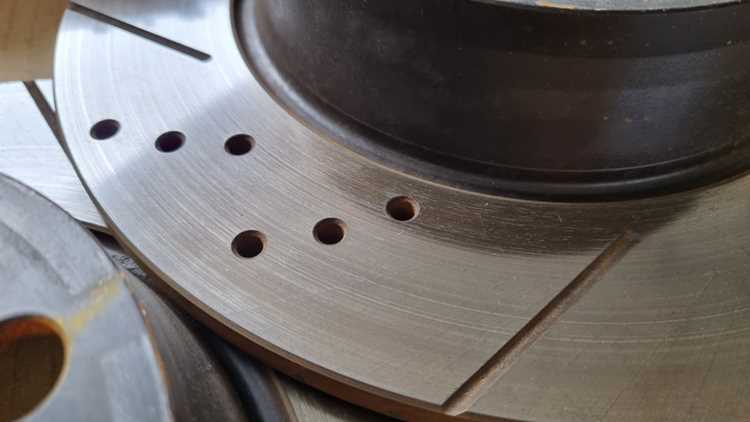

Определение правильного положения насечек и перфорации

Перфорированные диски имеют направление вращения, обозначаемое стрелкой на рабочей поверхности. Установка диска в обратную сторону снижает эффективность отвода газов и пыли, увеличивает износ колодок и вызывает локальный перегрев. Для автомобилей с крестообразными насечками важно, чтобы линии среза совпадали с направлением движения воздуха от колеса к краю диска.

Тип насечек выбирают в зависимости от интенсивности эксплуатации. Прямая насечка подходит для городского режима с редкими резкими торможениями, а V-образная или крестообразная обеспечивает лучшее самоочищение и охлаждение при спортивной или динамичной езде.

Толщина и диаметр перфорации напрямую влияют на теплоотвод и устойчивость диска к трещинам. Для легковых автомобилей стандартные размеры отверстий следующие:

Для контроля правильного положения используют шаблон или визуально ориентируются по стрелке и характеру насечек. Неправильное направление снижает аэродинамическую эффективность диска и увеличивает тормозной путь на 10–15%.

Особое внимание уделяют центру диска и равномерности перфорации. Несоразмерные отверстия создают дисбаланс, что приводит к вибрациям и ускоренному износу подшипников ступицы.

После установки диска проверяют, чтобы зазор между колодкой и поверхностью диска был одинаковым по всей окружности. Разница более 0,2 мм указывает на возможное смещение или перекос, который необходимо устранить до эксплуатации.

Для дисков с комбинированной насечкой (прямые + крестообразные) рекомендуется проверять направление каждой группы линий отдельно. Это особенно важно для автомобилей с турбированными тормозными системами или усиленными суппортами, где несоответствие положения может вызвать локальный перегрев и трещинообразование.

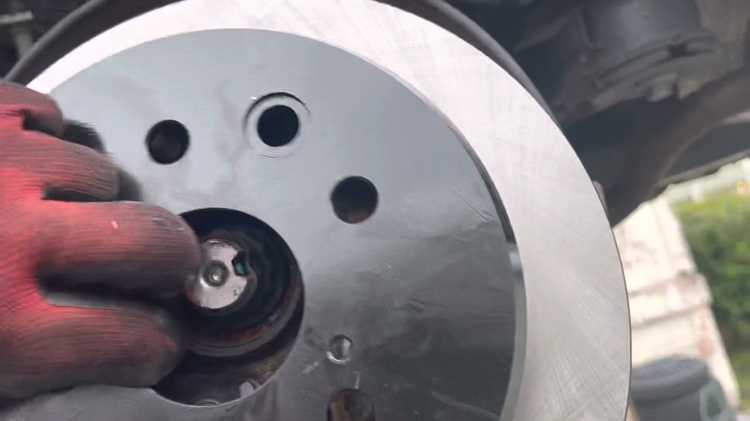

Технология закрепления диска на ступице

Перед установкой диска убедитесь, что ступица полностью очищена от коррозии и старого герметика. Любое загрязнение или неровность поверхности вызывает биение и повышенный износ колодок.

Диск устанавливают так, чтобы стрелка направления вращения совпадала с направлением движения колеса. Несоблюдение ориентации уменьшает охлаждение и повышает риск перегрева тормозной жидкости.

Крепежные болты необходимо смазывать медной пастой или специализированной смазкой, чтобы предотвратить прикипание и обеспечить равномерное распределение нагрузки. Затягивают болты крест-накрест, постепенно увеличивая момент до рекомендуемого для конкретной модели автомобиля, обычно 100–140 Н·м.

После предварительной затяжки проверяют равномерность контакта диска со ступицей. Любое биение свыше 0,05 мм требует повторного снятия диска и корректировки посадочной поверхности или болтов.

Закрепленный диск тестируют на низких скоростях, выполняя несколько плавных торможений. Это позволяет выявить микровибрации или смещение, которые могут возникнуть при первичной эксплуатации, и обеспечивает стабильную работу всей тормозной системы.

Контроль момента затяжки болтов и порядок действий

Для закрепления перфорированного диска на ступице необходимо использовать моментный ключ. Рекомендуемый момент затяжки для легковых автомобилей составляет 100–140 Н·м, но точное значение следует уточнять в сервисной документации конкретной модели.

Болты затягивают по схеме крест-накрест в несколько этапов: сначала слегка, затем с промежуточным моментом, и в финале – до полного значения. Такой порядок обеспечивает равномерное распределение нагрузки на ступицу и предотвращает перекос диска.

После окончательной затяжки болтов проверяют их момент повторно через 50–100 км пробега, так как начальная усадка металла может снизить натяжение и вызвать биение. Игнорирование этого шага увеличивает риск перегрева и ускоренного износа колодок.

Дополнительно рекомендуется маркировать болты, чтобы контролировать их состояние и своевременно выявлять самопроизвольное ослабление. Особенно важно для автомобилей с усиленными тормозными суппортами и дисками большого диаметра, где нагрузка на крепеж увеличена на 15–20%.

Проверка работы тормозной системы после установки

Затем выполняют тестовую поездку на небольших скоростях (10–20 км/ч), используя плавные и последовательные торможения. Цель – проверить равномерное срабатывание диска и колодок, отсутствие вибраций и биений.

Особое внимание уделяют следующим параметрам:

• равномерность контакта колодки с диском,
• отсутствие посторонних шумов и скрипов,
• стабильность педали тормоза при повторных нажатиях,
• температура диска после нескольких торможений – не должна превышать 400–450°C на рабочей поверхности.

Если выявлено биение или неравномерное торможение, необходимо сразу остановиться и проверить крепление диска, момент затяжки болтов и правильность ориентации насечек.

Финальная проверка проводится на скорости до 40 км/ч с короткими резкими торможениями. Это позволяет убедиться, что диски и колодки работают в нормальном режиме, а электронные системы ABS или ESP реагируют корректно на нагрузку и скорость колеса.

Вопрос-ответ:

Можно ли устанавливать перфорированные диски на автомобиль с обычными суппортами?

Да, можно, если диаметр и толщина диска совпадают с заводскими параметрами. Важно, чтобы диски были рассчитаны на нагрузку конкретной модели, и чтобы направление насечек совпадало с вращением колеса. При этом проверяют состояние болтов и ступицы, чтобы избежать биений и перегрева колодок.

Как определить правильное направление установки насечек на диске?

На поверхности диска обычно нанесена стрелка, указывающая направление вращения. Для крестообразных насечек линии должны быть направлены от центра к краю в сторону движения колеса. Неправильная установка уменьшает отвод тепла и может вызвать шум или ускоренный износ колодок.

Что делать, если после установки появился легкий биение диска?

Сначала проверяют момент затяжки болтов по схеме крест-накрест. Если биение сохраняется, снимают диск и проверяют посадочную поверхность ступицы на плоскостность, а также проверяют сам диск на заводское биение. Иногда требуется легкая шлифовка или замена диска при превышении допустимого радиального биения 0,05 мм.

Как выбрать между прямыми и крестообразными насечками для диска?

Прямые насечки подходят для спокойной городской езды с умеренной нагрузкой на тормоза, они создают равномерный отвод газов и пыли. Крестообразные или V-образные насечки ускоряют охлаждение и самоочистку колодок, что полезно при интенсивной эксплуатации или частых резких торможениях.

Как проверить корректную работу тормозной системы после установки дисков?

Сначала проверяют педаль на стоящем автомобиле: она должна быть упругой, без проваливания и посторонних шумов. Далее делают тестовую поездку на малых скоростях с плавными торможениями, проверяя равномерность контакта колодок с диском и отсутствие вибраций. При обнаружении биения или шума проверяют крепление болтов и ориентацию диска, затем повторяют тест.

Можно ли использовать перфорированные диски на автомобилях с системой ABS без доработок?

Да, можно, если диски имеют специальные вырезы или каналы для датчиков ABS, соответствующие заводским параметрам. Если этих вырезов нет или они расположены неправильно, датчики могут фиксировать ошибки, а система ABS будет реагировать некорректно. Перед установкой проверяют совместимость диска с моделью автомобиля и правильность посадки на ступицу.

Как проверить, что момент затяжки болтов соответствует требуемому значению?

Для этого используют моментный ключ и придерживаются заводских данных для конкретной модели. Болты затягивают крест-накрест в несколько этапов: сначала слегка, затем с промежуточным усилием, и только после этого — до полного значения. После 50–100 км пробега проверяют момент повторно, так как металл может усесться, а болты ослабнуть. Такой подход предотвращает биение диска и повышенный износ колодок.
