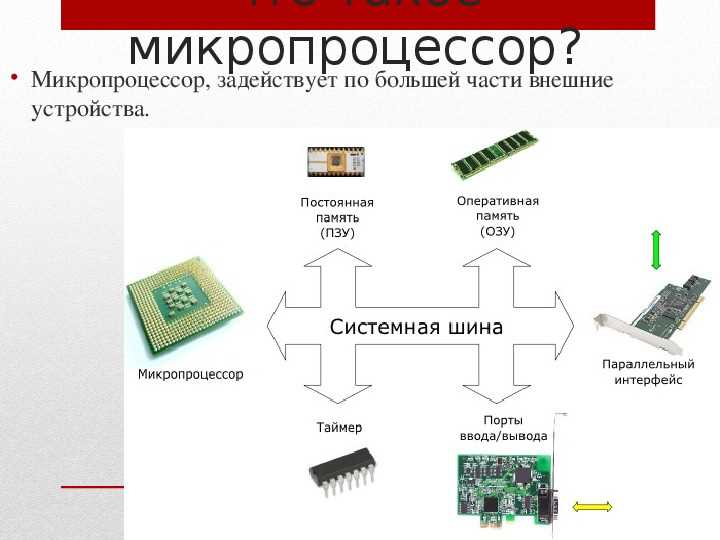

Микроконтроллеры применяются в автоматике, робототехнике и бытовой электронике. Для новичка важно понимать, что каждый чип имеет ограниченный объем памяти и тактовую частоту, которая влияет на скорость выполнения программ. Например, популярные модели Arduino Uno используют микроконтроллер ATmega328P с 32 КБ флеш-памяти и тактовой частотой 16 МГц.
Перед началом работы следует выбрать подходящую плату и установить среду разработки. Для Arduino это Arduino IDE, для STM32 – STM32CubeIDE. Настройка включает выбор модели микроконтроллера, COM-порта для загрузки программ и установку необходимых драйверов.
Для первых проектов рекомендуется использовать простые схемы, например, подключение светодиода к цифровому выходу. Это позволяет изучить основы работы с входами и выходами, создавать задержки и тестировать базовые алгоритмы. В дальнейшем можно подключать датчики температуры, освещенности и двигатели, расширяя функциональность проектов.
Выбор микроконтроллера под конкретную задачу
При выборе микроконтроллера важно учитывать объем памяти, количество и тип входов/выходов, тактовую частоту и поддержку периферийных устройств. Например, для простых проектов с управлением светодиодами и кнопками достаточно ATmega328P на Arduino Uno с 32 КБ флеш-памяти и 2 КБ ОЗУ.
Для задач с обработкой аналоговых сигналов или несколькими датчиками лучше выбрать микроконтроллер с большим количеством ADC-каналов. STM32F103C8T6 предлагает 12-битные аналоговые входы и 64 КБ флеш-памяти, что подходит для измерения температуры, давления и освещенности одновременно.
Если проект требует управления двигателями или сервоприводами, стоит обратить внимание на микроконтроллеры с встроенными таймерами и поддержкой ШИМ-сигналов. Например, ESP32 имеет встроенные 16-битные таймеры и до 16 каналов ШИМ, а также поддержку Wi-Fi для удаленного управления.
Для портативных или автономных устройств важна низкая потребляемая мощность. В этом случае подходят микроконтроллеры семейства STM32L0 или Atmega328P в режиме сна, которые потребляют менее 50 мкА при минимальной активности.
Сравнивая микроконтроллеры, полезно составлять таблицу с параметрами: количество портов, память, тактовая частота, наличие ШИМ, ADC, коммуникационных интерфейсов. Это помогает выбрать устройство, которое точно соответствует требованиям проекта без лишних затрат.
Установка и настройка среды разработки
При использовании STM32 предпочтительно применять STM32CubeIDE, которая включает компилятор и отладчик. После установки нужно создать проект, выбрать модель микроконтроллера, настроить тактовую частоту и активировать необходимые периферийные модули.
Для ESP32 рекомендуется PlatformIO в среде Visual Studio Code. После установки расширения PlatformIO создается проект с указанием модели платы, фреймворка (например, Arduino или ESP-IDF) и параметров загрузки.
После подключения платы и выбора модели важно проверить работу среды: загрузить стандартный пример, например, мигание светодиодом. Если плата не определяется, необходимо установить драйверы, соответствующие чипу USB-UART, например, CP210x или CH340.
Рекомендуется сохранять настройки проекта, включая скорость передачи данных и версию компилятора. Это позволяет быстро создавать новые проекты и избежать конфликтов с различными платами и версиями микроконтроллеров.
Создание первой программы: мигание светодиодом
Для первой программы на микроконтроллере рекомендуется подключить светодиод к цифровому выходу, например, пин 13 на Arduino Uno. Последовательно с светодиодом следует установить резистор 220 Ом для ограничения тока.
В коде необходимо определить пин как выход с помощью функции pinMode(13, OUTPUT) в блоке setup(). Основной цикл loop() содержит команды digitalWrite(13, HIGH) и digitalWrite(13, LOW) с задержкой delay(500) миллисекунд между включением и выключением.
После написания программы следует проверить синтаксис с помощью кнопки проверки в IDE и загрузить код на плату. Светодиод должен мигать с интервалом в полсекунды, что подтверждает правильное подключение пина и работу среды разработки.
Для расширения опыта можно изменить длительность задержки или подключить несколько светодиодов к разным пинам, создавая простые последовательности. Это позволяет сразу освоить управление цифровыми выходами и понять базовую структуру программы для микроконтроллера.
Работа с цифровыми и аналоговыми входами
Цифровые входы регистрируют два состояния: HIGH и LOW. Для подключения кнопки к Arduino Uno используют пин 2 и резистор подтяжки 10 кОм к питанию. В коде пин настраивается как INPUT, а считывание состояния выполняется функцией digitalRead(2).
Аналоговые входы позволяют считывать значения в диапазоне 0–1023 для Arduino с 10-битным АЦП. Например, датчик температуры TMP36 подключается к аналоговому пину A0, а значение преобразуется в напряжение с помощью формулы V = reading * 5.0 / 1023 и затем переводится в градусы Цельсия.
Для удобства сравнения цифровых и аналоговых входов можно использовать таблицу:
| Тип входа | Пример подключения | Функция считывания | Диапазон значений |
|---|---|---|---|
| Цифровой | Кнопка к пину 2 через 10 кОм | digitalRead(2) | LOW или HIGH |
| Аналоговый | TMP36 к A0 | analogRead(A0) | 0–1023 |
При работе с аналоговыми датчиками рекомендуется добавлять сглаживание, например, усреднение 10–20 измерений, чтобы снизить шум. Для цифровых входов полезно использовать debounce, чтобы исключить ложные срабатывания при механическом контакте кнопок.
Использование таймеров и прерываний
Таймеры позволяют выполнять действия через заданные интервалы времени без использования функции delay(), что освобождает основной цикл для других задач. В Arduino Uno встроены три таймера: Timer0, Timer1 и Timer2 с разрядностью 8 и 16 бит.
Прерывания активируют выполнение кода при наступлении события, независимо от основного цикла. Это важно для точного реагирования на сигналы от кнопок, датчиков или внешних устройств.
Примеры применения:
- Моргание светодиода через таймер каждые 200 мс без блокировки основной программы.
- Обработка нажатия кнопки с использованием attachInterrupt() на пинах 2 и 3 Arduino Uno.
- Измерение частоты сигнала с внешнего генератора с помощью прерывания по фронту.
Настройка прерывания:
- Выбрать пин с поддержкой внешнего прерывания.
- Использовать функцию attachInterrupt(digitalPinToInterrupt(pin), функция, режим), где режим может быть RISING, FALLING или CHANGE.
- В функции обработчика выполнять минимальный объем кода, чтобы не задерживать другие процессы.
Для таймеров рекомендуется использовать библиотеки, например TimerOne для Arduino Uno, которые упрощают настройку периодичности и разрешают выполнять функции с микросекундной точностью.

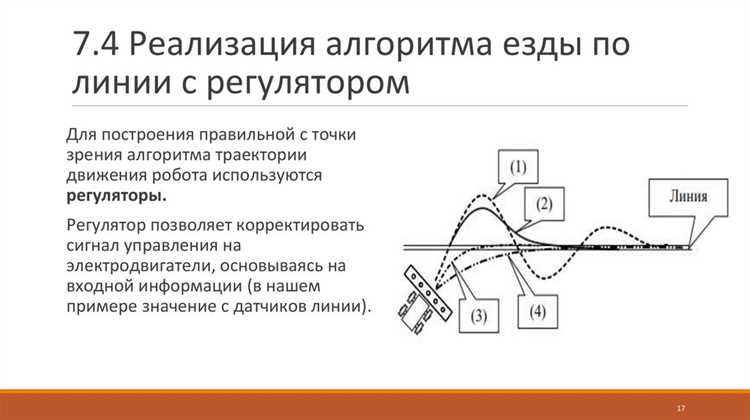

Подключение и управление датчиками
Для работы с датчиками необходимо учитывать тип сигнала, интерфейс подключения и требования по питанию. Датчики бывают:
- Аналоговые, например TMP36 для измерения температуры, подключаются к аналоговым входам (A0–A5 на Arduino Uno).
- Цифровые, например кнопки или датчики движения HC-SR501, подключаются к цифровым пинам.
- С интерфейсом I2C или SPI, например датчики давления BMP280 или гироскоп MPU6050, требуют подключения к соответствующим шинам.
Примеры подключения:
- Цифровой датчик HC-SR501: питание 5 В, выход к пину 7, считывание через digitalRead(7) с использованием debounce.
- I2C датчик BMP280: подключение SCL к A5, SDA к A4 на Arduino Uno, использование библиотеки Adafruit_BMP280 для чтения давления и температуры.
Для управления датчиками рекомендуется:
- Использовать библиотеки производителей или проверенные сторонние, чтобы корректно настроить протокол обмена.
- Проверять напряжение питания и уровни логических сигналов, чтобы не повредить микроконтроллер или датчик.
- Добавлять фильтрацию или усреднение сигналов для снижения шума, особенно на аналоговых входах.
Отладка и проверка работы кода на плате
Если программа не выполняется как ожидается, рекомендуется проверить соединения и напряжение питания. Использование мультиметра позволяет измерить уровень сигнала на пинах и убедиться, что датчики и светодиоды подключены корректно.
Для сложных проектов полезно использовать встроенный отладчик в STM32CubeIDE или PlatformIO. Он позволяет пошагово выполнять код, устанавливать точки останова и смотреть значения переменных в реальном времени, что ускоряет выявление ошибок.
Для цифровых входов стоит проверять контактные соединения и использовать debounce для кнопок. Для аналоговых сигналов рекомендуется усреднять несколько измерений, чтобы исключить влияние шумов.
После исправления ошибок следует повторно загружать программу и проверять все функциональные блоки: переключатели, датчики, выходы и таймеры. Систематическая проверка каждой части проекта помогает предотвратить накопление ошибок и обеспечивает стабильную работу микроконтроллера.
Вопрос-ответ:
Какие микроконтроллеры подходят для первых проектов новичка?
Для начала лучше использовать платы с простым подключением и большим количеством учебных материалов. Например, Arduino Uno с микроконтроллером ATmega328P подходит для изучения базовых программ, работы с кнопками, светодиодами и простыми датчиками. ESP32 полезен для проектов с Wi-Fi и Bluetooth. Важно выбирать модель, для которой доступны примеры кода и библиотеки.
Как правильно подключить датчик температуры к микроконтроллеру?
Для аналогового датчика TMP36 подключите вывод питания к 3.3–5 В, землю к GND, а выход сигнала к аналоговому пину, например A0. В коде используется analogRead(A0) для считывания значения, затем оно переводится в напряжение и, при необходимости, в градусы Цельсия по формуле V = reading * 5.0 / 1023 и T(°C) = (V — 0.5) * 100.
В чем разница между цифровыми и аналоговыми входами?
Цифровые входы принимают два состояния: HIGH и LOW, что удобно для кнопок, переключателей и датчиков движения. Аналоговые входы считывают непрерывные значения в диапазоне 0–1023 для Arduino с 10-битным АЦП. Это позволяет работать с датчиками, измеряющими температуру, освещенность или давление. Для стабильных показаний аналоговых датчиков рекомендуется усреднять несколько измерений.
Как использовать таймеры и прерывания для управления событиями?
Таймеры позволяют выполнять задачи через заданные интервалы времени без блокировки основного цикла программы. Прерывания реагируют на события, например на нажатие кнопки, независимо от основного потока выполнения. На Arduino Uno можно использовать функции attachInterrupt() для пинов 2 и 3, указав функцию-обработчик и режим срабатывания: RISING, FALLING или CHANGE. Таймеры проще настраивать с помощью библиотек типа TimerOne для точного выполнения периодических задач.
Как проверить и отладить работу программы на микроконтроллере?
Используется последовательный вывод через Serial.begin() и Serial.println() для отслеживания состояния пинов, показаний датчиков и шагов алгоритма. Для сложных проектов применяются встроенные отладчики в STM32CubeIDE или PlatformIO, позволяющие пошагово выполнять код, устанавливать точки останова и смотреть значения переменных. Для цифровых входов важно проверять контакты и использовать debounce, для аналоговых — усреднение нескольких измерений. После исправления ошибок следует повторно загружать код и проверять все элементы схемы.
Как подключить несколько датчиков к одной плате и правильно считывать их данные?
Для подключения нескольких датчиков важно учитывать тип сигнала и доступные пины на микроконтроллере. Аналоговые датчики подключаются к отдельным аналоговым входам, цифровые — к свободным цифровым пинам. Для датчиков с интерфейсом I2C можно использовать одну шину SDA и SCL, при этом каждому устройству нужно назначить уникальный адрес. В коде данные считываются отдельно для каждого пина или с использованием библиотек, которые обрабатывают I2C-запросы. Для стабильных показаний полезно усреднять несколько измерений и проверять питание датчиков, чтобы избежать искажений сигналов.
