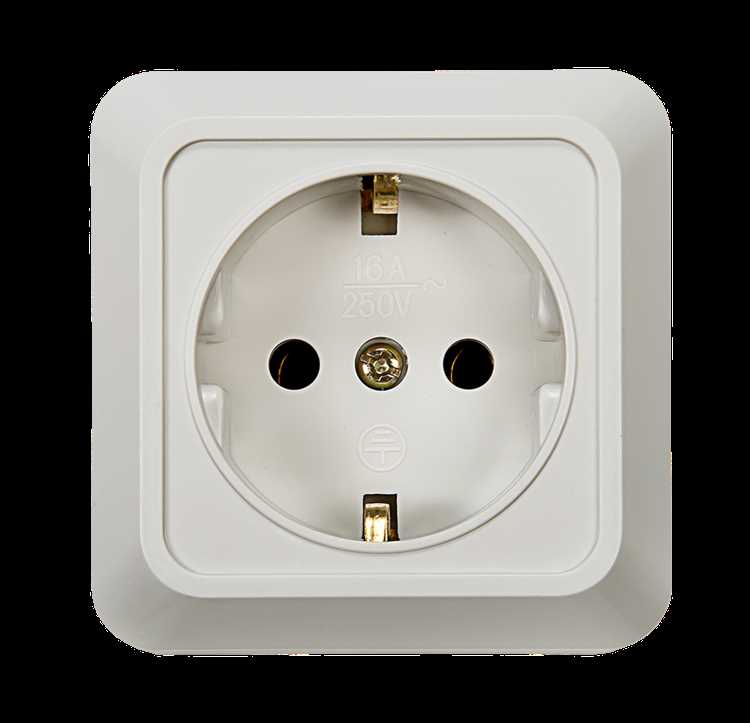

Розетка с тремя отверстиями для чего

Розетка с тремя отверстиями предназначена для безопасного подключения электрических приборов с заземлением. В отличие от стандартной двухконтактной модели, третье отверстие обеспечивает отвод тока на защитный проводник, снижая риск поражения электрическим током при повреждении изоляции оборудования. Стандартные параметры такой розетки – номинальное напряжение 220–240 В и ток до 16 А, что позволяет использовать ее с бытовыми приборами высокой мощности, включая стиральные машины, электрические плиты и кондиционеры.

Три отверстия розетки имеют конкретное назначение: два горизонтальных контакта служат для фазного и нулевого проводников, а третий, центральный или верхний, – для заземления. Правильное подключение требует точного соблюдения полярности и надежного соединения всех проводников с клеммами. Для обеспечения долговечной работы рекомендуется использовать проводники с сечением не менее 2,5 мм² для розеток на 16 А, а заземляющий провод должен быть соединен с отдельной шиной заземления.

Существуют два основных способа подключения: открытая проводка с использованием распределительной коробки и скрытая проводка через монтажные короба. При скрытой установке важно обеспечить надежное крепление розетки и герметичность соединений, чтобы исключить возможность образования коррозии на клеммах. Для открытой проводки допустимо использовать кабельные каналы, но контакты заземления должны оставаться недоступными для случайного прикосновения.

Надежность работы розетки с тремя отверстиями напрямую зависит от правильного выбора кабеля, соблюдения цветовой маркировки проводов и качественной фиксации контактов. Несоблюдение этих правил повышает вероятность перегрева, искрения и выхода оборудования из строя. Для бытовых условий оптимальным считается применение медных проводников с соответствующей маркировкой: коричневый – фаза, синий – ноль, желто-зеленый – заземление.

Для чего нужна розетка с заземлением

Розетка с заземлением обеспечивает защиту человека и техники от поражения электрическим током при повреждении изоляции проводов или корпуса устройства. Заземляющий контакт соединяет металлический корпус электроприбора с системой заземления, позволяя току утечки безопасно уходить в землю, предотвращая пробой на человека.

Использование трехконтактных розеток обязательно в помещениях с повышенной влажностью – кухни, ванные комнаты, прачечные, а также для подключения мощной бытовой техники: стиральных машин, посудомоечных машин, электроплит, водонагревателей. Это снижает риск электротравмы и повреждения техники при скачках напряжения.

Подключение заземления выполняется через отдельный провод или шину в распределительном щите. В современных домах розетки с заземлением подключаются к контуру TN-C-S или TN-S, что обеспечивает стабильный потенциал земли и мгновенное срабатывание защитных устройств – автоматов и УЗО.

При эксплуатации необходимо проверять целостность заземляющего контакта. В старых домах с двухконтактными розетками можно заменить их на трехконтактные, предварительно убедившись в наличии заземляющего провода. Для приборов с металлическим корпусом использование розеток без заземления недопустимо.

Правильная установка розеток с заземлением также уменьшает риск перегрева проводки и возгорания при коротких замыканиях, так как ток утечки идет напрямую в землю, а не через корпус устройства или электрические соединения.

Различие между однофазной и трехфазной розеткой

Однофазная розетка рассчитана на подключение приборов с напряжением 220–230 В и максимальным током до 16 А. Она имеет два рабочих контакта и один контакт заземления, что обеспечивает безопасное подключение бытовых приборов и электроинструмента небольшой мощности.

Трехфазная розетка предназначена для оборудования с напряжением 380–400 В и током до 32–63 А, в зависимости от стандарта. Она включает три фазных контакта и один нулевой с заземлением, что позволяет подключать двигатели, промышленные станки и мощные нагревательные устройства без перегрузки проводки.

Подключение однофазной розетки требует соединения фазного провода с соответствующим контактом, нулевого провода и заземления. Трехфазная розетка подключается с учетом чередования фаз, чтобы избежать перекоса фаз и перегрева оборудования. Неправильное соединение фаз может вызвать серьезные повреждения электрооборудования.

При выборе розетки важно учитывать токовую нагрузку, напряжение и тип оборудования. Однофазные розетки подходят для бытовых условий, тогда как трехфазные обязательны для промышленных или мощных электрических приборов, где требуется равномерное распределение нагрузки и стабильное напряжение на каждой фазе.

Рекомендуется использовать розетки с маркировкой соответствующего стандарта (например, CEE для трехфазных) и проверять совместимость вилки и розетки по форме контактов, чтобы избежать механических повреждений и электрических аварий.

Распознавание фазного, нулевого и заземляющего контактов

Для правильного подключения розетки с тремя отверстиями необходимо точно определить фазный, нулевой и заземляющий контакты. Ошибки могут привести к короткому замыканию или поражению электрическим током.

Распознавание контактов выполняется с использованием следующих методов:

1. Визуальный осмотр проводов:
   • Фазный провод обычно имеет коричневый, черный или красный изоляционный цвет.
   • Нулевой провод обозначается синим цветом.
   • Заземляющий провод имеет желто-зеленую полосу.
2. Использование индикаторной отвертки:
   • При касании фазного контакта индикатор загорается или вибрирует (в зависимости от модели).
   • Нулевой и заземляющий контакты индикатором не фиксируются.
3. Применение мультиметра:
   • Для проверки фазного и нулевого контактов устанавливают мультиметр в режим измерения переменного напряжения 220 В.
   • Между фазным и нулевым контактами должно показывать напряжение около 220 В.
   • Между фазным и заземляющим контактом напряжение также около 220 В.
   • Между нулевым и заземляющим контактом напряжение не должно превышать 5–10 В.
4. Использование пробника с лампой:
   • Подключение лампы между фазой и нулем позволяет убедиться в наличии сети.
   • Лампа между нулем и заземлением не должна загораться при исправной системе.

При распознавании контактов важно:

• Отключить питание на распределительном щите перед проверкой.
• Использовать исправный инструмент с изоляцией.
• Повторно проверять контакты после монтажа, чтобы исключить ошибку подключения.

Выбор кабеля и сечения проводов для подключения

Для подключения розетки с тремя отверстиями необходимо использовать кабель с тремя жилами: фазной, нулевой и заземляющей. Наиболее распространённые типы кабелей – ВВГ и NYM. В жиле из меди допускается нагрев до 70 °C, алюминиевые жилы применять не рекомендуется из-за повышенного сопротивления и риска перегрева.

Сечение проводов подбирается исходя из мощности подключаемой нагрузки и длины линии. Для розеток с током до 16 А оптимально использовать медный провод с сечением 2,5 мм². Если нагрузка до 25 А – 4 мм², для мощных потребителей до 32 А – 6 мм². Сечение нулевого и заземляющего проводов должно совпадать с фазным.

При длине линии более 20 метров следует учитывать падение напряжения. Для медного кабеля сечением 2,5 мм² допустимое падение не превышает 3 % при токе 16 А. При необходимости увеличивают сечение до 4 мм².

Кабель рекомендуется прокладывать в трубах или кабель-каналах, избегая перегибов и механических повреждений. Соединения проводов выполняют с использованием клеммников или пайки с последующей изоляцией термоусадочной трубкой или изоляционной лентой.

Особое внимание уделяют заземляющему проводу. Он должен быть без разрывов, напрямую подключаться к клемме розетки и к шине заземления в щите. Нарушение целостности или уменьшение сечения снижает эффективность защитного отключения и увеличивает риск поражения электрическим током.

Последовательность подключения проводов к клеммам

Перед подключением убедитесь, что сеть обесточена и тестером проверено отсутствие напряжения. В стандартной розетке с тремя отверстиями используются три провода: фазный (L), нулевой (N) и защитный заземляющий (PE).

Фазный провод всегда подключается к клемме с маркировкой L или обозначением коричневого/черного цвета. Нулевой провод подсоединяется к клемме N, обычно синего цвета. Заземляющий провод подключается к клемме PE или символу ⏚, цвет которого желто-зеленый.

Сначала освободите концы проводов от изоляции на длину 8–10 мм и убедитесь, что жилы не повреждены. Для одножильных проводов используйте жесткие зажимы, для многожильных – наконечники.

Подключение следует выполнять в следующей последовательности: сначала заземление, затем ноль, и последним фазный провод. Это обеспечивает минимизацию риска замыкания при случайном контакте инструментов с фазой.

После установки проводов закрутите винты клемм равномерно, чтобы жилы не выступали и не подвергались механическому напряжению. Проверьте надежность фиксации, аккуратно потянув каждый провод.

Перед закрытием корпуса розетки убедитесь, что провода расположены без перегибов и не касаются металлических частей. После сборки и включения питания измерьте напряжение на клеммах, чтобы убедиться в правильности подключения.

Использование автоматических выключателей и УЗО

Для розеток с тремя отверстиями обязательна защита цепи с помощью автоматического выключателя, рассчитанного на номинальный ток 16–20 А для бытовых нагрузок. Автоматический выключатель предотвращает перегрев проводки и повреждение оборудования при коротком замыкании или перегрузке. Выбор характеристики срабатывания зависит от типа нагрузки: для обычных розеток подходят автоматы типа B, для мощных бытовых приборов – типа C.

Устройство защитного отключения (УЗО) обеспечивает защиту человека от поражения электрическим током при пробое на корпус или утечке на землю. Для розеток с заземляющим контактом рекомендуется применять УЗО с током утечки 30 мА. Если в сети используется несколько групп розеток, целесообразно устанавливать УЗО на отдельные линии, чтобы отключение одной линии не лишало электропитания все розетки одновременно.

Подключение автоматического выключателя и УЗО должно выполняться последовательно: сначала линия идет через УЗО, затем через автомат. Входные клеммы УЗО подключаются к фазе и нулю, выходные клеммы – к автомату и далее к розетке. При монтаже необходимо строго соблюдать маркировку фаз, нуля и заземления, чтобы исключить риск неправильной работы защиты.

Рекомендуется проверять срабатывание УЗО каждые 3–6 месяцев, используя тестовую кнопку. Если УЗО срабатывает при отсутствии нагрузки, необходимо проверить состояние проводки и розеток. Автоматические выключатели не требуют регулярного обслуживания, но следует убедиться, что они корректно отключаются при ручном тесте, чтобы гарантировать защиту от перегрузок.

При установке розетки с тремя отверстиями важно учитывать расстояние до источников влаги и правильно выбирать место установки УЗО и автомата в распределительном щите, чтобы обеспечить удобный доступ и минимальные потери напряжения в линии.

Проверка работоспособности после подключения

После подключения розетки с тремя отверстиями необходимо убедиться в правильности всех соединений и отсутствии дефектов. Первым шагом измерьте напряжение между фазным и нулевым проводами с помощью мультиметра; стандартное значение для бытовой сети составляет 220–230 В. Напряжение между фазным и заземляющим проводом должно совпадать с фазным напряжением, а между нулевым и заземлением – стремиться к нулю, отклонение не должно превышать 2 В.

Далее проверьте полярность подключения, особенно если розетка оснащена защитной крышкой для заземления. Используйте индикаторную отвертку или тестер фаз, чтобы убедиться, что фазный провод подключен к соответствующему контакту, а нулевой – к своему. Неправильная полярность может привести к отказу защитных устройств и повышенному риску поражения электрическим током.

После проверки напряжения подключите нагрузку с известной мощностью, например лампу или бытовой прибор до 1 кВт. Нагрузочный тест позволяет убедиться в отсутствии скрытых дефектов контактов, перегрева и искрения. Одновременно измерьте температуру корпуса розетки и места подключения проводов; повышение температуры выше 40–45 °C указывает на плохой контакт или недостаточную затяжку клемм.

Если розетка оснащена защитой от перенапряжения или УЗО, включите контрольный тест этих устройств. Для УЗО это может быть кнопка «Тест», которая симулирует утечку тока. Правильное срабатывание в течение нескольких секунд подтверждает исправность защитного механизма.

Заключительный этап – визуальная проверка. Убедитесь, что нет оголённых проводов, корпус розетки плотно закреплён, а декоративные панели установлены без перекосов. Только после выполнения всех измерений и тестов можно считать розетку безопасной к эксплуатации.

Распространенные ошибки при монтаже и их исправление

• Ошибка: Подключение фазного провода к контакту заземления.

  Исправление: Использовать индикатор напряжения для точного определения фазного провода. Заземляющий контакт должен подключаться только к проводнику PE.

• Ошибка: Неплотное закрепление проводов в клеммах.

  Исправление: Зажимать винты с усилием 0,5–0,7 Н·м, проверяя отсутствие люфта провода. Лишнее оголение более 10 мм недопустимо.

• Ошибка: Подключение только двух проводов вместо трех в розетке с заземлением.

  Исправление: Подключить заземляющий провод PE к центральному контакту, даже если нагрузка не требует заземления. Это предотвращает риск поражения током при повреждении изоляции.

• Ошибка: Использование проводов с сечением меньше допустимого для нагрузки.

  Исправление: Для бытовых розеток минимальное сечение медного провода – 2,5 мм² для розетки с мощной нагрузкой свыше 3 кВт.

• Ошибка: Игнорирование направления установки розетки.

  Исправление: Расположение заземляющего контакта должно соответствовать стандарту: вверх или вниз в зависимости от требований производителя и национальных норм.

После монтажа необходимо проверить правильность подключения тестером или индикатором фазного, нулевого и заземляющего проводов. Исправление ошибок на этапе тестирования безопаснее и дешевле, чем после установки финишной панели.

Регулярная проверка надежности соединений и визуальный контроль изоляции проводов предотвращает перегрев и повышает срок службы розетки.

Вопрос-ответ:

Для чего нужна розетка с тремя отверстиями?

Розетка с тремя отверстиями предназначена для подключения электроприборов с заземлением. Третье отверстие служит для соединения корпуса устройства с защитным проводником, что снижает риск поражения электрическим током при неисправности.

Можно ли подключить прибор с заземлением к обычной двухконтактной розетке?

Подключение прибора с заземлением к двухконтактной розетке не обеспечивает защиту корпуса. В этом случае заземляющий контакт отсутствует, и при пробое изоляции увеличивается вероятность поражения током. Поэтому для таких приборов рекомендуется использовать только трехконтактные розетки.

Какие способы подключения трехконтактной розетки существуют?

Существуют два основных способа подключения: через распределительную коробку и напрямую к электрической сети. При подключении важно правильно определить фазу, ноль и заземляющий провод. Фаза подключается к контакту с обозначением L, ноль — к N, а заземление — к металлической клемме. Нарушение порядка подключения может привести к повреждению приборов или опасности для человека.

Можно ли заменить старую двухконтактную розетку на трехконтактную?

Да, но только при наличии заземляющего проводника в проводке. Если проводка старая и заземление отсутствует, замена будет бесполезной с точки зрения безопасности, и потребуется прокладка отдельного проводника для заземления.

Как понять, правильно ли подключена розетка с тремя отверстиями?

Для проверки можно использовать индикаторную отвертку или мультиметр. Фаза должна подавать напряжение, ноль — не иметь потенциала относительно земли, а заземляющий контакт соединен с защитным проводником. Также можно подключить прибор с металлическим корпусом: при исправном заземлении корпус не будет находиться под напряжением.

Для чего предназначена розетка с тремя отверстиями?

Розетка с тремя отверстиями позволяет безопасно подключать устройства с заземлением. Третье отверстие, которое обычно находится в центре или сверху, служит для подключения проводника заземления. Это предотвращает поражение электрическим током при повреждении изоляции или коротком замыкании, так как лишний ток отводится через заземляющий проводник, а не через корпус устройства или человека. Такой тип розеток широко используется для подключения бытовой техники, компьютеров и другой электроники с металлическим корпусом.
