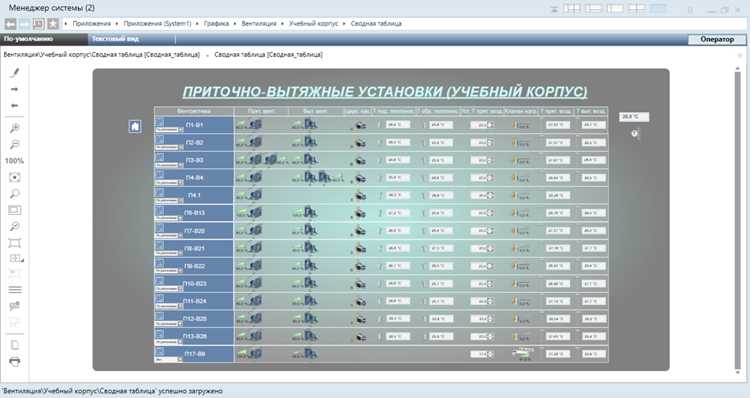

Контроллеры Siemens серии S7 широко применяются в промышленной автоматизации для управления производственными линиями, насосами, конвейерами и роботизированными системами. Начать работу с ними рекомендуется с моделей S7-1200, так как они имеют компактный форм-фактор, встроенные цифровые и аналоговые модули, и поддерживаются современными версиями TIA Portal.

Для первого проекта важно установить TIA Portal версии не ниже V17, которая поддерживает как S7-1200, так и S7-1500. Программа позволяет создавать проект, настраивать оборудование, программировать логику и тестировать её на виртуальном контроллере без необходимости подключения физического устройства. Рекомендуется изучить встроенные примеры проектов, чтобы понять структуру блоков OB, FC и FB.

Программирование контроллеров Siemens ведется в графических языках LAD и FBD или в текстовом языке STL. Новичку проще начать с LAD, создавая простые схемы включения и выключения реле, затем постепенно переходить к комбинациям условий и таймерам. Одновременно нужно изучить работу с цифровыми и аналоговыми входами и выходами, чтобы понимать, как сигналы датчиков и исполнительных механизмов интегрируются в логику проекта.

Важно освоить последовательность загрузки программы на контроллер: подключение через Ethernet, компиляция проекта, загрузка блока OB1 и мониторинг состояния входов и выходов. Практическая проверка на простом стенде с лампами, кнопками и реле позволит увидеть, как изменения в коде влияют на работу системы, и сформировать базовое понимание принципов работы промышленного контроллера.

Выбор контроллера Siemens: S7-1200 или S7-1500 для новичка

Выбор контроллера Siemens: S7-1200 или S7-1500 для новичка

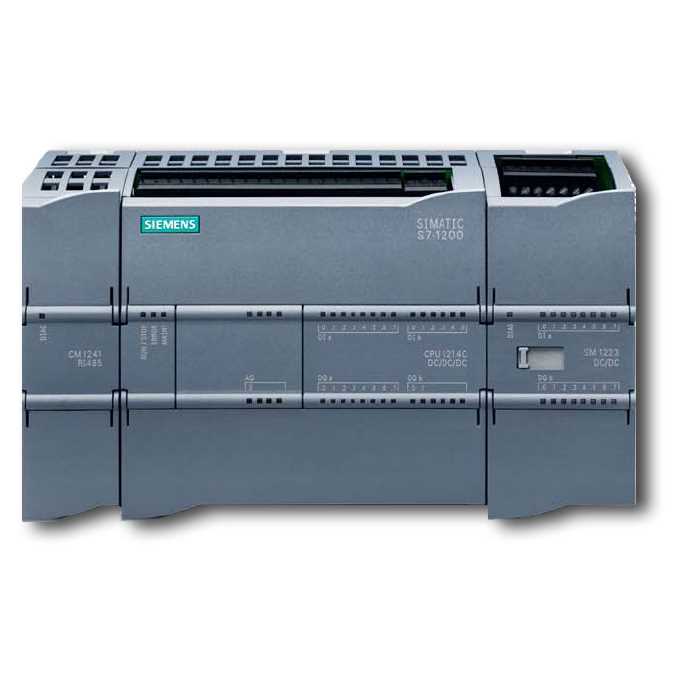

Для новичка оптимальным выбором часто становится S7-1200. Этот контроллер имеет встроенные цифровые входы/выходы до 14/10 точек, поддержку до 2 аналоговых модулей и частоту сканирования от 0,2 до 10 мс, что позволяет реализовать базовые проекты автоматизации без дополнительных модулей. S7-1200 совместим с TIA Portal начиная с версии V13, что дает доступ к виртуальному тестированию и встроенным библиотекам функциональных блоков.

S7-1500 отличается расширенными возможностями: до 32 встроенных цифровых и 8 аналоговых каналов, поддержка модулей связи PROFINET и PROFIBUS, высокая производительность с циклом сканирования до 0,1 мс и расширенные средства диагностики. Этот контроллер подходит для сложных систем с большим количеством устройств и сложной логикой, но новичку может быть сложнее осваивать функционал и подключение модулей.

Если цель – изучение базовых принципов программирования и отработка проектов с ограниченным количеством устройств, стоит начать с S7-1200. Для обучения работе с сетями и расширенными диагностическими возможностями, а также подготовки к промышленным системам среднего уровня, можно использовать S7-1500, но рекомендуется сначала освоить S7-1200, чтобы понять структуру проекта, работу с блоками OB, FC и FB, а также базовые методы подключения входов и выходов.

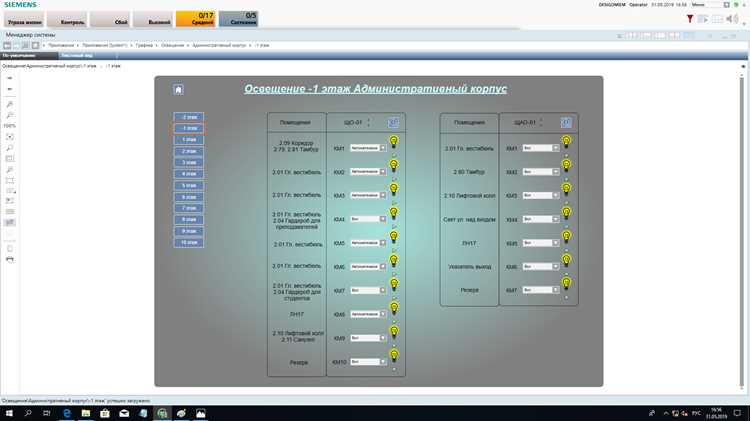

Установка и настройка среды TIA Portal для первого проекта

Установка и настройка среды TIA Portal для первого проекта

Для работы с контроллерами Siemens необходимо скачать TIA Portal, начиная с версии V17, которая поддерживает S7-1200 и S7-1500. Установка требует минимум 8 ГБ оперативной памяти, процессор с частотой 2,5 ГГц и свободное место на диске не менее 20 ГБ. Рекомендуется использовать 64-битную систему Windows 10 или 11.

После запуска инсталлятора следует выбрать компоненты: Portal Development для программирования, PLC Runtime для тестирования на виртуальном контроллере и Device Library для доступа к последним моделям модулей. Во время установки стоит отметить опцию Install Sample Projects для быстрого старта с готовыми примерами логики и подключений.

После завершения установки важно настроить Project Settings: выбрать язык интерфейса, настроить пути к библиотекам устройств и определить сетевой интерфейс Ethernet для подключения к контроллеру. Рекомендуется сразу включить Online & Diagnostics для мониторинга входов и выходов и тестирования логики без физического оборудования.

Для первого проекта создайте новый проект, выбрав модель контроллера (например, S7-1200 CPU 1214C), добавьте цифровые и аналоговые модули, и проверьте связь с виртуальным контроллером через опцию Simulate PLC. Это позволит отрабатывать базовую логику и изучить структуру блоков OB, FC и FB перед подключением реального оборудования.

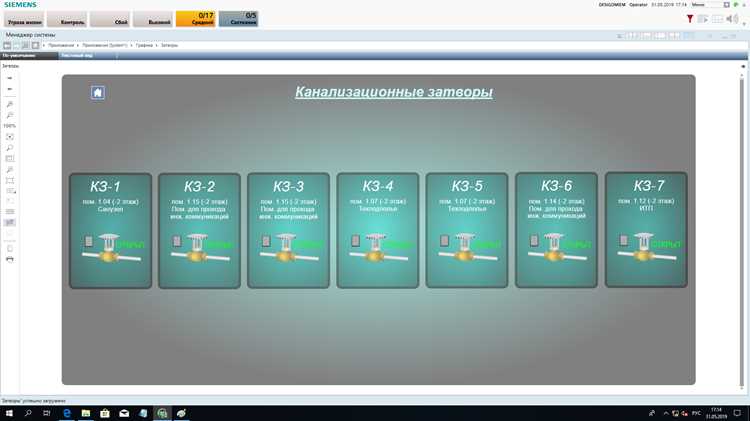

Создание и организация проекта: структура и базовые блоки

Создание и организация проекта: структура и базовые блоки

В TIA Portal проект создается с указанием модели контроллера, например S7-1200 CPU 1214C. Основной цикл программы выполняется через OB1, в котором размещается последовательность вызова функциональных блоков. Для повторного использования логики применяются FC, а для хранения состояния – FB с интегрированными экземплярами данных.

Рекомендуется структурировать проект, разделяя функциональные задачи по блокам: отдельный FC для обработки сигналов датчиков, FB для управления исполнительными механизмами, отдельные блоки для расчета временных задержек и логических условий. Такой подход облегчает тестирование и модификацию проекта при расширении системы.

Все входы, выходы и переменные стоит регистрировать в Tags с понятными именами, например StartButton, MotorOutput, и группировать по функциональным категориям. Это упрощает отладку и делает проект более наглядным при подключении дополнительных модулей или смене контроллера.

В Device Configuration необходимо добавить все физические модули контроллера, настроить их адресацию и проверить совместимость с проектными переменными. Правильная настройка гарантирует корректное соответствие логики и реальных сигналов, снижая вероятность ошибок при загрузке программы на контроллер.

Программирование логики в LAD и FBD: простые примеры для старта

Для первых проектов рекомендуется использовать графические языки LAD и FBD. LAD подходит для создания последовательностей включения и выключения устройств, FBD удобен для визуализации сложных логических связей. Начинать стоит с простых схем управления реле и кнопками.

Примеры базовой логики в LAD:

  • Схема включения лампы по нажатию кнопки: StartButton → Coil Lamp.
  • Использование Timer для задержки выключения лампы на 5 секунд.
  • Логическая комбинация двух входов: Sensor1 AND Sensor2 → Output.

Примеры базовой логики в FBD:

  • Параллельное включение двух ламп с одной кнопки через OR блок.
  • Создание простого импульсного генератора с использованием Pulse блока и таймера.
  • Контроль состояния двигателя: MotorReady AND NOT MotorFault → StartMotor.

Для обучения рекомендуется создавать отдельные FC или FB для каждой логической функции и тестировать их на виртуальном контроллере. Такой подход помогает отследить работу входов и выходов, понять взаимодействие блоков и ускоряет освоение основ программирования Siemens.

Работа с входами и выходами: подключение датчиков и исполнительных устройств

Работа с входами и выходами: подключение датчиков и исполнительных устройств

Контроллеры Siemens используют цифровые и аналоговые модули для подключения датчиков и исполнительных устройств. Цифровые входы воспринимают сигналы 24 В, а выходы могут управлять реле, лампами или соленоидами. Аналоговые модули обрабатывают сигналы 0–10 В или 4–20 мА от датчиков температуры, давления и уровня.

Пример базового подключения цифровых устройств:

Тип сигнала Устройство Контроллер Описание
Цифровой вход Кнопка Start I0.0 При нажатии передает логическую 1 в контроллер
Цифровой вход Концевой выключатель I0.1 Сигнал об окончании движения механизма
Цифровой выход Реле лампы Q0.0 Включение лампы при логической 1
Цифровой выход Электродвигатель через контактор Q0.1 Запуск двигателя по команде контроллера

Для аналоговых входов необходимо учитывать диапазон сигнала и тип датчика. Например, датчик температуры 0–10 В подключается к AI0, а сигнал преобразуется в физическую величину через встроенные функции TIA Portal. Для проверки работы можно использовать Online & Diagnostics, отслеживая изменения входных и выходных значений в реальном времени.

Загрузка программы в контроллер и проверка работы на практике

Перед загрузкой программы убедитесь, что контроллер подключен к ПК через интерфейс Ethernet или MPI/PROFIBUS, а также что активирован режим STOP. Для Siemens S7-1200 и S7-1500 используется TIA Portal, для S7-300 и S7-400 – STEP 7.

Последовательность действий для загрузки программы:

  1. Откройте проект в TIA Portal или STEP 7 и выберите нужный PLC в дереве проекта.
  2. Перейдите в режим Online и выполните поиск устройства (Search for devices) для установления соединения.
  3. Выберите «Download to device» или «Загрузить в устройство» и подтвердите выбор блока программы (OB, FC, FB, DB).
  4. Установите режим STOP на контроллере, если программа требует полной перезаписи памяти.
  5. Подтвердите загрузку и дождитесь завершения процесса. TIA Portal отобразит статус успешной загрузки и наличие ошибок.

Проверка работы программы:

  • Переключите контроллер в режим RUN после успешной загрузки.
  • Используйте Online-режим для мониторинга состояния входов/выходов и работы блоков OB, FC, FB. В TIA Portal это осуществляется через вкладку «Online & Diagnostics».
  • Для проверки логики применяйте временные таблицы сигналов или симулятор входов, чтобы убедиться, что программа реагирует корректно на события.
  • Фиксируйте все аварийные состояния через системный журнал и проверяйте наличие сообщений об ошибках блоков или коммуникации.
  • Для сложных процессов рекомендуется использовать пошаговую отладку (Step by Step) с проверкой значений переменных и таймеров.

Дополнительные рекомендации:

  • Перед каждой загрузкой делайте резервную копию проекта и блока данных контроллера.
  • Следите за версиями прошивки контроллера и программного обеспечения – несоответствие может вызвать ошибки загрузки.
  • Для повторного тестирования используйте функцию «Go online» без остановки процесса, чтобы минимизировать простой оборудования.

Вопрос-ответ:

С чего лучше начать обучение программированию контроллеров Siemens?

Для новичка оптимально начать с выбора модели контроллера и изучения среды разработки. Для S7-1200 и S7-1500 используется TIA Portal, для S7-300 и S7-400 — STEP 7. Следующий шаг — знакомство с базовыми типами данных, блоками OB, FC, FB и простыми примерами управления входами и выходами.

Как проверить, что программа для контроллера работает правильно?

После загрузки программы в контроллер переключите его в режим RUN. Используйте Online-мониторинг для отслеживания состояния входов, выходов и значений переменных. Для тестирования логики можно применить симуляцию входных сигналов и пошаговую отладку блоков. Любые ошибки фиксируются в системном журнале и исправляются до включения оборудования в работу.

Какие ошибки чаще всего встречаются при загрузке программы в контроллер Siemens?

Типичные проблемы включают несовпадение версий прошивки контроллера и TIA Portal, использование неподдерживаемых модулей, ошибки адресации блоков данных и неправильный режим контроллера (RUN/STOP) во время загрузки. Чтобы избежать проблем, следует проверять настройки сети и резервировать проект перед загрузкой.

Нужны ли специальные знания для работы с TIA Portal новичку?

Базовые знания программирования и логики работы с входами/выходами достаточно для начала. TIA Portal предоставляет визуальный интерфейс с блоками OB, FC, FB, что облегчает создание и тестирование программ. Дополнительные навыки в области сетевого соединения контроллеров и диагностики помогают быстрее выявлять ошибки.
