Как оценивается погрешность по графику

Правильная оценка погрешности на графиках измерений позволяет точно интерпретировать данные и минимизировать ошибки при прогнозировании. Даже при использовании высокоточных приборов разброс значений может достигать 2–5%, что существенно влияет на форму кривой и выбор аппроксимации. Для лабораторных экспериментов с электрическими цепями это может означать разницу в десятки миллиампер при токах порядка 1 А, а в химических реакциях – расхождение в концентрации реагентов до 0,01 моль/л.

Методы визуального анализа и математической обработки графиков помогают выделять случайные и систематические погрешности. Использование доверительных интервалов позволяет наглядно оценить, в каких пределах истинное значение измерения находится с заданной вероятностью, например 95%. На практике это означает, что при повторных измерениях 19 из 20 точек должны попадать внутрь полос погрешности.

Применение аппроксимации с наименьшими квадратами помогает сглаживать разброс данных и выявлять тенденции, не искажая форму кривой. При этом важно учитывать вес каждой точки: данные с большей точностью должны оказывать сильнее влияние на результат. Для серийных измерений с различной дисперсией рекомендуется использовать взвешенные коэффициенты, чтобы погрешность отдельных точек не искажала общую оценку.

В статье рассматриваются практические методы построения графиков с погрешностями, включая полосы разброса, штрихи и коэффициенты вариации. Каждый подход позволяет быстро оценить надежность данных, выявить системные ошибки и корректно интерпретировать результаты эксперимента. Эти инструменты применимы как в физических измерениях, так и в инженерных и химических исследованиях, где точность критически важна.

Определение случайной и систематической погрешности на графике

Систематическая погрешность проявляется как постоянное смещение всех точек относительно истинного значения. На графике она выявляется по смещению всего ряда данных выше или ниже ожидаемой кривой или наклона, отличающегося от теоретического. Для оценки систематической ошибки применяют методы калибровки или сравнения с эталонными измерениями. Например, при измерении температуры термопарой с известной погрешностью ±0,5°C, если все точки на графике стабильно выше эталона на 0,3°C, это отражает систематическую ошибку, которую нужно вычесть из результатов.

Для одновременного выявления случайных и систематических погрешностей строят графики с линиями средней тенденции и полосами ±σ или доверительными интервалами. Если точки распределены симметрично вокруг линии, но смещены относительно эталона, систематическая ошибка выражена явно. Если же точки хаотично разбросаны вокруг линии, преобладает случайная погрешность. Такой подход позволяет точно определить, какие корректировки требуется внести в данные или методы измерения для повышения точности эксперимента.

Использование погрешностей измерений для построения доверительных интервалов

Доверительный интервал показывает диапазон значений, в котором с заданной вероятностью находится истинное значение измеряемой величины. Для его построения на графике используют стандартное отклонение точек или погрешность отдельного измерения. Например, для 10 последовательных измерений тока с σ = 0,02 А 95%-й доверительный интервал рассчитывается как x̄ ± 1,96·σ, где x̄ – среднее значение. На графике этот интервал отображают в виде полос вокруг кривой.

При работе с экспериментальными данными важно учитывать вес каждой точки: измерения с меньшей погрешностью должны влиять на интервал сильнее. Если напряжение измеряется мультиметром с точностью ±0,01 В, а ток – амперметром ±0,05 А, доверительные интервалы для тока будут шире, отражая больший разброс данных. Для визуализации используют полосы ±σ или ±2σ, что соответствует примерно 68% и 95% вероятности попадания истинного значения.

Для серийных измерений с различной дисперсией рекомендуется применять взвешенные доверительные интервалы. Расчет ведется через формулу σ_w = √(Σw_i(x_i — x̄_w)² / Σw_i), где w_i = 1/σ_i² – вес каждой точки, а x̄_w – взвешенное среднее. На графике это позволяет выделить области высокой и низкой точности, что особенно важно при сравнении нескольких серий измерений, например, температурных кривых в разных точках лабораторного стенда.

Использование доверительных интервалов на графиках упрощает выявление аномальных точек. Если значение выходит за пределы ±2σ, это сигнал о возможной случайной ошибке или сбое прибора. Такой метод позволяет системно контролировать качество измерений и корректировать данные до проведения дальнейшего анализа или построения математических моделей.

Оценка точности аппроксимации линейной и нелинейной кривых

Точность аппроксимации определяется степенью совпадения экспериментальных точек с выбранной моделью. Для линейной кривой используют коэффициент детерминации R², который показывает долю объясненной вариации: R² = 1 — Σ(y_i — ŷ_i)² / Σ(y_i — ȳ)², где y_i – измеренное значение, ŷ_i – значение по модели, ȳ – среднее. При R² выше 0,95 аппроксимация считается достаточной для инженерных расчетов, а при R² ниже 0,85 требуется пересмотр модели или дополнительная обработка данных.

Для нелинейных зависимостей применяют методы нелинейной регрессии, например полиномиальную или экспоненциальную аппроксимацию. Точность оценивается с помощью среднеквадратичной ошибки (RMSE), которая показывает среднее отклонение точек от кривой: RMSE = √(Σ(y_i — ŷ_i)² / n). Если RMSE превышает 5% диапазона измерений, следует изменить степень полинома или использовать другую функцию аппроксимации.

На графике визуальная оценка аппроксимации проводится через наложение кривой на точки и анализ распределения отклонений. Регулярные отклонения в одном направлении указывают на систематическую ошибку или неверный выбор модели. Для практических экспериментов рекомендуется строить графики с полосами ±σ вокруг кривой аппроксимации, чтобы сразу видеть, какие точки выходят за пределы допустимой погрешности и требуют дополнительной проверки.

При работе с многосерийными измерениями полезно сравнивать аппроксимирующие кривые разных серий. Различия в наклоне или форме кривой позволяют выявить как случайные, так и систематические погрешности, а также оценить стабильность экспериментальной установки. Такой подход обеспечивает контроль точности и минимизацию ошибок при последующих расчетах и прогнозах.

Применение метода наименьших квадратов для анализа рассеяния точек

Метод наименьших квадратов позволяет построить кривую, минимизирующую сумму квадратов отклонений точек от модели. Для линейной аппроксимации прямая определяется формулами: k = Σ(x_i — x̄)(y_i — ȳ) / Σ(x_i — x̄)² и b = ȳ — k·x̄, где k – наклон, b – смещение. На практике отклонения точек от линии kx + b анализируют для выявления как случайных, так и систематических ошибок. Если среднее квадратичное отклонение превышает 0,03 единицы измерения, рекомендуется пересмотреть калибровку приборов.

Для нелинейных зависимостей используют расширенную форму метода с подбором коэффициентов функции f(x, a₁, a₂,…, a_n), минимизируя Σ(y_i — f(x_i))². Например, при аппроксимации экспоненциального роста измерений концентрации раствора отклонения точек от кривой позволяют корректировать параметры реакции или учитывать влияние внешних факторов.

На графике визуально метод наименьших квадратов реализуется через наложение линии или кривой на точки и отображение полос погрешности. Если отклонения симметричны относительно линии, преобладает случайная ошибка; при систематическом смещении наблюдается наклон или сдвиг кривой относительно предполагаемой модели. Такой подход помогает быстро выявлять аномальные измерения и принимать решение о повторных экспериментах.

Для серийных измерений с различной точностью рекомендуется использовать взвешенный метод наименьших квадратов, где вес каждой точки w_i = 1/σ_i². Это уменьшает влияние точек с высокой погрешностью на общую аппроксимацию и повышает точность анализа рассеяния данных на графике.

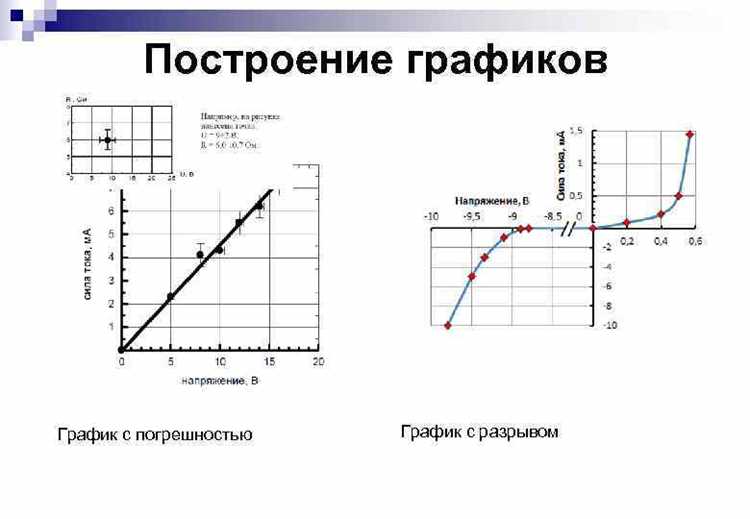

Построение графиков с погрешностями с помощью полос или штрихов

Для визуализации погрешностей на графике применяют вертикальные и горизонтальные полосы, отражающие диапазон возможных значений каждой точки. Если измерение температуры выполнено с погрешностью ±0,2°C, на графике вокруг каждой точки строят вертикальную линию длиной 0,4°C. Для напряжения ±0,05 В аналогично строят горизонтальные штрихи, показывающие допустимый диапазон.

Полосы погрешностей позволяют сразу оценить надежность данных и выявить точки, выходящие за допустимые пределы. При серийных измерениях с разной точностью используют взвешенные полосы: ширина полосы пропорциональна σ_i каждого измерения. Например, при анализе тока в диапазоне 0–2 А, где приборы имеют σ = 0,01–0,05 А, ширина полос отражает реальный разброс и предотвращает визуальное переоценивание точности.

Штриховые обозначения применяют для упрощения графиков при большом количестве точек. Короткие горизонтальные или вертикальные штрихи рядом с точкой показывают максимальное отклонение по оси. Для данных с высокой плотностью рекомендуется чередовать длинные и короткие штрихи или использовать прозрачные полосы, чтобы не создавать визуальный шум, сохраняя информативность.

При построении графиков с аппроксимирующими кривыми полосы и штрихи помогают сразу выявлять систематические смещения. Если все полосы смещены относительно теоретической линии в одном направлении, это указывает на постоянную ошибку прибора. Такой подход облегчает контроль точности эксперимента и корректировку данных перед дальнейшим анализом.

Сравнение измерений разных серий для выявления системных ошибок

Сравнение нескольких серий измерений позволяет выявлять постоянные смещения, указывающие на системные ошибки. Если в трех сериях измерений температуры в разных точках лабораторного стенда наблюдается постоянное отклонение на 0,3–0,5°C относительно эталона, это сигнал о необходимости калибровки термопар. Анализ проводится путем наложения графиков или расчета разницы средних значений каждой серии.

Для наглядного представления используют таблицу с основными статистическими показателями:

Системное смещение вычисляется как разница между средним значения серии и эталонным значением. Если смещения повторяются во всех сериях, это подтверждает наличие системной ошибки, а случайные колебания отражаются в стандартном отклонении. Для минимизации влияния таких ошибок рекомендуется проводить повторную калибровку оборудования и использовать взвешенное среднее при построении итоговой кривой.

Использование коэффициента вариации для визуальной оценки разброса данных

Коэффициент вариации (CV) позволяет оценивать относительный разброс данных независимо от масштаба измерений. Он вычисляется как отношение стандартного отклонения σ к среднему значению x̄: CV = (σ / x̄) · 100%. CV показывает, насколько сильно точки расходятся вокруг среднего, и позволяет быстро выявлять серии с нестабильными измерениями.

Для практического применения на графиках рекомендуется следующий алгоритм:

1. Вычислить среднее значение x̄ и стандартное отклонение σ для каждой серии измерений.
2. Рассчитать CV для каждой точки или серии.
3. На графике визуализировать CV с помощью толщины полос, прозрачности или цветовой шкалы: чем выше CV, тем шире полоса или насыщеннее цвет.
4. Сравнить CV между сериями, чтобы выявить системные различия и возможные ошибки измерений.
5. Использовать CV для фильтрации аномальных данных: точки с CV выше 10% рекомендуется проверять повторно или исключать из аппроксимации.

Пример анализа трех серий измерений концентрации раствора:

• Серия 1: x̄ = 0,50 моль/л, σ = 0,01 → CV = 2%
• Серия 2: x̄ = 0,48 моль/л, σ = 0,02 → CV = 4,2%
• Серия 3: x̄ = 0,52 моль/л, σ = 0,05 → CV = 9,6%

На графике серия 3 будет выделяться визуально более широкими полосами или насыщенным цветом, сигнализируя о большем разбросе данных. Такой подход помогает быстро оценивать надежность измерений и корректировать аппроксимацию кривых, учитывая реальные вариации эксперимента.

Вопрос-ответ:

Как отличить случайную погрешность от систематической на графике измерений?

Случайная погрешность проявляется как хаотический разброс точек вокруг аппроксимирующей линии, без явного направления. Она чаще подчиняется нормальному распределению, и её величину можно оценить через стандартное отклонение. Систематическая погрешность выражается как смещение всех точек относительно теоретической кривой или эталонного значения. На графике это заметно по постоянному смещению либо наклону линии, отличающемуся от ожидаемого. Для точной идентификации применяют сравнение с эталонными измерениями или повторные серии экспериментов.

Как использовать доверительные интервалы для визуальной оценки точности измерений?

Доверительный интервал показывает диапазон, в котором с заданной вероятностью находится истинное значение измеряемой величины. Для построения на графике используют стандартное отклонение или погрешность отдельных точек. Например, для серии измерений тока с σ = 0,02 А 95%-й доверительный интервал будет x̄ ± 1,96·σ. На графике интервал отображают полосой вокруг аппроксимирующей кривой, что позволяет сразу увидеть, какие точки могут выходить за пределы допустимой вариации.

Почему коэффициент вариации удобен для сравнения разброса данных между сериями измерений?

Коэффициент вариации (CV) показывает относительный разброс, учитывая масштаб данных, что позволяет сравнивать серии с разными средними значениями. Он рассчитывается как σ / x̄ · 100%. Например, две серии с одинаковым стандартным отклонением, но разными средними, будут иметь разный CV, что визуально указывает на большую нестабильность одной из серий. На графике CV можно показать цветовой шкалой или толщиной полос, чтобы выделить участки с высоким разбросом.

Как применять метод наименьших квадратов для анализа рассеяния точек на графике?

Метод наименьших квадратов позволяет построить кривую, минимизирующую сумму квадратов отклонений точек от модели. Для линейной аппроксимации вычисляют наклон и смещение через формулы k = Σ(x_i — x̄)(y_i — ȳ)/Σ(x_i — x̄)² и b = ȳ — k·x̄. После построения линии анализируют отклонения точек: симметричный разброс указывает на случайные ошибки, а систематическое смещение — на постоянную погрешность. Для серий с разной точностью используют взвешенный метод, где вес каждой точки обратно пропорционален квадрату её погрешности.

Какие методы позволяют выявить системные ошибки при сравнении разных серий измерений?

Для выявления системных ошибок сравнивают средние значения и стандартные отклонения нескольких серий. Если все серии показывают постоянное смещение относительно эталона, это сигнал о системной ошибке. На практике используют таблицы с показателями каждой серии: среднее, стандартное отклонение, максимальное отклонение, смещение. Также полезно накладывать графики серий друг на друга и анализировать, есть ли устойчивое смещение или отклонение наклона кривой, что позволяет корректировать измерения и повторно калибровать оборудование.
