Содержание статьи

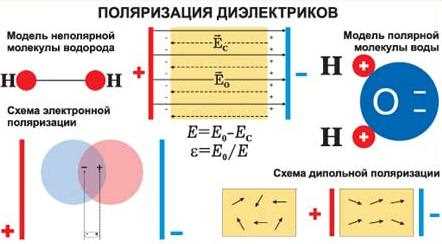

Старение диэлектрика в электрическом поле представляет собой совокупность физических и химических процессов, приводящих к постепенному снижению электрической прочности, росту диэлектрических потерь и увеличению вероятности пробоя. Даже при работе ниже паспортных значений напряжения в материале накапливаются необратимые изменения, связанные с длительным воздействием поля, локальными перегрузками и неоднородностями структуры. Эти изменения напрямую определяют срок службы изоляции в кабелях, трансформаторах, конденсаторах и высоковольтных вводах.
Ключевым фактором деградации является напряженность электрического поля, особенно в зонах дефектов: пор, включений, границ фаз и острых кромок электродов. В таких областях возникают частичные разряды, способные разрушать молекулярные связи, инициировать микротрещины и формировать каналы электрического пробоя. Практика эксплуатации показывает, что даже разряды с энергией в доли миллиджоуля при повторении в течение тысяч часов приводят к заметному снижению пробивного напряжения.
Дополнительный вклад в старение вносит накопление объемного заряда, характерное для полимерных и композиционных диэлектриков постоянного и импульсного напряжения. Заряд изменяет распределение поля, усиливая локальные перенапряжения и ускоряя тепловую деградацию. Для замедления этих процессов рекомендуется контролировать чистоту материала, минимизировать влагосодержание до значений ниже 0,01% по массе и исключать режимы работы с частыми перенапряжениями и крутыми фронтами импульсов.
Понимание конкретных механизмов старения позволяет не только корректно выбирать диэлектрик под заданные условия, но и управлять ресурсом изоляции за счет конструктивных решений, оптимизации электрического поля и регламентов диагностики. Без учета этих факторов номинальные характеристики материала быстро теряют практическое значение.
Как напряженность электрического поля запускает электрическую эрозию диэлектрика

Повышенная напряженность электрического поля приводит к концентрации энергии в микроскопических объемах диэлектрика, где реальное значение поля может превышать среднее расчетное в 2–5 раз. Такие зоны формируются у пор, включений, границ раздела фаз и вблизи электродов с малым радиусом кривизны. При достижении локальных значений порядка 5–10 МВ/м в полимерных и 10–20 МВ/м в неорганических материалах начинается разрушение межмолекулярных связей и ионизация газа в микрополостях.
Электрическая эрозия развивается по механизму повторяющихся микропробоев, каждый из которых сопровождается локальным нагревом до сотен градусов и ударным воздействием плазмы на стенки дефекта. В результате поверхность полости становится шероховатой, увеличивается площадь активных зон, а напряженность поля возрастает еще сильнее. Такой самоускоряющийся процесс приводит к росту частичных разрядов даже при неизменном рабочем напряжении.
Для твердых диэлектриков характерно постепенное вытравливание материала с образованием микроканалов, ориентированных вдоль силовых линий поля. В полимерных изоляциях это проявляется снижением молекулярной массы и ростом концентрации полярных групп, что увеличивает токи утечки. При длительной эксплуатации эрозия может снизить электрическую прочность на 30–50% от исходного значения без внешних признаков повреждения.
Практические меры снижения эрозии включают ограничение максимальной напряженности поля за счет выравнивания геометрии электродов, применение экранирующих слоев и контроль качества пропитки. Рекомендуется проектировать изоляцию так, чтобы рабочее поле не превышало 40–60% от кратковременной пробивной прочности материала, а также исключать режимы с резкими перепадами напряжения, усиливающими локальные перенапряжения.
Роль частичных разрядов в локальном разрушении изоляционных материалов

Частичные разряды возникают в газовых включениях, трещинах и на границах раздела материалов при локальном превышении электрической прочности, не приводя к сквозному пробою изоляции. Типичные уровни кажущегося заряда составляют от 1 до 1000 пКл, при этом повторяемость разрядов может достигать десятков тысяч импульсов в час. Даже при таких значениях происходит постепенное разрушение прилегающих участков диэлектрика за счет ионизационного и теплового воздействия.
В зоне разряда формируется плазма с температурой до нескольких тысяч кельвинов и интенсивным ультрафиолетовым излучением. Эти факторы вызывают разрыв полимерных цепей, окисление поверхности и образование низкомолекулярных продуктов, обладающих повышенной проводимостью. В неорганических изоляциях наблюдается микроскопическое выкрашивание и рост шероховатости, что усиливает концентрацию поля и снижает порог возникновения последующих разрядов.
Локальный характер воздействия приводит к формированию деградированных областей с пониженной диэлектрической прочностью, которые со временем соединяются в протяженные каналы. На практике это выражается в росте амплитуды и частоты частичных разрядов задолго до отказа, что позволяет использовать их параметры как диагностический признак. Увеличение уровня разрядов на 6–10 дБ за несколько месяцев эксплуатации указывает на ускоренное старение изоляции.
Снижение разрушительного влияния частичных разрядов достигается уменьшением числа газовых включений, контролем влажности и применением материалов с высокой стойкостью к ионизационному воздействию. Рекомендуется обеспечивать плотную пропитку пористых диэлектриков, избегать острых геометрических переходов и проводить регулярный мониторинг разрядной активности для выявления опасных зон на ранней стадии.
Как накопление объемного заряда ускоряет деградацию структуры диэлектрика

Накопление объемного заряда характерно для диэлектриков, работающих в постоянных и импульсных электрических полях, где инжекция носителей с электродов и их захват в ловушках приводит к неравномерному распределению потенциала. Плотность заряда в полимерных материалах может достигать 10-5–10-4 Кл/м³, что вызывает искажение электрического поля на десятки процентов относительно расчетного значения. Такие искажения создают локальные зоны перенапряжения внутри объема изоляции.
Повышенная локальная напряженность усиливает дрейф носителей и ускоряет процессы электротеплового разрушения. В результате вблизи ловушек происходит локальный нагрев, сопровождающийся релаксацией макромолекул и ростом микродефектов. Для аморфных полимеров это выражается в увеличении свободного объема и снижении механической прочности, что облегчает развитие трещин и микроканалов.
Особую опасность представляет медленная релаксация объемного заряда после снятия напряжения. Остаточные поля могут сохраняться в течение часов и суток, создавая условия для пробоя при повторном включении оборудования. На практике это приводит к преждевременным отказам изоляции, даже если номинальные параметры режима не превышены.
Снижение деградации, связанной с объемным зарядом, достигается выбором материалов с низкой плотностью ловушек, применением электродных покрытий, ограничивающих инжекцию носителей, и контролем температуры эксплуатации. Рекомендуется избегать длительной работы под постоянным напряжением, близким к предельному, и учитывать эффект накопленного заряда при оценке остаточного ресурса диэлектрика.
Влияние электротепловых перегрузок на потерю диэлектрической прочности
Электротепловые перегрузки возникают при сочетании повышенной напряженности электрического поля и роста токов утечки, что приводит к локальному выделению тепла внутри диэлектрика. Даже увеличение температуры на 10–15 °C относительно расчетной может ускорить старение изоляции в 1,5–2 раза за счет активации термостимулированных процессов. Наиболее уязвимыми оказываются зоны с неоднородным полем и пониженной теплопроводностью.
Локальный нагрев вызывает снижение диэлектрической прочности вследствие роста подвижности носителей заряда и увеличения диэлектрических потерь. В полимерных материалах это сопровождается размягчением аморфных областей, релаксацией внутренних напряжений и ускоренным разрывом макромолекулярных цепей. Для бумажно-масляной изоляции характерно ускоренное старение целлюлозы и деградация пропиточной среды.
При повторяющихся перегрузках формируются устойчивые горячие точки, где температура может превышать среднее значение на 30–40 °C. В таких областях происходит тепловой пробой, при котором рост проводимости опережает отвод тепла, что приводит к лавинообразному разрушению структуры материала. Даже кратковременные перегревы снижают запас электрической прочности и повышают чувствительность изоляции к перенапряжениям.
Для ограничения потерь прочности необходимо снижать уровень диэлектрических потерь, обеспечивать эффективный теплоотвод и избегать длительной работы вблизи предельных режимов. Рекомендуется закладывать температурный запас не менее 20 °C от максимально допустимого значения материала и контролировать рост токов утечки как ранний признак электротепловой перегрузки.
Механизм электрического древовидного пробоя при длительном воздействии поля

Электрический древовидный пробой развивается в твердых диэлектриках при длительном воздействии поля, уровень которого составляет 30–70% от кратковременной пробивной прочности материала. Процесс инициируется в зонах дефектов, где локальная напряженность превышает среднюю в несколько раз. Под действием поля в этих областях возникают микроскопические разряды и механические напряжения, приводящие к формированию первичных каналов деградации.
Рост древовидной структуры происходит ступенчато и ориентирован вдоль силовых линий поля. Каждый этап сопровождается локальным разрушением материала, образованием газообразных продуктов и увеличением протяженности канала на доли миллиметра. Со временем ветвящаяся сеть микроканалов снижает электрическую прочность изоляции, даже если внешние условия эксплуатации остаются неизменными.
Скорость развития электрического древа зависит от температуры, частоты напряжения и наличия примесей. Повышение температуры на 10 °C может увеличить скорость роста каналов в 2 раза, а наличие влаги ускоряет процесс за счет снижения поверхностной энергии разрушения. Визуально дефект может оставаться незаметным до момента резкого пробоя, что делает данный механизм особенно опасным.
Для предотвращения древовидного пробоя рекомендуется снижать локальные концентрации поля, применять материалы с повышенной стойкостью к микропробоям и исключать длительную работу под напряжением, близким к предельному. Практика показывает, что уменьшение рабочего поля до 50% от пробивного значения существенно увеличивает ресурс изоляции при постоянных и переменных режимах.
Как влага и ионные примеси усиливают старение диэлектрика под напряжением

Влага и растворенные ионные примеси изменяют распределение электрического поля внутри диэлектрика и ускоряют процессы деградации. В полимерных материалах концентрация влаги 0,05–0,1% по массе может увеличивать токи утечки в 2–3 раза, а в бумажной изоляции с маслом рост влаги до 0,2% снижает диэлектрическую прочность на 20–25%.
Основные механизмы ускоренного старения при наличии влаги и ионов:
- Повышение проводимости: ионы и вода создают локальные проводящие пути, увеличивая токи утечки и риск тепловых перегрузок.
- Усиление частичных разрядов: газовые включения и капли влаги снижают порог инициации разрядов и ускоряют их рост.
- Каталитическое разрушение полимеров: вода и кислые ионы ускоряют гидролиз макромолекул, снижая механическую и электрическую прочность.
- Рост локальных перенапряжений: ионная концентрация изменяет распределение поля, создавая зоны повышенной напряженности.
Для минимизации влияния влаги и примесей рекомендуется:
- Использовать материалы с низкой гигроскопичностью и высокой химической стойкостью.
- Контролировать влажность изоляции до 0,01–0,02% по массе, особенно в полимерных и бумажно-масляных системах.
- Применять дегазацию и фильтрацию электролитов и пропиточных жидкостей для снижения содержания ионов.
- Проектировать конструкцию так, чтобы исключить застой влаги и образование конденсата вблизи электродов и дефектов.
Соблюдение этих мер позволяет замедлить накопление дефектов, снизить частоту частичных разрядов и увеличить ресурс диэлектрика под длительным напряжением.
Вопрос-ответ:
Почему микропоры и включения в диэлектрике ускоряют старение материала под напряжением?
Микропоры и включения создают локальные области с повышенной напряженностью электрического поля. В этих зонах возникают частичные разряды, которые разрушают молекулярную структуру материала и образуют микроканалы. Со временем это приводит к снижению диэлектрической прочности и росту токов утечки. Даже при нормальном рабочем напряжении такие дефекты увеличивают риск преждевременного выхода из строя изоляции.
Как накопление объемного заряда влияет на распределение электрического поля в полимерах?
Объемный заряд формируется из-за инжекции носителей с электродов и их захвата в ловушках материала. Он искажает внутреннее электрическое поле, создавая локальные перенапряжения. Эти зоны усиливают дрейф и тепловое воздействие на макромолекулы, вызывая ускоренное образование микродефектов и снижение прочности изоляции. Остаточные поля сохраняются даже после отключения напряжения, увеличивая вероятность пробоя при повторном включении.
Какая роль влаги и ионных примесей в деградации диэлектриков?
Влага и ионные примеси повышают проводимость и формируют локальные токи утечки. Они снижают порог инициации частичных разрядов и ускоряют гидролиз полимерных цепей. Это приводит к росту микротрещин, уменьшению механической прочности и увеличению локальных перенапряжений. Контроль влажности до 0,01–0,02% и очистка пропиточных жидкостей позволяют существенно замедлить старение изоляции.
Почему длительное воздействие поля ниже пробивного значения может вызывать электрический древовидный пробой?
Даже при уровне напряжения 30–70% от кратковременной пробивной прочности возникают микропробои, которые формируют каналы деградации. Эти каналы растут вдоль силовых линий поля, соединяясь в ветвящуюся структуру, постепенно снижая прочность изоляции. Древовидная сеть остается почти незаметной до момента пробоя, а скорость роста увеличивается при высокой температуре и наличии влаги. Это делает изоляцию уязвимой при длительной эксплуатации.
Как электротепловые перегрузки влияют на срок службы полимерной изоляции?
Электротепловые перегрузки возникают при сочетании высоких токов утечки и повышенной напряженности поля, вызывая локальный нагрев. Даже повышение температуры на 10–15 °C ускоряет разрыв макромолекул и рост микродефектов. В горячих точках скорость снижения диэлектрической прочности возрастает, появляются очаги будущего пробоя. Контроль температуры и токов утечки позволяет продлить ресурс изоляции и уменьшить риск преждевременных отказов.
