Hairpin nat что это

Hairpin NAT – это механизм обработки сетевых пакетов, при котором устройство внутри локальной сети получает доступ к сервису по внешнему IP-адресу маршрутизатора и корректно возвращается обратно в ту же сеть. Такая ситуация возникает, когда DNS-запись домена указывает на публичный адрес, а клиент и сервер физически находятся за одним NAT-устройством.

Без поддержки Hairpin NAT соединение обрывается на этапе маршрутизации: роутер принимает запрос на свой внешний интерфейс, но не может сопоставить его с внутренним хостом и обратным маршрутом. В результате браузер не открывает сайт, почтовый клиент не подключается к серверу, а тестирование сервисов из локальной сети становится невозможным без обходных решений.

Hairpin NAT особенно важен в средах с порт-форвардингом, собственными веб-серверами, VPN, IP-камерами и почтовыми шлюзами. Он позволяет использовать единый домен и единые настройки доступа как из интернета, так и из локальной сети, без правок hosts-файлов, отдельных DNS-зон или прямых внутренних адресов.

Понимание принципов работы Hairpin NAT помогает корректно диагностировать сетевые сбои, отличать проблемы DNS от ограничений маршрутизатора и принимать обоснованные решения при выборе оборудования или прошивки. В статье разобраны механика работы, признаки отсутствия поддержки и практические сценарии применения в реальных сетях.

Hairpin NAT: что это и как работает

Ключевая особенность Hairpin NAT заключается в двойной трансляции. Входящий пакет от внутреннего клиента сначала обрабатывается как внешний, затем применяется правило DNAT для перенаправления на внутренний сервер, а после этого используется SNAT или masquerade, чтобы ответный трафик вернулся через тот же маршрутизатор, а не напрямую клиенту.

Если Hairpin NAT отсутствует, соединение разрывается из-за асимметричной маршрутизации: сервер отвечает напрямую клиенту, минуя NAT, и клиент отклоняет пакет как неожиданный. Это типовая причина, по которой сайт по доменному имени открывается из интернета, но не открывается из локальной сети.

На практике Hairpin NAT используется при размещении веб-серверов, почтовых сервисов, VPN-шлюзов и панелей управления оборудованием за одним маршрутизатором. Он избавляет от необходимости создавать отдельные DNS-записи для внутренней сети или менять конфигурацию клиентов.

При настройке следует убедиться, что правила NAT применяются к трафику, источником и назначением которого является одна и та же локальная подсеть. В системах на базе Linux это реализуется отдельными правилами в цепочках PREROUTING и POSTROUTING, а в потребительских роутерах – скрытой логикой прошивки.

Что такое Hairpin NAT и в каких сетевых сценариях он применяется

Необходимость Hairpin NAT возникает в сетях, где внешние и внутренние клиенты используют одинаковые адреса доступа к сервисам. Это характерно для инфраструктур с пробросом портов, доменными именами, привязанными к публичному IP, и отсутствием отдельного внутреннего DNS.

Наиболее распространённые сценарии применения включают:

• доступ к локальному веб-сайту по доменному имени, указывающему на внешний IP маршрутизатора;
• подключение к почтовому серверу или панели управления из внутренней сети без смены адресов;
• проверку работы сервисов с клиентских устройств внутри той же подсети, где размещён сервер;
• использование IP-камер, медиасерверов и систем видеонаблюдения по единому адресу доступа;
• работу VPN-сервисов, где клиенты внутри сети подключаются к внешнему адресу шлюза.

Hairpin NAT востребован как в домашних сетях, так и в малых офисах, где один маршрутизатор обслуживает пользователей и размещённые за ним сервисы. Отсутствие этой функции приводит к необходимости создавать раздельные конфигурации доступа, что усложняет администрирование.

Перед развёртыванием сервисов рекомендуется проверить поддержку Hairpin NAT в прошивке маршрутизатора или предусмотреть альтернативы:

1. настройку split-DNS с разными ответами для внутренней и внешней сети;
2. использование внутренних IP-адресов вместо доменных имён для локальных клиентов;
3. установку маршрутизатора с возможностью ручной настройки правил DNAT и SNAT.

В корпоративных средах Hairpin NAT часто реализуется на межсетевых экранах и Linux-шлюзах, где контроль маршрутизации и трансляции адресов выполняется на уровне отдельных правил.

Как работает Hairpin NAT на уровне маршрутизатора и таблиц NAT

Hairpin NAT реализуется на маршрутизаторе за счёт последовательной обработки пакетов в таблицах трансляции адресов, когда источник и назначение находятся в одной локальной подсети. Ключевое отличие от стандартного проброса портов заключается в том, что входящий трафик формально считается внешним, несмотря на внутреннее происхождение.

При обращении клиента к публичному IP маршрутизатора пакет сначала попадает в цепочку PREROUTING. Здесь срабатывает правило DNAT, которое заменяет внешний адрес назначения на внутренний IP сервера и соответствующий порт. На этом этапе маршрутизатор уже принимает решение о пересылке пакета обратно во внутренний интерфейс.

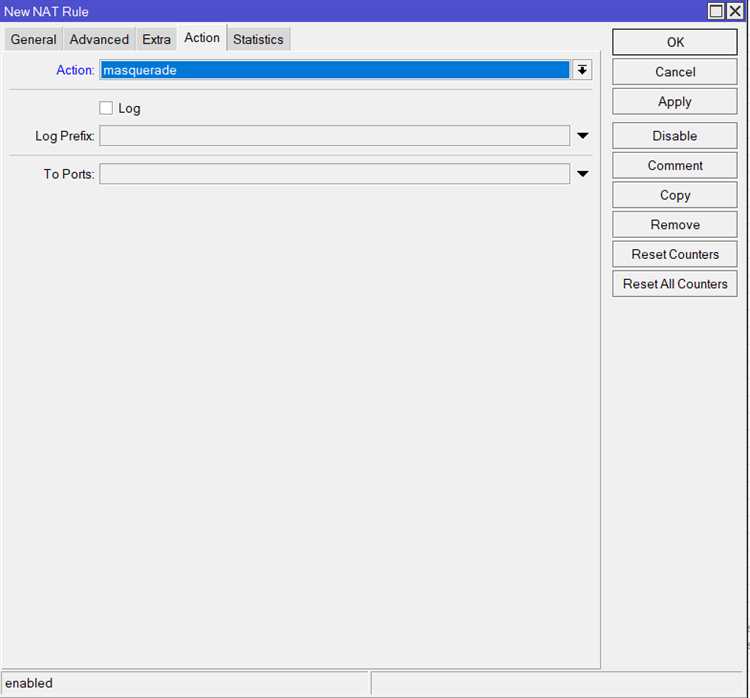

Далее, перед отправкой пакета серверу, применяется подмена адреса источника. Это выполняется в цепочке POSTROUTING с помощью SNAT или masquerade. Источником становится адрес самого маршрутизатора, что заставляет сервер отправлять ответ строго через него, а не напрямую клиенту.

Ответный трафик проходит обратную трансляцию на основе записей в таблице состояний NAT. Маршрутизатор сопоставляет параметры соединения, восстанавливает исходный адрес клиента и передаёт пакет внутрь сети. Благодаря этому сохраняется симметричная маршрутизация и корректная работа TCP- и UDP-сессий.

Для корректной работы Hairpin NAT правила должны охватывать трафик, где совпадают входной и выходной интерфейсы. На Linux-шлюзах это часто требует явного указания локальной подсети в условиях DNAT и SNAT, а также отключения оптимизаций, которые исключают локальный трафик из обработки NAT.

При диагностике проблем следует проверять наличие записей в таблице conntrack, порядок применения правил и отсутствие конфликтов с policy routing. Неправильная маска сети или пропущенный SNAT приводят к разрыву соединения на этапе возврата пакетов.

Почему без Hairpin NAT не открывается сервис по внешнему IP из локальной сети

При отсутствии Hairpin NAT маршрутизатор не способен корректно обработать ситуацию, когда внутренний клиент обращается к сервису по собственному публичному IP. Пакет доходит до роутера, но дальнейшая логика обработки нарушается из-за несоответствия маршрутов и состояний соединения.

Основная причина сбоя заключается в асимметричной маршрутизации. Запрос от клиента попадает на внешний интерфейс маршрутизатора и перенаправляется на внутренний сервер, однако ответный пакет сервер отправляет напрямую клиенту, минуя NAT. Клиент отклоняет такой ответ, поскольку ожидал его от внешнего адреса, а не от локального IP.

Дополнительную роль играет отсутствие подмены адреса источника. Без SNAT сервер видит реальный внутренний адрес клиента и выбирает кратчайший маршрут для ответа. Это разрывает логическую цепочку соединения, так как таблица состояний NAT на маршрутизаторе не получает ответный трафик.

На практике проблема проявляется одинаково:

домен открывается из интернета, но не загружается внутри сети;

подключение зависает без явной ошибки;

служба работает по внутреннему IP, но не по публичному.

Попытки решить проблему изменением DNS или отключением брандмауэра не дают результата, поскольку источник ошибки находится на уровне трансляции адресов. Единственный корректный вариант – обеспечить возврат ответного трафика через тот же маршрутизатор.

Hairpin NAT устраняет проблему за счёт принудительной подмены адреса источника на IP маршрутизатора. Сервер воспринимает запрос как пришедший извне и отправляет ответ обратно на шлюз, где NAT-состояние уже существует и может быть корректно сопоставлено с исходным клиентом.

Если маршрутизатор не поддерживает Hairpin NAT, допустимыми альтернативами остаются split-DNS или использование внутренних адресов для локальных клиентов, однако такие подходы усложняют поддержку и увеличивают риск ошибок в конфигурации.

Как проверить поддержку Hairpin NAT на домашнем или офисном роутере

Проверка поддержки Hairpin NAT требует воспроизведения ситуации, когда внутренний клиент обращается к сервису по публичному IP маршрутизатора. Процесс включает тестирование доступности порта и анализа маршрутизации пакетов.

Алгоритм проверки можно разделить на следующие шаги:

1. Определите внешний IP маршрутизатора. Это может быть WAN-адрес на интерфейсе или адрес, предоставленный провайдером.
2. Убедитесь, что на маршрутизаторе настроен проброс портов (port forwarding) к внутреннему серверу, например, веб-серверу или FTP.
3. С внутреннего клиента выполните подключение к внешнему IP и нужному порту с помощью:
• ping для ICMP (если разрешён)
• telnet или nc для TCP-порта
• curl или браузера для веб-сервиса
4. Если соединение устанавливается и сервис отвечает, Hairpin NAT поддерживается. Если запрос зависает или пакет теряется, функция отсутствует или заблокирована настройками брандмауэра.
5. Для точной диагностики на маршрутизаторах с расширенными логами проверьте записи NAT или conntrack, чтобы убедиться, что исходящий пакет от внутреннего клиента получает обратную трансляцию на шаге SNAT.

Дополнительно рекомендуется:

• Проверять работу на разных типах сервисов (HTTP, FTP, SSH), поскольку некоторые роутеры реализуют Hairpin NAT только для TCP.
• Тестировать с устройств в разных VLAN или подсетях, чтобы оценить ограничения локальной маршрутизации.
• При отсутствии поддержки Hairpin NAT рассмотреть альтернативу через split-DNS или настройку локальных записей hosts.

Следуя этим шагам, можно определить совместимость оборудования с Hairpin NAT и спланировать корректную конфигурацию внутренних сервисов без изменения публичных адресов.

Типичные проблемы Hairpin NAT и способы их диагностики

Наиболее распространённые ошибки:

• Ассиметричная маршрутизация: сервер отправляет ответ напрямую клиенту, минуя NAT. Диагностируется с помощью трассировки пакетов или анализа таблицы conntrack на маршрутизаторе.
• Отсутствие SNAT для внутреннего трафика: внутренний IP клиента не подменяется, и сервер отклоняет пакет. Проверяется с помощью tcpdump или логов брандмауэра, где виден реальный IP источника.
• Блокировка локального трафика прошивкой: некоторые маршрутизаторы не применяют Hairpin NAT к внутренним интерфейсам. Проверяется тестом подключения с нескольких устройств внутри сети и анализом правил NAT.
• Конфликты портов: если один порт используется одновременно для внешнего и внутреннего сервиса без корректной трансляции, соединение разрывается. Диагностируется проверкой таблиц NAT и правил проброса портов.
• Неправильная маска подсети: маршрутизатор не определяет внутренний трафик как локальный и не применяет DNAT/SNAT. Проверяется настройкой сети и проверкой IP-адресов интерфейсов.

Для диагностики рекомендуется:

1. Использовать утилиты ping, traceroute, tcpdump для отслеживания маршрута и подмены адресов.
2. Проверять таблицу состояний NAT (conntrack на Linux или аналогичные инструменты в прошивках роутеров).
3. Тестировать доступность сервиса по внутреннему и внешнему IP с нескольких устройств.
4. При необходимости корректировать правила DNAT и SNAT с учётом локальной подсети и портов.

Комплексная проверка позволяет выявить, на каком этапе разрывается соединение, и принять меры для корректной работы Hairpin NAT без изменения публичных адресов сервисов.

Практические примеры настройки Hairpin NAT на популярных маршрутизаторах

На большинстве домашних и офисных маршрутизаторов Hairpin NAT реализуется через правила порт-форвардинга с обязательной подменой адреса источника. Рассмотрим конкретные примеры для разных платформ.

На роутерах с прошивкой OpenWrt Hairpin NAT включается в настройках firewall и NAT:

• Создайте правило DNAT для внешнего порта на внутренний IP сервера.
• Включите опцию Hairpin NAT в разделе Masquerade или добавьте правило SNAT в цепочке POSTROUTING для локальной подсети.
• Проверьте работу с помощью curl или браузера, подключаясь к внешнему IP из локальной сети.

На устройствах TP-Link и Asus с веб-интерфейсом Hairpin NAT часто включён по умолчанию при настройке проброса портов:

• Настройте Virtual Server / Port Forwarding, указывая внутренний IP и порт сервиса.
• Убедитесь, что WAN IP совпадает с публичным адресом и активирован режим NAT.
• Тестируйте доступ из внутренней сети к внешнему IP. Если соединение не проходит, проверьте наличие отдельной опции «NAT Loopback» и включите её.

На Linux-шлюзах с iptables настройка выполняется вручную:

• Добавьте правило DNAT: iptables -t nat -A PREROUTING -d <WAN_IP> -p tcp —dport 80 -j DNAT —to-destination <LAN_IP>:80
• Добавьте SNAT для внутреннего трафика: iptables -t nat -A POSTROUTING -s <LAN_SUBNET> -d <LAN_IP> -j MASQUERADE
• Проверьте наличие записей в conntrack и убедитесь, что ответный трафик возвращается через NAT.

При настройке важно учитывать, что некоторые прошивки ограничивают Hairpin NAT для отдельных протоколов или VLAN. Рекомендуется тестировать все ключевые сервисы (HTTP, SSH, FTP) и при необходимости создавать отдельные правила SNAT для каждой подсети.

Следуя этим практическим шагам, можно обеспечить корректный доступ к сервисам по внешнему IP как из интернета, так и внутри локальной сети, не создавая дополнительных DNS-записей и не изменяя адресацию клиентов.

Вопрос-ответ:

Почему при попытке открыть локальный веб-сервер через внешний IP соединение не устанавливается?

Без Hairpin NAT маршрутизатор не может правильно обработать трафик, который идет из внутренней сети на свой внешний IP. Пакет доходит до маршрутизатора, но ответный пакет сервер отправляет напрямую клиенту, минуя NAT, из-за чего клиент отклоняет соединение. Для решения этой проблемы необходимо включить Hairpin NAT или использовать внутренний IP для доступа из локальной сети.

Как проверить, поддерживает ли мой роутер Hairpin NAT?

Для проверки используйте внутреннее устройство и попытайтесь подключиться к сервису по внешнему IP. Настройте проброс порта к внутреннему серверу и выполните ping, curl или telnet на внешний адрес. Если соединение проходит и сервер отвечает, Hairpin NAT работает. Если запрос зависает или теряется, роутер не поддерживает эту функцию или она отключена. На продвинутых прошивках можно дополнительно просмотреть таблицу состояний NAT или логи firewall.

Какие типичные ошибки возникают при настройке Hairpin NAT на Linux-шлюзе?

Чаще всего встречаются следующие проблемы: отсутствие SNAT для локального трафика, из-за чего сервер видит настоящий IP клиента и отправляет ответ напрямую; неправильная маска подсети, из-за чего пакеты не попадают под правила NAT; или конфликты портов при пробросе нескольких сервисов. Для диагностики используют tcpdump, проверку таблицы conntrack и последовательность правил DNAT и SNAT.

В каких сценариях использование Hairpin NAT наиболее оправдано?

Hairpin NAT необходим при размещении веб-серверов, почтовых шлюзов, VPN или IP-камер за одним маршрутизатором, когда клиенты внутри сети должны использовать публичный адрес. Это позволяет использовать один и тот же домен для доступа как из интернета, так и из локальной сети, без изменения конфигурации клиентов или создания отдельных DNS-записей.
