Icarus verilog как использовать

Icarus Verilog – это компилятор и симулятор HDL-кода, поддерживающий стандарты Verilog 2001 и частично SystemVerilog. Он позволяет проверять поведение цифровых схем без необходимости синтеза на реальном оборудовании. Для запуска проекта достаточно установить пакет через менеджер пакетов: apt install iverilog на Linux, brew install icarus-verilog на macOS или скачать готовые сборки для Windows.

Для проверки модуля рекомендуется сначала создать тестбенч, описывающий последовательность входных сигналов. Icarus Verilog компилирует основной модуль и тестбенч одной командой iverilog -o output.vvp source.v testbench.v. Полученный файл output.vvp запускается через vvp output.vvp, генерируя текстовые или файловые логи для анализа.

Для визуального контроля временных диаграмм интегрируется GTKWave. Она позволяет проверять точность задержек и согласованность сигналов между модулями. В среде Linux запуск осуществляется через gtkwave waveform.vcd, где waveform.vcd создается при симуляции с опцией $dumpfile и $dumpvars внутри тестбенча.

Важным шагом является организация проекта с разделением исходных файлов по функциональным блокам и отдельными тестами для каждого модуля. Это облегчает параллельное тестирование и ускоряет выявление ошибок. Использование скриптов для автоматизации компиляции и симуляции позволяет запускать комплексные проверки на несколько комбинаций входных сигналов без ручного вмешательства.

Установка Icarus Verilog на Windows, Linux и macOS

Icarus Verilog доступен для всех популярных операционных систем и может быть установлен как через пакетные менеджеры, так и через готовые бинарные сборки.

На Linux оптимальный способ установки – использовать стандартные репозитории:

• Для Debian/Ubuntu: sudo apt update и sudo apt install iverilog.
• Для Fedora: sudo dnf install iverilog.
• Для Arch Linux: sudo pacman -S iverilog.

После установки рекомендуется проверить версию командой:

iverilog -v

На macOS установка через Homebrew обеспечивает простое обновление и интеграцию с другими инструментами:

1. Установить Homebrew, если он отсутствует: /bin/bash -c «$(curl -fsSL https://raw.githubusercontent.com/Homebrew/install/HEAD/install.sh)»
2. Установить Icarus Verilog: brew install icarus-verilog
3. Проверить установку: iverilog -v

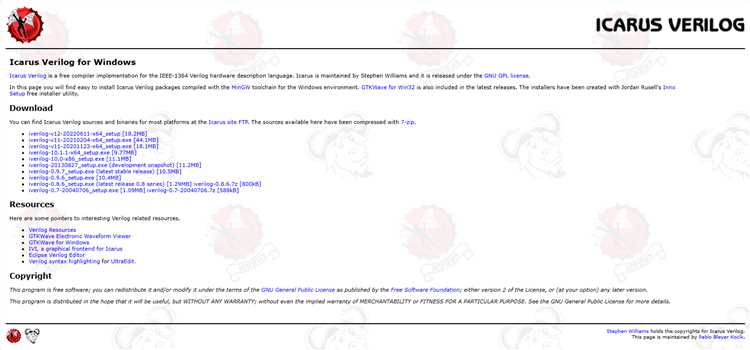

На Windows рекомендуется использовать готовые бинарные сборки с официального сайта или через пакетный менеджер Chocolatey:

• Сайт: https://bleyer.org/icarus/, скачать архив и добавить путь к bin в переменную среды PATH.
• Через Chocolatey: choco install iverilog.
• После установки проверить: iverilog -v.

Для всех систем полезно сразу проверить совместимость с GTKWave для визуализации сигналов, установив соответствующий пакет: sudo apt install gtkwave на Linux или brew install gtkwave на macOS.

Подготовка проекта Verilog для симуляции

Перед компиляцией с Icarus Verilog необходимо структурировать проект по модулям и тестбенчам. Рекомендуется создавать отдельную папку для исходного кода и отдельную для тестов, чтобы исключить пересечения имен и облегчить управление файлами.

Каждый модуль Verilog следует сохранять в отдельном файле с расширением .v. Например, alu.v для арифметико-логического блока и register.v для регистра. Это упрощает повторное использование модулей в разных проектах и ускоряет поиск ошибок.

Для симуляции требуется тестбенч, который имитирует входные сигналы и контролирует работу модулей. Тестбенч создается как отдельный файл, например alu_tb.v, и должен включать:

• Определение входных и выходных сигналов.
• Инициализацию сигналов с помощью initial блоков.
• Пошаговую генерацию тестовых данных с always или временными задержками #10.
• Команды для записи результатов в VCD файл через $dumpfile и $dumpvars.

Для комплексных проектов полезно создать главный файл, который подключает все модули и тестбенчи через директивы `include`. Это позволяет компилировать весь проект одной командой:

iverilog -o simulation.vvp main.v alu.v register.v alu_tb.v

При подготовке проекта важно контролировать совместимость версий Verilog и Icarus Verilog, избегать нестандартных конструкций и использовать явные размеры шины сигналов. Это предотвращает ошибки компиляции и некорректное поведение симуляции.

Компиляция исходного кода с помощью iverilog

Для компиляции исходного Verilog-кода используется утилита iverilog. Основная команда имеет формат: iverilog -o output.vvp file1.v file2.v …, где output.vvp – исполняемый файл для симуляции, а file1.v, file2.v и так далее – исходные модули и тестбенчи.

Рекомендуется указывать все модули и тестбенчи явно, чтобы избежать ошибок связывания. Для больших проектов удобно использовать главный файл, который подключает остальные через `include, что сокращает длину команды и уменьшает риск пропустить модуль.

При компиляции важно контролировать версию Icarus Verilog и стандарт языка, который используется в проекте. Для указания стандарта применяются ключи:

• -g2001 – Verilog 2001
• -g2012 – SystemVerilog 2012 (частичная поддержка)

iverilog -g2001 -Wall -o simulation.vvp main.v alu.v alu_tb.v

После успешной компиляции создается файл simulation.vvp, готовый для запуска через vvp. Для повторной компиляции рекомендуется очищать старые файлы .vvp, чтобы исключить конфликт версий и остаточные данные.

Запуск симуляции через vvp и анализ результатов

После компиляции проекта с помощью iverilog симуляция выполняется командой vvp simulation.vvp, где simulation.vvp – скомпилированный файл. Эта команда инициирует последовательное выполнение всех модулей и тестбенчей, имитируя поведение цифровой схемы во времени.

Для анализа сигналов рекомендуется использовать VCD-файлы, которые создаются внутри тестбенча с помощью $dumpfile(«waveform.vcd») и $dumpvars. После выполнения vvp файл waveform.vcd содержит полную временную диаграмму всех отслеживаемых сигналов.

Для визуализации сигналов подключается GTKWave командой gtkwave waveform.vcd. Рекомендуется заранее сохранять набор сигналов для просмотра через Save Waveform Configuration, чтобы при повторных симуляциях не настраивать фильтры заново.

При анализе важно проверять корректность всех временных интервалов и синхронизацию между модулями. Ошибки, такие как несоответствие задержек или неправильные переходы, выявляются через сочетание текстового $display и графического просмотра в GTKWave.

Создание тестбенчей для проверки модулей

Для каждого модуля рекомендуется создавать отдельный тестбенч с расширением _tb.v, например alu_tb.v для арифметико-логического блока. Такой подход облегчает изоляцию ошибок и параллельное тестирование нескольких компонентов.

В тестбенче необходимо:

• Определить все входные и выходные сигналы модуля через reg и wire.
• Создать экземпляр тестируемого модуля с корректным связыванием портов.
• Инициализировать сигналы через initial блоки и задавать последовательность тестов с временными задержками #.
• Использовать $monitor и $display для текстового контроля значений на каждом шаге симуляции.
• Записывать все сигналы в VCD файл с помощью $dumpfile и $dumpvars для последующего графического анализа в GTKWave.

Для сложных модулей полезно создавать несколько последовательных блоков тестов с разными комбинациями входных сигналов. Это позволяет покрыть граничные случаи и гарантировать корректность работы всех функциональных веток.

Рекомендуется проверять синтаксис и симуляцию тестбенча отдельно перед интеграцией с остальными модулями, чтобы минимизировать влияние ошибок на общий проект.

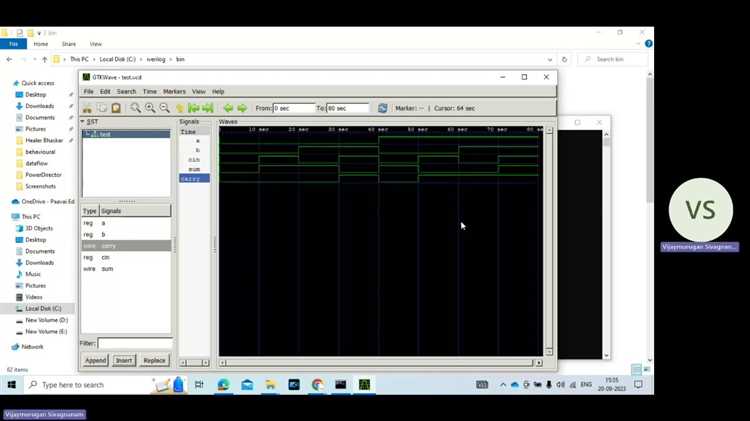

Отладка сигналов с использованием GTKWave

GTKWave используется для визуализации временных диаграмм сигналов, созданных во время симуляции Icarus Verilog. Для этого в тестбенче необходимо добавить команды $dumpfile(«waveform.vcd») и $dumpvars(0, tb_module), где tb_module – имя тестбенча. Это создаст VCD-файл с историей всех отслеживаемых сигналов.

Запуск GTKWave осуществляется командой:

gtkwave waveform.vcd

Для ускоренной отладки рекомендуется сразу сохранять конфигурацию сигналов через Save Waveform Configuration, чтобы при последующих симуляциях повторно загружать набор интересующих сигналов без ручного выбора.

При анализе важно проверять:

Для комплексных проектов рекомендуется разбивать сигналы по группам (входы, выходы, внутренние состояния) и использовать цветовую маркировку, что облегчает выявление несоответствий и ускоряет отладку.

Проверка временных характеристик и задержек

Для оценки временных характеристик модулей в Icarus Verilog используют комбинацию тестбенчей и VCD-файлов. В тестбенче необходимо задавать задержки через # и контролировать реакции модулей на последовательные сигналы. Например, #10 clk = ~clk; создает период 20 единиц времени для тактового сигнала.

Все ключевые сигналы рекомендуется записывать в VCD-файл через $dumpfile и $dumpvars для последующего анализа в GTKWave. В визуализаторе можно измерять интервалы между фронтами сигналов и проверять соответствие спецификации задержек и времени отклика.

Для цифровых схем с каскадными задержками важно проверять:

• Своевременность выхода относительно входного фронта.
• Накопление задержек при последовательных логических блоках.
• Совпадение фактического периода тактового сигнала с расчетным.
• Синхронизацию асинхронных сигналов и предотвращение гонок.

Для автоматизированного контроля временных характеристик можно использовать $time и $display, фиксируя моменты изменения сигналов. Это позволяет сравнивать фактические задержки с требуемыми и выявлять узкие места в проекте до этапа синтеза.

Автоматизация тестирования через скрипты

Автоматизация тестирования позволяет запускать компиляцию и симуляцию нескольких модулей без ручного ввода команд. Для этого используют shell-скрипты на Linux/macOS или batch/Powershell на Windows.

Типовой скрипт должен выполнять следующие шаги:

1. Очистка старых файлов симуляции, например rm -f *.vvp *.vcd.
2. Компиляция всех исходных модулей и тестбенчей через iverilog -o simulation.vvp *.v.
3. Запуск симуляции через vvp simulation.vvp.
4. Сбор и анализ результатов: проверка логов $display или автоматическая проверка VCD-файлов.

Дополнительно полезно сохранять временные диаграммы в отдельные папки с указанием даты и версии проекта. Например:

• mkdir -p results/$(date +%Y%m%d)
• mv waveform.vcd results/$(date +%Y%m%d)/alu_waveform.vcd

Такой подход ускоряет повторное тестирование после внесения изменений в код, упрощает сравнение версий и минимизирует вероятность пропуска ошибок при симуляции.

Вопрос-ответ:

Как правильно структурировать проект Verilog для симуляции в Icarus Verilog?

Проект лучше разделять на отдельные файлы для каждого модуля и отдельные файлы для тестбенчей. Каждый модуль сохраняется с расширением .v, например alu.v или register.v. Тестбенч создается в отдельном файле с добавлением суффикса _tb.v, например alu_tb.v. Такой подход позволяет изолировать ошибки, повторно использовать модули и упрощает компиляцию всех компонентов одной командой через iverilog.

Как использовать GTKWave для анализа сигналов из симуляции?

После запуска симуляции через vvp создается VCD-файл с помощью $dumpfile и $dumpvars. Для визуализации сигналов используется команда gtkwave waveform.vcd. Внутри GTKWave можно сгруппировать сигналы по категориям (входные, выходные, внутренние состояния), настроить цветовую маркировку и измерять интервалы между фронтами сигналов. Это помогает выявлять несоответствия тактовых сигналов и неправильные переходы.

Какие ошибки компиляции чаще всего возникают при использовании iverilog?

Наиболее распространенные ошибки связаны с синтаксисом Verilog, несовпадением размеров шин сигналов, неправильным подключением портов в тестбенчах и использованием нестандартных конструкций, не поддерживаемых выбранной версией Icarus Verilog. При компиляции ошибки выводятся с указанием строки и типа нарушения, что облегчает их исправление. Для подробного контроля рекомендуется включать флаг -Wall для отображения всех предупреждений.

Как проверить задержки и временные характеристики модулей в симуляции?

Для этого в тестбенче задаются задержки с помощью #, например #10 clk = ~clk; для формирования периода тактового сигнала. Сигналы фиксируются в VCD-файле с помощью $dumpfile и $dumpvars. После симуляции временные диаграммы открываются в GTKWave, где можно измерять интервалы между фронтами сигналов и контролировать соответствие задержек проектной документации. Для более точного контроля используют $time и $display, чтобы фиксировать моменты изменений сигналов.

Можно ли автоматизировать тестирование нескольких модулей одновременно?

Да, для этого создаются скрипты на shell или batch, которые последовательно выполняют очистку старых файлов, компиляцию всех модулей и тестбенчей, запуск симуляции через vvp и сбор результатов. Скрипт может сохранять VCD-файлы и логи в отдельные папки с указанием даты или версии проекта, что облегчает сравнение результатов и повторные запуски тестов. Можно добавлять условия проверки статуса каждого теста и продолжать выполнение даже при ошибках отдельных модулей.

Как правильно настроить тестбенч для проверки сложного модуля с несколькими входами и выходами?

Для модуля с большим количеством входов и выходов следует создавать отдельный тестбенч, где каждый сигнал определяется через reg для входов и wire для выходов. Модуль подключается через явное связывание портов. В тестбенче задаются последовательности входных данных с помощью initial и always блоков, чтобы проверять реакцию модуля на разные комбинации сигналов. Все изменения сигналов записываются в VCD-файл через $dumpfile и $dumpvars, что позволяет просматривать временные диаграммы в GTKWave и контролировать корректность работы.

Как автоматизировать проверку нескольких версий одного модуля без постоянного ручного запуска симуляций?

Для этого создаются скрипты на shell или batch, которые выполняют последовательность действий: очистка старых файлов vvp и vcd, компиляция нужной версии модуля с тестбенчем через iverilog -o simulation.vvp, запуск симуляции vvp simulation.vvp и сохранение VCD-файла в отдельную папку с указанием версии или даты. Скрипт может автоматически повторять процесс для нескольких версий, сохраняя логи и временные диаграммы, что позволяет сравнивать результаты между версиями и выявлять изменения в поведении модуля без ручного вмешательства.
