E house – это компактная модульная электростанция, собранная в контейнерном или каркасном корпусе, которая объединяет трансформаторы, распределительные устройства, системы автоматизации и защиты. Такие модули применяются для быстрого развертывания сетевой инфраструктуры и промышленного электроснабжения без необходимости строительства капитального здания.
Внутри E house устанавливаются трансформаторы мощностью от 100 до 5000 кВА, распределительные щиты до 10 кВ, а также системы аварийного отключения и контроля температуры. Модули подключаются к внешней сети через стандартные кабельные вводы и могут работать как автономно, так и в составе более крупной распределительной системы.
Проектирование E house учитывает особенности эксплуатации: вентиляция, шумоизоляция, пожарная безопасность и климатические условия региона. Для влажного климата или низких температур применяются герметичные корпуса с кондиционерами и обогревателями, что позволяет сохранить работоспособность оборудования при температурах от -40 до +50°C.
Монтаж E house занимает 1–3 дня при готовой площадке и минимальном подключении к внешним сетям. Это сокращает сроки ввода в эксплуатацию и снижает потребность в трудоемких строительных работах. Для промышленных объектов E house обеспечивает стабильное питание насосов, компрессоров и систем автоматизации, предотвращая перебои и сбои в работе оборудования.
E house: что это и как работает
E house представляет собой модульную электроустановку, где в одном контейнере объединены трансформаторы, распределительные устройства, системы автоматики и защиты. Корпус из стали с антикоррозийным покрытием позволяет использовать модуль на открытом воздухе и в сложных климатических условиях.
Электрическая часть E house обычно включает трансформаторы от 100 до 5000 кВА, низковольтные и высоковольтные распределительные щиты, устройства защитного отключения и системы мониторинга состояния оборудования. Все компоненты подключены через шины и кабельные вводы, что упрощает сборку и обслуживание.
Для работы E house достаточно подключить модуль к внешней сети и заземлению. Система автоматизации контролирует нагрузку, напряжение, ток и температуру, обеспечивая безопасную эксплуатацию и предотвращение перегрузок. Встроенные датчики отправляют данные на SCADA или локальные панели управления.
Рекомендуется располагать E house на ровной бетонной площадке с дренажем и ограниченным доступом посторонних. Для поддержания температуры внутри используются вентиляторы, кондиционеры или обогреватели, что гарантирует стабильную работу при диапазоне температур от -40 до +50°C. Техническое обслуживание включает проверку соединений, работу вентиляторов, состояние трансформаторов и защитных устройств каждые 6–12 месяцев.
Основные функции E house и их назначение
E house выполняет несколько ключевых функций, обеспечивая надежное и безопасное электроснабжение промышленного объекта или временной инфраструктуры. Основные функции включают:
- Трансформация напряжения: понижение высокого напряжения сети до уровня, необходимого для промышленного оборудования (обычно от 6–10 кВ до 0,4 кВ).
- Распределение энергии: передача электрической мощности к разным потребителям через низковольтные и высоковольтные щиты с возможностью секционирования.
- Защита оборудования: автоматическое отключение при коротком замыкании, перегрузке или скачках напряжения для предотвращения повреждений трансформаторов и подключенных устройств.
- Мониторинг и управление: контроль температуры, тока, напряжения и состояния компонентов через встроенные панели управления или SCADA-системы.
- Автономная работа: возможность подключения резервных источников питания, поддержка работы при временном отключении внешней сети.
Для эффективного использования рекомендуется заранее определить нагрузку на каждый распределительный щит и тип трансформатора, выбрать соответствующие защитные устройства и настроить систему автоматизации под реальный режим эксплуатации. E house особенно полезен для объектов с ограниченным временем монтажа или в условиях, где капитальное строительство невозможно.
Типы E house и их конструктивные особенности
E house классифицируются по конструкции корпуса, уровню напряжения и типу оборудования внутри. Основные типы включают:
| Тип E house | Конструктивные особенности | Рекомендации по использованию |
|---|---|---|
| Контейнерный модуль | Стальной контейнер 20–40 футов, герметичная дверь, антикоррозийное покрытие, вентиляционные системы | Подходит для временных объектов, мобильных установок, строительства промышленных площадок |
| Каркасный корпус | Металлокаркас с панелями из сендвич-материалов, облегчённый вес, модульная сборка | Используется на постоянных объектах, где важна экономия веса и возможность расширения |
| Высоковольтный E house | Встроенные трансформаторы 6–35 кВ, высоковольтные распределительные щиты, усиленная изоляция и заземление | Применяется для крупных промышленных предприятий и распределительных сетей |
| Низковольтный E house | Распределительные устройства до 1 кВ, системы управления и защиты, компактные размеры | Идеален для автоматизации производственных линий и небольших объектов |
При выборе типа E house необходимо учитывать климатические условия, нагрузку на оборудование, доступность места для установки и требования к безопасности. Контейнерные модули удобны для быстрого развертывания, а каркасные позволяют легко модифицировать внутреннее пространство для специфических задач.

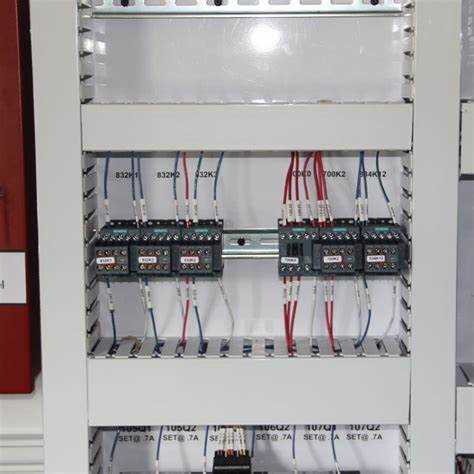

Как подключается электрическое оборудование внутри E house
Подключение оборудования в E house выполняется по строгой последовательности для обеспечения безопасности и надежности работы. Внутри модуля расположены трансформаторы, распределительные щиты и системы автоматизации, которые соединяются кабелями и шинами.
- Подключение трансформаторов: первичная обмотка подключается к высоковольтной линии через вводное устройство, вторичная – к низковольтным щитам.
- Монтаж распределительных щитов: щиты фиксируются на полу или стене, соединяются с трансформаторами и внешней сетью через медные шины и кабельные вводы.
- Подключение защитных устройств: автоматические выключатели, предохранители и реле устанавливаются на линии нагрузки для защиты оборудования от перегрузок и коротких замыканий.
- Системы автоматизации и мониторинга: подключают датчики температуры, тока, напряжения и другие контрольные элементы к центральной панели управления или SCADA-системе.
Рекомендуется проверять все соединения на плотность контактов и правильность фазировки, а также выполнять тестирование системы под нагрузкой перед запуском. Кабели внутри E house должны иметь маркировку и быть уложены без натяжения для предотвращения механических повреждений.
Системы управления и мониторинга в E house
Системы управления и мониторинга в E house обеспечивают контроль работы трансформаторов, распределительных щитов и вспомогательного оборудования в режиме реального времени. Основная задача – поддержание стабильного электроснабжения и предотвращение аварийных ситуаций.
Мониторинг включает измерение тока, напряжения, мощности, температуры трансформаторов и щитов, а также уровня вибрации и состояния вентиляторов. Данные передаются на локальные панели управления или на SCADA-систему, что позволяет оперативно реагировать на перегрузки или отклонения параметров.
Система управления позволяет автоматически включать и отключать нагрузку, переключать секции щитов, активировать резервные источники питания и управлять климатическими системами корпуса. Настройка логики управления выполняется с учетом максимальной нагрузки оборудования и допустимых диапазонов температуры и напряжения.
Рекомендуется устанавливать тревожные сигналы и уведомления о выходе параметров за пределы нормы, проводить регулярное тестирование сенсоров и систем автоматизации каждые 6 месяцев, а также сохранять архив данных для анализа и прогнозирования технического обслуживания.
Материалы и сборка модульных E house
Корпус модульного E house изготавливается из стального листа толщиной 3–6 мм с антикоррозийным покрытием и порошковой покраской, что обеспечивает защиту от влаги и химического воздействия. В каркасных моделях используется профильная сталь с сендвич-панелями толщиной 50–80 мм для теплоизоляции и звукоизоляции.
Пол модулей обычно выполнен из стального листа с антипылевым покрытием и встроенными каналами для кабелей. Крепеж оборудования осуществляется через сварные или болтовые соединения, позволяя легко заменять или добавлять компоненты без демонтажа корпуса.
Сборка E house выполняется на производственной площадке, где устанавливаются трансформаторы, распределительные щиты, системы автоматизации и вентиляции. Модули тестируются на герметичность, прочность и правильность электрических соединений перед транспортировкой на объект.
Рекомендуется при монтаже предусмотреть доступ к каждому узлу для обслуживания и замены оборудования, а также обеспечить вентиляцию с фильтрацией воздуха и защиту от попадания осадков. Для перевозки используются стандартные транспортные контейнеры или крановое оборудование в зависимости от веса и размеров модуля.
Примеры использования E house в промышленности
E house применяются в нефтегазовой, металлургической, химической и строительной промышленности для быстрого и надежного электроснабжения объектов. В нефтегазовой отрасли модули обеспечивают питание насосных станций, компрессоров и систем автоматизации на удаленных месторождениях.
В металлургии E house используется для подключения печей, конвейеров и систем вентиляции, где требуется стабильное напряжение и защита от перегрузок. В химических производствах модули обеспечивают питание реакторов, насосов и системы контроля параметров технологических процессов.
На строительных площадках E house служат временными электростанциями для кранов, бетономешалок и освещения, позволяя запускать объект без капитального подключения к сети. В промышленной автоматизации модуль обеспечивает питание и контроль линии с высокими требованиями к бесперебойной работе.
Рекомендуется выбирать тип E house с учетом мощности оборудования и внешних условий эксплуатации. Для объектов с переменной нагрузкой целесообразно использовать модули с резервированием и системой автоматического переключения источников питания.
Техническое обслуживание и проверка безопасности E house
Техническое обслуживание E house направлено на поддержание надежной работы трансформаторов, распределительных щитов и систем автоматизации. Рекомендуется выполнять осмотр и проверку каждые 6–12 месяцев, включая контроль контактов, состояние кабелей и крепежа оборудования.
Проверка трансформаторов: измерение температуры масла, уровня изоляции, состояния обмоток и заземления. Любые отклонения от нормы требуют оперативного вмешательства для предотвращения перегрева или короткого замыкания.
Осмотр распределительных щитов: проверка работы автоматических выключателей, предохранителей и реле защиты. Рекомендуется проводить тесты с имитацией перегрузки для подтверждения срабатывания защитных устройств.
Мониторинг систем управления и датчиков: проверка корректности показаний температуры, тока и напряжения, тестирование сигналов тревоги и связи с SCADA. Обновление программного обеспечения контроллеров обеспечивает стабильную работу логики управления.
Рекомендации по безопасности: соблюдать заземление корпуса, контролировать герметичность корпуса и вентиляционных систем, исключать доступ посторонних лиц и фиксировать все действия по техническому обслуживанию в журнале для анализа работы модуля.
Экономические и эксплуатационные преимущества E house
E house сокращает сроки ввода объектов в эксплуатацию: монтаж модуля занимает 1–3 дня на подготовленной площадке, что исключает длительное строительство и снижает расходы на рабочую силу и материалы. Модульные решения позволяют расширять мощность без капитальных перестроек, добавляя новые секции и распределительные щиты.
Эксплуатационные преимущества включают снижение затрат на обслуживание: трансформаторы и щиты собраны в едином корпусе, что облегчает доступ для проверки и ремонта. Системы автоматизации и мониторинга предотвращают перегрузки и аварии, минимизируя простой оборудования и потери производства.
Энергоэффективность обеспечивается использованием трансформаторов с низкими потерями, регулировкой вентиляторов и обогревателей по реальной нагрузке, что снижает потребление электроэнергии для поддержания оптимальной температуры корпуса. Для объектов с переменной нагрузкой рекомендуется выбирать E house с резервированием источников питания, что снижает финансовые риски при отключении сети.
Рекомендуется планировать установку E house с учетом будущего расширения и реальной нагрузки оборудования, чтобы максимально использовать модульность и минимизировать капитальные и эксплуатационные затраты на ближайшие 10–15 лет.
Вопрос-ответ:
Для каких типов промышленного оборудования чаще всего используют E house?
E house применяются для питания насосов, компрессоров, печей, конвейеров и систем автоматизации на промышленных объектах. В нефтегазовой отрасли модули обеспечивают работу насосных станций на удаленных месторождениях, в металлургии — электрическое питание печей и конвейеров, а на строительных площадках — временное питание кранов, бетономешалок и освещения.
Какие меры безопасности нужно соблюдать при эксплуатации E house?
Необходимо поддерживать исправное заземление корпуса, контролировать герметичность дверей и вентиляционных систем, исключать доступ посторонних лиц и регулярно проверять защитные устройства, такие как автоматические выключатели и предохранители. Также рекомендуется вести журнал проверок и фиксировать любые изменения состояния оборудования.
Какой климат E house может выдерживать без дополнительных модификаций?
Стандартные модули рассчитаны на эксплуатацию при температурах от -40 до +50°C. В корпусе предусмотрена естественная или принудительная вентиляция, а при необходимости устанавливаются кондиционеры и обогреватели для поддержания стабильного микроклимата внутри модуля. Это позволяет сохранять работоспособность трансформаторов и щитов в холодных и жарких регионах.
Как выполняется подключение оборудования внутри E house?
Сначала прокладываются кабельные трассы и устанавливаются кабельные каналы. Затем подключаются трансформаторы: первичная обмотка к внешней сети, вторичная — к распределительным щитам. Автоматические выключатели, предохранители и реле защиты устанавливаются на линии нагрузки. В конце подключаются датчики температуры, тока и напряжения к системе управления, после чего выполняется тестирование под нагрузкой для проверки корректности работы всех компонентов.
