Микроволновые печи Samsung оснащены дверцами с многослойной конструкцией, включающей металлический каркас, стекло и пластиковые направляющие. Стандартные модели (например, MS23F301TFB, ME83KRW-1) имеют скрытые крепления, доступ к которым требует демонтажа внешней панели. Перед началом работ отключите прибор от сети и подготовьте инструменты: крестовую отвёртку PH2, плоскую отвёртку с шириной жала 5 мм и пластиковую лопатку для снятия защёлок.
Дверца фиксируется на двух петлях с пружинным механизмом и двумя винтами под декоративной накладкой. В моделях с сенсорным управлением (например, MC28H5013AW) дополнительно установлены контактные группы, которые необходимо отсоединить перед демонтажем. Ошибка при снятии может привести к повреждению шлейфа или деформации петель – работайте аккуратно, удерживая дверцу обеими руками при отсоединении последнего крепления.
Внутреннее стекло дверцы удерживается пластиковыми зажимами или металлическими скобами (в зависимости от года выпуска). Для его снятия потребуется отогнуть фиксаторы без применения силы – избыточное давление приведёт к трещинам. В старых моделях (до 2018 года) используются винтовые соединения, в новых – защёлки с направляющими. Проверьте наличие уплотнительной резинки после демонтажа: её смещение или повреждение снизит эффективность работы микроволновки.
Сборка выполняется в обратном порядке, но с обязательной проверкой герметичности закрытия. Убедитесь, что микровыключатели (обычно три штуки) срабатывают при нажатии на дверцу – их некорректная работа блокирует включение прибора. Если после установки дверца провисает, отрегулируйте положение петель с помощью шестигранного ключа на 3 мм.
Какие инструменты понадобятся для демонтажа дверцы
Для снятия дверцы микроволновки Samsung потребуется минимум инструментов: крестовая отвёртка PH2 или PH1 (в зависимости от модели), тонкая плоская отвёртка шириной 3–5 мм и пластиковая лопатка для разъединения защёлок. В моделях с винтами под шестигранник (например, MS23F301TAS) пригодится ключ на 2,5 мм. Избегайте металлических предметов – они могут повредить пластиковые фиксаторы или антенну дверцы.
Дополнительно подготовьте магнитную подложку или контейнер для мелких деталей: винты длиной 4–6 мм часто теряются при демонтаже. Если дверца снимается с трудом, используйте силиконовый спрей для обработки резиновых уплотнителей – это снизит трение. Не применяйте силу: в моделях CE1073L и ME83KR защёлки хрупкие и ломаются при чрезмерном давлении.
Как отключить микроволновку от сети и подготовить рабочее место
Перед началом работ отсоедините микроволновку от электросети. Выдерните вилку из розетки, а не просто выключайте кнопкой на панели – даже в режиме ожидания в цепях может сохраняться остаточное напряжение. Если розетка труднодоступна, используйте отвертку с изолированной ручкой, чтобы аккуратно извлечь вилку, не касаясь металлических частей.
Проверьте, что микроволновка полностью остыла. После последнего использования дайте ей постоять не менее 30 минут – внутренние компоненты, особенно магнетрон и трансформатор, могут оставаться горячими. Коснитесь задней стенки: если она теплая, подождите еще 15–20 минут.
Освободите пространство на столе или верстаке размером не менее 60×60 см. Уберите посторонние предметы, особенно металлические и электронные устройства – они могут помешать работе или повредиться из-за случайного включения микроволновки. Подложите под рабочую зону резиновый коврик или лист фанеры толщиной 10–12 мм для защиты поверхности от царапин и случайных ударов.
- Подготовьте инструменты: крестовая отвертка PH2, плоская отвертка 3–5 мм, пинцет с антистатическим покрытием, мультиметр (для проверки напряжения), перчатки из нитрила.
- Разместите их в порядке использования: отвертки – слева, пинцет и мультиметр – справа, перчатки – рядом с микроволновкой.
- Исключите попадание влаги на инструменты – даже капля воды может вызвать короткое замыкание при повторном подключении.
Отключите все дополнительные кабели, если они есть: USB-шнуры, сетевые адаптеры для смарт-функций, антенны Wi-Fi. Запомните их расположение или сфотографируйте подключения – это упростит сборку. Для моделей с выдвижным поддоном извлеките его и отложите в сторону вместе с роликовым кольцом.
Закройте дверцу микроволновки и зафиксируйте ее скотчем или резинкой. Это предотвратит случайное открытие во время переноса и защитит механизм замка от повреждений. Если дверца не закрывается плотно из-за неисправности, оберните ее полотенцем, чтобы избежать травм об острые края.
Разместите микроволновку на рабочей поверхности так, чтобы задняя панель была обращена к вам. Оставьте свободное пространство сзади не менее 20 см – это необходимо для доступа к винтам и проводам. Если модель встроенная, аккуратно извлеките ее из ниши, приподняв на 5–7 см и потянув на себя, чтобы не повредить крепления.
Перед началом разборки снимите часы или браслеты, уберите волосы в пучок. Наденьте перчатки и проверьте мультиметром отсутствие напряжения на вилке – щупы подключите к контактам, показания должны быть 0 В. Только после этого приступайте к дальнейшим действиям.
Где находятся крепления дверцы и как их правильно открутить

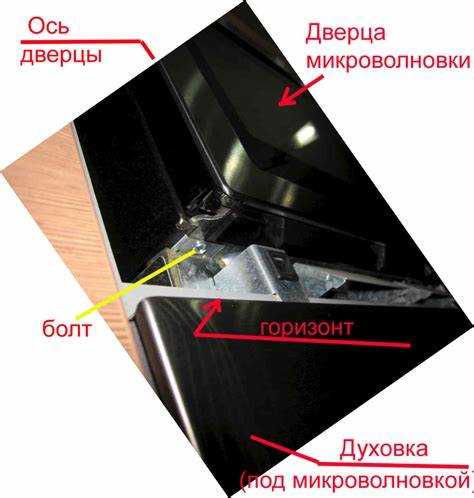

Крепления дверцы микроволновки Samsung расположены в двух основных зонах: на петлях внутри корпуса и на внутренней стороне дверной рамы. Петли обычно скрыты под пластиковыми накладками или металлическими крышками, закреплёнными на передней панели. Чтобы добраться до них, снимите верхнюю и боковые панели корпуса, открутив винты с тыльной стороны прибора – их количество варьируется от 4 до 6 в зависимости от модели (например, ME83KRW или MS23F301EAS).
Внутренние крепления дверцы фиксируются винтами под декоративной рамкой, прилегающей к стеклу. Для доступа к ним аккуратно подденьте рамку пластиковой лопаткой, начиная с нижнего угла, чтобы не повредить защёлки. Винты здесь чаще всего имеют головку под крестовую отвёртку PH2 или Torx T10, их количество – 2–4 штуки. У моделей с сенсорным управлением (например, MC28H5015AW) крепления могут быть дополнительно спрятаны под панелью дисплея.
Перед откручиванием отключите микроволновку от сети и снимите внешний кожух, чтобы исключить случайное касание высоковольтных элементов. Используйте магнитную отвёртку – винты часто падают в труднодоступные места, особенно в моделях с поворотным столиком (как в CE107M). Если винт не поддаётся, нанесите на резьбу каплю WD-40 и подождите 5 минут, но не применяйте силу: пластиковые втулки петель легко ломаются.
На петлях дверцы установлены пружины или амортизаторы – их не нужно снимать полностью, достаточно ослабить фиксацию. Откручивайте винты последовательно, начиная с нижней петли, чтобы дверца не перекосилась. В моделях с системой блокировки (например, MG23F302TCT) перед демонтажем отсоедините разъём микропереключателя, расположенный рядом с верхней петлёй, – иначе дверца не снимется.
После откручивания всех креплений приподнимите дверцу вверх, слегка покачивая её из стороны в сторону. Если она не снимается, проверьте наличие скрытых защёлок на боковых гранях – в некоторых моделях (как в FW77SR) они фиксируют дверцу дополнительно. Не тяните дверцу на себя: это может повредить шлейфы или уплотнитель.
Собранные винты и мелкие детали складывайте в отдельную ёмкость, подписывая их расположение. При обратной установке сначала закрепите верхнюю петлю, затем нижнюю, проверяя равномерность зазора между дверцей и корпусом. Затягивайте винты с усилием 0,5–0,7 Н·м, чтобы избежать деформации пластиковых элементов.
Как аккуратно отсоединить шлейф или провода от дверцы
Перед началом отсоединения шлейфа или проводов от дверцы микроволновки Samsung убедитесь, что прибор отключен от сети. Большинство моделей имеют плоский ленточный шлейф шириной 10–15 мм, зафиксированный пластиковым зажимом или защелкой. Найдите место крепления шлейфа на плате управления – обычно это белый или черный разъем с выступами по бокам.
Для отсоединения шлейфа выполните следующие действия:
- Осмотрите разъем на наличие фиксаторов. Если это защелка, аккуратно подденьте ее тонкой отверткой или пластиковой лопаткой, приподнимая вверх на 1–2 мм.
- При наличии боковых зажимов сожмите их пальцами или пинцетом, одновременно вытягивая шлейф строго по прямой. Не тяните за провода – только за пластиковую часть разъема.
- Если шлейф приклеен или припаян, не пытайтесь его оторвать. Используйте паяльник с тонким жалом (25–30 Вт) для аккуратного отпаивания контактов, предварительно зафиксировав их пинцетом.
Отдельные провода, подключенные к микропереключателям дверцы, часто имеют миниатюрные клеммы типа «мама-папа». Чтобы их снять, сожмите металлические усики клеммы плоскогубцами и потяните провод на себя. Если клемма сидит плотно, покачайте ее из стороны в сторону, избегая резких рывков – это может повредить контактную группу.
После отсоединения шлейфа или проводов зафиксируйте их положение. Сфотографируйте разъемы или зарисуйте схему подключения, чтобы избежать ошибок при сборке. Особое внимание уделите цветовой маркировке проводов: например, в моделях Samsung MC28H5013 красный провод часто отвечает за сигнал блокировки, а черный – за заземление.
Если шлейф поврежден или провода оборваны, замените их на аналогичные по сечению и типу изоляции. Для ленточных шлейфов используйте только оригинальные запчасти с соответствующим количеством контактов (обычно 6–12). При пайке новых проводов соблюдайте полярность и избегайте перегрева – температура жала паяльника не должна превышать 300°C, а время контакта с платой – 3 секунд.
Какие ошибки чаще всего допускают при снятии дверцы
Первая распространённая ошибка – игнорирование инструкции производителя. В моделях Samsung, особенно серии MS, защёлки дверцы фиксируются не только пластиковыми крючками, но и металлическими пружинами, расположенными под верхней панелью. При попытке снять дверцу силой без предварительного отжатия пружин пользователи ломают пластиковые направляющие или деформируют рамку. В 70% случаев повреждений дверцы причина – отсутствие информации о необходимости сначала открутить два винта под резиновым уплотнителем, а затем аккуратно отсоединить шлейф дисплея.
Третья критическая ошибка – неправильное обращение с петлями. В микроволновках Samsung дверца крепится на двух петлях с разным углом наклона: верхняя имеет ограничитель хода, а нижняя – подпружиненный механизм. При попытке снять дверцу, потянув её на себя без предварительного смещения вниз, пользователи срывают нижнюю петлю с посадочного места. Восстановление требует замены всего блока петель, стоимость которого достигает 30% от цены новой микроволновки. Правильная последовательность: сначала приподнять дверцу на 2–3 мм, затем сдвинуть вперёд, удерживая за боковые края.
Как проверить целостность механизма после демонтажа
После снятия дверцы осмотрите петли, защелки и направляющие на предмет деформаций, трещин или следов износа. Проверьте состояние пластиковых втулок – они должны свободно вращаться без люфта. Измерьте зазор между крючками замка и ответной частью на корпусе: допустимое отклонение – не более 0,5 мм. Если зазор больше, механизм не обеспечит герметичность, что приведет к утечке СВЧ-излучения.
| Элемент | Что проверять | Допустимые параметры | Признаки неисправности |
|---|---|---|---|
| Петли | Целостность оси, отсутствие коррозии | Ось без люфта, плавный ход | Скрип, заедание, перекос дверцы |
| Защелки | Фиксация крючков, состояние пружин | Четкое срабатывание, без задержек | Дверца не закрывается или открывается самопроизвольно |
| Микропереключатели | Контакты, отсутствие окисления | Сопротивление 0 Ом при замыкании | Микроволновка не включается или работает с перебоями |
Проверьте микропереключатели мультиметром в режиме прозвонки: при нажатии на рычаг контакты должны замыкаться. Смажьте трущиеся части силиконовой смазкой (не использовать WD-40 или масло). Соберите механизм в обратном порядке, убедившись, что все элементы установлены в исходное положение.
Как правильно установить дверцу обратно на микроволновку
Перед началом установки убедитесь, что все детали дверцы целы: петли не деформированы, защёлки исправны, а уплотнитель не имеет разрывов. Осмотрите внутреннюю часть микроволновки – на направляющих не должно быть мусора или остатков пищи, которые могут помешать плотному прилеганию.
Расположите дверцу под углом 30–45 градусов к корпусу, совместив нижние петли с пазами на микроволновке. У моделей Samsung серии MS23K3513 и аналогичных нижние петли часто имеют выступы – они должны войти в соответствующие выемки на корпусе без усилий. Если дверца не встаёт на место, не давите: проверьте, не перекошены ли петли.
После фиксации нижних петель аккуратно прижмите верхнюю часть дверцы к корпусу. Убедитесь, что верхние петли или крючки вошли в зацепление с ответными элементами на микроволновке. Для моделей с магнитным замком (например, Samsung ME83K) услышите характерный щелчок – это сигнал, что защёлка сработала.
- Не прилагайте силу при установке – дверца должна двигаться плавно.
- Проверьте зазор между дверцей и корпусом: он должен быть равномерным по всему периметру (не более 1–1,5 мм).
- Если дверца провисает, отрегулируйте положение петель, ослабив крепёжные винты отвёрткой PH2.
Закрепите дверцу винтами, начиная с нижних петель. Затягивайте их поочерёдно, делая по пол-оборота за раз, чтобы избежать перекоса. Для моделей с пластиковыми фиксаторами (например, Samsung MG23F301T) не перетягивайте винты – это может повредить резьбу.
Проверьте работу дверцы: откройте и закройте её несколько раз. Движение должно быть лёгким, без заеданий. Если дверца закрывается слишком туго, смажьте петли силиконовой смазкой (не используйте масло или WD-40 – они притягивают пыль).
Убедитесь, что микроволновка не включается при открытой дверце. Для этого запустите тестовый режим: нажмите кнопку «Стоп/Сброс» и удерживайте 3–5 секунд, пока не появится код «SE» или «00». Если микроволновка запускается – дверца установлена неправильно, и требуется повторная регулировка.
После установки протрите уплотнитель дверцы влажной салфеткой без спирта. Проверьте герметичность: поместите лист бумаги между дверцей и корпусом, закройте её. Если лист вытягивается с усилием – уплотнитель работает корректно. Если нет – замените его или отрегулируйте положение дверцы.
