PCIe Bifurcation позволяет разделять доступные линии PCIe на несколько независимых каналов, что повышает гибкость конфигурации оборудования. Например, слот x16 можно разделить на два x8 или четыре x4, что позволяет одновременно использовать несколько NVMe SSD или других PCIe устройств без снижения общей пропускной способности.
Для корректной работы Bifurcation требуется поддержка со стороны материнской платы и процессора. Большинство современных плат на чипсетах Intel Z590, X570 и аналогичных AMD позволяют настраивать Bifurcation через BIOS/UEFI. Важно проверять документацию платы, так как некоторые слоты поддерживают только определённые схемы разделения, например x8/x8, а другие x4/x4/x4/x4.

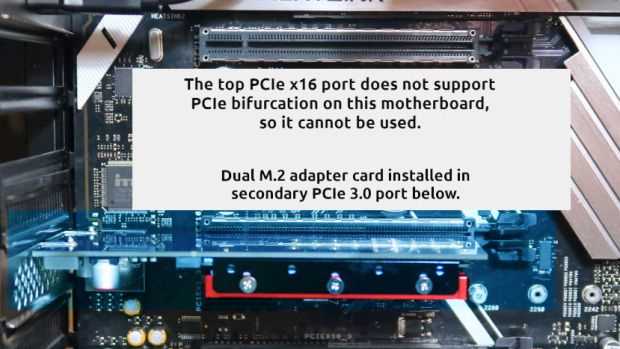

Настройка Bifurcation в BIOS обычно включает выбор схемы разделения для конкретного слота и активацию соответствующих функций. Неправильная конфигурация может привести к тому, что подключённые устройства не будут определяться системой или будут работать с пониженной скоростью.
Использование Bifurcation особенно актуально при создании NVMe RAID массивов или расширении серверных систем, где требуется максимальная плотность устройств. Опыт показывает, что правильная комбинация материнской платы, процессора и контроллера PCIe позволяет добиться стабильной работы с четырьмя NVMe SSD через один слот x16 без снижения производительности.

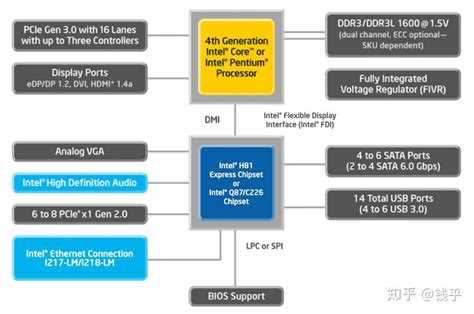

Что такое PCIe Bifurcation и как она работает

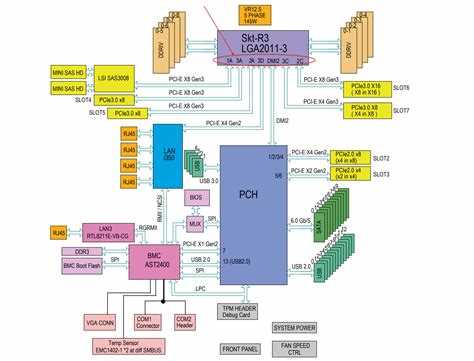

Работа Bifurcation основана на маршрутизации сигнальных линий PCIe через контроллер процессора или чипсета. При активации конкретной схемы в BIOS каждая группа линий начинает работать как отдельный слот, что обеспечивает независимый доступ к каждому подключённому устройству. Контроллер отслеживает распределение полосы пропускания, предотвращая конфликт между устройствами.
На практике Bifurcation часто используется для установки нескольких NVMe SSD через один слот x16 с помощью адаптеров M.2. Система видит каждый SSD как отдельное устройство PCIe, что позволяет создавать RAID массивы или расширять хранилище без потери скорости. Рекомендуется использовать сертифицированные адаптеры и проверять документацию материнской платы, чтобы выбранная схема разделения поддерживалась официально.
Для стабильной работы важно учитывать максимальную пропускную способность PCIe слота и суммарное энергопотребление подключаемых устройств. При перегрузке линии могут возникнуть ошибки передачи данных, снижение производительности или невозможность корректного определения устройств системой.

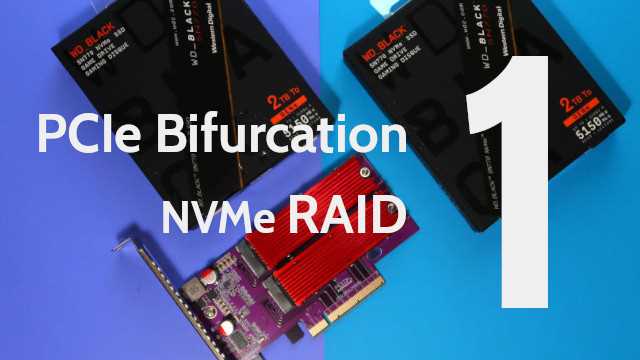

Типы Bifurcation: x8/x8, x4/x4/x4/x4 и их применение
Bifurcation x8/x8 разделяет слот x16 на два независимых канала по 8 линий каждый. Этот режим подходит для установки двух высокоскоростных NVMe SSD или двух плат расширения с высокой пропускной способностью, таких как графические карты или адаптеры 10GbE. Полоса пропускания каждого устройства остаётся достаточной для работы без ограничений.
Bifurcation x4/x4/x4/x4 делит слот x16 на четыре канала по 4 линии. Этот режим применяется для плотного размещения NVMe SSD через адаптеры с четырьмя M.2 разъёмами, позволяя создать RAID 0 или RAID 10 массивы для ускорения операций чтения и записи. Каждый канал обеспечивает до 4 линий PCIe, что на практике позволяет достигать скоростей до 32 ГБ/с на PCIe 4.0 при корректной конфигурации.
Выбор схемы Bifurcation зависит от типа используемых устройств и требований к пропускной способности. Например, для установки двух NVMe SSD с максимальной производительностью предпочтительнее x8/x8, тогда как для массового хранения через четыре SSD лучше использовать x4/x4/x4/x4. Материнская плата должна поддерживать выбранный режим, а BIOS корректно настраивать маршрутизацию линий для стабильной работы.
При использовании адаптеров рекомендуется проверять их совместимость с выбранной схемой Bifurcation. Неправильная комбинация может привести к снижению скорости или невозможности определения некоторых устройств. Оптимальная практика – использовать адаптеры и платы, сертифицированные для конкретной схемы разделения линий.
Вопрос-ответ:
Что произойдет, если включить Bifurcation на материнской плате, которая её не поддерживает?
Если материнская плата не поддерживает выбранную схему Bifurcation, подключенные устройства могут не определяться системой или работать с ограниченной пропускной способностью. В некоторых случаях слот x16 может полностью отключить подключенные устройства, поэтому перед настройкой важно проверять спецификации платы и документацию к BIOS.
Можно ли использовать Bifurcation для установки нескольких NVMe SSD через один слот PCIe x16?
Да, Bifurcation позволяет разделить слот x16 на несколько линий, например x8/x8 или x4/x4/x4/x4, что делает возможным подключение двух или четырех NVMe SSD через адаптеры. Это позволяет создать RAID массивы или увеличить объём хранилища без использования дополнительных слотов, при условии поддержки схемы со стороны платы и контроллера процессора.
Как влияет Bifurcation на производительность подключенных устройств?
Производительность напрямую зависит от количества линий, выделенных каждому устройству. Например, в режиме x8/x8 два устройства получают по 8 линий, что сохраняет высокую скорость передачи данных. В режиме x4/x4/x4/x4 каждый из четырёх устройств работает на 4 линиях, что подходит для NVMe SSD, но может быть ограничением для графических карт или сетевых адаптеров с высокой пропускной способностью.
Какие схемы Bifurcation поддерживаются чаще всего на современных материнских платах?
На большинстве плат с чипсетами Intel Z590, Z690, а также AMD X570 и B550 обычно поддерживаются схемы x8/x8 и x4/x4/x4/x4. Некоторые серверные платы предлагают более гибкие варианты, включая x8/x4/x4 или x4/x4/x8, но их использование ограничено конкретными слотами и контроллерами.
Нужны ли специальные адаптеры для использования Bifurcation с NVMe SSD?
Да, для установки нескольких NVMe SSD через один слот PCIe x16 требуются адаптеры с поддержкой соответствующей схемы Bifurcation. Адаптеры обеспечивают правильное распределение линий и подключение M.2 SSD к PCIe слотам. Использование неподдерживаемых адаптеров может привести к снижению скорости или к тому, что часть SSD не будет определяться системой.
Как правильно настроить PCIe Bifurcation в BIOS для нескольких NVMe SSD?
Для настройки Bifurcation сначала убедитесь, что слот PCIe и материнская плата поддерживают нужную схему разделения линий. В BIOS обычно нужно выбрать слот, включить функцию Bifurcation и указать схему, например x8/x8 или x4/x4/x4/x4. После сохранения настроек и перезагрузки система должна определить все подключённые устройства. Использование сертифицированных адаптеров M.2 повышает стабильность работы и предотвращает ошибки распознавания SSD.
Можно ли подключить графическую карту и несколько NVMe SSD через один слот x16 с Bifurcation?
Теоретически возможно, но на практике это зависит от схемы Bifurcation и требований к пропускной способности. Например, режим x8/x8 позволяет подключить два устройства с высокой нагрузкой, но если подключить графическую карту и три NVMe SSD через x4/x4/x8, карта может работать с ограничением полосы пропускания, что снизит её производительность. Рекомендуется проверять спецификации платы и контроллера PCIe, чтобы выбранная комбинация была поддержана.
