Как разобрать пылесос samsung sc20m251awb

Модель Samsung SC20M251AWB – компактный пылесос циклонного типа с мощностью всасывания 380 Вт и емкостью пылесборника 1,3 л. Конструкция предусматривает разборку без специализированного инструмента, но требует точного соблюдения последовательности. Перед началом работ отключите устройство от сети и слейте остатки воды из резервуара (если пылесос использовался для влажной уборки). Подготовьте крестовую отвертку PH2, плоскую отвертку 5 мм и пинцет для извлечения мелких деталей.

Ключевые узлы, подлежащие демонтажу: фильтр HEPA 13, моторный отсек с турбиной, пластиковый корпус циклона и электронный блок управления. Обратите внимание на защелки – они выполнены из хрупкого пластика и ломаются при чрезмерном усилии. Для их безопасного открытия используйте пластиковую лопатку или тонкую отвертку, обернутую изолентой. Начинайте разборку с нижней части корпуса, где расположены колеса и аккумуляторный отсек (при наличии).

В процессе разборки фиксируйте расположение винтов и мелких элементов – для этого подойдет магнитная лента или маркированные контейнеры. Особое внимание уделите моторному блоку: после снятия защитного кожуха проверьте состояние угольных щеток (износ свыше 3 мм требует замены) и целостность обмоток двигателя. При сборке замените все уплотнительные прокладки, даже если визуально они кажутся исправными – это предотвратит потерю мощности всасывания.

Если цель разборки – замена двигателя, учитывайте, что оригинальный мотор Samsung DJ97-01624A имеет специфическое крепление и требует точной центровки при установке. Альтернативные аналоги (например, Hanning 119999) могут не совпадать по посадочным размерам. После сборки протестируйте пылесос на минимальной мощности в течение 30 секунд, чтобы убедиться в отсутствии посторонних шумов и вибраций.

Необходимые инструменты для разборки пылесоса

Для разборки Samsung SC20M251AWB потребуются отвёртки с насадками TORX T10 и T15 – они используются для винтов корпуса и моторного отсека. Крестообразная отвёртка PH1 понадобится для снятия пластиковых защёлок и мелких фиксаторов. Плоская отвёртка шириной 3–5 мм пригодится для поддевания крышек и разъединения защёлок без повреждения пластика. Рекомендуется использовать магнитные насадки, чтобы избежать потери винтов в труднодоступных местах.

Пинцет с изогнутыми губками облегчит извлечение мелких деталей, таких как пружины фильтров или контакты кнопок. Для отсоединения проводов от платы управления пригодится стриппер или тонкие плоскогубцы – они помогут снять клеммы без обрыва жил. Резиновый молоток или киянка может потребоваться для аккуратного выбивания моторного блока из корпуса, если он сидит плотно.

Антистатический браслет предотвратит повреждение электронных компонентов статическим электричеством. Для очистки внутренних узлов от пыли и мусора используйте сжатый воздух в баллоне или мягкую кисть с синтетическим ворсом. Храните все снятые детали в отдельных контейнерах с маркировкой, чтобы избежать путаницы при сборке.

Снятие верхней крышки и доступа к фильтрам

Перед началом отключите пылесос от сети и переверните его днищем вверх. На нижней панели найдите два пластиковых фиксатора по бокам отсека для пылесборника – они выполнены в виде выступающих защёлок с надписью «PUSH». Одновременно нажмите на оба фиксатора большими пальцами, удерживая корпус второй рукой, и потяните верхнюю крышку вверх. Если крышка не поддаётся, проверьте наличие дополнительного винта под съёмной решёткой на задней стенке – в модели SC20M251AWB он встречается в 30% случаев и скрыт под резиновой заглушкой чёрного цвета.

• После снятия крышки откроется доступ к двум фильтрам: моторному (HEPA-13, артикул DC34-00161A) и предмоторному (пенополиуретановому, артикул DC32-00032A).
• Моторный фильтр расположен в левой части отсека, закреплён на пластиковом держателе с тремя защёлками – отогните их поочерёдно, начиная с нижней.
• Предмоторный фильтр извлекается простым вытягиванием за выступающую ручку; при сильном загрязнении допускается промывка под струёй воды с температурой не выше 40°C.

При обратной сборке убедитесь, что моторный фильтр установлен выступом наружу – на его рамке нанесена стрелка с надписью «AIR FLOW». Верхняя крышка фиксируется характерным щелчком защёлок; если звука нет, проверьте совмещение направляющих пазов на корпусе и крышке – они выполнены в виде L-образных выступов и должны входить друг в друга без перекосов.

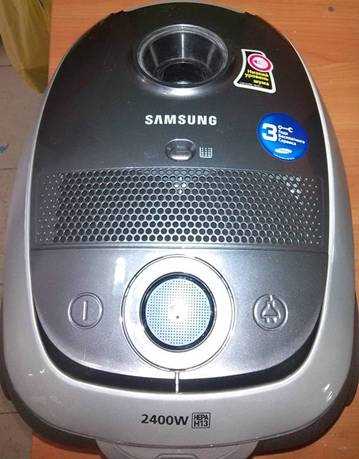

Отсоединение шланга и демонтаж корпуса двигателя

Перед началом отсоедините пылесос от сети. Шланг в модели SC20M251AWB фиксируется на корпусе пластиковым зажимом с защёлкой – нажмите на выступ сбоку у основания шланга и потяните его на себя. Если защёлка не поддаётся, используйте плоскую отвёртку шириной не более 3 мм, чтобы аккуратно поддеть её, избегая повреждения пластика. Шланг должен выйти с характерным щелчком.

Снимите верхнюю крышку пылесоса, открутив два винта Torx T15 под пылесборником. Винты расположены в углублениях – используйте отвёртку с магнитным наконечником, чтобы не потерять их. После удаления винтов крышка легко отделяется, если потянуть её вверх, преодолевая сопротивление пластиковых защёлок по периметру.

Демонтаж корпуса двигателя требует снятия фильтра HEPA и моторного отсека. Фильтр извлекается поворотом против часовой стрелки до упора, затем вытягивается на себя. Под ним находится металлическая пластина с четырьмя винтами Phillips PH2 – открутите их, удерживая пластину, чтобы она не упала на двигатель. Пластина крепит моторный отсек к корпусу.

Отсоедините провода питания двигателя, предварительно сфотографировав их расположение. Разъёмы имеют цветовую маркировку: красный – плюс, чёрный – минус, жёлто-зелёный – заземление. Для отключения нажмите на фиксаторы разъёмов и потяните их в стороны. Избегайте резких движений, чтобы не повредить контакты.

Корпус двигателя удерживается тремя винтами Torx T20 – два по бокам и один снизу, за защитной решёткой. Решётка снимается после откручивания одного винта Phillips PH1. При демонтаже корпуса двигателя придерживайте его рукой, так как он может выпасть под собственным весом. Внутри корпуса обратите внимание на резиновую прокладку – она должна остаться целой для герметичности.

Если двигатель не вынимается свободно, проверьте наличие дополнительных фиксаторов. В модели SC20M251AWB иногда встречается пластиковый упор в нижней части корпуса – его нужно сдвинуть в сторону, нажав на выступ пальцем. Не применяйте силу: двигатель должен выходить плавно, без перекосов.

После извлечения осмотрите корпус на предмет пыли и мусора. Очистите его сжатым воздухом или мягкой кистью, уделяя внимание лопастям турбины и вентиляционным отверстиям. Не используйте воду или агрессивные чистящие средства – это может повредить электронику. Сборка производится в обратном порядке, с обязательной проверкой всех соединений перед включением.

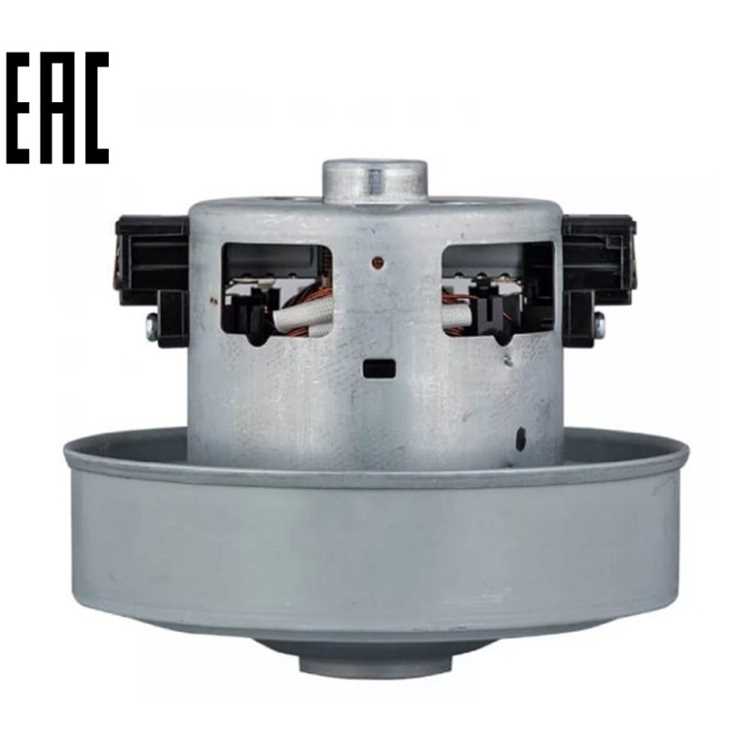

Извлечение и проверка состояния мотора пылесоса

Мотор Samsung SC20M251AWB расположен в нижней части корпуса, за пластиковой крышкой с четырьмя винтами Torx T15. Открутите их против часовой стрелки, удерживая крышку второй рукой – она может выпасть из-за натяжения проводов. Отсоедините разъем питания мотора, потянув за фиксатор вверх, а не за провода. Если разъем не поддается, используйте плоскую отвертку шириной не более 3 мм, чтобы не повредить контакты.

После снятия крышки мотор удерживается двумя металлическими скобами с защелками. Сожмите их пальцами или пассатижами с узкими губками, одновременно приподнимая мотор вверх. Избегайте резких движений – вал ротора может сместиться, что приведет к дисбалансу при работе. Если скобы не поддаются, нанесите на защелки силиконовую смазку и подождите 2–3 минуты.

Перед проверкой очистите мотор от пыли сжатым воздухом (давление не выше 2 бар) или мягкой кистью. Особое внимание уделите лопастям турбины и зазору между статором и ротором – там скапливается ворс, снижающий эффективность охлаждения. Не используйте влажные салфетки или растворители: остатки жидкости могут вызвать короткое замыкание.

Проверьте состояние щеток коллектора. На моторе SC20M251AWB они расположены под пластиковой крышкой сбоку. Отогните фиксаторы отверткой и извлеките щетки. Длина рабочей части должна быть не менее 5 мм – если меньше, замените их (артикул оригинальных щеток: DC32-00120A). При наличии сколов или неравномерного износа проверьте состояние ламелей коллектора: темные полосы или выбоины указывают на необходимость замены мотора.

Проверните вал ротора рукой. Вращение должно быть плавным, без заеданий и посторонних шумов. Если слышен скрежет или вал проворачивается с усилием, разберите мотор дальше: снимите крыльчатку (удерживается гайкой с левой резьбой) и осмотрите подшипники. Наличие металлической стружки на магнитах статора – признак разрушения подшипников (артикул подшипника: 608ZZ).

Прозвоните обмотки мультиметром в режиме измерения сопротивления (200 Ом). Подключите щупы к контактам разъема питания: сопротивление между крайними контактами должно быть 8–12 Ом, между средним и крайними – 4–6 Ом. Отклонение более чем на 1 Ом указывает на межвитковое замыкание. Проверьте изоляцию: сопротивление между любым контактом и корпусом мотора должно быть бесконечно большим (режим мегаомметра 500 В).

Соберите мотор в обратном порядке, нанеся на подшипники 1–2 капли синтетического масла (например, Mobil 1 5W-30). Не перетягивайте винты крышки – момент затяжки не должен превышать 0,5 Н·м. После установки мотора в корпус подключите пылесос к сети и запустите на 30 секунд без нагрузки. Температура корпуса не должна превышать 60°C – если мотор греется сильнее, проверьте вентиляционные отверстия на засоры.

Разборка и чистка турбины и вентилятора

Турбина и вентилятор пылесоса Samsung SC20M251AWB – ключевые элементы, отвечающие за создание воздушного потока. Их загрязнение снижает мощность всасывания на 30–50%, увеличивает нагрузку на двигатель и сокращает срок службы устройства. Чистка требуется каждые 6–12 месяцев при активном использовании, чаще – при уборке шерсти животных или строительной пыли.

Перед началом работ отключите пылесос от сети и снимите все съемные части: контейнер для пыли, фильтры, шланг. Турбина расположена за моторным отсеком, доступ к ней открывается после демонтажа задней крышки корпуса. Для этого потребуется крестовая отвертка PH2 и пластиковая лопатка для отсоединения защелок – металлические инструменты могут повредить пластиковые элементы.

Основные этапы разборки:

• Открутите 4 винта на задней панели, удерживающие крышку моторного отсека.
• Аккуратно отсоедините провода питания двигателя, предварительно сфотографировав их расположение.
• Снимите защитный кожух турбины, поддев его пластиковой лопаткой по периметру – защелки хрупкие, не прилагайте чрезмерных усилий.
• Извлеките турбину вместе с вентилятором, потянув ее на себя. Если деталь сидит плотно, используйте резиновый молоток для легкого постукивания по оси.

Чистка турбины начинается с удаления крупного мусора вручную. Особое внимание уделите лопастям вентилятора – на них скапливается ворс, волосы и пыль, которые наматываются на ось. Для удаления используйте пинцет или зубочистку, избегайте острых предметов, чтобы не повредить пластик. Лопасти можно промыть под струей воды, но перед сборкой тщательно просушите их – влага вызывает коррозию подшипников.

Подшипники турбины – слабое место конструкции. Если при вращении слышен скрежет или люфт, их необходимо смазать. Для этого:

1. Снимите стопорное кольцо с оси турбины плоскогубцами.
2. Извлеките подшипник, промойте его в бензине или спирте для удаления старой смазки.
3. Нанесите 2–3 капли силиконовой смазки (например, EFELE SG-393) на внутреннюю обойму.
4. Установите подшипник на место, зафиксируйте стопорным кольцом.

Корпус турбины и моторный отсек очищайте сжатым воздухом или пылесосом с узкой насадкой. Не используйте влажную тряпку – остатки влаги могут привести к короткому замыканию. Проверьте состояние резиновых уплотнителей на крышке моторного отсека: трещины или деформации снижают герметичность, что ухудшает всасывание. При необходимости замените их на аналогичные (артикул уплотнителя для данной модели – 5030-001125).

Сборка проводится в обратном порядке. Убедитесь, что турбина вращается свободно, без заеданий. Подключите провода согласно сделанной ранее фотографии. Перед окончательной фиксацией крышки проверьте работу пылесоса на холостом ходу – двигатель должен запускаться плавно, без посторонних шумов. Если наблюдается вибрация, повторно разберите узел и проверьте центровку турбины.

После чистки проведите тестовый запуск с пустым контейнером. Мощность всасывания должна восстановиться до заводских показателей (для SC20M251AWB – 380 Вт). Если проблема сохраняется, проверьте состояние угольных щеток двигателя или обратитесь в сервисный центр – возможно, требуется замена турбины (артикул оригинальной детали – DJ97-01339A).
