Tpm tcm что это

Модули TPM и TCM применяются как отдельные чипы или интегрированные блоки в составе материнских плат. Они выполняют функции аппаратного хранилища ключей, создают изолированную среду для криптографических операций и поддерживают проверку загрузочных компонентов через измерения, записываемые в специальные регистры.

TPM основан на стандартах консорциума TCG и широко используется в системах на базе Windows и Linux. Чип поддерживает генерацию ключей, работу с PCR-регистрами, шифрование диска средствами BitLocker и контроль прошивки UEFI. TCM создавался как локальная альтернатива со схожими механизмами, но с иными алгоритмами, набором команд и схемой сертификации.

Для корректной работы таких модулей требуется активировать их в BIOS или UEFI, выбрать режимы инициализации, сбросить прежние данные при смене платформы и проверить, правильно ли загружается система с учётом зарегистрированных измерений. При сбоях валидации загрузка может блокироваться, поэтому важно заранее сохранить ключи восстановления и учитывать особенности платформы, на которой установлен модуль.

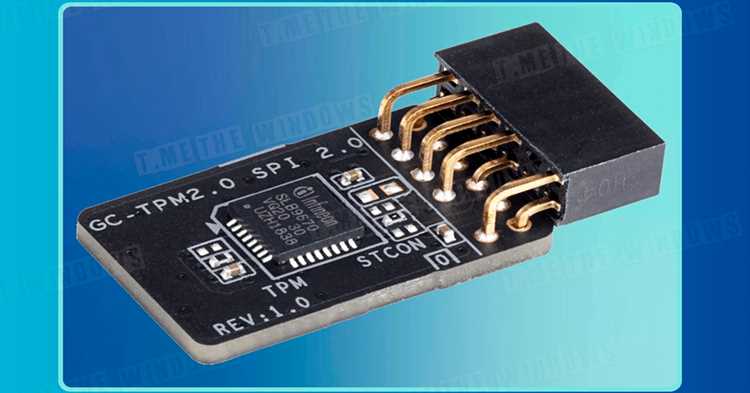

TPM и TCM: что это и как работают модули

TPM и TCM представляют собой аппаратные криптографические блоки, отвечающие за создание и хранение ключей, фиксацию измерений загрузочных компонентов и контроль изменений в конфигурации платформы. Чипы работают автономно от основной ОС и обеспечивают выполнение операций в изолированной среде.

• TPM использует спецификации TCG, поддерживает RSA, ECC, SHA-семейство, работу с PCR-регионами и операции, связанные с защитой загрузки UEFI. Применяется на серверах, рабочих станциях, ноутбуках и встраиваемых системах.
• TCM ориентирован на другой набор стандартов и алгоритмов. Характеризуется изменённой структурой команд и иной схемой валидации ключей, что важно учитывать при разработке и настройке программного обеспечения.

Оба модуля взаимодействуют с ОС через драйверы и API. Основные функции – генерация ключей, сохранение хэш-измерений, проверка целостности загрузки, работа с подписью данных и участие в процедурах шифрования дисков. При обращении к модулю операции выполняются внутри чипа, что исключает передачу приватных ключей в память устройства.

1. Инициализировать модуль в BIOS/UEFI и включить нужный режим работы.
2. Проверить наличие актуальной прошивки для чипа и совместимость с ОС.
3. Сформировать ключи и закрепить измерения загрузочных компонентов.
4. Настроить политики шифрования и подготовить ключи восстановления.

Такая последовательность снижает риск ошибок, связанных с некорректной привязкой ключей, неверно записанными PCR-значениями или несовместимыми параметрами прошивки. При обновлении оборудования важно сравнивать старые и новые измерения, чтобы избежать блокировки загрузки.

Назначение аппаратных модулей TPM и их роль в проверке целостности системы

TPM используется как отдельный криптографический блок, который обеспечивает хранение ключей и измерений загрузочных компонентов в защищённой области. Чип фиксирует хэш-значения BIOS, UEFI, модулей загрузчика и системных драйверов, сохраняя данные в PCR-регистрах. Эти значения применяются для сравнения фактического состояния платформы с ожидаемой конфигурацией.

При запуске устройства TPM принимает хэш каждого этапа загрузки и последовательно расширяет PCR-регистры. Если одно из значений отличается от ранее закреплённого, модуль сообщает об изменении, что позволяет системе остановить загрузку или потребовать ключ восстановления. Такой подход снижает риск подмены загрузчика и модификации критичных компонентов.

Для стабильной работы рекомендуется:

• включить TPM в BIOS/UEFI и убедиться, что выбран режим с поддержкой измерений;
• обновить прошивку материнской платы перед закреплением PCR-значений;
• создать резервные ключи восстановления для сценариев, когда конфигурация оборудования будет меняться;
• проверить параметры Secure Boot, так как они напрямую связаны с измерениями, записываемыми в TPM.

При корректной настройке TPM формирует доверенную цепочку загрузки и помогает контролировать изменения в прошивке, драйверах и конфигурации системы, что повышает устойчивость платформы к несанкционированным модификациям.

Принципы работы криптографического хранилища ключей внутри TPM

Хранилище ключей в TPM построено на иерархической структуре, где каждый ключ связан с корневым элементом – Storage Root Key. Этот ключ создаётся внутри чипа и не покидает его пределы. Остальные ключи формируются, шифруются SRK и сохраняются в виде объектов, доступных только через команды TPM.

Все операции выполняются внутри микроконтроллера модуля. Генерация ключей использует встроенный генератор случайных чисел, а доступ к объектам регулируется политиками, включающими пароли, параметры среды и значения PCR-регистров. Если текущая конфигурация устройства отличается от ожидаемой, чип блокирует выдачу ключа, что предотвращает их использование на изменённой платформе.

При работе с TPM рекомендуется включать защиту ключей через PCR-регистры, контролировать наличие актуального драйвера, создавать резервные копии политик доступа и избегать переносов ключей между разными платформами, так как параметры среды напрямую влияют на возможность их использования.

TCM как национальная альтернатива TPM: структура и функциональные отличия

TCM разрабатывался как локальный аппаратный модуль доверенной среды с собственными алгоритмами, схемой сертификации и набором команд. Архитектура включает отдельный микроконтроллер, блок генерации случайных чисел, область для хранения ключей и механизм проверки загрузочных элементов, сопоставимый по логике с PCR-регистрами TPM, но реализованный по другим стандартам.

Основное отличие заключается в криптографическом стеке. TCM использует национальные алгоритмы шифрования и подписи, что требует специальной поддержки в ОС и драйверах. Также изменена структура иерархии ключей: корневой объект создаётся при инициализации чипа и используется для защиты остальных ключей, но формат ключевых контейнеров и способы связывания с конфигурацией платформы отличаются от TPM.

• использование собственных алгоритмов значительно влияет на совместимость с международными решениями;
• структура команд TCM требует отдельной реализации API в драйверах и ПО;
• механизмы аттестации строятся на локальных криптографических примитивах, что меняет форматы отчётов и способы проверки;
• формирование ключей привязывается к параметрам среды иначе, чем в TPM, что влияет на переносимость конфигураций.

При внедрении TCM важно учитывать различия в процедурах генерации ключей, форматах отчётов аттестации, а также требования к совместимости BIOS, прошивки и системного ПО. Перед развертыванием рекомендуется проверить поддержку драйверов, протестировать поведение модуля при смене версии прошивки и заранее подготовить инструменты управления ключами, адаптированные под выбранный тип контроллера.

Процесс загрузки с участием TPM/TCM и проверка подлинности компонентов

При включении устройства микрокод UEFI отправляет в TPM или TCM хэш собственных модулей. Чип фиксирует значения в регистрах измерений и передаёт результат обратно среде загрузки. Если регистры не совпадают с закреплёнными параметрами, система получает сигнал о несоответствии.

После проверки прошивки контроллер проверяет загрузчик. Создаётся новое хэш-значение, связанное с предыдущими этапами. Цепочка измерений формируется последовательно, что исключает выполнение изменённого или подменённого файла без уведомления платформы.

На стадии запуска ОС модуль сверяет драйверы и службы, отмеченные в политике измерений. Несовпадение данных приводит к требованиям дополнительной аутентификации или блокировке загрузки. Такой порядок обеспечивает привязку ключей и сервисов к неизменному состоянию оборудования.

Для стабильной работы рекомендуется закрепить значения измерений после обновления прошивки, исключить автоматические изменения параметров загрузки, а также сохранять ключи восстановления в отдельном защищённом хранилище. Тестирование процесса загрузки после каждого обновления BIOS/UEFI снижает риск отказа доступа по причине неверных измерений.

Использование TPM для шифрования диска и защиты данных на рабочих станциях

TPM интегрируется с системами шифрования, такими как BitLocker в Windows, для безопасного хранения ключей шифрования диска. Модуль генерирует и защищает ключи внутри аппаратного блока, исключая возможность их извлечения через программные методы.

При запуске устройства TPM проверяет целостность загрузочных компонентов и только при совпадении записанных PCR-значений разблокирует ключ шифрования. Это предотвращает доступ к данным при попытке подмены BIOS, загрузчика или других критичных элементов.

Для настройки рекомендуется:

• включить TPM и активировать поддержку шифрования диска в BIOS/UEFI;
• инициализировать TPM и создать ключи через стандартные средства ОС;
• создать резервные копии ключей восстановления на внешних носителях или в корпоративных службах;
• регулярно проверять статус TPM и обновлять прошивку, чтобы исключить уязвимости;
• учитывать, что смена аппаратных компонентов может потребовать повторной инициализации ключей и восстановления доступа.

Использование TPM в связке с шифрованием диска обеспечивает комплексную защиту, связывая доступ к информации с текущей конфигурацией оборудования и предотвращая несанкционированное считывание данных при физическом доступе к устройству.

Настройка и активация TPM/TCM в BIOS/UEFI на разных платформах

Для активации TPM или TCM необходимо войти в настройки BIOS/UEFI и найти соответствующий раздел безопасности или расширенных функций. В зависимости от производителя и модели материнской платы названия пунктов могут различаться: “TPM Device”, “Security Chip”, “Trusted Computing” или “TCM Support”.

Включение модуля требует выбора режима работы:

• Discrete TPM – отдельный физический чип, активируется напрямую;
• Firmware TPM (fTPM) – реализован программно внутри процессора, требует включения виртуального устройства;
• TCM – обычно активируется в специализированном разделе, предназначенном для национальных решений.

После активации рекомендуется сбросить модуль в состояние по умолчанию, чтобы удалить старые ключи и данные, особенно при смене оборудования или перед первичной инициализацией. Для этого в BIOS/UEFI предусмотрена функция “Clear TPM/TCM” или “Reset Security Chip”.

Рекомендации для разных платформ:

• Intel-based системы: проверить поддержку fTPM в BIOS, активировать Intel PTT, если TPM отсутствует как отдельный чип;
• AMD-системы: включить AMD fTPM, проверить версию прошивки процессора;
• Системы с TCM: использовать обновлённые драйверы и ПО, разработанные под специфику национального стандарта.

После настройки важно сохранить изменения и перезагрузить систему. Следующий шаг – проверить распознавание модуля в операционной системе с помощью утилит, например, tpm.msc в Windows или команд TPM2_Tool в Linux. Некорректная инициализация может привести к сбоям в работе служб безопасности и защите данных.

Распространённые ошибки при работе с TPM/TCM и способы их устранения

Ошибка 1: Модуль TPM/TCM не активирован в BIOS/UEFI. Часто причиной отсутствия работы модуля становится выключенный или неинициализированный статус в настройках прошивки. Для устранения необходимо войти в BIOS, найти раздел безопасности и включить соответствующий пункт («TPM Device», «Security Chip», «TCM Support»).

Ошибка 2: Несовместимость драйверов и устаревшая прошивка. Драйверы могут не поддерживать текущую версию TPM/TCM, что приводит к сбоям в работе. Рекомендуется обновить BIOS/UEFI и установить последние версии драйверов от производителя оборудования.

Ошибка 3: Конфликт ключей при смене оборудования или после сброса TPM. Если модуль не очищен перед изменением конфигурации, система может блокировать доступ к данным. Решение – выполнить сброс TPM/TCM в BIOS с функцией «Clear TPM» или «Reset Security Chip» и создать новые ключи, сохранив резервные копии.

Ошибка 4: Несовпадение PCR-значений и отказ в загрузке. Изменение BIOS, загрузчика или драйверов без обновления измерений вызывает нарушение цепочки доверия. Для исправления требуется восстановить правильные значения с помощью служб восстановления или выполнить повторную инициализацию системы с сохранением ключей.

Ошибка 5: Отсутствие резервных ключей восстановления. Потеря доступа к TPM-зависимым данным часто связана с отсутствием резервных копий ключей. Рекомендуется сразу после настройки создавать резервные носители с ключами и хранить их в защищённом месте.

Ошибка 6: Неправильная настройка политик доступа. Чрезмерные ограничения или неверные условия доступа к ключам блокируют операции. Настраивайте политики с учётом реального сценария использования, избегая излишней привязки к параметрам, которые могут изменяться при обновлениях.

Вопрос-ответ:

Что такое TPM и TCM и в чём их ключевые отличия?

TPM и TCM — это аппаратные модули, обеспечивающие безопасное хранение криптографических ключей и проверку целостности системы. TPM базируется на международных стандартах TCG и поддерживает широко используемые алгоритмы, тогда как TCM разработан с использованием национальных криптографических решений и имеет собственные протоколы взаимодействия. Основные различия касаются набора поддерживаемых алгоритмов, структуры ключей и форматов отчётов об аттестации.

Как TPM помогает защитить данные на компьютере?

TPM хранит ключи шифрования внутри защищённого аппаратного блока, что исключает их кражу через программные уязвимости. Он фиксирует значения загрузочных компонентов, обеспечивая запуск только доверенного программного обеспечения. При шифровании диска, например с помощью BitLocker, TPM автоматически разблокирует ключ только при совпадении текущей конфигурации, защищая данные от доступа при изменении оборудования или попытках подмены загрузчика.

Какие действия нужно выполнить для активации TPM или TCM на компьютере?

Для активации требуется зайти в настройки BIOS/UEFI и включить соответствующий модуль в разделе безопасности. Важно выбрать режим работы — физический чип или встроенный в процессор (fTPM). После включения рекомендуется очистить модуль, чтобы удалить старые данные, затем проверить распознавание модуля в операционной системе через системные инструменты и установить актуальные драйверы.

Почему после обновления BIOS может возникнуть проблема с загрузкой при использовании TPM?

Обновление BIOS изменяет код, который TPM фиксирует в PCR-регистрах. Если новые значения не совпадают с сохранёнными измерениями, TPM воспримет это как изменение целостности системы и заблокирует доступ к ключам шифрования. Чтобы избежать проблем, после обновления необходимо обновить или сбросить соответствующие значения и иметь подготовленные ключи восстановления для восстановления доступа.

Какие распространённые ошибки встречаются при работе с TPM/TCM и как их избежать?

Типичные ошибки — отключение модуля в BIOS, устаревшие драйверы, отсутствие сброса TPM при смене оборудования, неправильная настройка политик доступа и отсутствие резервных ключей. Для предотвращения проблем рекомендуется внимательно активировать модуль, обновлять прошивки и драйверы, создавать резервные копии ключей, а также выполнять сброс TPM при изменении аппаратной конфигурации.

Как TPM обеспечивает защиту ключей шифрования и предотвращает несанкционированный доступ к данным?

TPM хранит криптографические ключи внутри изолированного аппаратного модуля, недоступного для обычных программ и операционной системы. Генерация ключей происходит внутри чипа с использованием встроенного генератора случайных чисел. Доступ к ключам контролируется с помощью политик, которые могут учитывать состояние загрузки системы и значения регистров измерений (PCR). Если конфигурация платформы изменилась — например, был изменён загрузчик или прошивка — TPM блокирует использование ключей, что препятствует расшифровке данных злоумышленниками. Таким образом, TPM связывает доступ к зашифрованной информации с неизменным состоянием оборудования и программного обеспечения, снижая риск компрометации при попытках взлома или физического доступа к устройству.
