Куда подключить led sw на материнской плате

LED SW – это светодиодный переключатель, который отображает статус работы системы и позволяет запускать ПК без нажатия кнопки на корпусе. На большинстве современных материнских плат контакты для LED SW расположены рядом с фронтальной панелью и имеют маркировку PLED или LED SW. Неправильное подключение может привести к тому, что индикатор не будет работать или система не будет включаться.

Перед подключением важно определить полярность контактов. На разъеме LED SW обычно есть два контакта: + (плюс) и — (минус). Светодиоды чувствительны к направлению тока, поэтому соблюдение правильного подключения критично для нормальной работы индикатора.

Для установки рекомендуется использовать короткие и изолированные провода, чтобы избежать замыканий на плате. Контакты разъема должны входить строго по направлению, указанному в инструкции к вашей модели материнской платы. Проверка после подключения включает кратковременное включение ПК и наблюдение за подсветкой LED – это позволит убедиться в корректности подключения без риска повреждения компонентов.

В этой инструкции будут подробно рассмотрены шаги по проверке совместимости разъема, определению контактов, правильной полярности и устранению типичных проблем, возникающих при подключении LED SW на материнской плате.

Проверка совместимости разъема LED SW с вашей платой

Перед подключением LED SW убедитесь, что на вашей материнской плате есть соответствующий разъем. На современных платах чаще всего используются разъемы с маркировкой PLED, LED SW или POWER LED. Их расположение можно найти в руководстве пользователя, чаще всего они находятся в нижнем правом углу платы рядом с фронтальной панелью корпуса.

Проверьте количество контактов: стандартный LED SW использует два контакта, хотя некоторые платы поддерживают разъемы с четырьмя контактами для разноцветной подсветки. Если на плате нет явно обозначенного разъема, подключение светодиода может быть невозможно без переходников или использования альтернативного контакта, отвечающего за POWER LED.

Обратите внимание на поддерживаемое напряжение: стандартные светодиоды для фронтальной панели работают от 3–5 В. Подключение LED SW с другим напряжением приведет к его неработоспособности или перегоранию. Сравните характеристики LED SW с документацией вашей материнской платы, чтобы исключить несовместимость по полярности и напряжению.

Если разъем совместим, убедитесь, что контакты имеют правильное физическое соответствие: пины должны совпадать по форме и расстоянию, чтобы светодиод надежно закрепился без усилия и не перегружал плату. Любое отклонение может привести к неплотному контакту или короткому замыканию.

Определение контактов для подключения светодиодного переключателя

Чтобы подключить LED SW, необходимо точно определить контакты на разъеме материнской платы. Обычно это два контакта: + (плюс) и — (минус). На платах с маркировкой PLED положительный контакт отмечен надписью +P или цветным обозначением, отрицательный – -P или черным проводом.

Если на плате присутствует четырехконтактный разъем, два контакта предназначены для светодиода, а два других – для кнопки включения. В этом случае важно подключить именно контактные пары для LED, чтобы индикатор работал корректно.

Для упрощения проверки контактов используйте мультиметр в режиме прозвонки. Контакты LED SW должны показывать низкое сопротивление при замыкании, что подтверждает правильность соединения. Следует избегать подключения наугад, так как неправильная полярность не приведет к включению светодиода и может повредить компонент.

Схема подключения может быть представлена следующим образом:

Проверив маркировку и используя мультиметр, вы гарантируете, что LED SW будет корректно отображать состояние системы и не вызовет короткого замыкания на материнской плате.

Выбор правильного полярного подключения LED SW

Для проверки полярности используйте мультиметр в режиме измерения напряжения. После включения платы контакт, отмеченный как +P, должен показывать положительное напряжение 3–5 В относительно -P. Это исключает риск повреждения светодиода и гарантирует его стабильное свечение.

При подключении следите за тем, чтобы провода LED SW не перегибались и не создавали замыканий. Если разъем четырехконтактный, ориентируйтесь только на контакты, предназначенные для светодиода. Любое подключение к пинам кнопки включения или к другим разъемам может привести к непредсказуемой работе и отказу подсветки.

Правильная полярность особенно важна для разноцветных светодиодов: каждый цвет имеет собственное напряжение и направление тока. Несоблюдение этих параметров приведет к частичному или полному отсутствию свечения отдельных диодов.

Физическая установка LED SW на разъем материнской платы

Перед установкой убедитесь, что питание системы отключено и блок питания полностью отсоединен. LED SW имеет два контакта, которые должны совпадать с положительными и отрицательными пинами разъема PLED на материнской плате. Наносите минимальное усилие при подключении, чтобы не повредить тонкие пины.

Провода светодиода следует располагать так, чтобы они не натягивались и не проходили рядом с горячими элементами, такими как радиаторы процессора или видеокарты. Избыточное напряжение проводов может вызвать обрыв или замыкание на плате.

После подсоединения LED SW убедитесь, что разъем полностью зафиксирован: пины должны быть плотно вставлены в разъем, без люфтов и перекосов. Если разъем имеет ключ, ориентируйте светодиод по направлению ключа, чтобы предотвратить обратное подключение.

Для плат с несколькими разъемами фронтальной панели рекомендуется проверить маркировку на плате: иногда PLED делится на два сегмента для Power LED и HDD LED. Подключайте LED SW только к сегменту Power, иначе индикатор не будет отображать состояние включения.

Проверка работы LED SW после подключения

После физического подключения LED SW необходимо убедиться, что индикатор работает корректно. Для этого выполняйте проверку в несколько шагов:

1. Подключите блок питания и кратковременно включите систему, наблюдая за светодиодом. Он должен загораться при включении ПК.
2. Проверьте полярность: если светодиод не светится, отключите питание и поменяйте местами провода на разъеме PLED. Светодиод не пострадает при кратковременном обратном подключении.
3. Наблюдайте за миганием или свечением индикатора в процессе работы системы. Непрерывное свечение указывает на правильное подключение Power LED, мигание может сигнализировать о работе жесткого диска (если подключен HDD LED).
4. Используйте мультиметр для измерения напряжения на контактах: положительный контакт должен показывать 3–5 В относительно отрицательного. Это подтверждает стабильное питание LED.
5. Проверьте надежность фиксации разъема: при малейшем люфте светодиод может мигать или не светиться, даже при правильной полярности.

Если все шаги выполнены корректно и светодиод работает согласно ожидаемому режиму, подключение LED SW завершено. В противном случае повторно проверьте полярность, контакты и целостность проводов.

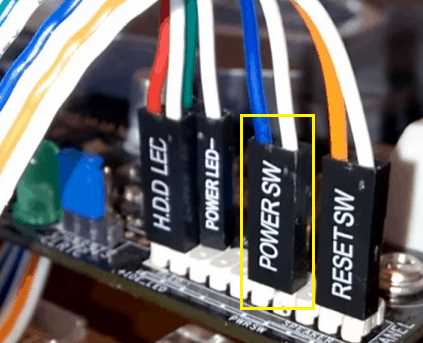

Устранение проблем с неполадками LED SW

Если после подключения LED SW индикатор не работает, следует систематически проверять возможные причины и устранять неполадки:

1. Проверка полярности: убедитесь, что +P и -P подключены правильно. Обратная полярность – основная причина отсутствия свечения.
2. Контакт разъема: осмотрите пины на материнской плате и разъеме LED SW. Любое загрязнение или перекос контактов может блокировать подачу тока.
3. Целостность проводов: проверьте, нет ли разрывов или перегибов кабеля, особенно возле разъема на корпусе.
4. Совместимость разъема: убедитесь, что разъем LED SW соответствует контактам PLED на вашей плате. Некоторые платы используют отдельные сегменты для Power LED и HDD LED.
5. Напряжение: измерьте мультиметром напряжение на контактах. Оно должно быть в диапазоне 3–5 В. При отклонении LED не будет работать стабильно.
6. Физическая установка: проверьте, что разъем вставлен до упора и не имеет люфта. Плотная фиксация исключает прерывания свечения.
7. Замена светодиода: если все проверки пройдены, а LED SW не загорается, возможно повреждение самого светодиода – замените его на рабочий.

Соблюдение этих шагов позволяет выявить и устранить большинство проблем с LED SW, обеспечивая корректное отображение статуса системы и надежную работу индикатора.

Вопрос-ответ:

Как определить, какой разъем на материнской плате предназначен для LED SW?

На большинстве плат разъем для LED SW обозначен как PLED, LED SW или POWER LED. Он обычно расположен в нижней правой части платы рядом с разъемами фронтальной панели корпуса. Для точного определения можно воспользоваться схемой распиновки из руководства пользователя вашей модели материнской платы. Если разъем четырехконтактный, два контакта предназначены для светодиода, а два других — для кнопки включения.

Что произойдет, если перепутать полярность при подключении LED SW?

Светодиод не загорится, но сама система включится и будет работать нормально. Светодиоды чувствительны к направлению тока, поэтому подключение в обратной полярности блокирует их работу. Для исправления достаточно отключить питание и переставить провода на разъеме +P и -P. Такой процесс не повреждает LED.

Можно ли подключить LED SW к разъему HDD LED?

Нет, это не даст нужного результата. Разъем HDD LED предназначен для индикатора активности жесткого диска и имеет другую функцию. Если подключить светодиод Power LED к этому разъему, он может мигать при работе диска, но не будет отображать состояние включения системы.

Как проверить, работает ли LED SW после установки?

После подключения подключите блок питания и кратковременно включите систему. Светодиод должен загораться при включении. Если индикатор не светится, проверьте полярность и плотность посадки разъема. Для более точной проверки можно измерить напряжение на контактах мультиметром — положительный контакт должен показывать 3–5 В относительно отрицательного.

Почему LED SW мигает или не светится после подключения?

Причины могут быть разные: контакт разъема неплотный или перекошен, провода перегнуты или повреждены, разъем подключен к неправильной паре пинов, напряжение на контактах ниже нормы, либо сам светодиод неисправен. Нужно последовательно проверить фиксацию разъема, целостность проводов, правильность подключения и при необходимости заменить LED на рабочий.

Почему после подключения LED SW индикатор не загорается, хотя компьютер включается?

Наиболее вероятная причина — неправильная полярность подключения. Светодиоды реагируют только на направление тока, поэтому если контакты +P и -P перепутаны, индикатор не загорится. Также стоит проверить плотность соединения разъема на материнской плате — люфт или перекос пинов может препятствовать подаче напряжения. При четырехконтактных разъемах убедитесь, что светодиод подключен именно к паре пинов для Power LED, а не к контактам кнопки включения или HDD LED. Если полярность и посадка правильные, а LED всё равно не светится, следует проверить кабель на повреждения или заменить светодиод на рабочий.
