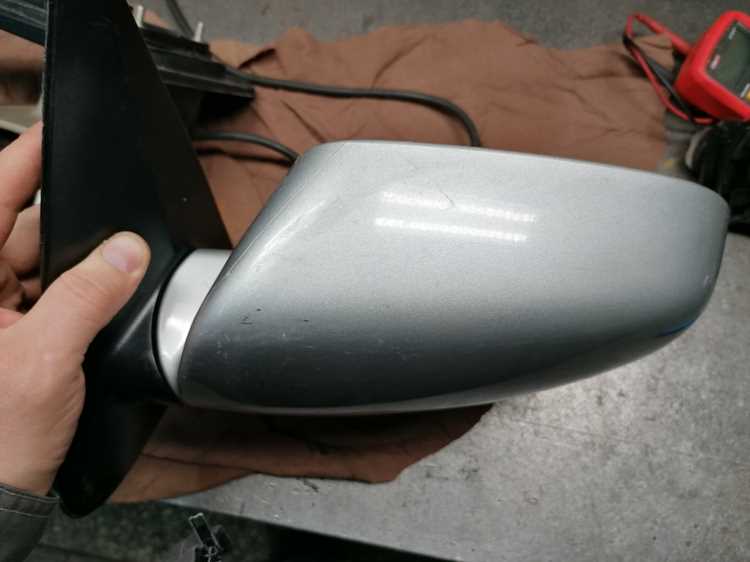

Снятие бокового зеркала на Хендай Акцент – задача, с которой сталкиваются владельцы при замене детали, ремонте электропривода или покраске кузова. Модель оснащается зеркалами двух типов: с ручной регулировкой (на ранних версиях) и с электроприводом (на рестайлинговых и топовых комплектациях). В обоих случаях процесс демонтажа требует аккуратности, чтобы не повредить пластиковый корпус, крепления или проводку.
Основные причины снятия зеркала: трещины на стекле, выход из строя моторчика регулировки, окисление контактов или необходимость доступа к кузову для ремонта. На Акценте 2006–2011 годов зеркало крепится на трех точках: две пластиковые защелки внутри дверной карты и один винт под декоративной накладкой. На моделях с 2012 года конструкция упрощена – зеркало фиксируется только на защелках, но требует предварительного снятия обшивки двери.
Перед началом работ отключите аккумулятор, если зеркало с электроприводом. Для демонтажа потребуются: плоская отвертка с тонким жалом, пластиковые монтажные лопатки (или аналоги), крестовая отвертка PH2, а также шестигранник на 5 мм для некоторых модификаций. Избегайте использования металлических инструментов без защиты – риск поцарапать лакокрасочное покрытие высок.
В инструкции ниже – детальный алгоритм для обеих версий зеркал, включая нюансы снятия обшивки двери и отсоединения разъемов. Следуйте шагам последовательно, чтобы избежать поломки креплений или обрыва проводов. Особое внимание уделите зеркалам с подогревом: их контакты хрупкие, а провода часто перетираются у основания.
Как снять зеркало на Хендай Акцент: пошаговая инструкция
Начните с демонтажа внутренней облицовки двери. Для этого снимите заглушку в нижней части подлокотника, открутите два самореза, затем аккуратно подденьте пластиковую накладку по периметру пластиковой лопаткой. Отсоедините разъёмы проводки, если они есть, и отложите облицовку в сторону. Не тяните за провода – они хрупкие и могут оборваться.
Далее отсоедините зеркало от двери. На моделях без электропривода достаточно открутить три гайки ключом на 10 мм, удерживая зеркало рукой. Для версий с электроприводом сначала отключите разъём проводки, затем открутите те же три гайки. Если зеркало не снимается, проверьте наличие дополнительного крепежа – на некоторых модификациях используется скрытый винт под заглушкой.
- Для зеркал с подогревом: после отключения разъёма проверьте целостность проводов – они часто перетираются у основания крепления.
- На моделях с 2010 года может потребоваться снять уплотнительную резинку по периметру зеркала, чтобы получить доступ к крепежу.
- Если зеркало заклинило, не применяйте силу – смажьте резьбу WD-40 и подождите 10 минут.
При установке нового зеркала соблюдайте обратный порядок действий. Сначала закрепите зеркало на двери, затем подключите разъёмы (если есть), после чего установите облицовку. Перед окончательной фиксацией проверьте работу электропривода и подогрева, подключив аккумулятор. Затягивайте гайки крест-накрест, чтобы избежать перекоса корпуса.
После сборки отрегулируйте зеркало вручную или через бортовой компьютер (для моделей с памятью положений). Если зеркало болтается, проверьте затяжку гаек – на Хендай Акцент часто используются самоконтрящиеся гайки, которые требуют замены при повторном монтаже.
Какие инструменты понадобятся для демонтажа зеркала
Для снятия бокового зеркала на Хендай Акцент потребуется минимальный набор инструментов: пластиковый монтажный клин (или плоская отвёртка с обмотанным изолентой наконечником), крестовая отвёртка PH2, торцевой ключ на 10 мм с удлинителем и трещоткой. Внутренняя облицовка двери крепится на пластиковых клипсах, которые легко ломаются – запаситесь запасными фиксаторами (артикул 82631-25000 для Акцент ТагАЗ). Если зеркало с электроприводом, дополнительно понадобятся пассатижи для отсоединения разъёма проводки.
Для демонтажа зеркального элемента без повреждений используйте тонкую пластиковую лопатку или гитарный медиатор – металлические инструменты оставляют царапины на корпусе. При работе с зеркалом в сборе (например, для замены всего блока) подготовьте шестигранник на 3 мм: он нужен для откручивания регулировочного винта крепления к двери.
Как отсоединить электропроводку зеркала с подогревом или электрорегулировкой
На Хендай Акцент зеркала с электрорегулировкой или подогревом подключаются через разъем, расположенный за обшивкой двери. Для доступа к нему снимите внутреннюю панель двери, открутив 3–4 винта под ручкой открывания и 2–3 самореза в нижней части. Отсоедините клипсы пластиковым съемником, чтобы не повредить защелки. Разъем фиксируется защелкой – нажмите на нее пальцем или отверткой с плоским жалом, одновременно потянув колодку на себя.
В зеркалах с подогревом используется двухконтактный разъем: один провод – «+12 В» (обычно красный или оранжевый), второй – масса (черный). Для электрорегулировки предусмотрен 4–6-контактный разъем, где провода отвечают за вертикальное/горизонтальное перемещение и обратную связь датчиков положения. Перед отсоединением сфотографируйте или зарисуйте схему подключения, чтобы избежать ошибок при сборке.
Если разъем прикипел, обработайте его WD-40 или аналогичным составом, подождите 5–10 минут. Не тяните за провода – только за пластиковый корпус колодки. При обрыве провода внутри изоляции зачистите концы на 5–7 мм, обожмите клеммами «мама» и заизолируйте термоусадкой. Проверьте целостность цепи мультиметром перед подключением нового зеркала.
После отсоединения разъема временно закрепите провода изолентой к жгуту двери, чтобы они не провисали и не мешали дальнейшей работе. Если зеркало снимается для замены, убедитесь, что новый элемент совместим по распиновке – у разных годов выпуска Хендай Акцент (1999–2012) могут быть отличия в цветах проводов и типе разъема.

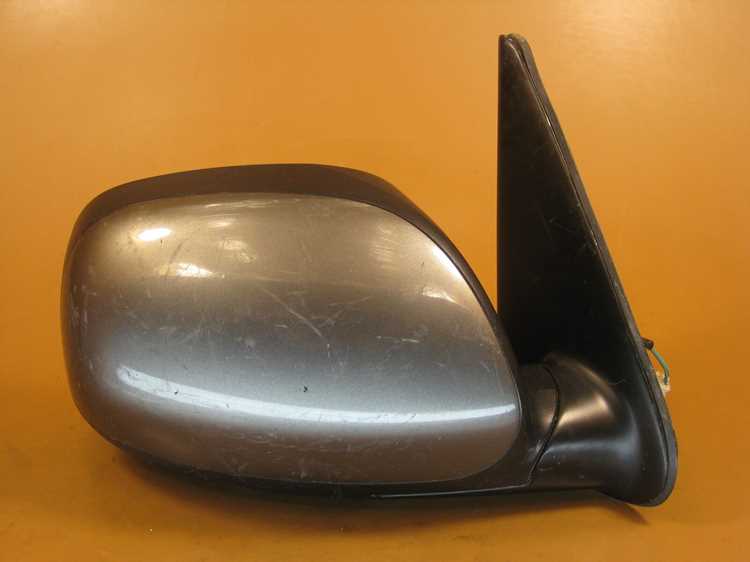

Пошаговый алгоритм снятия наружного зеркала без повреждений
Отключите аккумулятор автомобиля, сняв клемму «минус». Это предотвратит случайное срабатывание электрорегулировок зеркала или обогрева, если они присутствуют. На Хендай Акцент 2006–2011 годов питание зеркал проходит через предохранитель №15 в монтажном блоке салона.
Снимите внутреннюю пластиковую накладку дверной карты в районе крепления зеркала. Для этого подденьте её плоской отвёрткой с тонким жалом, начиная с нижнего угла. Накладка фиксируется тремя пластиковыми клипсами – не прилагайте чрезмерных усилий, чтобы не сломать защёлки.
Отсоедините разъём проводки зеркала, если оно оснащено электроприводом или обогревом. Нажмите на фиксатор разъёма пальцем и потяните его в сторону. Убедитесь, что провода не натянуты – при необходимости освободите их из пластиковых держателей на двери.
Открутите три болта крепления зеркала к двери ключом на 10 мм. Два болта расположены по краям металлической пластины, один – ближе к центру. Придерживайте зеркало рукой, чтобы оно не упало после откручивания последнего болта.
Проверьте состояние резиновой прокладки на двери и зеркале. Если она деформирована или порвана, замените её перед установкой нового зеркала. Артикул оригинальной прокладки для Акцента – 81431-25000.
Очистите посадочное место на двери от грязи и остатков старого герметика. Используйте обезжириватель и ветошь. Нанесите тонкий слой силиконовой смазки на новую прокладку перед установкой, чтобы улучшить герметичность и облегчить монтаж.
Установите зеркало в обратной последовательности. Затягивайте болты крест-накрест с моментом 8–10 Н·м. Подключите разъём проводки, зафиксируйте накладку дверной карты и проверьте работоспособность электрорегулировок, если они есть.
Как правильно открутить крепления зеркала на двери Хендай Акцент
На Хендай Акцент зеркало бокового вида крепится к двери тремя болтами под ключ на 10 мм. Два из них расположены в верхней части корпуса зеркала, третий – в нижней, ближе к дверной карте. Перед началом работ отсоедините клемму аккумулятора, чтобы избежать короткого замыкания при случайном повреждении проводки подогрева или электропривода. Используйте торцевую головку с удлинителем – стандартный рожковый ключ не обеспечит нужного угла для нижнего болта.
Для доступа к креплениям снимите декоративную накладку зеркала, поддев её пластиковой лопаткой или отвёрткой с тонким жалом. Накладка фиксируется на защёлках, поэтому действуйте аккуратно, чтобы не сломать пластиковые фиксаторы. После демонтажа накладки отсоедините разъём проводки, если зеркало оснащено электроприводом или подогревом. В таблице ниже указаны моменты затяжки болтов для повторной установки:
| Болт | Момент затяжки, Н·м |
|---|---|
| Верхние (2 шт.) | 8–10 |
| Нижний (1 шт.) | 6–8 |
При откручивании нижнего болта поддерживайте зеркало рукой, чтобы оно не упало и не повредило лакокрасочное покрытие двери. Если болты прикипели, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – корпус зеркала выполнен из хрупкого пластика, и при перетяжке он может треснуть.
