Как снять магнитолу хендай i30

Магнитола в Хендай i30 (2012–2017 модельных годов) крепится на металлических зажимах и скрытых фиксаторах, что требует аккуратного подхода. Стандартная система – Hyundai/Kia Gen 5.0 или 5.1 – удерживается четырьмя пружинными клипсами по периметру. Для демонтажа понадобятся пластиковые монтажные лопатки шириной 5–7 мм и тонкая отвёртка с плоским жалом. Избегайте металлических инструментов: они царапают облицовку и могут повредить разъёмы.

Перед началом работ отключите аккумулятор, чтобы сбросить настройки магнитолы и исключить короткое замыкание. На моделях с кнопкой Start/Stop дополнительно выждите 10 минут после выключения зажигания – это время необходимо для разрядки конденсаторов в блоке управления. Если магнитола заблокирована, потребуется код разблокировки: стандартный для i30 – 1234, но уточните его в сервисной книжке или через дилера.

Начинайте с демонтажа центральной консоли: подденьте нижнюю часть рамки климат-контроля пластиковой лопаткой, затем аккуратно отщёлкните верхние защёлки. На магнитоле отсоедините антенный кабель (разъём FAKRA) и основной 20-пиновый штекер. Для доступа к задней части устройства потребуется снять бардачок – он крепится на двух винтах под заглушками и четырёх защёлках по бокам.

При установке новой магнитолы проверьте совместимость с штатной проводкой. На i30 используются нестандартные цвета проводов: например, жёлтый – постоянный +12В, красный – +12В от замка зажигания, чёрный – масса. Если планируете подключать камеру заднего вида, убедитесь, что новая магнитола поддерживает протокол CVBS или AHD – штатная камера i30 работает на аналоговом сигнале.

Какие инструменты понадобятся для снятия магнитолы

Для демонтажа магнитолы на Hyundai i30 потребуются специальные съемники для автомобильных аудиосистем – металлические ключи-фиксаторы стандарта ISO. Их форма напоминает Г-образные пластины с загнутыми концами, которые вставляются в технологические отверстия по бокам панели магнитолы. Без них снять устройство без повреждений практически невозможно, так как крепления скрыты за лицевой панелью. Рекомендуется приобрести набор из 4 ключей (две пары разной длины) – артикул HY-ISO-KEY или аналоги.

Дополнительно пригодится тонкая плоская отвертка с шириной лезвия не более 5 мм для поддевания декоративных накладок и пластиковых клипс. Важно использовать инструмент с изолированной ручкой, чтобы избежать короткого замыкания при случайном касании проводки. Для отсоединения разъемов питания и антенны потребуются пассатижи с узкими губками или специальный съемник для автомобильных коннекторов – это предотвратит повреждение хрупких пластиковых защелок.

В некоторых случаях может понадобиться шестигранный ключ на 2,5 мм для откручивания крепежных винтов, если магнитола дополнительно фиксируется к рамке центральной консоли. Перед началом работ отключите клемму аккумулятора, чтобы исключить срабатывание подушек безопасности или перегорание предохранителей аудиосистемы.

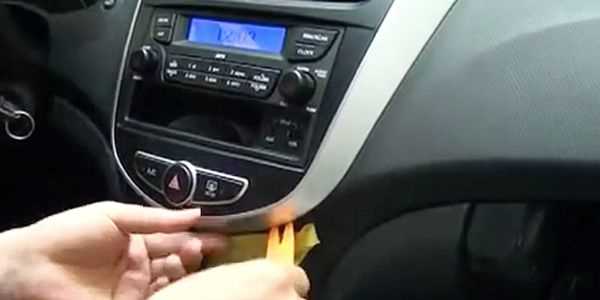

Как снять декоративную рамку вокруг магнитолы без повреждений

После освобождения всех защёлок потяни рамку на себя, удерживая её двумя руками за противоположные края. Если сопротивление ощущается только в одном месте, проверь наличие скрытых фиксаторов – на некоторых моделях i30 (например, 2012–2017 гг.) они расположены возле кнопок климат-контроля. Для облегчения процесса прогрей рамку строительным феном в течение 30–40 секунд на расстоянии 20 см: это размягчит пластик и снизит риск трещин. Храни снятую рамку в горизонтальном положении, чтобы избежать деформации.

Где находятся крепёжные клипсы магнитолы и как их отсоединить

На Hyundai i30 крепёжные клипсы магнитолы расположены по периметру её лицевой панели – две сверху и две снизу, скрытые за декоративной рамкой. Чтобы добраться до них, сначала снимите пластиковую накладку: подденьте её плоской отвёрткой или специальным съёмником для клипс в верхней части, начиная с углов, затем аккуратно отщёлкните по бокам и снизу. Клипсы представляют собой пластиковые зажимы с пружинными фиксаторами – они удерживают магнитолу в шахте за счёт распорных усиков, входящих в пазы центральной консоли.

Для отсоединения вставьте в зазор между магнитолой и рамкой пластиковые лопатки или тонкие металлические ключи для демонтажа (идут в комплекте с некоторыми моделями магнитол) – нажмите на фиксаторы, одновременно потянув магнитолу на себя. Верхние клипсы обычно поддаются легче, нижние могут потребовать большего усилия из-за плотной посадки. Если клипсы не поддаются, проверьте наличие дополнительных винтов под заглушками по бокам панели – на некоторых модификациях i30 они фиксируют магнитолу вместе с клипсами.

Как правильно отключить разъёмы питания и антенны

Перед отсоединением разъёмов убедитесь, что зажигание выключено, а ключ извлечён из замка. На магнитоле Hyundai i30 основной разъём питания (обычно 16- или 20-контактный) расположен сзади и фиксируется пластиковым замком. Нажмите на фиксатор большим пальцем в сторону разъёма, одновременно потянув его на себя – усилие должно быть равномерным, без рывков. Антенный разъём (коаксиальный, типа Fakra) имеет металлическую защёлку: сожмите её пальцами и аккуратно вытяните кабель, избегая перекосов. Если разъём не поддаётся, проверьте наличие дополнительных фиксаторов или скрытых защёлок по бокам.

После отключения разъёмов оберните их изолентой или поместите в пластиковый пакет, чтобы исключить случайное замыкание контактов при демонтаже. Если на разъёмах присутствуют следы окисления, очистите их спиртом и мягкой щёткой – это предотвратит проблемы с контактом при обратной установке. Не используйте металлические инструменты для поддевания разъёмов: риск повреждения контактных групп или пластиковых фиксаторов.

Какие ошибки чаще всего допускают при демонтаже магнитолы

Первая и самая распространённая ошибка – игнорирование инструкции производителя. Владельцы Hyundai i30 часто полагаются на видео с YouTube или общие гайды, не учитывая, что даже в рамках одной модели могут быть различия в креплениях. Например, в i30 2012–2015 годов магнитола фиксируется четырьмя пружинными зажимами, а в рестайлинговых версиях (2016+) – двумя винтами Torx T20 и двумя защёлками. Пропуск этого нюанса приводит к сломанным пластиковым фиксаторам или повреждению панели.

Вторая ошибка – использование неподходящих инструментов. Вместо специальных съёмников для магнитол (артикул HY-001 или аналоги) владельцы применяют отвёртки с плоским жалом, металлические линейки или даже ножи. Это гарантированно оставляет царапины на пластике центральной консоли, а в худшем случае – деформирует посадочное место. Для i30 рекомендуется использовать пластиковые лопатки шириной 5–7 мм с загнутым концом, чтобы поддеть защёлки без риска.

• Не отключают аккумулятор перед демонтажем. Даже кратковременное замыкание проводов при снятии разъёмов может сжечь предохранитель магнитолы (№15 в блоке Hyundai i30) или повредить CAN-шину. Достаточно отсоединить минусовую клемму на 2–3 минуты – это сбросит питание системы и исключит риск.
• Тянут магнитолу на себя, не освободив все крепления. В i30 корпус удерживается не только защёлками, но и направляющими пазами по бокам. Если не вывести их из зацепления, пластик треснет. Правильная последовательность: сначала освободить верхние защёлки, затем сдвинуть магнитолу вниз на 5 мм и только потом тянуть.
• Не проверяют наличие скрытых винтов. В некоторых комплектациях (например, с климат-контролем) под декоративной накладкой магнитолы прячется дополнительный винт под заглушкой. Его отсутствие обнаруживается только после того, как панель уже частично снята, что приводит к вынужденной остановке работ.

Третья ошибка – пренебрежение маркировкой проводов. При отсоединении разъёмов владельцы не фотографируют или не помечают их положение, что усложняет обратную сборку. Особенно критично это для ISO-разъёма: перепутанные провода питания (+12В и ACC) могут вывести из строя головное устройство или блок управления. Для i30 рекомендуется использовать цветовую схему: жёлтый – постоянный +12В, красный – ACC, чёрный – масса.

Четвёртая ошибка – спешка при работе с антенным кабелем. Коаксиальный провод антенны в i30 имеет тонкий центральный проводник, который легко ломается при резком рывке. Если кабель не отсоединяется легко, нужно сначала ослабить фиксирующую гайку на разъёме, а затем аккуратно вытянуть его, покачивая из стороны в сторону. Принудительное выдёргивание приводит к обрыву провода внутри разъёма, что требует замены всего кабеля (артикул 91130-2H000).

Как установить магнитолу обратно после снятия

Вставьте магнитолу в шахту под углом 10–15 градусов, направив направляющие пазы на рамке в соответствующие пазы панели. На моделях до 2015 года рамка крепится на двух боковых защелках, на рестайлинговых версиях – на четырех. Приложите усилие равномерно, избегая перекосов: если магнитола не входит, не давите – проверьте положение направляющих и отсутствие посторонних предметов в шахте.

После установки в шахту зафиксируйте магнитолу штатными пружинными зажимами. Нажмите на верхнюю часть панели до щелчка – это сигнал о срабатывании верхних фиксаторов. Затем надавите на нижнюю часть, пока не услышите второй щелчок. На рестайлинговых i30 дополнительно проверьте боковые защелки: они должны зафиксироваться без зазоров. Если магнитола болтается, снимите ее и повторите процесс – неправильная фиксация приведет к вибрациям и шуму на ходу.

Подключите клемму аккумулятора и включите зажигание. Проверьте работу магнитолы: воспроизведение звука, отклик на кнопки руля (если поддерживается), корректное отображение времени и температуры. На моделях с CAN-шиной (2016+) может потребоваться инициализация – удерживайте кнопку SRC 5 секунд, пока не появится меню настроек. Если звук отсутствует, проверьте подключение нижнего разъема ISO и целостность динамиков.

Установите декоративную рамку, совместив ее с пазами панели. Нажмите на края до щелчка – рамка должна сесть плотно, без зазоров. На версиях с климат-контролем убедитесь, что кнопки обдува не перекрыты. Завершите установку тест-драйвом: прослушайте звук на разных скоростях, проверьте работу радио и Bluetooth. Если магнитола самопроизвольно выключается, проверьте контакт в верхнем разъеме ISO – возможно, окисление или неплотное соединение.

Что делать, если магнитола застряла или не вынимается

Первым делом проверьте, не блокируют ли съёмные клипсы или скрытые защёлки корпус магнитолы. На Hyundai i30 часто используются металлические пружинные фиксаторы по бокам устройства – они могут зацепиться за пластиковую рамку при неправильном нажатии на ключи. Осмотрите торцы магнитолы с фонариком: если видны зазоры, попробуйте аккуратно поддеть их пластиковой лопаткой или тонкой отвёрткой, обёрнутой изолентой, чтобы не повредить облицовку. Избегайте резких движений – фиксаторы могут сломаться, и тогда потребуется разбирать центральную консоль.

Если магнитола не реагирует на стандартные ключи для демонтажа, проверьте наличие дополнительных креплений. В некоторых моделях i30 (особенно после 2015 года) производитель устанавливает винты Torx T20 или T25 под декоративной рамкой. Снимите верхнюю панель климата, открутите два винта под ней, а затем попробуйте вытащить магнитолу, потянув её на себя с равномерным усилием. Не тяните за провода – они могут оборваться, что приведёт к необходимости пайки или замены разъёмов.

• Отключите аккумулятор перед любыми манипуляциями с электрикой – это предотвратит короткое замыкание и сброс настроек бортового компьютера.
• Используйте только фирменные ключи для демонтажа или аналогичные по размеру (4 мм толщиной, 120–150 мм длиной). Самодельные инструменты часто гнутся и ломают пластиковые защёлки.
• Если магнитола застряла намертво, не применяйте силу – разберите центральную консоль полностью, сняв бардачок и нижнюю панель. Это даст доступ к задней части устройства и позволит отжать фиксаторы изнутри.

Вопрос-ответ:

Можно ли снять магнитолу на Хендай i30 без специальных инструментов?

Теоретически да, но на практике без нужных приспособлений процесс сильно усложнится. В штатных магнитолах Hyundai i30 крепления часто выполнены в виде пластиковых защёлок, которые фиксируют панель в рамке. Если пытаться поддеть её подручными средствами (например, отвёрткой или пластиковой картой), велик риск повредить пластик панели или саму магнитолу. В идеале лучше использовать специальные съёмники для автомобильных магнитол — они продаются в автомагазинах и стоят недорого. Если их нет, можно попробовать обернуть тонкую отвёртку изолентой, чтобы снизить риск царапин, но действовать придётся очень аккуратно. Ещё один момент: на некоторых моделях i30 магнитола дополнительно крепится винтами под декоративными заглушками — их тоже нужно будет открутить, а без отвёртки здесь не обойтись.
