Как снять магнитолу ситроен с4 2008

Магнитола в Citroen C4 2008 года крепится по заводской схеме с использованием металлических фиксаторов и пластиковых защелок. В отличие от более поздних моделей, где применяются стандартные рамки ISO, здесь установлена неразборная панель с интегрированным блоком управления климатом. Это усложняет демонтаж, но не делает его невозможным.

Для работы потребуются: две пластиковые лопатки для снятия панелей, крестовая отвертка PH2, ключи Torx T20 и T15, а также проволочные крючки (или самодельные аналоги из скрепок). Избегайте металлических инструментов – они царапают пластик и могут повредить электронику. Перед началом отключите аккумулятор, чтобы сбросить настройки магнитолы и избежать короткого замыкания.

Первым делом снимается декоративная накладка вокруг магнитолы. Она держится на четырех пластиковых защелках: две сверху и две снизу. Подденьте её лопаткой в районе верхних углов, затем аккуратно отщелкните нижние крепления. Не тяните резко – за накладкой скрыты провода подсветки и кнопок, которые легко оборвать.

После снятия накладки открывается доступ к двум винтам Torx T20, фиксирующим магнитолу. Открутите их, но не вынимайте полностью – они удерживают металлический каркас. Далее потребуется отсоединить разъемы: основной ISO-коннектор (питание, динамики) и дополнительный штекер антенны. Не тяните за провода – нажмите на фиксатор разъема и только потом вытаскивайте.

Самый сложный этап – освобождение магнитолы от металлических фиксаторов. Они расположены по бокам и удерживают её в шахте. Используйте проволочные крючки: вставьте их в отверстия на передней панели магнитолы (слева и справа), надавите на фиксаторы и одновременно потяните устройство на себя. Если магнитола не поддается, проверьте, не осталось ли незамеченных винтов или защелок.

Какие инструменты понадобятся для снятия магнитолы

Для демонтажа штатной магнитолы в Citroen C4 2008 года потребуются специализированные инструменты, адаптированные под конструкцию передней панели и креплений аудиосистемы. Основная сложность заключается в отсутствии стандартных винтов или защелок – магнитола фиксируется металлическими клипсами, требующими аккуратного высвобождения.

Главный инструмент – набор съемников для магнитол, известный как «ключи ISO» или «ключи для снятия автомагнитол». Для C4 подойдут съемники типа «Pioneer» или универсальные модели с четырьмя лепестками. Они вставляются в технологические отверстия по бокам магнитолы, разжимая фиксаторы. Без них попытки снятия приведут к повреждению пластиковых элементов панели.

Декоративная рамка вокруг магнитолы крепится на пластиковых защелках, расположенных по периметру. Для ее снятия используйте плоскую отвертку с шириной лезвия 5 мм, предварительно обернув рабочую часть изолентой или тканью. Защелки хрупкие – избыточное усилие приведет к их поломке. Начинайте с нижней части рамки, постепенно продвигаясь вверх.

В некоторых случаях потребуется частичный демонтаж блока климат-контроля, расположенного под магнитолой. Он фиксируется двумя винтами под крестовую отвертку PH2 и пластиковыми направляющими. Отсоедините разъемы только после полного высвобождения блока – резкое движение может повредить контакты.

Для отключения разъемов магнитолы используйте пластиковый клин или тонкую отвертку. Штекеры питания и антенны имеют фиксаторы, которые необходимо нажать перед извлечением. Не тяните за провода – это приведет к обрыву контактов. Если разъем «закис», обработайте его силиконовой смазкой и подождите 5–10 минут.

Дополнительные инструменты: пинцет для извлечения мелких деталей, мультиметр для проверки цепей питания (при неработающей магнитоле), магнит на гибком держателе (для подъема упавших винтов). Работайте в перчатках – острые края металлических клипс могут поранить руки.

Как снять декоративную рамку вокруг магнитолы

На Ситроен С4 2008 года декоративная рамка магнитолы крепится на пластиковых защёлках по периметру. Их расположение несимметрично: две основные находятся в верхней части, одна – слева, ещё одна – справа ближе к нижнему углу. Перед началом работ отключите аккумулятор, чтобы избежать случайного срабатывания подушек безопасности или короткого замыкания.

Возьмите тонкую пластиковую лопатку или плоскую отвёртку, обмотанную изолентой, чтобы не поцарапать панель. Начните с верхнего края рамки: аккуратно вставьте инструмент в щель между рамкой и центральной консолью, надавите на защёлку и потяните рамку на себя. Первой должна отстегнуться верхняя часть.

После освобождения верхних защёлок переходите к боковым. Левую защёлку удобнее отжимать движением вверх, правую – вниз. Не тяните рамку резко: пластик хрупкий, особенно при низких температурах. Если защёлка не поддаётся, проверьте, не мешает ли ей соседний элемент обшивки, например, кнопка обогрева сидений.

Нижняя часть рамки фиксируется одной защёлкой и двумя направляющими пазами. После отсоединения боковых креплений слегка приподнимите рамку вверх, чтобы вывести её из пазов, затем потяните на себя. Если рамка застревает, осмотрите её на наличие дополнительных фиксаторов – иногда производитель устанавливает скрытые клипсы в углах.

При снятии рамки обратите внимание на провода, идущие к кнопкам на её обратной стороне. В Ситроен С4 2008 года это чаще всего разъёмы подсветки и управления климат-контролем. Отсоедините их, нажав на фиксаторы, чтобы полностью освободить рамку. Не дёргайте за провода – разъёмы хрупкие.

Если рамка сидит слишком плотно, прогрейте её по периметру строительным феном на минимальной мощности. Пластик расширится, и защёлки легче отойдут. Избегайте перегрева: температура не должна превышать 60°C, иначе поверхность может деформироваться или потерять глянец.

После снятия осмотрите защёлки на рамке и посадочные места на консоли. Сломанные фиксаторы замените новыми (артикул оригинальной детали – 9665236880). При установке рамки обратно сначала вставьте её в нижние пазы, затем защёлкните боковые и верхние крепления. Убедитесь, что все зазоры равномерны.

Если рамка снимается для доступа к магнитоле, не забудьте отсоединить антенный кабель и ISO-разъёмы питания. В Ситроен С4 2008 года антенна крепится на резьбовом соединении – открутите её ключом на 16. После завершения работ соберите всё в обратном порядке, начиная с подключения проводов.

Как отсоединить разъемы и антенну от магнитолы

Для отсоединения ISO-разъема выполните следующие действия:

• Найдите черную пластиковую защелку в верхней части разъема.
• Сожмите ее большим и указательным пальцами, одновременно потянув разъем на себя.
• Если разъем не поддается, проверьте наличие дополнительных фиксаторов снизу – иногда они блокируются из-за грязи или окисления.

Не тяните за провода – это может повредить контакты.

8-контактный разъем (обычно белого или серого цвета) отсоединяется аналогично, но его защелка расположена сбоку. Нажмите на нее под углом 45 градусов и потяните корпус разъема вниз. Если магнитола оснащена камерой заднего вида или навигацией, может присутствовать третий разъем – его отсоединяют так же, как и остальные, но с большей осторожностью из-за хрупких контактов.

Антенный кабель подключается через коаксиальный разъем типа Fakra (обычно синего или черного цвета). Чтобы его снять:

1. Поверните пластиковую гайку против часовой стрелки до щелчка.
2. Аккуратно вытяните разъем, придерживая магнитолу – резкое движение может повредить антенный вход.
3. Если гайка не поддается, нанесите на резьбу силиконовую смазку и подождите 2–3 минуты.

Не используйте плоскогубцы – это приведет к деформации разъема.

После отсоединения всех разъемов проверьте состояние контактов: окисление или грязь могут вызвать помехи в работе магнитолы. Очистите их спиртовой салфеткой или контактным очистителем. Если провода повреждены, замените разъем целиком – пайка в автомобильной электронике ненадежна. При обратной установке сначала подключайте антенну, затем разъемы, чтобы избежать случайного замыкания.

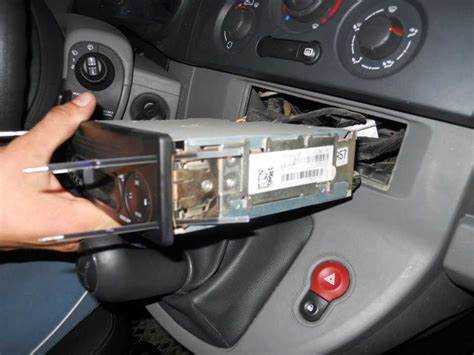

Как извлечь магнитолу из посадочного места

В Ситроен С4 2008 года магнитола фиксируется в посадочном месте с помощью четырех металлических зажимов по бокам. Для начала отключите аккумулятор, чтобы избежать короткого замыкания при работе с электропроводкой. Это обязательный шаг, так как даже при выключенном зажигании некоторые цепи остаются под напряжением.

Возьмите две специальные съемные пластины или ключи для демонтажа магнитолы. Если их нет, подойдут плоские металлические полоски шириной 5–7 мм и длиной около 15 см. Вставьте их в горизонтальные пазы по бокам панели магнитолы на глубину 3–4 см, пока не услышите щелчок – это сигнал, что зажимы отжаты.

После щелчка аккуратно потяните магнитолу на себя, удерживая пластины в пазах. Не прилагайте чрезмерных усилий: если устройство не поддается, проверьте, все ли зажимы отжаты. Иногда один из них может оставаться зафиксированным из-за перекоса или деформации посадочного места.

Когда магнитола выйдет на 5–7 см, отсоедините разъемы питания и антенны. Разъем ISO обычно имеет защелку – нажмите на нее пальцем или отверткой, чтобы освободить проводку. Антенный кабель откручивается против часовой стрелки или отсоединяется нажатием на фиксатор, в зависимости от модели.

Если магнитола застряла из-за плотной посадки, попробуйте слегка покачать ее из стороны в сторону, одновременно вытягивая. Избегайте рывков – это может повредить крепления или пластиковые элементы панели. В крайнем случае используйте тонкую пластиковую лопатку, чтобы поддеть края, но не вставляйте ее глубже 1 см.

После извлечения осмотрите посадочное место на предмет мусора или повреждений. Очистите контакты разъемов от окислов с помощью спирта и безворсовой салфетки. Если зажимы магнитолы деформированы, выпрямите их плоскогубцами, иначе новая магнитола не встанет на место.

При обратной установке вставьте магнитолу в пазы до упора, пока не услышите характерный щелчок фиксаторов. Подключите разъемы, убедившись, что они защелкнулись, и только потом подсоединяйте аккумулятор. Проверьте работу устройства до окончательной сборки панели.

Какие трудности могут возникнуть при демонтаже

Первая проблема – скрытые крепления. В Ситроен С4 2008 года магнитола фиксируется не только стандартными клипсами по бокам, но и дополнительным металлическим кронштейном снизу, который часто упускают из виду. Если не отсоединить его заранее, при попытке вытащить корпус можно повредить пластиковые защёлки или даже сорвать резьбу на винтах. Для доступа к кронштейну потребуется снять нижнюю декоративную панель центральной консоли, которая держится на защёлках и одном скрытом винте под пепельницей.

Вторая сложность – хрупкость проводки. Разъёмы питания и антенны в этой модели часто имеют тонкие контакты, которые легко ломаются при резком отсоединении. Особенно уязвим 16-пиновый ISO-разъём, где провода могут быть припаяны напрямую к плате магнитолы без дополнительной фиксации. Рекомендуется использовать пластиковый съёмник для разъёмов или аккуратно поддеть их плоской отвёрткой, придерживая корпус магнитолы, чтобы избежать натяжения проводов.

Третья проблема – закисшие или перетянутые винты. В С4 2008 года часто встречаются крепёжные элементы с головкой Torx T20, которые со временем покрываются коррозией или забиваются грязью. Если винт не поддаётся, нельзя применять чрезмерное усилие – это приведёт к срыву шлица. Лучше обработать соединение проникающей смазкой (например, WD-40) и выждать 10–15 минут, а при необходимости использовать ударную отвёртку. Для предотвращения повторного закисания после демонтажа резьбу стоит смазать медной пастой.

Как правильно установить магнитолу обратно

Перед установкой магнитолы в Ситроен С4 2008 года убедитесь, что все разъемы ISO подключены правильно: желтый провод – постоянное питание (+12В), красный – зажигание, черный – масса. Проверьте соответствие цветовой маркировки на штатной проводке и адаптере, если он использовался. Неправильное подключение может привести к сбоям в работе или повреждению головного устройства.

Аккуратно вставьте магнитолу в монтажную шахту, избегая перекосов. На моделях С4 2008 года крепление осуществляется с помощью четырех металлических фиксаторов по бокам корпуса. Убедитесь, что они защелкнулись в пазах панели – характерный щелчок подтвердит правильную фиксацию. Не применяйте силу: если магнитола не входит, проверьте наличие посторонних предметов в шахте или деформацию направляющих.

Подключите антенный кабель к разъему на задней панели магнитолы. В Ситроен С4 используется стандартный разъем типа FAKRA, который имеет ключ для правильной ориентации. Проверьте плотность соединения – слабый контакт приведет к ухудшению приема радиосигнала. Если антенна активная, убедитесь, что она запитана через соответствующий провод (обычно синий с белой полосой).

После установки включите зажигание и протестируйте все функции магнитолы: радио, USB, Bluetooth, управление с руля (если поддерживается). Проверьте работу динамиков на разных уровнях громкости – посторонние шумы или хрипы могут указывать на плохой контакт в разъемах или повреждение проводки. Если магнитола не включается, отключите ее и повторно проверьте подключение питания и массы.

Закрепите декоративную рамку панели, убедившись, что она плотно прилегает к кузову без зазоров. На Ситроен С4 2008 года рамка фиксируется на защелках по периметру – нажимайте равномерно, начиная с нижней части. Если рамка не встает на место, проверьте, не мешают ли провода или смещенные крепления магнитолы. После установки протрите поверхность от отпечатков пальцев и пыли.

Что делать, если магнитола застряла или не вынимается

На Ситроен С4 2008 года магнитола фиксируется пружинными защёлками по бокам, которые часто деформируются или заклинивают из-за окисления металла. Если при попытке извлечения устройство не поддаётся, проверьте наличие посторонних предметов в пазах рамки – даже мелкий мусор или засохшая грязь могут блокировать механизм. Используйте фонарик для осмотра: защёлки должны находиться в положении «открыто» (выступать наружу на 2–3 мм). Если они утоплены, аккуратно подденьте их тонкой отвёрткой с плоским жалом, но не прилагайте силу – пластиковые кронштейны легко ломаются.

Если магнитола не выходит после освобождения защёлок, проблема может быть в электрическом подключении. Отсоедините клемму аккумулятора на 5 минут – это сбросит питание системы и разблокирует некоторые модели головных устройств. При повторной попытке извлечения тяните рамку строго горизонтально, без перекосов, удерживая её за нижние углы. В случае стойкого сопротивления:

• Смажьте защёлки силиконовой смазкой (WD-40 не подходит – оставляет липкий налёт).
• Проверьте разъём ISO на задней панели: иногда провода перегибаются и цепляются за корпус.
• Если магнитола «RD4» или «RD45», убедитесь, что не активирован режим «антивор» – для его отключения требуется ввести PIN-код через меню.

Не пытайтесь выбивать устройство молотком или рычагом – это гарантированно повредит панель приборов.
