Яндекс Станция Макс – устройство с модульной конструкцией, где основные компоненты зафиксированы на пластиковом каркасе. Разборка требует точного соблюдения последовательности: неправильное снятие элементов может повредить динамики, микрофонный массив или материнскую плату. В этой модели используется 12 винтов Torx T6 (6 под резиновыми ножками, 4 на задней панели, 2 под динамиками), а также защёлки по периметру корпуса. Перед началом работ отключите питание и извлеките SIM-карту, если она установлена.
Инструменты, которые понадобятся: отвёртка Torx T6, пластиковая лопатка для разъединения защёлок, пинцет для отсоединения шлейфов, антистатический браслет (опционально). Избегайте использования металлических инструментов – риск короткого замыкания на плате высок. Особое внимание уделите шлейфу дисплея: он крепится на ZIF-разъёме с фиксатором, который нужно аккуратно отжать перед извлечением.
Первый этап – снятие нижней крышки. Резиновые ножки скрывают винты: подденьте их острым предметом, не повредив клейкую основу. После откручивания винтов корпус удерживают защёлки – их нужно последовательно отжать лопаткой, начиная с углов. Не прилагайте чрезмерных усилий: пластик хрупкий, особенно в местах крепления динамиков. Если корпус не поддаётся, проверьте наличие скрытых винтов под наклейками или в отсеке для SIM-карты.
Важно: после снятия крышки отсоедините аккумулятор (ёмкость 3000 мАч, напряжение 3,7 В). Он подключён к плате через двухконтактный разъём – тяните за провода строго вертикально, чтобы не повредить пайку. Дальнейшая разборка включает демонтаж динамиков (4 винта на каждом), микрофонной решётки (закреплена на клею) и материнской платы (5 винтов и шлейфы). Все действия фиксируйте на фото – это упростит сборку.
Какие инструменты понадобятся для разборки устройства
Разборка Яндекс Станции Макс требует точных инструментов, чтобы избежать повреждения пластиковых защёлок, шлейфов и электронных компонентов. Без правильного набора риск поломки корпуса или внутренних элементов возрастает в разы.
Минимальный комплект включает:
- Пластиковые лопатки – две-три штуки разной толщины (0,5–1,5 мм). Металлические аналоги использовать нельзя: они царапают пластик и могут замкнуть контакты на плате.
- Отвёртки – крестовая PH00 (для винтов корпуса) и T5 (для мелких шурупов внутри). Магнитные наконечники нежелательны: они притягивают металлическую пыль к плате.
- Пинцет – антистатический, с тонкими губками. Нужен для отсоединения шлейфов и работы с мелкими деталями, например, микрофонным модулем.
Для сложных участков потребуются дополнительные приспособления. Если корпус склеен, пригодится термофен с регулировкой температуры (80–100°C). Нагревать нужно локально, не более 10–15 секунд, чтобы не деформировать пластик. Альтернатива – тонкая нейлоновая нить для разрезания клеевого слоя.
Работа с динамиками и микрофонами требует осторожности. Мультиметр с режимом прозвонки поможет проверить целостность проводов после разборки. Для фиксации отсоединённых шлейфов используйте изоленту на бумажной основе – она не оставляет следов клея и легко снимается.
Некоторые винты могут быть скрыты под резиновыми ножками или наклейками. Скальпель или канцелярский нож с тонким лезвием аккуратно подденет их, не повреждая поверхность. Для удаления остатков клея после снятия наклеек подойдёт изопропиловый спирт (90%+) и безворсовая салфетка.
Если планируется замена термопасты на процессоре, подготовьте пластиковую карту или шпатель для её нанесения. Стандартная термопаста для ноутбуков (например, Arctic MX-4) подойдёт, но слой должен быть минимальным – 0,1–0,2 мм. Излишки приведут к перегреву.
Для фотографирования этапов разборки используйте камеру с макросъёмкой или смартфон с режимом «документ». Снимки помогут правильно собрать устройство, особенно при работе с многоконтактными разъёмами. Храните винты и мелкие детали в магнитной чашке или лотке с ячейками, чтобы не потерять их.
Последний обязательный инструмент – паяльная станция с регулировкой температуры (до 300°C). Она нужна, если потребуется отпаять провода от динамиков или заменить повреждённые контакты. Без опыта пайки лучше не рисковать – обратитесь к специалисту.
Как безопасно отключить Яндекс Станцию Макс от питания и сети
Перед отключением устройства убедитесь, что Яндекс Станция Макс не выполняет активных операций: обновление прошивки, загрузка контента или запись голосовых команд. Проверьте индикатор на корпусе – мигающий белый свет означает процесс, требующий завершения. Остановите все задачи через голосовую команду «Алиса, останови всё» или вручную через приложение Яндекс на смартфоне.
Отсоединение от сети начинайте с кабеля питания. Возьмитесь за вилку у основания, а не за провод, чтобы избежать повреждения контактов. Вытягивайте её плавно, без рывков, особенно если розетка расположена за мебелью или в труднодоступном месте. Если используется адаптер питания с USB-C, отключайте сначала его от станции, затем от розетки.
Для устройств с подключением к Wi-Fi или Ethernet отключите сетевой кабель, если он используется. При беспроводном соединении достаточно выключить питание – станция автоматически потеряет связь с роутером. В таблице ниже указаны типичные ошибки при отключении и их последствия:
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Резкое выдёргивание вилки за провод | Повреждение изоляции, короткое замыкание | Держаться за корпус вилки |
| Отключение во время обновления | Сбой прошивки, необходимость восстановления | Дождаться завершения процесса |
| Игнорирование активных задач | Потеря данных, некорректное завершение работы | Проверить статус через приложение |
Если станция подключена к умному дому через Zigbee или Bluetooth, временное отключение питания не повлияет на настройки, но может прервать выполнение сценариев. Для длительного хранения (более 2 недель) рекомендуется отключить устройство от всех источников питания, чтобы продлить срок службы аккумулятора в моделях с резервным питанием.
После отключения осмотрите кабель и разъёмы на предмет повреждений. Храните станцию в сухом месте при температуре от +5 до +35°C. Избегайте скручивания проводов – это приводит к внутренним обрывам. При повторном подключении дайте устройству 30 секунд на инициализацию перед использованием.
Как снять нижнюю крышку и получить доступ к внутренним компонентам
Перед началом отключите Яндекс Станцию Макс от питания и положите устройство на мягкую поверхность дисплеем вниз. Нижняя крышка крепится на четырёх скрытых защёлках, расположенных по периметру корпуса: две – у коротких сторон, две – у длинных. Для их разблокировки потребуется пластиковая лопатка или тонкая отвёртка с плоским жалом, обёрнутая изолентой, чтобы не повредить пластик.
Вставьте инструмент в зазор между крышкой и корпусом в районе одного из углов. Аккуратно подденьте крышку, пока не услышите щелчок – это сигнал, что защёлка отошла. Повторите действие для остальных трёх точек, двигаясь по часовой стрелке. Не прилагайте чрезмерных усилий: если крышка не поддаётся, проверьте, не осталось ли незамеченных защёлок или скрытых винтов под резиновыми ножками.
После освобождения всех защёлок крышка останется держаться на двух направляющих штырях в центральной части. Приподнимите её под углом 30–40 градусов и потяните на себя, чтобы снять с штырей. Избегайте резких движений – внутри корпуса к крышке подключён шлейф аккумулятора, который легко повредить. Шлейф закреплён на разъёме типа ZIF: поднимите фиксирующую планку вверх на 90 градусов и аккуратно вытащите ленту.
Внутренние компоненты станут доступны сразу после снятия крышки. В левой части расположена основная плата с процессором и модулями Wi-Fi/Bluetooth, в правой – литий-полимерный аккумулятор ёмкостью 3000 мА·ч. Обратите внимание на тонкие провода антенн, идущие от платы к корпусу: их легко оборвать при неосторожном обращении. Для дальнейшего демонтажа потребуется отсоединить три шлейфа: дисплея, динамиков и микрофонов.
Если цель разборки – замена аккумулятора, отключите его шлейф первым. Аккумулятор приклеен к корпусу двусторонним скотчем: для извлечения прогрейте его феном при температуре 60–70°C в течение 30–40 секунд, затем подденьте пластиковой картой. Не используйте металлические инструменты – риск короткого замыкания высок. При обратной сборке замените скотч на новый, чтобы избежать смещения батареи.
Перед закрытием крышки убедитесь, что все шлейфы подключены правильно, а защёлки корпуса не деформированы. Проверьте работоспособность устройства до полной сборки: включите питание и дождитесь загрузки системы. Если динамики или микрофоны не работают, вероятно, один из шлейфов подключён не до конца или повреждён. В таком случае разберите устройство повторно и устраните проблему.
Как отсоединить динамики и микрофонный блок
Перед началом работы отключите Яндекс Станцию Макс от питания и положите устройство на мягкую поверхность дисплеем вниз. Динамики и микрофонный блок расположены под нижней крышкой, закреплённой на 6 винтах Torx T6. Используйте отвёртку с магнитным наконечником, чтобы не потерять крепёж.
После снятия крышки отсоедините гибкий шлейф аккумулятора, поддев его пластиковым инструментом за фиксатор. Это предотвратит случайное короткое замыкание при работе с платой. Динамики закреплены на металлическом каркасе двумя винтами Phillips PH0 и подключены к материнской плате через разъёмы JST 2.0 мм.
Отсоедините разъёмы динамиков, аккуратно потянув их вверх за корпус, а не за провода. Микрофонный блок находится в левом верхнем углу (если смотреть со стороны задней панели) и подключён через разъём Molex 53047-0410. Перед отключением сфотографируйте положение разъёмов для обратной сборки.
Для демонтажа микрофонного блока отогните фиксирующие защёлки на пластиковом держателе с помощью тонкой отвёртки. Блок крепится на клейкой ленте 3M VHB, поэтому потребуется прогреть его феном при температуре 60–70°C в течение 30 секунд для ослабления адгезии.
При извлечении микрофонного модуля следите за тонкими проводами, идущими к плате – они легко повреждаются. Если клей остался на поверхности, удалите его изопропиловым спиртом (90%+) и безворсовой салфеткой. Не используйте металлические инструменты для очистки, чтобы не поцарапать контакты.
Динамики можно извлечь после отсоединения разъёмов, потянув их вверх с усилием около 2–3 Н. Если они не поддаются, проверьте наличие дополнительных фиксаторов на каркасе. Не прилагайте чрезмерных усилий – корпус динамиков выполнен из хрупкого пластика.
После отсоединения всех компонентов осмотрите разъёмы на предмет окисления или повреждений. При необходимости очистите их контакты ластиком или спиртом. Храните снятые детали в антистатическом пакете, чтобы избежать накопления пыли и статического электричества.
Как демонтировать материнскую плату и модуль Wi-Fi
Отключите все кабели от Яндекс Станции Макс, включая питание и HDMI. Переверните устройство и удалите четыре резиновые ножки в нижней части корпуса – под ними скрыты винты Torx T6. Открутите их, затем аккуратно подденьте пластиковые защелки по периметру корпуса пластиковой лопаткой или медиатором, начиная с угла ближе к разъему питания. Избегайте чрезмерного усилия: защелки хрупкие и могут сломаться.
После снятия нижней крышки отсоедините шлейфы от материнской платы. Основные из них: 8-контактный разъем питания, 4-контактный шлейф динамиков и 6-контактный коннектор светодиодной подсветки. Шлейфы фиксируются защелками – приподнимите их пинцетом или тонкой отверткой, прежде чем тянуть. Запомните положение каждого разъема: фотография перед отключением упростит сборку.
Материнская плата крепится к металлическому шасси тремя винтами Phillips #0 и двумя пластиковыми стойками. Открутите винты, затем осторожно приподнимите плату, начиная с края, противоположного разъемам. Модуль Wi-Fi расположен в правом верхнем углу платы (если смотреть со стороны разъемов) и подключен через M.2 слот типа 2230. Для его демонтажа ослабьте единственный винт Torx T4, удерживающий антенный кабель, затем аккуратно выдвиньте модуль из слота под углом 30 градусов.
При работе с модулем Wi-Fi избегайте касания контактов на плате и самого модуля – статическое электричество может вывести его из строя. Если антенный кабель не отсоединяется легко, не тяните за провод: подденьте его за металлический наконечник пинцетом. Для повторной установки модуля совместите выемку на разъеме с ключом в слоте и вставьте до щелчка, затем затяните винт с усилием 0,3–0,5 Н·м.
Перед сборкой проверьте состояние термопасты на процессоре – при необходимости удалите остатки изопропиловым спиртом (90%+) и нанесите новую. Убедитесь, что все шлейфы подключены до конца, а защелки корпуса зафиксированы без перекосов. Не затягивайте винты до упора сразу: сначала закрутите все на 2–3 оборота, затем затяните по диагонали, чтобы избежать деформации платы.

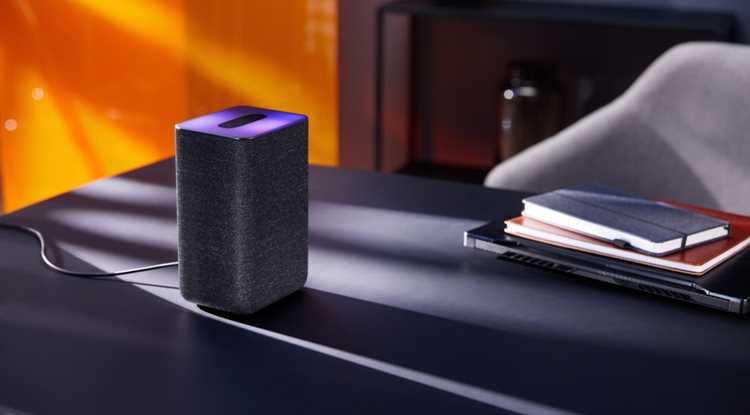

Как извлечь аккумулятор и систему охлаждения
Отключите Яндекс Станцию Макс от питания и положите устройство на ровную поверхность дисплеем вниз. Снимите нижнюю крышку, открутив четыре винта T6 Torx по периметру – два у основания и два ближе к центру. Аккуратно подденьте крышку пластиковой лопаткой, начиная с зазора у разъема питания, чтобы не повредить защелки. Внутри вы увидите аккумуляторный блок емкостью 3000 мАч, закрепленный на металлической пластине двумя винтами PH0 и подключенный к материнской плате через разъем JST-PH 2.0.
Отсоедините шлейф аккумулятора, потянув за язычок разъема вверх – не тяните за провода. Открутите винты крепления пластины и извлеките батарею, приподнимая ее за края. Для доступа к системе охлаждения потребуется снять верхнюю часть корпуса: отключите антенны Wi-Fi и Bluetooth, открутите шесть винтов T5 Torx (два у динамиков, четыре у радиатора) и отсоедините шлейф сенсорной панели. Радиатор с медным основанием и вентилятором на 5 В закреплен тремя винтами PH1 – открутите их и аккуратно снимите узел, избегая перекосов.
Перед извлечением вентилятора отсоедините его разъем Molex PicoBlade 2.0 от платы. Если термопаста затвердела, используйте изопропиловый спирт (90%+) и безворсовую салфетку для очистки поверхностей процессора и радиатора. При обратной сборке нанесите термопасту слоем 0,5–1 мм – избыток снизит эффективность охлаждения. Убедитесь, что винты радиатора затянуты крест-накрест с усилием 0,4–0,6 Н·м, чтобы избежать деформации чипа.
Аккумулятор после извлечения храните при температуре 10–25°C и заряде 40–60% – это продлит срок службы литий-полимерных элементов. При замене используйте только оригинальные компоненты или аналоги с идентичными характеристиками: напряжение 3,85 В, габариты 80×40×5 мм. Вентилятор можно проверить мультиметром на сопротивление обмотки (должно быть 5–7 Ом) или подключив к источнику 5 В – лопасти должны вращаться без посторонних шумов.
Как проверить состояние внутренних деталей перед сборкой
Проверьте кабели шлейфов на целостность изоляции и отсутствие заломов. Особое внимание уделите шлейфу дисплея: его повреждение приводит к артефактам изображения или полному отказу экрана. Прозвоните мультиметром каждый проводник на обрыв, установив режим проверки диодов (звуковой сигнал).
- Динамики: подайте тестовый сигнал частотой 1 кГц с амплитудой 0,5 В через аудиоразъём. Если звук искажён или отсутствует – замените динамик. Номинальное сопротивление должно быть 4–8 Ом.
- Микрофоны: подключите к плате через USB-адаптер и запустите запись голоса с расстояния 30 см. Шумы или пропадание сигнала указывают на неисправность MEMS-сенсора.
- Антенны Wi-Fi/Bluetooth: измерьте КСВ (коэффициент стоячей волны) анализатором спектра. Значение выше 2,0 свидетельствует о повреждении антенного тракта.
Оцените состояние радиаторов охлаждения. Если термопаста высохла или её слой неравномерен (толщина должна быть 0,1–0,2 мм), очистите поверхности спиртом и нанесите новую пасту с теплопроводностью не ниже 3 Вт/м·К. Перегрев процессора приводит к троттлингу и сбоям в работе голосового помощника.
Проверьте крепёжные элементы: винты должны закручиваться с усилием 0,3–0,5 Н·м. Используйте динамометрическую отвёртку. Слишком сильная затяжка деформирует пластиковые стойки корпуса, слабая – приводит к вибрациям и дребезжанию динамиков.
- Включите устройство в тестовом режиме без корпуса. Подайте питание через лабораторный блок с ограничением тока 1,5 А.
- Запустите диагностическое ПО через ADB-интерфейс:
adb shell dumpsysдля проверки датчиков. - Проконтролируйте температуру процессора инфракрасным термометром – она не должна превышать 60°C в режиме ожидания.
Осмотрите разъёмы на наличие грязи и коррозии. Очистите контакты ластиком или специальной щёткой с медным ворсом. Для разъёмов USB-C и HDMI используйте изопропиловый спирт (концентрация 90% и выше) – он испаряется без остатка и не оставляет плёнки.
Перед установкой крышки убедитесь, что все кабели уложены без натяжения и не касаются движущихся частей (например, вентилятора). Проверьте зазоры между платой и металлическими элементами корпуса – они должны быть не менее 1 мм, чтобы исключить короткое замыкание. Зафиксируйте шлейфы стяжками или термоусадкой, если они болтаются.
