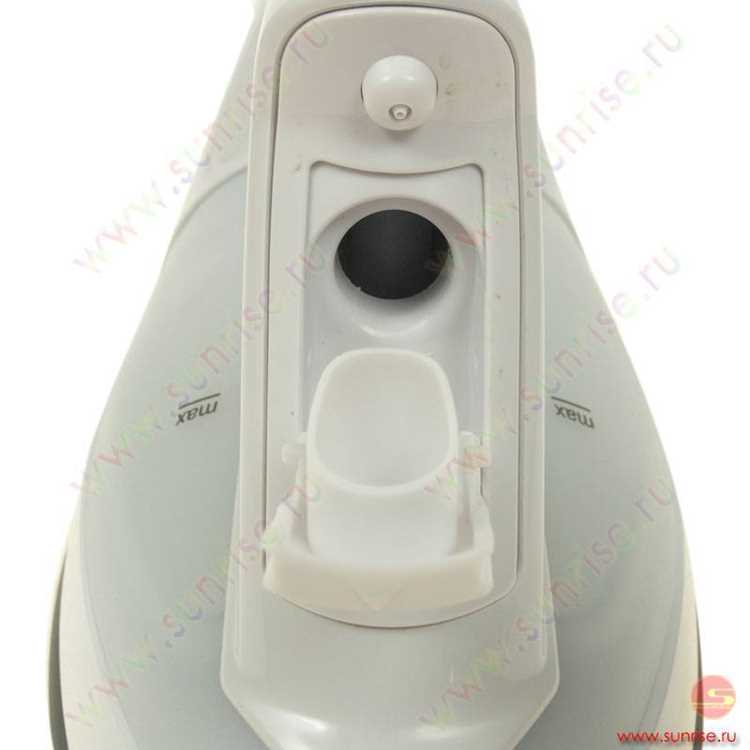

Как разобрать утюг браун texstyle 9

Утюг Braun TexStyle 9 – модель с системой парового удара и керамической подошвой Eloxal Plus, рассчитанная на интенсивное использование. Внутри устройства скрыты термостат на 2000 Вт, помпа для подачи воды и механизм регулировки пара с шагом 0–50 г/мин. Разборка требует точности: корпус фиксируется 6 скрытыми защёлками и 3 винтами Torx T8, расположенными под декоративной накладкой и резервуаром для воды.

Перед началом работ отключите утюг от сети и дайте остыть не менее 30 минут. Подготовьте инструменты: отвёртку Torx T8, пластиковую лопатку для разъединения защёлок, пинцет для мелких деталей и мультиметр (если диагностируете неисправность). Обратите внимание: снятие задней крышки без предварительного демонтажа ручки и кнопок приведёт к повреждению пластиковых фиксаторов.

Основные узлы, доступные после разборки: нагревательный элемент с термопредохранителем на 240°C, парогенератор с силиконовой мембраной и электронная плата управления. При замене деталей используйте только оригинальные запчасти Braun – аналоговые комплектующие не соответствуют параметрам мощности и могут вызвать перегрев. Для сборки нанесите термопасту на контакты термостата слоем 0,2–0,3 мм.

Разборка утюга Braun TexStyle 9 оправдана при утечке пара, нестабильной работе нагрева или блокировке подачи воды. Если проблема связана с электронной платой, проверьте сопротивление резисторов R1 (10 кОм) и R2 (4,7 кОм) – отклонение более 5% указывает на необходимость замены. Не пытайтесь ремонтировать устройство при повреждении сетевого шнура: его замена требует пайки и изоляции контактов по классу защиты IPX7.

Необходимые инструменты и подготовка рабочего места

Для разборки утюга Braun TexStyle 9 потребуется набор инструментов, адаптированный под крепежные элементы устройства. Основной крепеж – винты с головками Torx T6, T8 и T10, поэтому обязателен набор прецизионных отверток с соответствующими битами. Дополнительно понадобится плоская отвертка шириной 3–4 мм для поддевания защелок и пластиковый шпатель или медиатор толщиной не более 1 мм, чтобы избежать повреждения пластиковых деталей.

Из вспомогательных инструментов пригодится пинцет с антистатическим покрытием для извлечения мелких деталей, например, пружин или контактов. Мультиметр с диапазоном измерения сопротивления до 200 Ом необходим для проверки целостности нагревательного элемента и терморегулятора. Для фиксации винтов и мелких компонентов используйте магнитный лоток или коробку с ячейками – это предотвратит их потерю.

Рабочее место должно быть организовано с учетом особенностей разборки. Поверхность стола должна быть ровной, устойчивой и покрыта мягким материалом: силиконовым ковриком или тканью без ворса, чтобы исключить царапины на корпусе утюга. Освещение – направленное, с регулируемой яркостью, например, настольная LED-лампа с цветовой температурой 4000–5000 К для точной идентификации мелких деталей и маркировки проводов.

Перед началом работ отключите утюг от сети и дайте ему остыть не менее 30 минут. Слейте остатки воды из резервуара, чтобы избежать протечек при переворачивании устройства. Подготовьте контейнер для хранения снятых деталей, разделив его на секции по этапам разборки: корпус, электрические компоненты, крепеж. Это упростит последующую сборку.

Для документирования процесса используйте камеру смартфона с разрешением не менее 12 Мп. Фотографируйте каждый этап разборки, особенно расположение проводов и контактов, чтобы при сборке не возникло ошибок. Рекомендуется снимать крупным планом крепежные элементы и защелки – это поможет при повторной установке деталей.

Из расходных материалов подготовьте изопропиловый спирт (концентрация 90% и выше) для очистки контактов и термопасты, а также силиконовую смазку для обработки подвижных частей, например, шарнира подошвы. Для удаления накипи с парогенератора пригодится лимонная кислота (раствор 10 г на 100 мл воды) или специализированное средство, например, Braun Descaling Agent.

Проверьте наличие запасных частей, если разборка проводится с целью ремонта. Для Braun TexStyle 9 чаще всего требуются: нагревательный элемент (артикул 51310001), термостат (51310002), парогенератор (51310003) или уплотнительные кольца для резервуара (51310004). Уточните совместимость деталей по серийному номеру утюга, указанному на наклейке под подошвой.

Снятие задней крышки и доступа к внутренним компонентам

Перед началом отключите утюг от сети и дайте остыть не менее 30 минут. Задняя крышка Braun TexStyle 9 крепится на трёх винтах с крестообразным шлицем PH1: два расположены по бокам у основания ручки, третий – в нижней части корпуса, ближе к сетевому шнуру. Используйте отвёртку с магнитным наконечником, чтобы избежать потери винтов. После откручивания аккуратно подденьте крышку пластиковой лопаткой или медиатором в зоне защёлок – они находятся по периметру, но основные фиксаторы сосредоточены в верхней части, у стыка с ручкой.

После снятия крышки откроется доступ к следующим элементам:

• терморегулятору (расположен под пластиковой накладкой, зафиксированной двумя винтами M2.5);
• нагревательному элементу (ТЭНу) – соединён с термостатом через керамические изоляторы;
• системе подачи пара (насос и клапан находятся слева, под металлическим экраном);
• проводке сетевого шнура (закреплена на пластиковых направляющих, избегайте резких рывков).

Не прикасайтесь к конденсатору (цилиндрический элемент чёрного цвета) без разрядки – он может сохранять заряд до 24 часов. Для проверки целостности ТЭНа используйте мультиметр в режиме измерения сопротивления (номинал – 40–60 Ом).

Отсоединение электрических контактов и нагревательного элемента

Перед началом отсоединения убедитесь, что утюг отключен от сети и полностью остыл. Нагревательный элемент в Braun TexStyle 9 расположен под алюминиевой подошвой и закреплен термостойким клеем или винтами. Для доступа к контактам потребуется снять заднюю крышку, открутив два винта T8 под заглушками и три винта T10 по периметру корпуса.

Контактные группы нагревательного элемента соединены с платой управления через клеммы с защелками или пайку. Первым делом отсоедините термопредохранитель – тонкий белый провод с изоляцией, зафиксированный на клемме с помощью металлического зажима. Аккуратно подденьте зажим плоской отверткой, избегая повреждения провода. Следующий шаг – отключение основных силовых проводов: коричневый (фаза) и синий (ноль), закрепленные на винтовых клеммах.

Нагревательный элемент подключен через два толстых провода с термостойкой изоляцией. Если они припаяны, используйте паяльник мощностью 60 Вт для распайки, предварительно зафиксировав провода пинцетом. В случае с разъемными соединениями (например, Molex) отсоедините их, потянув за корпус разъема, а не за провода. Запомните или сфотографируйте расположение контактов – ошибка при обратной сборке приведет к неработоспособности утюга.

Для демонтажа нагревательного элемента отверните два винта M4, удерживающие его на подошве. Если элемент приклеен, прогрейте подошву феном до 120–150°C в течение 2–3 минут – это размягчит клей. Подденьте элемент пластиковой лопаткой, начиная с угла, чтобы не деформировать алюминиевую поверхность. Избегайте использования металлических инструментов: риск повреждения термодатчика или нагревательной спирали.

После снятия элемента осмотрите контактные площадки на подошве. Окисление или нагар удалите мелкозернистой наждачной бумагой (P600) или ластиком. Проверьте сопротивление нагревателя мультиметром: в холодном состоянии оно должно составлять 40–60 Ом. Значение ниже 30 Ом указывает на межвитковое замыкание, выше 80 Ом – на обрыв спирали.

При обратной сборке нанесите на резьбу винтов фиксатор Loctite 243, чтобы предотвратить самопроизвольное откручивание. Подключайте провода строго по схеме: фаза – к центральному контакту, ноль – к боковому. Термопредохранитель устанавливайте в последнюю очередь, убедившись в отсутствии натяжения провода. После сборки проверьте утюг на утечку тока с помощью мегаомметра (сопротивление изоляции не менее 2 МОм).

Демонтаж подошвы и системы подачи пара

Отсоедините утюг от сети и дайте остыть не менее 30 минут. Подошва Braun TexStyle 9 крепится на 6 винтах Torx T8 – два скрыты под декоративной накладкой в носовой части, остальные расположены по периметру. Используйте отвёртку с магнитным наконечником, чтобы избежать потери крепежа. После откручивания аккуратно подденьте подошву пластиковой лопаткой, начиная с задней части – здесь защёлки слабее. Избегайте резких движений: термостойкий силиконовый уплотнитель может порваться, если его потянуть под углом.

Система подачи пара состоит из парогенератора, клапана и двух силиконовых трубок диаметром 4 мм. Первым делом отсоедините трубки, сжав их у основания плоскогубцами – это ослабит хомут. Парогенератор зафиксирован одним винтом Phillips PH1 и защёлкой в передней части. При демонтаже обратите внимание на положение прокладки: она должна остаться на корпусе, а не прилипнуть к нагревательному элементу. Если прокладка повреждена, замените её на аналог толщиной 1,5 мм из термостойкой резины.

Клапан подачи пара расположен под кнопкой и соединён с электронным блоком тонким шлейфом. Отключите его, потянув за разъём вверх – не дёргайте за провода. Сам клапан крепится на двух защёлках и снимается движением в сторону носика утюга. Внутри вы обнаружите керамический диск с отверстиями – проверьте его на засоры. Для чистки используйте иглу диаметром 0,3 мм, но не применяйте металлические щётки: они оставляют царапины, ускоряющие накопление накипи.

При обратной сборке нанесите на резьбу винтов фиксатор Loctite 222 – это предотвратит самопроизвольное ослабление крепежа из-за вибрации. Трубки паропровода устанавливайте до упора, ориентируясь на метки на штуцерах. Перед окончательной фиксацией подошвы включите утюг на 1 минуту в режиме «пар» – убедитесь, что из отверстий не вытекает вода. Если пар идёт неравномерно, проверьте герметичность соединений трубок: утечка часто возникает в местах перегиба.

После сборки проведите тест на нагрев: температура подошвы должна достигать 180°C за 2 минуты в режиме «хлопок». Если нагрев замедлен, вероятно, нарушен контакт термопредохранителя с нагревательным элементом. В этом случае разберите утюг повторно и подогните контактные пластины плоскогубцами – зазор не должен превышать 0,5 мм.

Проверка и замена изношенных деталей утюга

После разборки утюга Braun TexStyle 9 осмотрите подошву на предмет трещин, сколов или неравномерного износа. Особое внимание уделите области вокруг отверстий для пара – здесь часто образуются микротрещины, приводящие к протечкам. Если дефекты обнаружены, подошва не подлежит ремонту и требует замены. Артикул оригинальной подошвы для этой модели – Braun 52000100, но допускается использование аналогов с идентичными посадочными размерами и отверстиями.

Проверьте состояние терморегулятора: подвижность биметаллической пластины, целостность контактов и отсутствие нагара. Для тестирования используйте мультиметр в режиме прозвонки – сопротивление между контактами должно меняться при вращении регулятора температуры. Если показания нестабильны или отсутствуют, замените терморегулятор. В таблице ниже приведены параметры для проверки:

Изношенные уплотнительные кольца парогенератора – частая причина снижения давления пара. Осмотрите силиконовые прокладки на предмет разрывов или деформации. Стандартный диаметр колец для этой модели – 8 мм (внутренний) и 12 мм (внешний). Замену проводите только на термостойкие аналоги с рабочей температурой не ниже 200°C. Перед установкой смажьте новые кольца тонким слоем силиконовой смазки для герметизации.

Электрические контакты утюга проверяйте на окисление и ослабление крепления. Особенно уязвимы клеммы нагревательного элемента и разъемы терморегулятора. Зачистите контакты мелкозернистой наждачной бумагой (зерно 1000–1200) или специальным спреем для удаления окислов. При пайке используйте припой с температурой плавления не ниже 250°C, чтобы избежать расплавления при работе утюга. После сборки проверьте надежность фиксации проводов – они не должны проворачиваться при легком натяжении.

Подошвенная прокладка (если присутствует) изнашивается быстрее других элементов. Ее задача – равномерно распределять тепло и предотвращать прилипание ткани. Признаки износа: неравномерный нагрев, следы пригорания на ткани. Для замены используйте только оригинальные прокладки или аналоги из стекловолокна с тефлоновым покрытием. Толщина новой прокладки должна составлять 0,3–0,5 мм – более толстый материал ухудшит теплопередачу.

Сборка утюга после ремонта и тестирование работоспособности

Перед сборкой убедитесь, что все детали сухие и очищены от остатков накипи или термопасты. Начните с установки терморегулятора: зафиксируйте его на пластиковом основании тремя винтами М3×6, не перетягивая, чтобы избежать деформации корпуса. Подключите провода к клеммам согласно маркировке – красный к «+», синий к «–», а желто-зеленый к заземлению. Проверьте надежность контактов: они должны входить в разъемы до щелчка.

Установите подошву утюга, совместив отверстия для пара с каналами в корпусе. Закрепите ее пятью винтами Т8, начиная с центрального, затем по диагонали, чтобы равномерно распределить давление. Если подошва снималась с трудом, нанесите тонкий слой силиконовой смазки на уплотнительное кольцо – это предотвратит протечки пара. Не используйте герметики: они могут забить паровые каналы.

Соберите парогенератор: вставьте клапан в корпус, зафиксировав его стопорным кольцом, затем подсоедините шланг подачи воды. Убедитесь, что прокладка на месте – без нее утюг будет протекать. При установке резервуара для воды проверьте работу кнопки распылителя: она должна нажиматься плавно, без заеданий. Если кнопка не возвращается в исходное положение, разберите механизм и очистите пружину от накипи.

Подключите утюг к сети через розетку с заземлением и включите терморегулятор на минимальную температуру. Через 30 секунд проверьте нагрев подошвы инфракрасным термометром: на отметке «1» температура должна составлять 80–90°C. Постепенно увеличивайте нагрев, контролируя показания – на максимуме («3») подошва должна прогреваться до 200–220°C. Если температура не соответствует, отрегулируйте термостат, подкрутив винт на корпусе против часовой стрелки для увеличения нагрева.

Протестируйте парогенератор: залейте в резервуар 100 мл дистиллированной воды, установите режим «Пар» и нажмите кнопку подачи. Пар должен выходить равномерно из всех отверстий подошвы без брызг. Если пар слабый или отсутствует, проверьте клапан – возможно, он засорен накипью. После теста оставьте утюг включенным на 10 минут, затем отключите и дайте остыть. Осмотрите корпус на предмет трещин или расплавленных участков: их появление указывает на перегрев из-за неисправного термостата или короткого замыкания.
