Как разобрать утюг борк 2400w

Утюг Bork 2400W – устройство с керамическим покрытием подошвы и системой самоочистки, рассчитанное на интенсивную эксплуатацию. Его конструкция включает термостат на 10 режимов, парогенератор с давлением до 3,5 бар и резервуар для воды объёмом 350 мл. Разборка требуется при неисправностях нагревательного элемента, протечках пара или сбоях в работе электронного блока. Перед началом работ отключите прибор от сети и дайте ему остыть не менее 30 минут – корпус сохраняет высокую температуру даже после выключения.

Для разборки потребуются: крестовая отвёртка PH1, плоская отвёртка 3 мм, пинцет с антистатическим покрытием и мультиметр для проверки цепей. Особое внимание уделите фиксаторам задней крышки – они выполнены из хрупкого пластика и ломаются при чрезмерном усилии. Начните с демонтажа винтов под заглушками на подошве: два из них скрыты под силиконовыми ножками, ещё три – под декоративной накладкой в районе парового клапана.

Электронный блок утюга Bork 2400W расположен в рукоятке и защищён алюминиевым экраном. При его снятии отсоедините шлейф дисплея, предварительно зафиксировав его положение на плате – контакты легко повреждаются. Нагревательный элемент мощностью 2400 Вт закреплён на подошве шестью винтами M3 с потайной головкой. При замене ТЭНа проверьте сопротивление нового элемента: номинальное значение – 20–22 Ом при 20°C. Избегайте контакта с термопастой на теплоотводе – она токсична и требует утилизации по классу опасности III.

Сборку проводите в обратном порядке, соблюдая последовательность затяжки винтов: сначала центральные, затем периферийные. Перед включением проверьте герметичность паровой камеры – залейте 100 мл воды и прогрейте утюг до 150°C. Протечки устраняются заменой силиконовых прокладок (артикул Bork 2400-03-0012). Если после сборки утюг не включается, прозвоните цепь термопредохранителя – его сопротивление должно быть близко к 0 Ом.

Как разобрать утюг Bork 2400W: пошаговая инструкция

Перед началом отключите утюг от сети и дайте остыть не менее 30 минут. Подготовьте инструменты: крестовую отвёртку PH1, плоскую отвёртку 3 мм, пинцет и пластиковую лопатку для разъединения защёлок. Снимите резервуар для воды, нажав на кнопку фиксатора и потянув его вверх. Открутите два винта под резервуаром (скрыты под декоративными заглушками) и один винт на задней части рукоятки.

После демонтажа винтов аккуратно отделите верхнюю часть корпуса от подошвы, начиная с задней стороны. Используйте пластиковую лопатку, чтобы поддеть защёлки по периметру – их 6 штук (2 спереди, 2 по бокам, 2 сзади). Отсоедините шлейф терморегулятора, потянув его вверх за фиксатор. Для доступа к нагревательному элементу открутите 4 винта на металлической пластине подошвы (используйте отвёртку PH1). Избегайте резких движений при снятии подошвы – керамический нагреватель хрупкий.

Какие инструменты понадобятся для разборки утюга

Для разборки утюга Bork 2400W потребуются: крестовая отвёртка PH1 (для винтов подошвы и корпуса), плоская отвёртка 3 мм (для защёлок и скрытых креплений), набор торцевых ключей T6–T10 (если модель имеет нестандартные болты), пластиковые монтажные лопатки (чтобы не повредить пластиковые защёлки при вскрытии). Дополнительно пригодится мультиметр для проверки цепей нагревательного элемента и терморегулятора, а также плоскогубцы с узкими губками для извлечения мелких деталей, например, пружин или контактов.

Избегайте использования металлических инструментов без изоляции – утюг содержит токопроводящие элементы под напряжением даже в отключённом состоянии. Для фиксации винтов и мелких деталей подготовьте магнитную чашку или органайзер с ячейками, чтобы не потерять крепёж. Если корпус склеен, понадобится фен строительный (нагрев до 150–180°C) для размягчения клеевого слоя.

Как снять заднюю крышку и получить доступ к внутренним элементам

Перед началом отключите утюг от сети и дайте ему остыть не менее 30 минут. Расположите прибор на ровной поверхности подошвой вниз, чтобы винты задней крышки были доступны. Модель Bork 2400W оснащена четырьмя крепежными винтами под звездообразную насадку T8 (Torx), два из которых скрыты под декоративными заглушками в нижней части корпуса.

Снимите заглушки с помощью тонкой отвертки или пластикового шпателя, поддев их по краям. Вставьте отвертку T8 в головки винтов и поверните против часовой стрелки до полного ослабления. Винты не выпадают самостоятельно – их нужно вынуть вручную. Обратите внимание на расположение винтов: два верхних фиксируют крышку, два нижних – дополнительно удерживают пластиковый кожух терморегулятора.

После удаления винтов аккуратно отделите заднюю крышку, потянув её на себя и слегка покачивая из стороны в сторону. Крышка может держаться на пластиковых защёлках – не прилагайте чрезмерных усилий, чтобы не сломать их. Если крышка не поддаётся, проверьте наличие скрытых винтов под наклейками или резиновыми ножками. В некоторых экземплярах Bork 2400W дополнительный винт расположен под регулятором пара.

При снятии крышки отсоедините шлейф питания от платы управления, если он мешает. Для этого осторожно подденьте фиксатор разъёма плоской отвёрткой и потяните шлейф вверх. Не дёргайте за провода – только за пластиковый корпус разъёма. После отсоединения крышка полностью отделится, открывая доступ к нагревательному элементу, термостату и электронике.

Внутренние элементы утюга закреплены на металлическом шасси. Чтобы добраться до ТЭНа, потребуется открутить два винта M4 с потайной головкой, фиксирующие подошву. Для доступа к терморегулятору снимите пластиковый кожух, удерживаемый тремя защёлками по периметру. Избегайте касания биметаллической пластины термостата – её деформация приведёт к некорректной работе прибора.

После завершения работ соберите утюг в обратном порядке. Убедитесь, что все разъёмы подключены, а винты затянуты с усилием 0,5–0,7 Н·м. Перед включением проверьте отсутствие посторонних предметов внутри корпуса и целостность проводов. Если при сборке крышка не садится плотно, проверьте положение защёлок и отсутствие перекосов.

Демонтаж ручки и верхней части корпуса утюга

Перед началом отсоедините утюг от сети и дайте остыть не менее 30 минут. На нижней стороне ручки Bork 2400W расположены два скрытых винта под декоративными заглушками – их легко найти по характерным углублениям. Подденьте заглушки тонкой отвёрткой или пластиковой лопаткой, избегая повреждения пластика: материал хрупкий, особенно в местах крепления.

Винты под заглушками – саморезы типа Torx T8, для их выкручивания потребуется соответствующая бита. Если под рукой нет нужного инструмента, используйте плоскую отвёртку с шириной жала 3 мм, но действуйте осторожно: проскальзывание может сорвать шлицы. После извлечения винтов ручка останется зафиксированной на защёлках – их три, расположены по периметру в местах стыка с корпусом.

Чтобы освободить защёлки, вставьте пластиковую лопатку в зазор между ручкой и корпусом у основания утюга и аккуратно отожмите. Начинайте с задней части, где защёлка наименее жёсткая, затем переходите к боковым. Избегайте чрезмерного усилия: пластик может треснуть, особенно если утюг эксплуатировался долго. При сопротивлении проверьте, не осталось ли незамеченных винтов или скрытых креплений под наклейками.

После снятия ручки откроется доступ к верхней части корпуса. Она крепится на четырёх защёлках и одном винте под резервуаром для воды. Винт – крестовой PH1, расположен в углублении рядом с заливным отверстием. Открутив его, сдвиньте верхнюю крышку вперёд на 5–7 мм, чтобы освободить фиксаторы. Если крышка не поддаётся, проверьте наличие дополнительных защёлок у парового регулятора: иногда они блокируют движение.

При демонтаже верхней части обратите внимание на шлейф датчика температуры – он подключён к плате тонким разъёмом. Отсоедините его, потянув за корпус разъёма, а не за провода. Если шлейф приклеен к пластику, прогрейте место соединения феном (60–70°C) в течение 10–15 секунд, чтобы ослабить клей. Резкое отрывание может повредить контакты или дорожки на плате.

Сняв верхнюю крышку, осмотрите внутренние элементы на предмет нагара или деформации. Особое внимание уделите терморегулятору: на модели Bork 2400W он часто забивается пылью, что приводит к нестабильной работе. Очистите контакты спиртовой салфеткой, но не используйте абразивы – это нарушит защитное покрытие. Сборку проводите в обратном порядке, убедившись, что все защёлки зафиксированы с характерным щелчком.

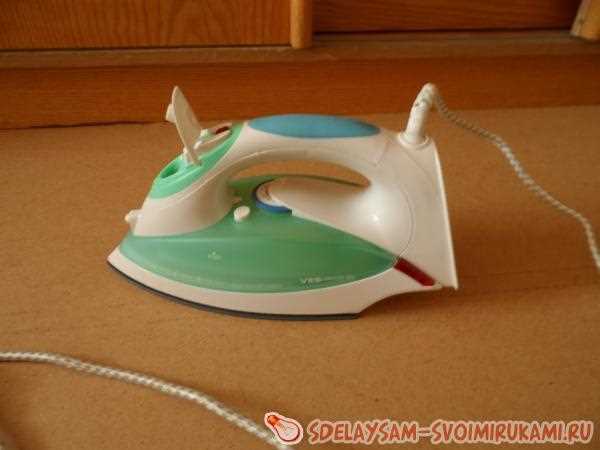

Отсоединение нагревательного элемента и терморегулятора

Перед началом работы убедитесь, что утюг отключен от сети и полностью остыл. Нагревательный элемент (ТЭН) в модели Bork 2400W закреплен на подошве двумя винтами M4 с потайной головкой – их расположение указано в сервисном мануале на стр. 12, раздел 3.2. Для демонтажа используйте отвертку с магнитным наконечником PH2, чтобы избежать потери крепежа в корпусе. Открутив винты, аккуратно приподнимите ТЭН, удерживая его за керамические изоляторы – металлические контакты хрупкие и могут сломаться при резком движении.

Терморегулятор соединен с ТЭНом через биметаллическую пластину и пару медных контактов. Для отсоединения потребуется снять фиксирующую скобу (артикул 2400-TR-05), которая удерживает провода на клеммах. В таблице ниже приведены параметры подключения для проверки целостности цепи мультиметром:

При отсоединении проводов от терморегулятора пометьте их положение маркером или сфотографируйте – перепутанные контакты приведут к некорректной работе или короткому замыканию. Клеммы зафиксированы пружинными зажимами: нажмите на них тонкой отверткой, одновременно вытягивая провод. Избегайте чрезмерного усилия – контактные площадки изготовлены из латуни и деформируются при сильном нажатии.

После отсоединения проверьте состояние терморегулятора. Вращайте регулировочный винт (шаг резьбы 0,5 мм) против часовой стрелки до упора – биметаллическая пластина должна разомкнуть контакты с характерным щелчком. Если щелчка нет, замените узел целиком (каталожный номер 2400-TH-03). При сборке нанесите на резьбу винта термостойкую смазку (например, Molykote 111) для предотвращения прикипания.

ТЭН и терморегулятор удерживаются на подошве через силиконовую прокладку толщиной 0,8 мм. При повторной установке замените ее, если обнаружены трещины или деформация – нарушение герметичности приведет к перегреву и выходу из строя электронных компонентов. Затягивайте винты крест-накрест с моментом 1,2 Н·м, используя динамометрическую отвертку.

Как правильно отключить провода и шлейфы без повреждений

Перед началом отсоединения проводов зафиксируйте их исходное положение. Сфотографируйте или зарисуйте схему подключения, особенно если провода разноцветные или имеют маркировку. Это исключит ошибки при сборке. Для шлейфов с плоскими контактами отметьте ориентацию разъема – многие из них имеют ключ в виде выступа или выемки, который должен совпадать с ответной частью.

Используйте инструменты с изолированными ручками: пинцет с антистатическим покрытием или тонкие плоскогубцы с узкими губками. Для проводов с обжимными наконечниками подденьте фиксатор отверткой с шириной жала не более 2 мм – чрезмерное усилие сломает пластиковый замок. Если наконечник сидит плотно, прогрейте его паяльником мощностью 25–40 Вт в течение 3–5 секунд: термоусадочная трубка или клей размягчатся, и провод выйдет легче.

Шлейфы с ленточными кабелями требуют аккуратного обращения с защелками. Нажмите на пластиковые фиксаторы разъема большими пальцами, одновременно потянув шлейф на себя. Если защелка не поддается, вставьте тонкую пластиковую лопатку (например, медиатор для гитары) между корпусом и шлейфом, чтобы приподнять фиксатор. Избегайте металлических инструментов – они могут замкнуть контакты или повредить дорожки.

Для проводов с пайкой предварительно удалите припой. Нагрейте контакт паяльником и отсосите расплавленный металл оловоотсосом. Если припой не поддается, добавьте флюс на основе канифоли – он снизит температуру плавления. После удаления припоя провод легко отделится от платы. Не тяните за провод при нагреве: это может оторвать контактную площадку.

При работе с высоковольтными проводами (например, от ТЭНа) сначала разрядите конденсаторы. Отключите утюг от сети и подождите 10–15 минут. Проверьте напряжение мультиметром в режиме измерения постоянного тока до 1000 В. Если на контактах осталось напряжение, замкните их через резистор 1 кОм на 5 Вт для безопасного разряда. Прямое замыкание может вызвать искру и повредить плату.

Для проводов в термоусадочной изоляции используйте термофен с регулировкой температуры. Нагрейте трубку до 120–150 °C, чтобы она сжалась, затем аккуратно снимите провод. Если изоляция приклеена, срежьте ее острым ножом вдоль провода, избегая повреждения жилы. Не пытайтесь стянуть термоусадку в холодном состоянии – это приведет к обрыву проводника.

После отключения всех проводов и шлейфов промаркируйте их скотчем или бирками. Укажите не только цвет, но и точку подключения (например, «красный – ТЭН, контакт 3»). Сложите провода в антистатический пакет или оберните их фольгой, чтобы избежать случайных замыканий при хранении. Шлейфы храните в свернутом виде, зафиксировав резинкой, – перегибы могут повредить тонкие проводники.
