Как разобрать ноутбук asus n53s

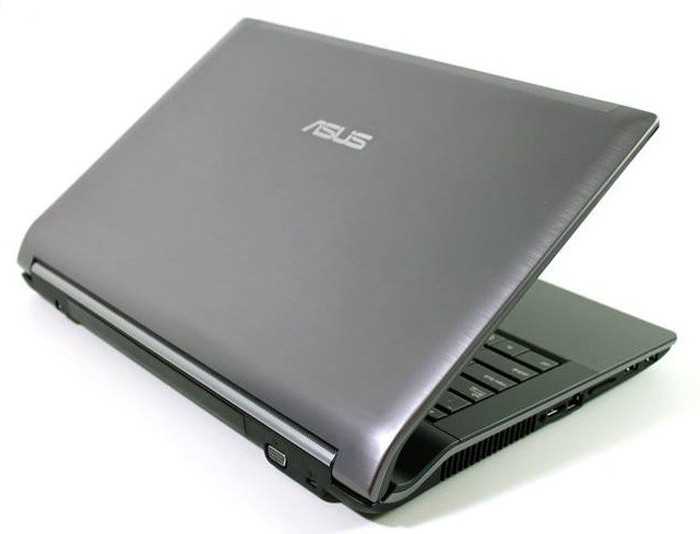

Asus N53S – модель 2011 года с процессорами Intel Core i5/i7 второго поколения и дискретной графикой NVIDIA GeForce GT 540M. Корпус выполнен из пластика с металлическими вставками, что требует аккуратности при разборке: защёлки легко ломаются, а винты часто скрыты под резиновыми ножками или наклейками. Перед началом работы отключите питание, извлеките батарею и разрядите конденсаторы, удерживая кнопку включения 30 секунд.

Инструменты: крестовая отвёртка PH0, пластиковая лопатка (или медиатор), пинцет и антистатический браслет. Избегайте магнитных отвёрток – они могут повредить микросхемы на материнской плате. Основные узлы, требующие внимания: система охлаждения (забивается пылью каждые 6–12 месяцев), жёсткий диск (расположен под клавиатурой) и модули оперативной памяти (доступны через отдельный отсек на нижней крышке).

Клавиатура крепится на защёлках и подключается шлейфом шириной 1,5 см – при её снятии не тяните за кабель, используйте пинцет для отсоединения разъёма. Экран держится на двух петлях с винтами под резиновыми заглушками; при замене матрицы проверьте совместимость с инвертором (LP156WH2-TLA1). Материнская плата фиксируется 12 винтами разной длины – фотографируйте их расположение или используйте магнитный коврик для хранения.

Чистка системы охлаждения: удалите старую термопасту с процессора и видеокарты изопропиловым спиртом (концентрация ≥90%), нанесите новую (например, Arctic MX-6) слоем 0,5 мм. Радиатор продувайте сжатым воздухом в направлении от турбины к решётке выдува. При сборке проверьте плотность прилегания тепловых трубок – зазоры приведут к перегреву.

Необходимые инструменты и подготовка рабочего места

Для разборки Asus N53S потребуются: крестовая отвёртка PH0 (длина стержня не менее 100 мм для доступа к винтам под клавиатурой), пластиковая лопатка или медиатор толщиной 0,5–1 мм для вскрытия защёлок корпуса, пинцет с антистатическим покрытием для работы с мелкими разъёмами (например, шлейфом тачпада), магнитная подставка для винтов (диаметр ячеек 3–5 мм), кисточка с жёстким ворсом для очистки пыли в радиаторе. Дополнительно пригодится термопаста Arctic MX-4 или аналог с теплопроводностью ≥8,5 Вт/м·К, если планируется замена. Избегайте использования металлических инструментов – риск повреждения платы или шлейфов.

Рабочую поверхность застелите антистатическим ковриком или листом плотного картона (не менее 30×40 см). Отключите ноутбук от сети, извлеките аккумулятор и удерживайте кнопку питания 30 секунд для сброса остаточного заряда. Разложите инструменты в порядке использования: отвёртка слева, лопатка справа, пинцет и магнитная подставка перед собой. Фотографируйте каждый этап разборки – особенно расположение винтов (они отличаются длиной и резьбой) и подключение шлейфов. Храните мелкие детали в отдельных контейнерах с маркировкой.

Снятие задней крышки и отключение аккумулятора

Перед началом работ отключите ноутбук от сети и извлеките все внешние устройства. Переверните Asus N53S крышкой вниз, расположив его на ровной поверхности с мягкой подложкой, чтобы избежать царапин. Модель оснащена 10 винтами под крестовую отвёртку PH0: 6 по периметру крышки и 4 в центральной части, скрытые под резиновыми ножками. Два винта в зоне аккумулятора длиннее остальных – запомните их расположение.

Снимите резиновые ножки с помощью пластиковой лопатки или тонкого ножа, поддев их с края. Под каждой ножкой находится винт – открутите их, удерживая крышку рукой, чтобы она не отскочила. Оставшиеся винты по периметру откручивайте в произвольном порядке, но не вынимайте сразу: сначала ослабьте все, затем извлеките по одному, складывая в магнитный контейнер или на липкий коврик.

После удаления всех винтов крышка может не поддаваться из-за защёлок. Вставьте пластиковую лопатку в зазор между крышкой и корпусом в районе правого нижнего угла (со стороны тачпада) и аккуратно проведите ею по периметру, отщёлкивая фиксаторы. Избегайте чрезмерного усилия – защёлки хрупкие и могут сломаться. Если крышка не снимается, проверьте наличие скрытых винтов под наклейками или вентиляционными решётками.

Подняв крышку, отложите её в сторону. Аккумулятор Asus N53S расположен в левом верхнем углу и закреплён двумя винтами PH0. Открутите их, затем отсоедините шлейф батареи от материнской платы, потянув за пластиковый язычок разъёма вверх (не дёргайте за провода). Если язычка нет, осторожно подденьте разъём тонкой отвёрткой, равномерно надавливая с обеих сторон.

Перед отключением аккумулятора убедитесь, что ноутбук полностью обесточен. Остаточный заряд в конденсаторах может сохраняться до 30 секунд после выключения – подождите минуту, если устройство работало недавно. Для проверки используйте мультиметр: коснитесь щупами контактов разъёма аккумулятора (красный – «+», чёрный – «–»). Показания должны быть равны 0 В.

• Не используйте металлические инструменты для отсоединения шлейфа – риск короткого замыкания.
• Если аккумулятор вздулся, не пытайтесь его извлечь силой. Обработайте края изопропиловым спиртом и дайте ему остыть.
• При повторной сборке сначала подключите шлейф аккумулятора, затем закрепите его винтами.

После отключения батареи отсоедините дополнительные шлейфы, если они мешают доступу к другим компонентам. В Asus N53S это может быть шлейф тачпада (расположен под аккумулятором) или антенны Wi-Fi (закреплены на рамке экрана). Шлейфы фиксируются защёлками – поднимите их пальцами или отвёрткой, затем аккуратно вытяните разъём.

Храните снятые винты и детали в отдельных контейнерах с маркировкой. Для крышки используйте магнитный лоток или пластиковый органайзер с ячейками. Избегайте статического электричества: перед работой с материнской платой коснитесь металлической части корпуса, чтобы снять заряд. Если планируете длительный перерыв, накройте ноутбук антистатической плёнкой.

Демонтаж клавиатуры и верхней панели

Перед началом отключите ноутбук от питания и извлеките аккумулятор. Переверните устройство и удалите все винты, фиксирующие нижнюю крышку, – на Asus N53S их 12 штук: 4 под резиновыми ножками (крестовая отвёртка PH0), 6 по периметру и 2 под батареей. Отложите винты в отдельные группы по длине: короткие (5 мм) идут в центральную часть, длинные (8 мм) – по краям. Используйте пластиковую лопатку для отсоединения защёлок нижней крышки, начиная с левого нижнего угла, где отсутствуют шлейфы.

Клавиатура крепится на трёх защёлках сверху и двух винтах снизу (под съёмной пластиковой накладкой над тачпадом). Подденьте верхний край клавиатуры пластиковым инструментом, аккуратно приподнимите её на 30–40 градусов и отсоедините шлейф, потянув за чёрный фиксатор вверх. Шлейф хрупкий – не дёргайте, иначе повредите контакты. Если клавиатура не поддаётся, проверьте наличие скрытых винтов под резиновыми заглушками по бокам тачпада.

Верхняя панель удерживается 8 винтами (4 под клавиатурой, 4 по периметру) и пластиковыми защёлками. После снятия клавиатуры отсоедините шлейфы тачпада и кнопок питания – они фиксируются зажимами, которые нужно поддеть тонкой отвёрткой. Осторожно отделите панель от корпуса, начиная с правого края, где меньше всего кабелей. Если слышен треск – остановитесь: вероятно, остались неотсоединённые шлейфы или застрял кабель антенны Wi-Fi, проходящий под панелью.

Отсоединение шлейфов и извлечение жесткого диска

Перед началом работы отключите ноутбук от питания и извлеките аккумулятор. На нижней крышке Asus N53S жесткий диск расположен в правом нижнем углу под отдельной пластиковой заглушкой. Открутите два винта Torx T5, удерживающие заглушку, – они отличаются от остальных крепежей на корпусе меньшим размером и черным цветом.

После снятия заглушки вы увидите жесткий диск в металлическом каркасе, закрепленный одним винтом Torx T5 по центру. Открутите его, затем аккуратно потяните диск на себя за пластиковый язычок, расположенный с левой стороны. Не тяните за шлейф – это может повредить контакты.

Шлейфы подключены к материнской плате через разъемы ZIF (Zero Insertion Force) или LIF (Low Insertion Force). Для отсоединения:

• Шлейф жесткого диска (SATA) – подденьте черный фиксатор на разъеме тонкой пластиковой лопаткой, затем вытяните шлейф горизонтально.
• Шлейф тачпада – расположен ближе к центру платы, фиксатор белого цвета, отжимается вверх.
• Шлейф клавиатуры – широкий ленточный кабель с коричневым фиксатором, требует осторожности при отсоединении.

При работе с ZIF-разъемами избегайте перекосов шлейфа – даже небольшой угол может повредить контактные дорожки. Если фиксатор не поддается, проверьте наличие дополнительных винтов или защелок, удерживающих его. Для LIF-разъемов используйте только специальные инструменты (например, пластиковый пинцет), чтобы не погнуть контакты.

После отсоединения всех шлейфов извлеките жесткий диск вместе с металлическим каркасом. Если диск не выходит свободно, проверьте наличие скрытых винтов под наклейками или резиновыми прокладками. В Asus N53S часто встречается дополнительный винт под заводской наклейкой на каркасе – его легко пропустить.

Для повторной установки диска выполните действия в обратном порядке: вставьте шлейф в разъем до упора, зафиксируйте его, затем закрепите каркас винтом. Убедитесь, что все шлейфы подключены к соответствующим разъемам – ошибка приведет к неработоспособности устройства. Перед сборкой корпуса проверьте плотность прилегания контактов мультиметром в режиме прозвонки.

Удаление системы охлаждения и процессора

Перед началом отсоедините шлейф вентилятора от материнской платы – он расположен рядом с радиатором, зафиксирован белым разъёмом. Аккуратно подденьте фиксатор тонкой отвёрткой, не прилагая усилий к проводам. Если шлейф приклеен к радиатору, прогрейте место соединения феном при 60°C в течение 10 секунд для размягчения клея.

Открутите четыре винта крепления радиатора в последовательности, указанной на его поверхности (обычно цифры 1–4). Винты затянуты с усилием 4–5 Н·м, используйте отвёртку с магнитным наконечником T5 Torx. При откручивании придерживайте радиатор – внезапное высвобождение может повредить кристалл процессора или GPU. Если винты не поддаются, нанесите каплю WD-40 и подождите 2 минуты.

Снимите радиатор, потянув его строго вертикально вверх. На поверхности процессора останется термопаста – удалите её безворсовой салфеткой, смоченной в изопропиловом спирте (концентрация ≥90%). Остатки пасты на радиаторе счищайте пластиковой лопаткой, избегая царапин на медных трубках. Осмотрите подошву радиатора: если на ней видны вмятины или коррозия, замените систему охлаждения целиком.

Для извлечения процессора поднимите металлический рычаг сокета (разъём LGA1155) движением вверх до щелчка. Процессор вынимайте за края, не касаясь контактных площадок снизу. Если он прикипел, не пытайтесь поддеть – установите радиатор обратно и прогрейте ноутбук в течение 30 секунд, затем повторите попытку. Храните процессор в антистатическом пакете, избегая падений и вибраций.

Проверьте сокет на наличие погнутых контактов: используйте лупу и пинцет с тонкими губками. Погнутые контакты выправляйте иглой под углом 45°, не прилагая бокового давления. Если обнаружены окислы, протрите сокет спиртом и продуйте сжатым воздухом. Не используйте металлические щётки – они могут повредить защитное покрытие контактов.

При обратной сборке нанесите термопасту объёмом с рисовое зерно (≈0,5 г) на центр процессора. Для моделей с TDP до 45 Вт используйте пасту с теплопроводностью ≥5 Вт/м·К (например, Arctic MX-6). Радиатор устанавливайте без перекосов, затягивая винты крест-накрест в три подхода с усилием 3 Н·м. Подключите шлейф вентилятора до фиксации защёлки – проверьте вращение лопастей после подачи питания.

Разборка экрана и снятие петлей крышки

Отключите шлейф антенны Wi-Fi, закреплённый на верхней рамке экрана – он фиксируется защёлкой, которую нужно аккуратно поддеть пластиковой лопаткой. Открутите четыре винта Torx T5 (по два с каждой стороны) на петлях крышки: два ближе к центру и два у краёв. Винты часто прикипают – используйте резиновую прокладку под отвёртку для лучшего сцепления. Снимите защитные накладки на петлях (если есть), поддев их тонким инструментом, чтобы не повредить пластик.

Перед отделением экрана от корпуса отсоедините шлейф матрицы: поднимите чёрную фиксирующую планку на разъёме (обычно на материнской плате под клавиатурой) и вытяните шлейф строго параллельно разъёму. Петли снимаются движением вверх с одновременным лёгким покачиванием – не прилагайте силу, если чувствуете сопротивление: проверьте наличие скрытых винтов или защёлок под резиновыми заглушками по периметру рамки. Работайте на ровной поверхности, чтобы избежать перекоса и повреждения шлейфов.

Вопрос-ответ:

Можно ли разобрать ноутбук Asus N53S без специальных инструментов?

Для разборки Asus N53S потребуется как минимум крестовая отвёртка (обычно PH0 или PH1) и пластиковая лопатка или медиатор для аккуратного отделения крышки. Без этих инструментов велик риск повредить защёлки корпуса или сорвать винты. Если под рукой нет лопатки, можно использовать тонкую пластиковую карту, но действовать нужно осторожно, чтобы не поцарапать пластик. В некоторых случаях может пригодиться пинцет для отсоединения мелких шлейфов. Полный набор инструментов для ремонта ноутбуков (например, с магнитной отвёрткой и антистатическим браслетом) сделает процесс удобнее, но не обязателен для базовой разборки.

Как правильно отсоединить шлейфы внутри ноутбука, чтобы не повредить их?

Шлейфы в ноутбуке Asus N53S крепятся с помощью защёлок или фиксаторов, которые нужно сначала открыть. Например, шлейф клавиатуры или тачпада обычно фиксируется чёрной пластиковой планкой — её нужно аккуратно приподнять на 90 градусов, потянув за края, а не за середину. После этого шлейф легко вынимается. Для тонких шлейфов (например, дисплея) используйте пинцет, чтобы не пережать контакты. Никогда не тяните шлейф за провода — только за пластиковую часть разъёма. Если шлейф сидит плотно, проверьте, не осталось ли незамеченных фиксаторов. После отсоединения осмотрите контакты на предмет загрязнений или окисления — при необходимости протрите их спиртом.

Что делать, если после разборки ноутбук не включается?

Если ноутбук перестал включаться после разборки, первым делом проверьте правильность подключения всех шлейфов и кабелей. Особое внимание уделите шлейфу питания от материнской платы к кнопке включения, а также разъёму батареи. Убедитесь, что ни один кабель не пережат или не перекручен. Если всё подключено верно, попробуйте запустить ноутбук без батареи, подключив только блок питания. Также проверьте, не осталось ли внутри посторонних предметов (винтов, кусочков пластика), которые могут вызвать короткое замыкание. Если проблема сохраняется, возможно, был повреждён разъём питания или материнская плата — в этом случае лучше обратиться в сервисный центр.

Нужно ли снимать систему охлаждения при чистке ноутбука от пыли?

Да, для качественной чистки Asus N53S систему охлаждения лучше снять. Пыль скапливается не только на вентиляторе, но и на радиаторе, а также между рёбрами кулера, что снижает эффективность охлаждения. Чтобы снять систему, открутите винты, крепящие радиатор к процессору и видеокарте (обычно они помечены цифрами — откручивайте их в обратном порядке). Аккуратно отсоедините вентилятор от материнской платы. После этого можно продуть радиатор сжатым воздухом или почистить мягкой кистью. При сборке не забудьте нанести новую термопасту на процессор и видеокарту — старая со временем теряет свои свойства. Если не уверены в своих силах, чистку можно провести и без полного снятия кулера, но результат будет менее эффективным.
