Как разобрать мультиварку панасоник sr tmh18

Мультиварка Panasonic SR-TMH18 – надежный прибор с долгим сроком службы, но даже она требует периодического обслуживания или ремонта. Разборка устройства может понадобиться для чистки нагревательного элемента, замены уплотнительного кольца, диагностики неисправностей или восстановления контактов. Модель имеет характерные особенности конструкции: пластиковый корпус с защелками, съемную чашу с антипригарным покрытием и электронный блок управления с сенсорной панелью. Перед началом работ отключите прибор от сети и дайте ему остыть – внутренние компоненты могут сохранять высокую температуру до 30 минут.

Для разборки потребуются инструменты: крестовая отвертка PH1, пластиковая лопатка или медиатор для безопасного вскрытия защелок, плоскогубцы с узкими губками и мультиметр (если планируется проверка электрических цепей). Избегайте использования металлических предметов – они могут повредить пластиковые элементы корпуса или электронные компоненты. Особое внимание уделите фиксаторам на нижней крышке: они расположены в четырех точках и требуют одновременного нажатия для освобождения.

Первым этапом снимается верхняя панель с кнопками. Для этого аккуратно подденьте пластиковую накладку по периметру, начиная с нижнего края, где расположены вентиляционные отверстия. Под ней скрыты два винта, удерживающие панель управления. После их откручивания отсоедините шлейф дисплея – он крепится на разъеме с защелкой. Не тяните за провода: шлейф хрупкий, и его повреждение приведет к неработоспособности прибора. Далее демонтируется чаша и внутренний стакан – они снимаются без инструментов, но могут потребовать приложения усилия из-за прикипевших остатков пищи.

Ключевой момент – доступ к нагревательному элементу. Он закреплен на дне корпуса шестью винтами с головкой под отвертку PH1. После их выкручивания элемент можно извлечь, но будьте осторожны: к нему подведены силовые провода с термостойкой изоляцией. Отсоедините их, предварительно сфотографировав подключение, чтобы не перепутать полярность при сборке. На этом этапе также открывается доступ к термопаре и датчику температуры – проверьте их состояние: окисление контактов или обрыв проводов часто становятся причиной ошибок на дисплее.

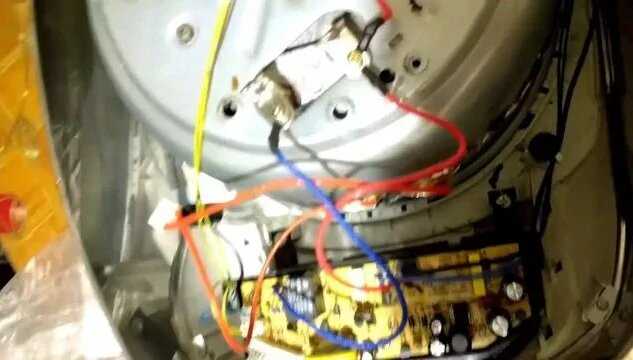

Какие инструменты понадобятся для разборки мультиварки

Для разборки Panasonic SR-TMH18 потребуются инструменты, адаптированные под её конструкцию: пластиковые или нейлоновые лопатки шириной 5–7 мм для отделения защёлок корпуса без повреждения пластика, крестовая отвёртка PH1 (или PH0 для мелких винтов), плоская отвёртка 2,5 мм для поддевания крышки панели управления. Обязателен мультиметр с тонкими щупами (диаметр ≤1 мм) – проверка цепей нагревателя и термодатчиков требует доступа к контактам на плате. Для демонтажа чаши используйте силиконовые присоски или резиновые перчатки: металлическая поверхность скользкая, а стандартные инструменты оставляют царапины.

• Набор торцевых ключей (5,5 мм и 7 мм) – для откручивания гаек крепления нагревательного элемента.
• Пинцет с антистатическим покрытием – извлечение мелких деталей (предохранителей, резисторов) из платы.
• Фен строительный (температура 150–180°C) – размягчение термоклея на проводах датчиков температуры.
• Кисть с жёсткой щетиной – очистка контактов от окислов перед сборкой.
• Магнитная чаша или лоток – хранение винтов и мелких элементов во избежание потерь.

Для работы с электроникой используйте антистатический браслет или периодически касайтесь заземлённых поверхностей. Избегайте металлических инструментов при контакте с платой – риск короткого замыкания.

Как снять верхнюю крышку и дно устройства без повреждений

Перед началом отключите мультиварку от сети и дайте ей остыть не менее 30 минут. Верхняя крышка Panasonic SR-TMH18 крепится на шести скрытых защелках: две расположены под силиконовым уплотнителем по бокам, четыре – в углах внутренней рамки. Аккуратно подденьте уплотнитель плоской отверткой с шириной лезвия не более 5 мм, начиная с середины боковой стороны, чтобы не деформировать резину. Защелки в углах открываются только после полного снятия уплотнителя – надавливайте на них пальцами, одновременно приподнимая крышку.

Для доступа к дну переверните устройство и выкрутите четыре винта Torx T10, расположенные по периметру нижней панели. Два дополнительных винта скрыты под резиновыми ножками – снимите их, поддев отверткой с узким жалом. После удаления крепежа дно удерживается пластиковыми фиксаторами: нажмите на них поочередно, начиная с задней части, и потяните панель на себя. Избегайте резких движений – фиксаторы хрупкие и ломаются при чрезмерном усилии.

Внутренняя часть крышки соединена с корпусом двумя гибкими шлейфами: один идет к дисплею, второй – к кнопкам управления. Отсоедините их, нажав на пластиковые зажимы разъемов пальцами или пинцетом с тонкими губками. Шлейфы имеют направляющие пазы – тяните строго вдоль оси, иначе контакты могут погнуться. Запомните положение разъемов: перепутанные шлейфы при сборке вызовут сбои в работе панели.

При снятии дна обратите внимание на термопасту между нагревательным элементом и алюминиевым дном чаши. Если она затвердела, замените ее на свежую (например, Arctic MX-4) – старая паста снижает теплопроводность. Не используйте металлические инструменты для очистки поверхностей: алюминий легко царапается, что нарушит герметичность контакта. Для удаления остатков пасты применяйте безворсовую салфетку, смоченную в изопропиловом спирте.

Сборку проводите в обратном порядке, но перед установкой крышки проверьте работу защелок: они должны фиксироваться с характерным щелчком. Если крышка не закрывается плотно, осмотрите уплотнитель на предмет повреждений – трещины или растяжения приведут к утечке пара. Дно прикручивайте равномерно, по диагонали, затягивая винты крест-накрест с усилием не более 0,5 Н·м, чтобы избежать перекоса панели.

Как отсоединить внутреннюю чашу и нагревательный элемент

Перед началом отсоединения внутренней чаши убедитесь, что мультиварка отключена от сети и полностью остыла. Снимите крышку и извлеките чашу, потянув её вверх – она держится только за счёт собственного веса и магнитного уплотнителя на дне. Если чаша не поддаётся, проверьте наличие фиксирующих защёлок по периметру корпуса: в модели SR-TMH18 они отсутствуют, но иногда мешает остаточная пища или жир на уплотнителе.

Нагревательный элемент расположен под платформой, на которой стоит чаша. Для доступа к нему отверните четыре винта на дне корпуса с помощью крестовой отвёртки PH2 – два ближе к центру и два по краям. Винты могут быть затянуты с усилием, поэтому используйте отвёртку с прорезиненной рукояткой для надёжного захвата. После снятия винтов аккуратно приподнимите нижнюю панель, не дёргая провода, идущие к термодатчику и нагревателю.

Нагревательный элемент в SR-TMH18 представляет собой дисковый ТЭН диаметром 160 мм, закреплённый на алюминиевой платформе тремя винтами M4 с потайной головкой. Отсоедините разъём питания ТЭНа, потянув его на себя – коннектор фиксируется пластиковым замком, который нужно сжать пальцами перед извлечением. Если провода припаяны (редко, но встречается в старых моделях), потребуется паяльник мощностью 40–60 Вт и припой с флюсом для аккуратного отпаивания.

После отключения проводов отверните три винта крепления ТЭНа, удерживая платформу рукой, чтобы она не провисла. Обратите внимание на термопасту между ТЭНом и платформой – её слой должен быть равномерным, без разрывов. Если паста затвердела или осыпалась, замените её на свежую (например, КПТ-8 или Arctic MX-4) перед обратной сборкой. При установке нового ТЭНа соблюдайте полярность подключения: красный провод – фаза, чёрный – ноль.

Перед окончательным снятием нагревательного элемента сфотографируйте расположение проводов и крепёжных элементов. Это поможет избежать ошибок при сборке. Если ТЭН прикипел к платформе, не применяйте силу – нанесите на стык WD-40 или аналогичную смазку и дайте постоять 10–15 минут. Для очистки платформы от нагара используйте мягкую металлическую щётку или наждачную бумагу с зернистостью P400, избегая повреждения алюминиевой поверхности.

Как демонтировать панель управления и дисплей

Отключите мультиварку от сети и переверните корпус дном вверх. Снимите нижнюю крышку, открутив четыре винта под крестовую отвёртку PH1 (два по бокам и два в центре). Отсоедините шлейф питания, идущий от платы управления к нагревательному элементу, аккуратно поддев фиксатор разъёма тонкой отвёрткой. Панель управления крепится к передней части корпуса на трёх защёлках и одном винте под заглушкой – найдите его под силиконовой кнопкой «Меню».

Снимите верхнюю крышку мультиварки, открутив два винта с тыльной стороны и два под резиновыми ножками. Панель дисплея удерживается на пластиковых направляющих – сдвиньте её вверх на 2–3 мм, чтобы освободить защёлки. Отсоедините шлейф дисплея от материнской платы, приподняв чёрный фиксатор на разъёме: тяните шлейф строго параллельно плате, чтобы не повредить контакты. Если дисплей не поддаётся, проверьте наличие дополнительного клеевого слоя под стеклом – прогрейте его феном при 60°C в течение 30 секунд.

Для доступа к обратной стороне панели управления отогните пластиковые защёлки по периметру с помощью пластиковой лопатки. Избегайте использования металлических инструментов – риск повредить тонкие дорожки на гибкой плёнке кнопок. Если на дисплее присутствуют следы конденсата или окисления, протрите контакты спиртовой салфеткой и дайте просохнуть 10 минут перед обратной сборкой. При замене дисплея обратите внимание на маркировку: для SR-TMH18 подходит модуль с разрешением 128×64 и 10-пиновым шлейфом шириной 0,5 мм.

Перед установкой панели на место убедитесь, что все шлейфы вставлены до упора и фиксаторы защёлкнуты. Проверьте работу кнопок и дисплея, подключив мультиварку к сети без сборки корпуса. Если экран не включается, переподключите шлейфы, уделив внимание контактам питания (крайние два провода на разъёме). Затягивайте винты крест-накрест с усилием не более 0,5 Н·м, чтобы не деформировать пластиковые элементы.

Как извлечь и проверить провода и электронные компоненты

Отсоедините все разъемы от платы управления, предварительно сфотографировав их расположение. Для этого используйте тонкую отвертку или пинцет, чтобы аккуратно поддеть фиксаторы. Особое внимание уделите проводам, подключенным к термодатчику и нагревательному элементу – их повреждение приведет к некорректной работе мультиварки. Проверьте изоляцию на предмет оплавлений или трещин: даже микроскопические дефекты могут вызвать короткое замыкание.

Прозвоните провода мультиметром в режиме проверки сопротивления (200 Ом). Сопротивление исправного провода должно стремиться к нулю, а при обрыве – к бесконечности. Для проверки электронных компонентов на плате отпаяйте подозрительные элементы (резисторы, конденсаторы, диоды) и протестируйте их отдельно. Например, конденсаторы проверяются на емкость (режим «Cx» на мультиметре), а диоды – на одностороннюю проводимость (прямое сопротивление 500–700 Ом, обратное – бесконечность).

Осмотрите пайку на плате: холодные пайки (матовые, с трещинами) часто становятся причиной нестабильной работы. При необходимости перепаяйте проблемные участки паяльником мощностью 30–40 Вт с тонким жалом. Если на плате обнаружены следы окисления, очистите их спиртом и жесткой кистью, затем просушите феном при температуре 60–70°C. Не используйте наждачную бумагу – она повредит токопроводящие дорожки.

Как собрать мультиварку обратно после осмотра или ремонта

Перед сборкой убедитесь, что все детали очищены от остатков пищи, жира или технической смазки. Особое внимание уделите уплотнительному кольцу на крышке – оно должно быть сухим и не иметь трещин. Если кольцо повреждено, замените его на новое с артикулом PNS-SRTMH18-GASKET.

Установите внутреннюю чашу на место, совместив выступы на её дне с пазами в корпусе. Проверьте, чтобы чаша свободно вращалась на 5–10 мм в стороны – это необходимо для корректной работы датчика температуры. Если чаша не фиксируется, осмотрите пластиковые направляющие на корпусе на предмет деформации.

Подключите провода к нагревательному элементу, следуя цветовой маркировке: красный – фаза, синий – ноль, жёлто-зелёный – заземление. Затяните клеммы отвёрткой с моментом 0,5 Н·м, чтобы избежать перегрева контактов. Проверьте изоляцию проводов – оголённые участки более 2 мм требуют замены жгута.

Закрепите нагревательный элемент на дне корпуса тремя винтами M4×12 с шайбами. Равномерно затягивайте их по диагонали, чтобы избежать перекоса. После установки проверьте сопротивление ТЭНа мультиметром – оно должно составлять 45–55 Ом при комнатной температуре.

Установите датчик температуры в гнездо на дне корпуса, предварительно нанеся на его резьбу термопасту КПТ-8. Затяните датчик с усилием 0,3 Н·м. Подключите его разъём к плате управления, убедившись, что фиксатор щелкнул. Ошибка подключения приведёт к коду неисправности «E1».

Соберите крышку, начиная с установки парового клапана. Вставьте его в отверстие до упора, затем зафиксируйте пластиковой защёлкой. Проверьте подвижность клапана – он должен свободно перемещаться вверх-вниз без заеданий. Закрепите крышку на корпусе, совместив метки на петлях. Затяните винты крепления с моментом 0,8 Н·м.

Перед финальной сборкой проверьте работоспособность мультиварки в тестовом режиме. Подключите прибор к сети, выберите программу «Подогрев» и убедитесь, что нагревательный элемент включается, а дисплей отображает корректную температуру. Если прибор не реагирует, отключите его и проверьте соединения согласно таблице:

Завершите сборку установкой нижней крышки корпуса. Закрепите её шестью винтами M3×8, начиная с центрального. Убедитесь, что все защёлки на корпусе зафиксированы, а провода не зажаты между деталями. После сборки проведите повторный тест на герметичность: налейте в чашу 500 мл воды, закройте крышку и включите режим «Варка на пару» на 5 минут. Если пар выходит только через клапан – сборка выполнена правильно.
