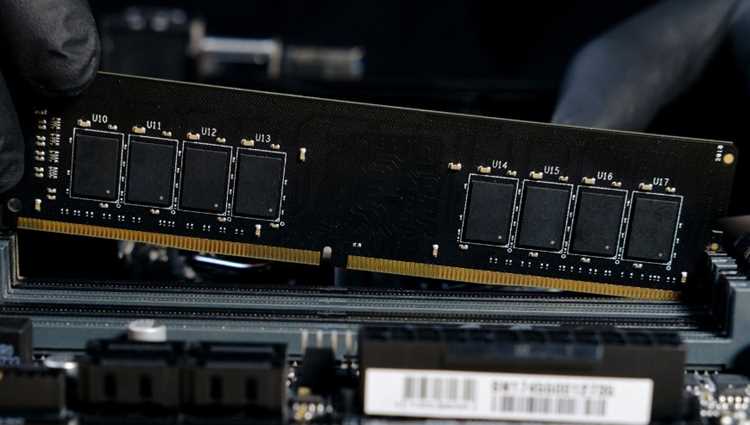

Модули DIMM и UDIMM применяются в настольных системах, но их внутренняя организация и поведение в нагрузке различаются. UDIMM не содержит промежуточного буфера, поэтому сигнал проходит напрямую от контроллера памяти к микросхемам. Это влияет на стабильность при установке нескольких планок и на максимальную поддерживаемую частоту.
При выборе памяти важно учитывать требования материнской платы. Часть моделей поддерживает только UDIMM, а серверные решения, напротив, рассчитаны на другие типы модулей. Проверка спецификации исключает проблемы с запуском и снижает риск несовместимости.
Для рабочих станций и домашних ПК обычно выбирают UDIMM, так как они подходят для большинства потребительских чипсетов. Если система планируется под задачи с постоянной нагрузкой на оперативную память, стоит обратить внимание на характеристики конкретной линейки: напряжение, количество ранков, заявленные задержки и параметры стабильной работы при двух и более планках.

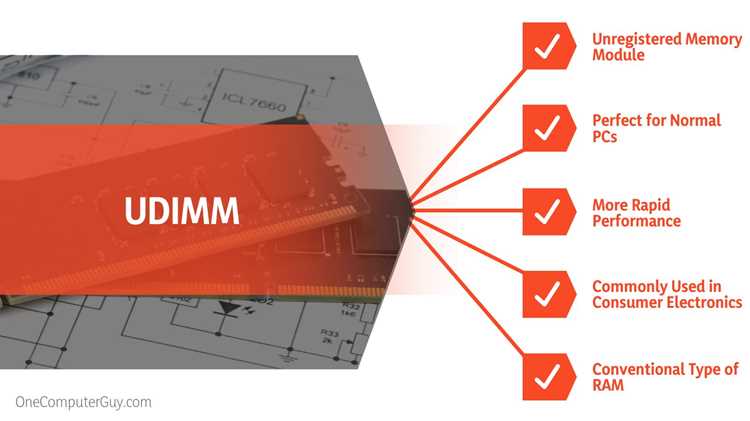

Структура контактов и форм-фактор DIMM и UDIMM в настольных системах
Оба типа модулей используют печатные платы с двухрядным расположением контактов, однако конфигурация элементов на плате различается. В DIMM устанавливаются стандартные наборы микросхем без дополнительных управляющих компонентов. В UDIMM присутствуют те же контактные группы, но без буферных микросхем, что снижает нагрузку на контроллер памяти и делает модуль удобным для бытовых систем.
Для настольных ПК применяются следующие варианты исполнения:
- DDR3 DIMM/UDIMM – 240 контактов, вырез ближе к центру, высота около 30 мм.
- DDR4 DIMM/UDIMM – 288 контактов, смещённый паз, оптимизация под более плотную разводку дорожек.
- DDR5 UDIMM – 288 контактов с иной структурой зон питания и сигнальных линий, изменённая схема разделения каналов.
При выборе форм-фактора важно учитывать требования материнской платы. Большинство домашних платформ поддерживают только UDIMM, тогда как серверные платы рассчитаны на другие разновидности модулей, отличающиеся формой и электрическими характеристиками. Проверка спецификации платы исключает ошибки совместимости.
Особенности работы шины памяти при использовании UDIMM
UDIMM подключается к контроллеру напрямую, без промежуточного буфера, что уменьшает задержку между запросом и передачей данных. Это особенно заметно при обращении к блокам памяти размером 64 байта, где прямое соединение снижает время отклика на несколько наносекунд по сравнению с модулями с регистрами.
При установке нескольких UDIMM возрастает нагрузка на линии адреса и команд. Контроллер вынужден корректировать параметры сигнала: величину подъёма напряжения, длительность фронтов и тайминги. На системах с четырьмя слотами на канал нередко требуется понижение частоты, чтобы избежать ошибок, возникающих из-за роста электромагнитных наводок.
Для стабильной работы рекомендуется:
- использовать одинаковые по объёму и рангу модули, чтобы контроллер равномерно распределял команды;
- следить за параметром Command Rate – при заполнении всех слотов установка CR2 снижает риск появления некорректных сигналов;
- отдавать приоритет UDIMM с меньшим количеством рангов, так как однорядные конфигурации создают меньшую нагрузку на шину;
- проверять, поддерживает ли материнская плата заявленную частоту при полной установке модулей, поскольку таблицы SPD не гарантируют идентичные условия при разных схемах заполнения.
Корректная настройка напряжения VDD и VDDQ также помогает стабилизировать работу шины при использовании UDIMM. Незначительное повышение в рамках допустимого диапазона уменьшает вероятность ошибок при высоких частотах.

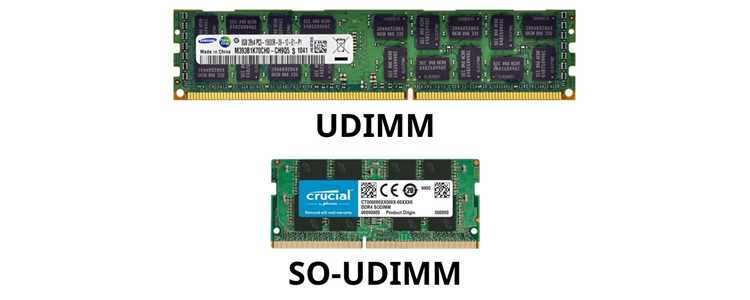

Наличие буфера и его влияние на стабильность модулей
Буфер в составе модулей памяти применяется для распределения нагрузки между контроллером и микросхемами. В вариантах с буфером сигнал проходит через дополнительный логический слой, который снижает количество прямых подключений к контроллеру.
Буферированные модули используют регистровый компонент, который выравнивает электрические характеристики линий и уменьшает риск ошибок передачи. Такой подход повышает стабильность при высокой плотности микросхем и увеличенном количестве установленных модулей.
Не буферизированные варианты подключаются непосредственно к контроллеру, что уменьшает задержку, но повышает чувствительность к колебаниям напряжения и длине трассировки. При установке нескольких модулей возрастает нагрузка на драйверы контроллера, что может приводить к сбоям.
Для систем с несколькими слотами рекомендуется учитывать требования производителя платы: при высокой суммарной ёмкости предпочтительны решения с буфером, поскольку они сохраняют стабильность при плотной компоновке и уменьшают вероятность деградации сигнала.
Требования материнских плат к выбору DIMM или UDIMM
Совместимость модулей определяется контроллером памяти и схемой разводки слотов. Производители указывают поддерживаемый тип в спецификациях, и отклонение от списка приводит к сбоям при инициализации ОЗУ.
Проверка характеристик особенно важна при работе с разными поколениями памяти, так как платы для серверных чипсетов часто не принимают небуферные модули. Ниже приведены параметры, на которые следует ориентироваться.
| Параметр | Поддержка DIMM | Поддержка UDIMM | Комментарий |
|---|---|---|---|
| Тип контроллера памяти | Совместим с обычными модулями | Требует указания в спецификации | Некоторые чипсеты принимают только UDIMM |
| Количество модулей на канал | Выше при низких частотах | Зависит от модели платы | Контроллер может снижать частоту при заполнении всех слотов |
| Поддержка ECC | Не требуется | Возможно наличие ECC без буфера | Платы должны прямо указывать поддержку ECC UDIMM |
| Максимальная частота | Определяется профилями XMP/EXPO | Зависит от ограничений BIOS | Материнская плата может ограничить частоту для стабильной нагрузки |
Перед покупкой стоит сверить модель модулей с QVL-списком на сайте производителя платы. Это снижает риск конфликтов между контроллером памяти, BIOS и конкретной линейкой DIMM или UDIMM.
Различия в задержках и частотах при использовании UDIMM
Модули UDIMM работают напрямую с контроллером памяти без буфера, что отражается на задержках и допустимых частотах. Задержка CAS обычно ниже у DIMM с буфером, тогда как UDIMM может демонстрировать большую вариативность при высоких частотах.
Для UDIMM стандарт DDR4-3200 чаще используется с таймингами CL16–CL18, в то время как зарегистрированные модули могут стабильно работать с CL19 и выше. Повышение частоты UDIMM без корректировки таймингов приводит к нестабильности системы.
Практические рекомендации по выбору частоты и задержек UDIMM:
- Подбирайте модуль с таймингами и частотой, поддерживаемыми материнской платой.
- Для многоканальных конфигураций UDIMM выбирайте идентичные по частоте и таймингам модули.
- При разгоне памяти контролируйте температуру и вольтаж, чтобы не возникали ошибки чтения/записи.
Сравнительная таблица задержек и частот для UDIMM и DIMM:
| Тип модуля | Частота, МГц | CL | Примечание |
|---|---|---|---|
| UDIMM DDR4 | 2133–3200 | 15–18 | Прямое подключение к контроллеру, чувствителен к разгону |
| RDIMM DDR4 | 2133–3200+ | 16–19 | Использует буфер, стабильнее при высоких нагрузках |
Выбор UDIMM оправдан для настольных ПК с ограничением по стоимости и умеренными нагрузками, тогда как серверные системы с высокими частотами и большим объёмом памяти выигрывают от буферных DIMM.
Сценарии совместимости DIMM и UDIMM в бытовых и профессиональных ПК
Совместимость модулей памяти зависит от типа разъёмов и контроллера на материнской плате. UDIMM предназначен для настольных ПК и ноутбуков с прямым подключением к контроллеру памяти, а RDIMM или DIMM с буфером чаще используется в серверах и рабочих станциях.
Практические сценарии:
- Бытовые ПК: UDIMM DDR4 2133–3200 МГц оптимален для офисных и домашних задач. Совмещать буферные модули не рекомендуется, так как материнская плата не поддерживает их контроллер.
- Игровые и мощные настольные ПК: UDIMM с низкой задержкой и высокой частотой позволяет увеличить FPS и ускорить загрузку приложений. В многоканальной конфигурации важно использовать идентичные модули.
- Профессиональные рабочие станции: RDIMM или LRDIMM обеспечивают стабильность при больших объёмах памяти и высоких частотах. UDIMM в таких системах может работать нестабильно при нагрузках выше 32–64 ГБ.
- Серверы: Только буферные модули (RDIMM/LRDIMM) поддерживаются на серверных платформах Intel Xeon и AMD EPYC. UDIMM здесь не применяется.
Рекомендации по совместимости:
- Перед покупкой модуля уточните в документации материнской платы поддерживаемый тип памяти.
- Не смешивайте UDIMM и RDIMM на одной плате.
- При установке нескольких модулей UDIMM соблюдайте одинаковую частоту и тайминги для стабильной работы.
- Для серверных систем ориентируйтесь на RDIMM/LRDIMM с учётом объёма и нагрузки.
Следование этим правилам позволит избежать ошибок POST, BSOD и нестабильности системы при использовании различных модулей памяти.
Вопрос-ответ:
В чем основное отличие UDIMM от обычного DIMM?
UDIMM (Unbuffered DIMM) не содержит буфера между контроллером памяти и микросхемами, что снижает задержки, но делает модули более чувствительными к нагрузкам. Обычные DIMM могут включать буфер или регистр, что повышает стабильность при больших объёмах памяти и многоканальных конфигурациях.
Можно ли устанавливать UDIMM и RDIMM на одну материнскую плату?
Нет, UDIMM и RDIMM несовместимы на одной плате. Контроллер памяти рассчитан либо на прямое подключение без буфера (UDIMM), либо на работу с регистрированными модулями (RDIMM). Совмещение приводит к ошибкам POST или нестабильной работе системы.
Какие параметры выбирать при покупке UDIMM для настольного ПК?
Для UDIMM важно учитывать частоту, тайминги и поддерживаемый объем. Например, DDR4-3200 с таймингами CL16–CL18 обеспечит баланс между скоростью и стабильностью. При использовании нескольких модулей лучше выбирать одинаковые модели по частоте и таймингам.
Почему серверы используют буферные DIMM вместо UDIMM?
Буферные DIMM (RDIMM, LRDIMM) снижают нагрузку на контроллер памяти и позволяют устанавливать большие объемы оперативной памяти без потери стабильности. UDIMM при высоких объемах и нагрузках может вызвать ошибки и сбои, поэтому серверные платформы их не поддерживают.
Как различия в задержках и частотах влияют на производительность UDIMM?
UDIMM напрямую подключается к контроллеру, что уменьшает задержки чтения и записи. Однако при высоких частотах нестабильность может возникать быстрее, чем у буферных модулей. При выборе памяти для настольного ПК стоит балансировать между частотой и таймингами, чтобы избежать сбоев.
В чем разница между UDIMM и обычным DIMM по конструкции?
UDIMM не содержит буфера или регистра, поэтому сигналы передаются напрямую к контроллеру памяти. Это уменьшает задержки, но делает модуль более чувствительным к нагрузке и нестабильным при больших объёмах памяти. Обычные DIMM с буфером или регистром стабилизируют работу при многоканальной конфигурации и больших объемах.
Какие модули памяти лучше использовать для настольного ПК и для сервера?
Для настольного ПК подходят UDIMM DDR4 с частотой 2133–3200 МГц и таймингами CL15–CL18, так как они обеспечивают достаточную скорость и низкую задержку. Для серверов и рабочих станций следует выбирать RDIMM или LRDIMM, которые выдерживают большие объёмы памяти и высокие нагрузки без ошибок.
