Клапан адсорбера на Шевроле Нива отвечает за управление потоком паров топлива в систему впуска двигателя. Его исправность напрямую влияет на экономичность и экологичность работы автомобиля, а также на стабильность работы двигателя на холостом ходу.
Для проверки клапана необходимо убедиться в отсутствии механических повреждений и засоров, а также проверить работу электрического управляющего сигнала. Рекомендуется использовать мультиметр для измерения сопротивления обмотки клапана – стандартное значение для Шевроле Нива составляет 20–30 Ом при комнатной температуре.
Дополнительно проводят функциональный тест: при подключении к источнику 12 В клапан должен открываться без задержек и возвращаться в исходное положение после отключения питания. Любая задержка, шум или заедание свидетельствует о необходимости очистки или замены узла. Проверка должна выполняться при отключенном аккумуляторе для предотвращения короткого замыкания и повреждения электроники.
Регулярная диагностика клапана адсорбера позволяет снизить риск выхода из строя каталитического нейтрализатора и уменьшить выбросы углеводородов. На практике контроль следует проводить каждые 30–40 тыс. км пробега или при появлении нестабильной работы двигателя, повышенного расхода топлива или загорания индикатора «Check Engine».
Определение симптомов неисправного клапана адсорбера
Второй симптом – появление запаха бензина в салоне или возле двигателя. Это происходит из-за неконтролируемого сброса паров топлива, когда клапан не перекрывает путь к впуску. На практике концентрация паров может достигать 50–70 мг/м³ в моторном отсеке при включенном зажигании.
Третий показатель неисправности – фиксированная ошибка P0443 или P0446 в диагностической системе. Для удобства визуального анализа ошибок можно использовать следующую таблицу:
| Код ошибки | Описание | Вероятная причина |
|---|---|---|
| P0443 | Ошибка цепи управления клапаном адсорбера | Обрыв или короткое замыкание проводки, выход из строя клапана |
| P0446 | Сбой работы системы вентиляции адсорбера | Засорение шлангов, механическое заклинивание клапана |
Четвёртый симптом – снижение динамики разгона при нагрузке. При исправном клапане адсорбер аккуратно подает пары топлива во впускной коллектор. При заклинивании или пропуске клапана подача нарушается, что снижает мощность двигателя на 5–8% при оборотах 2000–3500 об/мин.
Пятый сигнал – нестабильное срабатывание системы EVAP при проведении теста давления. Если манометр показывает перепады давления более 15 кПа за 5 секунд, это указывает на подсос воздуха через неисправный клапан или его неполное закрытие. Рекомендуется проверить клапан с помощью мультиметра и вакуумного насоса перед заменой.
Необходимые инструменты для тестирования клапана
Для проверки клапана адсорбера на Шевроле Нива потребуется мультиметр с возможностью измерения сопротивления и напряжения. Он позволяет определить исправность электрической катушки клапана и контроль целостности проводки.
Вакуумный насос ручного или электрического типа необходим для проверки герметичности. Рабочее давление должно достигать 80–90 кПа, чтобы оценить способность клапана удерживать вакуум.
Набор прозрачных силиконовых шлангов диаметром 5–8 мм и соответствующих переходников обеспечивает корректное подключение к патрубкам клапана и бачка адсорбера. Прозрачность позволяет визуально контролировать поток воздуха и выявлять протечки.
- Крестовые и плоские отвертки для демонтажа крепежа клапана.
- Набор ключей на 8 и 10 мм для снятия кронштейнов и хомутов.
- Плоскогубцы или пинцет для работы с пружинными зажимами.
Манометр с диапазоном 0–1 бар подключается параллельно к шлангу клапана для динамического контроля вакуума при запуске двигателя. Позволяет выявить неплотности и нарушения работы клапана под нагрузкой.
Источник постоянного напряжения 12 В с ограничительным резистором 10–15 Ом используется для проверки срабатывания катушки клапана без риска повреждения. Он имитирует работу бортовой сети при включении ЭБУ.
Подготовка автомобиля перед проверкой клапана
Необходимо дать двигателю остыть минимум 30–40 минут. Горячие компоненты, особенно коллектор и трубы системы вентиляции, могут вызвать ожоги при прикосновении.
Осмотрите место установки клапана адсорбера на предмет внешних повреждений, трещин и подтеков топлива. Любое механическое повреждение может исказить результаты проверки и потребует дополнительного ремонта.
Перед демонтажем клапана отключите отрицательную клемму аккумулятора. Это предотвращает короткие замыкания и случайное включение системы управления двигателем во время теста.
Снимите защитный кожух двигателя, если он мешает доступу к клапану. Для удобства работы используйте удлинённую отвертку или головку на 8 мм для откручивания креплений, чтобы не повреждать пластиковые элементы.
Подготовьте чистую тряпку и небольшую ёмкость для сбора возможных остатков топлива или конденсата. Это исключает попадание жидкости на пластиковые детали и кузов, что может вызвать коррозию или повреждение поверхности.
Убедитесь, что в автомобиле отсутствуют посторонние предметы возле магистралей вакуума и трубок адсорбера. Даже небольшая засорённость шлангов может изменить давление в системе и дать ложный результат при проверке клапана.
Проверка подачи вакуума к клапану адсорбера
Для точной проверки подачи вакуума к клапану адсорбера на Шевроле Нива используйте вакуумметр с диапазоном 0–1 атм. Сначала отсоедините вакуумный шланг, идущий к клапану, от коллекторной магистрали. Подключите вакуумметр к магистрали и заведите двигатель на холостых оборотах. Нормальное показание при исправной системе составляет 0,6–0,8 атм. Любое падение ниже 0,5 указывает на утечку или забитую магистраль.
Если вакуум в порядке, проверьте шланг, соединяющий коллектор и клапан адсорбера. Осмотрите его на трещины, следы масла или разрыв внутренней оболочки. Для точной диагностики используйте манометр или простую проверку с присоской: при подключении к вакуумной линии шланг должен сохранять сжатое состояние без провисаний. При обнаружении дефекта шланг заменяют, так как герметичность напрямую влияет на работу клапана и эффективность адсорбера.
После подтверждения исправности магистрали и шланга подключите вакуум к самому клапану. Плавно создайте разрежение с помощью ручного вакуумного насоса и наблюдайте за реакцией мембраны клапана. Мембрана должна подниматься без задержек и фиксироваться в открытом положении при сохранении вакуума. Любое запаздывание или провал мембраны указывает на неисправность клапана, требующую разборки или замены.
Тестирование электрической части клапана мультиметром
Следующий шаг – проверка целостности проводки до ЭБУ. С помощью мультиметра в режиме прозвонки соединяем каждый контакт клапана с соответствующим проводом жгута. Сопротивление должно быть менее 1 Ом на каждой линии. Если прибор показывает разрыв или высокое сопротивление, необходимо локализовать проблемный участок и заменить проводку.
Для окончательной проверки можно измерить напряжение на разъеме при включенном зажигании. На исправном клапане должно присутствовать 12 В постоянного тока с кратковременным импульсом открытия. Отсутствие напряжения либо нестабильные показания мультиметра указывают на неполадки в цепи управления ЭБУ или на дефект самого клапана, требующий замены.
Проверка работы клапана на всасывание и выпуск паров топлива
Для проверки клапана адсорбера на Шевроле Нива начните с отключения вакуумного шланга, идущего к впускному коллектору. С помощью ручного вакуумного насоса создайте разрежение и удерживайте его в течение 10–15 секунд. Если клапан держит вакуум без падения, всасывающий контур исправен.
Проверка на выпуск паров топлива требует подачи сжатого воздуха или легкого давления на топливный паропровод. Давление не должно превышать 0,2–0,3 бар, иначе можно повредить мембрану клапана. При исправном клапане воздух проходит только в сторону впускного коллектора и не идет обратно в бак.
Важно: при температуре двигателя ниже +10°C клапан может работать туже, что не является неисправностью. Рекомендуется проводить тест при прогретом двигателе, когда температура паров топлива выше +20°C.
Если клапан не удерживает вакуум или пропускает воздух в обе стороны, замена обязательна. Проверка механизма также включает осмотр штока и мембраны: трещины, деформации и следы коррозии снижают герметичность и эффективность адсорбера.
После завершения теста подсоедините все шланги, убедитесь в отсутствии подсосов воздуха. Для подтверждения правильной работы можно запустить двигатель и наблюдать за стабилизацией оборотов холостого хода: резкие скачки могут указывать на неплотность клапана.
Чистка и обслуживание клапана при забивании
Таблица рекомендуемых параметров обслуживания клапана адсорбера:
| Параметр | Рекомендация |
|---|---|
| Растворитель | Изопропиловый спирт или специализированный карбюраторный очиститель |
| Продувка | Сжатый воздух 2–3 бар, направление от корпуса к выходному патрубку |
| Время сушки | Не менее 30 минут при комнатной температуре |
| Проверка работоспособности | Прозрачная трубка или вакуумметр – клапан должен открываться при 0,2–0,3 бар |
| Интервал обслуживания | Каждые 50–70 тыс. км или при признаках нестабильной работы двигателя |
Замена клапана адсорбера на Шевроле Нива своими руками

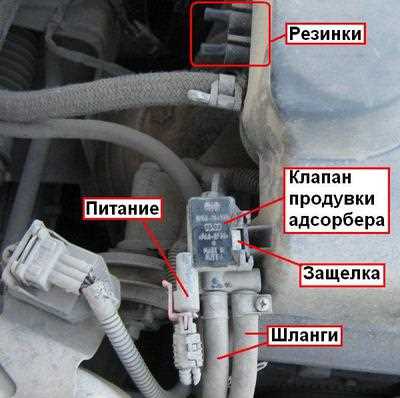

Для начала потребуется снять воздушный фильтр и верхнюю часть корпуса впускного коллектора, чтобы получить доступ к клапану адсорбера. На Шевроле Нива он расположен слева от двигателя под корпусом дроссельной заслонки.
Перед демонтажем клапана отключите разъем электрической проводки и отсоедините шланги от адсорбера. Используйте ключ на 10 мм для откручивания двух крепежных болтов. Будьте внимательны: крепления имеют ограниченный ход, чтобы не повредить пластиковые патрубки.
Новый клапан должен точно соответствовать оригинальному по маркировке: GM 94580156 или аналогу с идентичными параметрами. Перед установкой проверьте целостность мембраны и отсутствие механических загрязнений внутри корпуса адсорбера.
Установка выполняется в обратной последовательности. Сначала закрепите клапан на корпусе коллектора, затем подсоедините шланги и разъем проводки. После монтажа рекомендуется проверить герметичность соединений, слегка надавив на шланги и убедившись, что они не проворачиваются.
После сборки двигателя запустите мотор и дождитесь стабильной работы холостого хода. Ошибки P0441 или P0446 на диагностике укажут на неправильное подключение или неисправность клапана, что требует повторной проверки всех соединений.
Вопрос-ответ:
Как определить, что клапан адсорбера на Шевроле Нива неисправен?
Признаки неисправности клапана могут проявляться в виде нестабильной работы двигателя, повышенного расхода топлива или появлении запаха бензина около моторного отсека. Часто появляется ошибка P0441 или P0446 в бортовом компьютере, что указывает на сбой системы улавливания паров топлива. Проверка обычно начинается с визуального осмотра клапана и шлангов на предмет трещин, загрязнений или повреждений.
Какие инструменты нужны для проверки клапана адсорбера на Шевроле Нива?
Для проверки потребуется набор ключей и отверток, манометр для измерения вакуума и, желательно, мультиметр для проверки электрической цепи. Иногда используют простую лампу постоянного тока или 12-вольтовый аккумулятор для тестирования работы электроклапана. Все действия проводят при холодном двигателе и отключенной батарее, если проверка касается электрических соединений.
Можно ли проверить клапан адсорбера без его снятия с машины?
Да, частично проверить клапан можно на месте. Для этого закрывают один из шлангов, подают вакуум и наблюдают за реакцией клапана: он должен открываться и закрываться без заеданий. Электрическую часть также проверяют, подключая питание на контакты клапана и слушая щелчки срабатывания. Полная проверка работоспособности, включая внутреннюю очистку и устранение засоров, требует снятия устройства.
Как часто рекомендуется проверять клапан адсорбера на Шевроле Нива?
Регулярных регламентов для этой проверки нет, но опытные владельцы советуют осматривать клапан при каждом техническом обслуживании двигателя или каждые 20–30 тысяч километров пробега. Осмотр позволяет заметить накопление грязи или разрыв шлангов до того, как появятся серьезные проблемы с мотором или загорится контрольная лампа «Check Engine».
Что делать, если при проверке клапан адсорбера не реагирует на подачу напряжения?
Если клапан не срабатывает при подаче питания, вероятно, сгорела обмотка электромагнита или внутренние механические части заклинили. В таком случае восстановление редко возможно, обычно устройство меняют на новое. Перед заменой стоит проверить предохранители и проводку, чтобы убедиться, что проблема действительно в клапане, а не в электрической цепи автомобиля.
Как определить, что клапан адсорбера на Шевроле Нива неисправен?
Признаки неисправности клапана адсорбера могут проявляться в нестабильной работе двигателя на холостом ходу, появлении резкого запаха бензина в салоне или повышенном расходе топлива. Иногда загорается индикатор «Check Engine». Для точного определения состояния клапана рекомендуется проверить его механическое функционирование: клапан должен легко открываться и закрываться, без заеданий и посторонних шумов. Также важно проверить проводку и вакуумные шланги, так как проблемы с ними могут имитировать поломку самого клапана.
