Как проверить датчик оттайки холодильника ноу фрост

Датчик оттайки контролирует работу системы размораживания в холодильниках Ноу Фрост и предотвращает накопление льда на испарителе. Его неисправность приводит к замерзанию стенок морозильной камеры, повышенному энергопотреблению и снижению производительности компрессора. Определить работоспособность датчика можно самостоятельно, используя мультиметр и термометр.

Место установки датчика зависит от модели холодильника: чаще всего он находится на задней стенке испарителя или рядом с ним, защищённый пластиковым корпусом. Перед проверкой необходимо отключить питание холодильника и разморозить отделение, если на испарителе образовался лёд, чтобы избежать повреждения электроники.

Для диагностики используют измерение сопротивления датчика в холодном и тёплом состоянии. Стандартные датчики имеют сопротивление 10–12 кОм при +20°C, при понижении температуры значение растёт до 30–40 кОм на морозе. Слишком высокий или низкий показатель указывает на необходимость замены.

Помимо проверки сопротивления, полезно наблюдать за работой системы оттайки в цикле. Если нагревательный элемент включается реже положенного или лед на испарителе не тает, это подтверждает, что датчик функционирует неправильно и требует замены на оригинальный или совместимый аналог.

Проверка датчика оттайки холодильника Ноу Фрост

Для проверки датчика оттайки сначала отключите холодильник от сети и разморозьте морозильную камеру, если на испарителе есть лёд. Затем извлеките датчик из корпуса испарителя, чтобы обеспечить доступ к контактам для измерения сопротивления мультиметром. Рабочий датчик для большинства моделей Ноу Фрост имеет сопротивление около 10–12 кОм при +20°C.

Измерения проводят при разных температурах: комнатной, около 0°C и −10…−15°C. Это позволяет определить, корректно ли датчик реагирует на изменение температуры. Если сопротивление не изменяется или выходит за пределы допустимого диапазона, датчик необходимо заменить.

Пример ориентировочных значений сопротивления датчика Ноу Фрост:

Если измеренные показатели сильно отличаются от таблицы, это указывает на износ или поломку датчика. После проверки можно вернуть датчик на место, убедившись, что контакты чистые, а проводка не повреждена, чтобы избежать сбоев в цикле оттайки.

Как найти датчик оттайки внутри холодильника

Датчик оттайки обычно размещается на задней стенке испарителя или рядом с нагревательным элементом системы Ноу Фрост. В моделях с двумя камерами он может находиться в морозильной камере, ближе к верхней части испарителя, чтобы отслеживать накопление льда.

Для доступа к датчику потребуется снять заднюю панель морозильного отделения. Панель удерживается пластиковыми клипсами или винтами, которые можно аккуратно открутить крестовой отверткой. Не пытайтесь снимать панели силой, чтобы не повредить пластик и проводку.

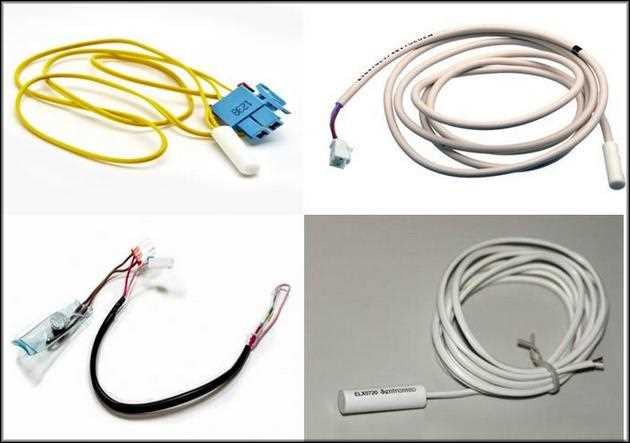

Датчик представляет собой цилиндрический элемент с контактами на конце и тонким проводом, идущим к плате управления. Его корпус часто серого или белого цвета, а длина провода зависит от модели холодильника – обычно 15–30 см.

Если визуально датчик найти сложно, ориентируйтесь на проводку от платы управления: обычно проводка идёт к нагревательному элементу и датчику параллельно, образуя отдельную цепь для контроля температуры испарителя.

Перед проверкой датчика убедитесь, что холодильник отключен от сети, а камера разморожена. Контакты датчика следует очищать от налёта льда и пыли, чтобы обеспечить точные измерения сопротивления при диагностике мультиметром.

После извлечения датчика важно не повредить изоляцию проводов и не перекручивать элемент. После проверки или замены датчика панель возвращают на место, фиксируя все клипсы и винты, чтобы избежать сквозняков и нарушения циркуляции воздуха внутри морозильной камеры.

Необходимые инструменты для проверки датчика

Главный инструмент для диагностики датчика оттайки – мультиметр с функцией измерения сопротивления. Он позволяет определить отклонения в показаниях датчика при различных температурах и выявить поломку без разборки платы управления.

Термометр для морозильной камеры помогает проверить работу датчика в реальных условиях. Цифровой термометр с точностью до ±1°C позволит зафиксировать температуру испарителя и сопоставить её с сопротивлением датчика.

Крестовая отвертка или набор маленьких отверток необходимы для снятия задней панели морозильной камеры и доступа к датчику. Отвертки должны быть удобными и подходить под винты конкретной модели холодильника.

Пинцет или маленькие плоскогубцы пригодятся для аккуратного отсоединения проводов датчика и извлечения элемента из корпуса испарителя без повреждения контактов.

Изоляционная лента или термоусадочные трубки нужны при замене датчика, чтобы заизолировать контакты и соединения проводов, обеспечив надежность цепи и предотвращение короткого замыкания.

Резервный датчик совместимого типа желательно иметь под рукой. Даже если диагностика покажет исправность, наличие запасного элемента позволяет быстро заменить поврежденный датчик и восстановить нормальный цикл оттайки.

Как отключить холодильник перед тестированием датчика

Перед проверкой датчика оттайки необходимо полностью обесточить холодильник. Для этого выключите устройство из розетки или отключите автоматический выключатель в щитке, к которому подключён прибор. Работа с подключённым питанием может привести к короткому замыканию или поражению электрическим током.

После отключения важно убедиться, что компрессор и вентиляторы полностью остановились. В моделях Ноу Фрост компрессор может работать ещё несколько секунд после снятия напряжения, поэтому подождите 1–2 минуты перед началом демонтажа задней панели морозильной камеры.

Если планируется длительное тестирование, рекомендуется вынуть все продукты и дать испарителю слегка оттаять. Это облегчает доступ к датчику и предотвращает случайное повреждение льда или проводки при извлечении элемента для измерений.

Методы измерения сопротивления датчика мультиметром

Для проверки датчика оттайки используют мультиметр с функцией измерения сопротивления (Ом). Перед подключением прибора убедитесь, что холодильник отключён от сети, а контакты датчика очищены от льда и пыли.

Последовательность измерений выглядит следующим образом:

1. Выставьте мультиметр на режим измерения сопротивления (Ω).
2. Подключите щупы мультиметра к контактам датчика, не снимая провода с платы, если есть доступ.
3. Снимите показания при комнатной температуре (+20°C) и запишите их.
4. При необходимости поместите датчик в холодную среду (0…−15°C) и повторите измерение.

Нормальные значения сопротивления датчика Ноу Фрост:

• +20°C: 10–12 кОм
• 0°C: 18–22 кОм
• −10°C: 30–35 кОм
• −15°C: 40–45 кОм

Если сопротивление не изменяется при снижении температуры или выходит за указанные пределы, это указывает на неисправность датчика. В таких случаях элемент необходимо заменить на оригинальный или совместимый аналог.

Для точности измерений рекомендуется использовать цифровой мультиметр с шагом не более 1 Ом и держать щупы неподвижно, чтобы избежать дребезга контактов и ложных показаний.

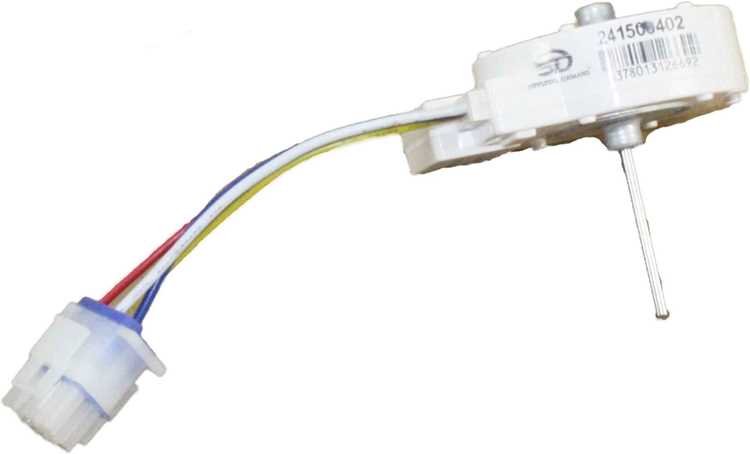

Проверка датчика при помощи температуры морозильной камеры

Для проверки датчика оттайки в реальных условиях можно использовать цифровой термометр. Разместите его вблизи испарителя, рядом с местом установки датчика, чтобы зафиксировать температуру воздуха и поверхности испарителя.

Наблюдайте за изменением температуры в течение цикла работы холодильника. Датчик должен регистрировать падение температуры до −10…−15°C и включать нагревательный элемент для оттайки, после чего температура слегка повышается.

Если термометр показывает нормальные значения, но лед на испарителе не тает, это указывает на неисправность датчика или нагревательного элемента. В таких случаях необходимо измерить сопротивление датчика мультиметром для точной диагностики.

Регулярная проверка датчика с использованием температуры морозильной камеры позволяет выявлять отклонения в работе системы Ноу Фрост до появления значительных наледей, что предотвращает перегрузку компрессора и снижает риск поломки холодильника.

Вопрос-ответ:

Где именно находится датчик оттайки в холодильнике Ноу Фрост?

Датчик оттайки обычно размещается на задней стенке испарителя или рядом с нагревательным элементом. В морозильной камере он чаще находится в верхней части испарителя. Чтобы добраться до него, необходимо снять заднюю панель отделения, удерживаемую клипсами или винтами. При этом важно аккуратно обращаться с проводкой и корпусом датчика.

Какие инструменты нужны для проверки датчика оттайки?

Для диагностики требуется мультиметр с функцией измерения сопротивления и термометр с точностью ±1°C для контроля температуры испарителя. Также понадобятся крестовая отвертка для снятия панели, пинцет или маленькие плоскогубцы для отсоединения проводов, и изоляционная лента для защиты контактов при необходимости замены датчика. Наличие запасного датчика позволяет оперативно заменить неисправный элемент.

Как правильно измерить сопротивление датчика мультиметром?

Для измерения сопротивления сначала отключите холодильник от сети и убедитесь, что контакты датчика чистые. Установите мультиметр на режим Ом и подсоедините щупы к контактам датчика. Снимите показания при комнатной температуре (+20°C), затем при охлаждении до 0°C и −10…−15°C. Нормальные значения для датчика Ноу Фрост: +20°C — 10–12 кОм, 0°C — 18–22 кОм, −10°C — 30–35 кОм, −15°C — 40–45 кОм. Отклонение от этих значений указывает на неисправность.

Можно ли проверить датчик без его извлечения из испарителя?

Да, в некоторых моделях датчик можно проверить, не извлекая его полностью. Щупы мультиметра подключают к контактам проводки, ведущей к плате управления. Однако для точного измерения сопротивления и проверки реакции на изменение температуры иногда удобнее извлечь датчик и поместить его в контролируемые условия, чтобы исключить влияние других элементов цепи.

Какие признаки указывают на неисправность датчика оттайки?

Основные признаки включают образование льда на испарителе, частое включение компрессора без нормального цикла оттайки и нестабильную температуру в морозильной камере. При визуальном осмотре датчик может иметь поврежденные контакты или оголенные провода. Измерение сопротивления мультиметром с отклонением от допустимых значений подтверждает необходимость замены элемента.

Как понять, что датчик оттайки холодильника Ноу Фрост вышел из строя?

Признаки неисправного датчика включают образование наледи на испарителе, слишком частое включение или длительную работу компрессора, а также колебания температуры в морозильной камере. Если визуально датчик поврежден или контакты оголены, это указывает на проблемы. Для точного подтверждения следует измерить сопротивление мультиметром: отклонение от стандартных значений для конкретной модели свидетельствует о необходимости замены элемента.

Можно ли проверить датчик оттайки без его извлечения из корпуса испарителя?

В некоторых случаях датчик можно проверить, оставив его на месте, подключив щупы мультиметра к проводам, идущим к плате управления. Однако точность измерения повышается, если извлечь датчик и замерять сопротивление при разных температурах, включая комнатную и низкие значения, до −15°C. Такой подход позволяет выявить скрытые неисправности, которые не проявляются при кратковременных замерах в корпусе холодильника.
