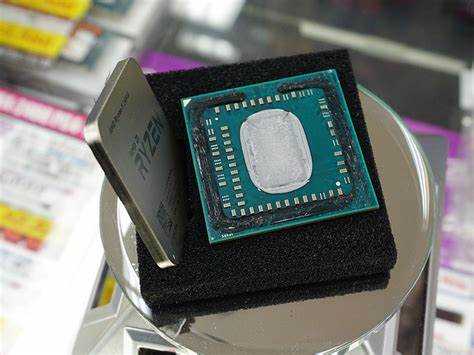

Как делают процессоры для компьютера

Производство современных процессоров начинается с проектирования архитектуры, где определяются количество ядер, размер кэш-памяти и поддерживаемые инструкции. Например, процессоры с 8 ядрами и 16 потоками требуют точного расчета энергопотребления и тепловыделения, чтобы обеспечить стабильную работу при частоте свыше 4 ГГц.

После проектирования создаются схемы логических блоков и выполняется проверка на ошибки с помощью симуляторов HDL (Hardware Description Language). На этом этапе инженеры могут моделировать поведение транзисторов на уровне наносекунд, что позволяет предотвратить сбои до начала физического производства.

Следующий этап – подготовка фотошаблонов для литографии. Каждый слой процессора наносится на кремниевую пластину с точностью до 7–5 нанометров. Любое отклонение в размере линий может привести к потере производительности или полной непригодности кристалла.

После травления пластин происходит формирование транзисторов и соединений между ними. В современных технологиях используются более 10 миллиардов транзисторов на один кристалл. Контроль качества на этом этапе проводится с помощью электронных микроскопов и систем автоматизированного измерения электрических параметров.

Тестирование готовых кристаллов включает проверку всех функций процессора, стабильности работы при различных нагрузках и оценку теплового режима. Рабочие экземпляры сортируются по частоте и потребляемой мощности, что позволяет выпускать разные серии для настольных ПК, серверов и мобильных устройств.

Финальный этап – упаковка процессора и подготовка к интеграции в материнскую плату. Корпус обеспечивает надежное соединение контактов с сокетом и защиту кристалла от механических повреждений и перегрева, а маркировка позволяет отслеживать партию и серийный номер каждой единицы.

Выбор архитектуры и проектирование логических блоков

При выборе архитектуры процессора определяется тип исполнения инструкций – CISC или RISC, количество ядер, размер кэш-памяти L1, L2 и L3, а также поддержка расширений вроде AVX или SIMD. Например, для серверных решений оптимально использовать архитектуру с 16–32 ядрами и кэшем L3 не менее 64 МБ, чтобы снизить задержки при многопоточной обработке данных.

Проектирование логических блоков начинается с разбиения процессора на модули: арифметико-логическое устройство (ALU), блок управления, шины данных и регистровый файл. Каждому модулю назначаются параметры пропускной способности и задержки сигнала. В современных процессорах время отклика ALU не должно превышать 0,25 наносекунды при частоте свыше 4 ГГц.

Для уменьшения потребления энергии и увеличения плотности транзисторов применяются конвейерные схемы и блоки предсказания ветвлений. Тестирование схем на модели HDL позволяет выявить конфликты на стадии проектирования, прежде чем начинается производство кристалла. Рекомендуется проводить симуляции с нагрузкой, имитирующей реальные вычислительные задачи, чтобы оптимизировать поток данных между ядрами и кэшем.

Разработка схемы микропроцессора и проверка на ошибки

Создание схемы микропроцессора начинается с описания логических блоков на языке HDL (Verilog или VHDL). Каждому блоку назначаются входы, выходы и временные характеристики сигналов. Например, для ALU критически важно установить максимальную задержку по каждому пути сигнала не более 250 пикосекунд при целевой тактовой частоте 4 ГГц.

После первичной схемы выполняется функциональная симуляция, которая проверяет корректность выполнения инструкций и взаимодействие между блоками. Используются тестовые векторы, имитирующие реальные вычислительные нагрузки, включая операции с плавающей точкой и множественные ветвления, чтобы выявить скрытые ошибки на этапе проектирования.

Следующий этап – статический и динамический анализ сигналов. Статический анализ выявляет несоответствия по временам задержки и потенциальные гонки сигналов, а динамический анализ проверяет работу схемы при параллельных потоках данных. Ошибки на этом этапе фиксируются, а критические пути оптимизируются за счет изменения структуры конвейера или перестройки логических вентилей.

Для больших схем с более чем 1 миллионом элементов используется формальная верификация, которая математически подтверждает соответствие схемы спецификациям архитектуры. Рекомендуется комбинировать симуляцию и формальную проверку, чтобы снизить риск ошибок, которые могут проявиться только на этапе производства кристалла.

Создание фотошаблонов для литографии

Фотошаблоны (маски) создаются на основе окончательной схемы микропроцессора с использованием электронно-лучевой литографии или лазерной гравировки. Каждый слой кристалла требует отдельного шаблона с точностью до 5–7 нанометров, чтобы линии проводников и транзисторов соответствовали проектным размерам.

Процесс начинается с генерации цифровой карты слоев, где указываются все элементы схемы и соединения. Для современных процессоров с 10 миллиардами транзисторов карта одного слоя может занимать до нескольких гигабайт данных. Ошибки на этом этапе могут привести к короткому замыканию или разрыву цепей после травления.

После подготовки карты выполняется проверка наложения слоев (overlay) и контроль критических размеров (CD). Точность позиционирования должна быть менее 2 нанометров, иначе работа процессора может нарушиться при высоких частотах. Рекомендуется использовать автоматизированные системы контроля с электронными микроскопами для выявления дефектов до производства пластин.

Финальный этап – производство фотошаблонов на кварцевых подложках с последующим нанесением слоев хрома. Маски хранятся в условиях чистых комнат с низкой влажностью и без пыли, так как малейшая частица размером в десятки нанометров способна вызвать брак на кристалле.

Процесс травления кремниевых пластин и формирование транзисторов

Травление кремниевых пластин начинается с нанесения фоторезиста и экспонирования через фотошаблоны. На современных техпроцессах 5–7 нм каждое отверстие и проводник формируется с точностью до 1–2 нанометров. После экспонирования пластину подвергают химическому травлению для удаления лишнего кремния и формирования каналов транзисторов.

Формирование транзисторов включает этапы легирования, оксидного изолятора и осаждения металлических контактов. В современных процессорах используется более 10 миллиардов транзисторов на кристалл, что требует точного контроля толщины оксидного слоя (около 1,2–1,5 нм) и ровности границ каналов.

Контроль параметров транзисторов проводится с помощью сканирующих электронных микроскопов и атомно-силовой микроскопии. В таблице ниже приведены ключевые параметры для стандартного FinFET-транзистора:

Рекомендуется проводить промежуточный контроль после каждого слоя травления и легирования, чтобы предотвратить смещение структур и сохранить электрические характеристики транзисторов. Любое отклонение более 2 нанометров на критических путях может снизить частоту работы или увеличить тепловыделение.

Тестирование кристаллов и сортировка рабочих процессоров

После завершения производства кремниевых пластин каждый кристалл подвергается тестированию на функциональность. Используются автоматизированные тестовые стенды, которые проверяют корректное выполнение всех инструкций, работу кэшей L1, L2, L3 и пропускную способность шины данных. Тест проводится при различных напряжениях питания и температурах от 0 до 100 °C для выявления нестабильных кристаллов.

Одним из ключевых параметров является частота, при которой процессор стабильно работает. Кристаллы сортируются по категориям: стандартные частоты, повышенные (turbo) и низкопотребляющие версии. Например, для процессоров с базовой частотой 3,5 ГГц тестирование может выявить кристаллы, способные стабильно работать на 4,2 ГГц при напряжении 1,25 В, которые затем маркируются как «турбо».

Также проверяется энергопотребление и тепловыделение. Кристаллы, потребляющие больше допустимого тока или демонстрирующие температуру выше 95 °C под нагрузкой, снимаются с производства или используются для моделей с пониженной частотой. Рекомендуется проводить тесты с набором стандартных стресс-тестов и реальных рабочих нагрузок для точной оценки характеристик.

После тестирования рабочие процессоры сортируются по партиям, маркируются серийными номерами и готовятся к упаковке. Каждая партия сопровождается отчетом о рабочих параметрах кристаллов, что позволяет производителям материнских плат и конечным пользователям точно определять совместимость и оптимальные настройки системы.

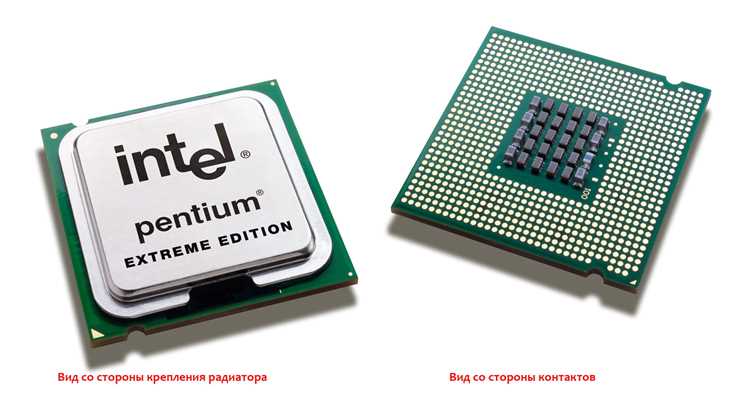

Упаковка процессора и подготовка к интеграции в компьютеры

После тестирования рабочие кристаллы переходят на этап упаковки, который выполняет несколько функций:

• Защита кристалла от механических повреждений и электростатических разрядов.
• Обеспечение надежного контакта с материнской платой через сокет.
• Теплоотвод с помощью металлического теплораспределителя (IHS) для стабильной работы при нагрузке.

Процесс упаковки включает следующие шаги:

1. Кристалл приклеивается к подложке с проводниками.
2. Наносятся соединения проводников между кристаллом и контактными площадками корпуса.
3. Устанавливается теплораспределитель и проводится пайка или термоприклеивание.
4. Процессор помещается в пластиковый или керамический корпус с маркировкой и серийным номером.
5. Проводится финальная проверка электрических контактов и тепловых характеристик.

Для интеграции в компьютеры важно учитывать следующие параметры:

• Совместимость с типом сокета и поддерживаемым набором инструкций.
• Рекомендованная тактовая частота и тепловой пакет (TDP) для выбранной системы охлаждения.
• Правильная ориентация контактов и установка процессора в материнскую плату без применения чрезмерной силы.

Рекомендуется сопровождать каждую партию процессоров документацией с отчетами о тестировании и спецификациях, что позволяет сборщикам систем точно подбирать охлаждение и настройки BIOS для оптимальной работы процессоров.

Вопрос-ответ:

Почему для современных процессоров используют технологии с размером транзисторов 5–7 нанометров?

С уменьшением размера транзисторов повышается плотность размещения на кристалле, что позволяет разместить миллиарды элементов на одной пластине. Это сокращает расстояния, которые сигналы проходят между логическими блоками, снижает задержки и уменьшает энергопотребление на операцию. Технологии ниже 7 нанометров также позволяют увеличить количество ядер и кэш-памяти без увеличения площади кристалла.

Как проверяют корректность работы схем микропроцессора до производства кристалла?

Используются симуляции на уровне HDL с набором тестовых векторов, имитирующих реальную нагрузку, включая операции с плавающей точкой и параллельные вычисления. Дополнительно проводится формальная проверка, которая математически подтверждает соответствие схемы проектным спецификациям. Это позволяет выявить ошибки на уровне логических блоков, уменьшить риск брака и оптимизировать критические пути сигнала.

Какие параметры проверяют при тестировании готовых кристаллов?

Проверяются функциональность инструкций, работа кэшей, стабильность при различных напряжениях и температурах, тепловые характеристики и энергопотребление. Также фиксируется максимальная стабильная тактовая частота. Кристаллы сортируются по категориям производительности: стандартные, повышенные и низкопотребляющие, что позволяет выпускать разные серии процессоров на основе одного проекта кристалла.

В чем заключается роль фотошаблонов в процессе производства процессоров?

Фотошаблоны служат маской для формирования отдельных слоев кристалла на кремниевой пластине. Каждый слой процессора наносится через шаблон с точностью до нескольких нанометров. Ошибки на этом этапе могут вызвать короткое замыкание или разрыв цепей, поэтому проверка наложения слоев и контроль критических размеров проводятся с помощью электронных микроскопов и автоматизированных систем.
