При работе с результатами измерений, сравнением алгоритмов или проверкой гипотез часто требуется вывести несколько графиков так, чтобы различия можно было увидеть без переключения между окнами. В Python для этого применяются возможности Matplotlib, позволяющие задавать точное число осей, их расположение и интервалы между ними.
Дополнительные возможности дают структуры вроде GridSpec. Они позволяют управлять шириной и высотой отдельных ячеек, совмещать разные форматы диаграмм и добиваться точной компоновки без перекрытий. Это удобно при создании обзоров моделей, сравнении метрик или подготовке материалов для отчетов, где каждый график должен занимать строго выделённую область.
Выбор способа размещения нескольких осей в Matplotlib через subplots
Функция plt.subplots() позволяет заранее задать структуру будущей компоновки, определив количество строк и столбцов. Такой подход удобен при работе с фиксированным числом графиков, когда каждый элемент должен находиться в заранее определённой позиции.
Основные параметры, влияющие на расположение осей:
- nrows и ncols – размерность сетки. Например, nrows=1 и ncols=3 создают три соседние области для последовательного сравнения данных.
- figsize – размеры итогового полотна. Широкие горизонтальные ряды требуют большей ширины, иначе подписи осей накладываются друг на друга.
- sharex и sharey – объединение масштабов. Это полезно, когда серия графиков должна показывать различия только по форме кривой, а не по диапазону значений.
При работе с рядами из двух или четырёх графиков важно учитывать расстояние между осевыми блоками. Для регулировки промежутков применяют:
- fig.subplots_adjust(wspace=…) – настройка горизонтального отступа;
- fig.subplots_adjust(hspace=…) – вертикальные промежутки;
- комбинацию wspace и hspace при смешанных сетках, где присутствуют разные типы диаграмм.
Для случаев, когда номер графика заранее известен, но структура сетки может меняться, удобно использовать формат axes[i][j]. Это позволяет обращаться к каждой оси напрямую, независимо от того, сколько рядов планируется вывести.
Настройка фиксированной ширины и высоты областей построения
Фиксированные размеры позволяют избежать смещения подписи осей и обеспечить одинаковую читаемость графиков, расположенных в одном ряду. В Matplotlib это достигается через параметр figsize, который задаёт итоговую ширину и высоту фигуры в дюймах.
- Значение figsize=(ширина, высота) подбирается исходя из общей структуры: чем больше столбцов, тем шире требуется фигура.
- При создании вертикальных наборов графиков высота должна увеличиваться, чтобы подписи по оси X не перекрывались.
- Для плотных компоновок помогает параметр constrained_layout=True, позволяющий Matplotlib автоматически распределять свободное пространство при фиксированных размерах.
Чтобы сохранить единый масштаб при подготовке отчётов, можно назначать фиксированные размеры исходя из пикселей целевого файла. В таких ситуациях используют пересчёт в дюймы через DPI: итоговая ширина вычисляется как px / dpi. Это позволяет точно контролировать внешний вид графиков при экспорте в PNG или PDF.

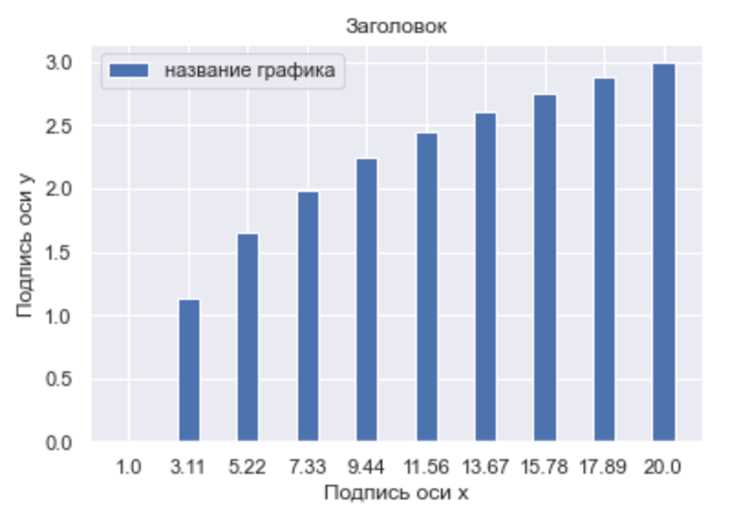

Использование GridSpec для точного контроля расположения графиков
GridSpec позволяет задать структуру сетки с разным распределением строк и столбцов, распределяя пространство неравномерно. Такой подход помогает комбинировать крупные и компактные диаграммы в одной фигуре без ограничения жёсткой матрицей subplots.
Основные элементы настройки:
- GridSpec(nrows, ncols) – создание сетки с заданным числом ячеек. Например, 2×3 подходит для набора, где один график занимает две соседние ячейки.
- Параметры width_ratios и height_ratios – распределение ширины и высоты. С их помощью можно выделить больше места под диаграмму с длинными подписями осей.
- Использование add_subplot(gs[row, col]) – привязка оси к конкретному участку сетки или к группе ячеек.
GridSpec удобен при создании асимметричных компоновок. Например, один широкий график можно расположить в верхней части фигуры, а под ним вывести два небольших графика в отдельных столбцах. Это достигается объединением нескольких ячеек в пределах одной строки или столбца.
Для плотного размещения графиков применяют GridSpecFromSubplotSpec. Он создаёт вложенную сетку внутри существующей области, что полезно при компоновке групп диаграмм, связанных по смыслу, но требующих отдельного пространства.

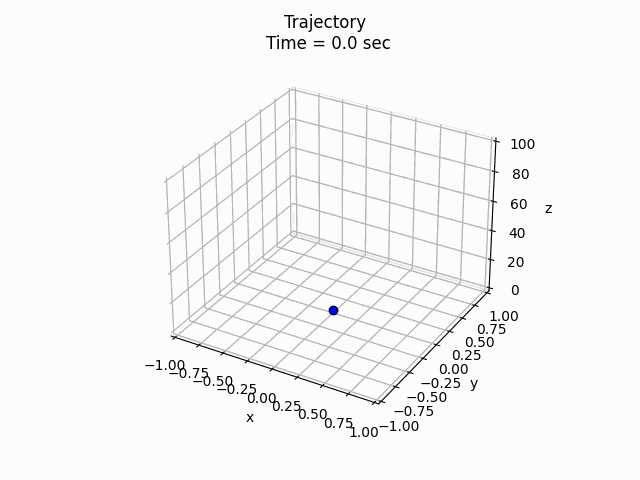

Размещение графиков рядом с помощью plt.subplots_adjust
plt.subplots_adjust позволяет вручную задать интервалы между областями построения, контролируя расстояние по горизонтали и вертикали. Такой способ подходит, когда требуется точная подгонка отступов для плотного ряда графиков или для набора диаграмм с длинными подписями.
Ключевые параметры:
| Параметр | Назначение |
|---|---|
| wspace | Регулирует горизонтальный зазор между соседними осями; значения ниже 0.3 подходят для компактных рядов. |
| hspace | Определяет вертикальный интервал; используется при многоуровневых сетках. |
| left / right | Задают границы фигуры по ширине, что помогает выровнять графики относительно текстовых блоков. |
| top / bottom | Определяют верхнюю и нижнюю границы, влияя на распределение свободного пространства. |
При работе с рядами из двух или трёх графиков удобно уменьшать wspace до минимального значения, сохраняя читаемость подписей. Если требуется строгая симметрия, параметры left и right задаются численно, например 0.05 и 0.95, что обеспечивает одинаковые поля по краям.
Для фигур с нестандартными размерами полезно сочетать subplots_adjust с фиксированным figsize. Это даёт возможность выстроить плотный ряд, не нарушая пропорций диаграмм и расположения подписей.
Горизонтальное разделение удобно при сравнении временных рядов, распределений или результатов разных вычислительных моделей. Такой подход позволяет расположить диаграммы в одной строке, сохраняя единый контекст и упрощая визуальное сопоставление.
Для создания горизонтального ряда задают структуру subplots с параметрами nrows=1 и нужным количеством столбцов. Каждая ось получает собственный набор данных, но остаётся в общем масштабе, если используются sharey=True или sharex=True. Это помогает сразу увидеть различия в форме кривой или в расположении точек.
При работе с длинными подписями по оси X полезно увеличивать ширину фигуры или сокращать шаг меток через ax.set_xticks(). Если же горизонтальный ряд включает графики разных типов – например, линию и столбчатую диаграмму – важно заранее настроить поля через subplots_adjust, чтобы избежать сдвига элементов.
Для последовательных наборов данных, где требуется сравнить несколько сценариев, удобно использовать компактные интервалы между осями. Значения wspace в диапазоне 0.1–0.3 позволяют расположить блоки близко, сохраняя читаемость подписей и масштаба.
Построение связанных графиков с общими осями для единого масштаба
Связанные графики позволяют анализировать несколько наборов данных, сохраняя одинаковый масштаб по оси X или Y. В Matplotlib это достигается через параметры sharex и sharey при создании subplots. Такой подход особенно полезен для сравнения трендов и выявления закономерностей.
При использовании sharey=True вертикальный масштаб синхронизируется, что позволяет сразу оценить относительные величины значений на разных графиках. Аналогично, sharex=True фиксирует горизонтальный масштаб, что важно при сравнении временных рядов.
Для комплексных компоновок можно комбинировать горизонтальные и вертикальные ряды, создавая сетку subplots с общими осями. Например, два ряда по три графика каждый с sharey позволяют сопоставить данные по вертикали без нарушения визуального равновесия.
При связке графиков рекомендуется использовать одинаковый диапазон меток и шаг делений через ax.set_ylim() и ax.set_xlim(). Это обеспечивает точное сравнение, предотвращает искажения из-за автоматического масштабирования каждой оси.
Вопрос-ответ:
Как создать несколько графиков в одной строке с одинаковой шириной?
Для размещения нескольких графиков рядом используйте функцию plt.subplots() с параметрами nrows=1 и ncols, равным количеству графиков. Задайте фиксированный размер фигуры через figsize и при необходимости примените sharey=True для одинакового вертикального масштаба. Это обеспечит ровное расположение и одинаковые пропорции всех осей.
Как контролировать промежутки между соседними графиками?
Для точной регулировки промежутков используют plt.subplots_adjust(). Параметр wspace отвечает за горизонтальное расстояние между графиками, а hspace — за вертикальное. При создании сетки из нескольких строк и столбцов значения 0.1–0.3 позволяют плотное расположение без наложения подписей.
Можно ли объединить масштаб осей для нескольких графиков?
Да, при создании subplots можно указать sharex=True или sharey=True. Это гарантирует одинаковый диапазон значений по выбранной оси, что облегчает сравнение данных между графиками. Также можно вручную задать диапазон через ax.set_xlim() и ax.set_ylim() для полного контроля.
В каких случаях удобнее использовать GridSpec вместо обычных subplots?
GridSpec полезен, когда требуется асимметричное расположение графиков или разная ширина и высота областей. Например, один крупный график сверху и два компактных снизу. GridSpec позволяет объединять несколько ячеек сетки для одного графика и точно управлять пропорциями без нарушения компоновки.
Как правильно масштабировать фигуру для длинных подписей осей?
Если подписи оси X или Y длинные, увеличьте соответствующую размерность через figsize. Для горизонтального ряда графиков ширина должна быть больше, чтобы метки не перекрывались. Дополнительно полезно использовать constrained_layout=True или корректировать subplots_adjust, чтобы сохранить читаемость и ровное распределение графиков.
Как сделать так, чтобы несколько графиков имели одинаковый масштаб по вертикали?
Для синхронизации масштаба по оси Y при создании нескольких графиков используйте параметр sharey=True в функции plt.subplots(). Это автоматически выравнивает диапазон значений всех графиков, что упрощает визуальное сравнение. Если требуется точная настройка, можно дополнительно задать диапазон вручную с помощью ax.set_ylim().
Можно ли разместить графики разной ширины в одном ряду?
Да, для асимметричного размещения графиков применяют GridSpec. Он позволяет объединять несколько ячеек сетки для одного графика, задавать разные width_ratios и height_ratios, контролируя пропорции. Такой метод удобен, когда один график должен быть шире других или занимать несколько рядов ячеек.
