GRE-туннели применяются для передачи пакетов между удалёнными узлами поверх IP-сети. Ошибки в инкапсуляции, некорректные маршруты или несоответствие MTU приводят к разрывам связи. При диагностике важно проверять состояние интерфейса, параметры заголовков и реакцию устройств на тестовый трафик.
Для оценки стабильности соединения используют команды, показывающие счётчики пакетов, статусы протоколов и реальные задержки. Отдельное внимание уделяется настройкам source и destination, поскольку изменение внешних маршрутов часто влияет на доступность туннеля.
Практическая проверка включает просмотр логов, трассировку движения пакетов и анализ фрагментации. Такие действия позволяют определить, где именно возникает сбой: на стороне инкапсуляции, при передаче по маршруту или при обработке пакетов на принимающем узле.
Проверка состояния интерфейса GRE на маршрутизаторе
Состояние GRE-интерфейса определяют по флагам up/down, статистике пакетов и параметрам инкапсуляции. На устройствах Cisco используют команды show interface tunnel и show crypto ipsec sa при включённой защите. На MikroTik – /interface gre print detail. При несоответствии адресов источника и назначения туннель не поднимается.
Основное внимание уделяют полям Tunnel source, Tunnel destination, счётчикам input/output errors и наличию инкремента пакетов. Отсутствие роста входящих кадров при активном трафике означает, что инкапсулированные пакеты не достигают маршрутизатора.
Для удобства анализа параметры интерфейса сводят в таблицу:
| Параметр | Что проверять |
|---|---|
| Tunnel source | Корректный локальный адрес или интерфейс |
| Tunnel destination | Доступность удалённого IP в основной сети |
| Line protocol | Статус up; при down – проверка маршрутов и ACL |
| Input/Output packets | Регулярный рост счётчиков при передаче данных |
| Input/Output errors | Отсутствие ошибок инкапсуляции и drops |
| MTU | Соответствие MTU маршруту передачи, отсутствие фрагментации |
После проверки показателей подтверждают маршрутизацию до адреса назначения и исключают фильтрацию GRE-пакетов на промежуточных узлах.
Анализ параметров инкапсуляции и исходящих протоколов
Проверка инкапсуляции позволяет определить, корректно ли формируется GRE-заголовок и соответствуют ли параметры требованиям маршрутизаторов по обе стороны туннеля. Неверные значения полей протокола или дополнительные опции могут приводить к отсеву пакетов на промежуточных узлах.
При анализе учитывают следующие элементы GRE-пакета:
- Flags – наличие или отсутствие полей checksum, key, sequence. Лишние параметры могут блокироваться устройствами, где они не предусмотрены.
- Protocol Type – значение 0x0800 для IPv4 и 0x86DD для IPv6. Несовпадение приводит к отклонению пакетов на стороне приёма.
- Key – используется при наличии GRE-key. На разных вендорах требования отличаются, поэтому значения должны совпадать у обоих маршрутизаторов.
Для исходящих пакетов проверяют соответствие протокола транспортной сети требованиям провайдеров и фильтрующих устройств. Обычно GRE передаётся как IP-протокол 47. При блокировке протокольного номера туннель остаётся в состоянии up/down.
Практическая проверка выполняется по следующему алгоритму:
- Просмотр детальной информации об инкапсуляции через show interface tunnel или эквивалентные команды.
- Проверка заголовков GRE с помощью анализа дампа пакетов на входе и выходе.
- Сопоставление ключей и флагов с конфигурацией второго маршрутизатора.
- Проверка прохода протокола 47 через промежуточные ACL, firewall и NAT.
Если хоть один параметр отличается, маршрутизатор формирует пакет, но удалённый узел может его отклонять. Поэтому проверка осуществляется всегда на обеих сторонах туннеля.
Просмотр таблицы маршрутизации для трафика через GRE
Корректная работа GRE-туннеля зависит от того, какие маршруты используют интерфейс туннеля в качестве следующего узла. Проверка выполняется через команды show ip route, ip route print или аналогичные инструменты на конкретном вендоре. Важно убедиться, что целевые сети действительно направляются в адрес туннельного интерфейса, а не уходят в основной маршрут.
Особое внимание уделяют маршрутам до tunnel destination: если до удалённого адреса используется маршрут, проходящий внутри этого же туннеля, возникает цикл, из-за которого туннель не поднимается. Маршрут до точки назначения должен идти только через физический интерфейс или внешний шлюз.
Для диагностики анализируют несколько позиций:
– наличие статических маршрутов, использующих интерфейс GRE;
– приоритеты маршрутов (AD/Distance), исключающие конфликт с динамическими протоколами;
– отсутствие более специфичных маршрутов, уводящих трафик в обход туннеля;
– правильное объявление подсетей в протоколах OSPF, BGP или RIP при их использовании поверх GRE.
После проверки таблицы маршрутизации выполняют тестовый проход пакета с помощью traceroute или функций маршрутизатора для моделирования маршрута. Такой подход показывает, действительно ли устройство выбирает GRE-интерфейс при передаче данных в нужную сеть.
Проверка доступности удалённых узлов через GRE-интерфейс
Доступность узлов внутри туннеля определяют через команды ping и traceroute с указанием исходного интерфейса. Такой запуск гарантирует, что пакет движется именно по GRE, а не по основному каналу. При проверке измеряют задержку, потери пакетов и реакцию на последовательные запросы.
Дополнительно проверяют обратный путь. Даже при успешном исходящем трафике удалённый узел может направлять ответы в обход туннеля. Для диагностики сравнивают таблицы маршрутизации с обеих сторон и просматривают счётчики входящих пакетов на GRE-интерфейсе.
При активном обмене используют extended ping с различным размером пакетов. Такой тест позволяет выявить влияние MTU на доступность узлов и отследить случаи фрагментации, которые нередко приводят к потере echo-ответов.
Диагностика MTU и выявление фрагментации в GRE-канале
Параметр MTU напрямую влияет на прохождение пакетов внутри GRE-туннеля, так как инкапсуляция увеличивает размер кадра на 24 байта и может превышать возможности физического канала. Первым шагом проверяют MTU на исходном интерфейсе и значение tunnel path-mtu, отображаемое в диагностических командах.
При отсутствии связи для крупных пакетов выполняют ping с флагом DF, фиксируя точный размер, на котором возникает разрыв. Если пакет проходит без DF, но не проходит с флагом, значит туннель сталкивается с фрагментацией на промежуточном участке или устройство не может корректно фрагментировать инкапсулированный кадр.
Для выявления проблем анализируют:
– соответствие MTU на туннельном и физических интерфейсах;
– наличие сообщений о превышении MTU в логах;
– изменение счётчиков fragment и drops на GRE-интерфейсе;
– реакцию маршрутизатора на последовательные пакеты разного размера.
При подтверждённой фрагментации уменьшают MTU туннельного интерфейса или настраивают ip tcp adjust-mss на граничных устройствах. Эти действия снижают размер полезной нагрузки и исключают формирование кадров, превышающих лимит физической сети.
Проверка корректности ключа и настроек GRE-tunnel protection
GRE-туннели могут использовать ключи для идентификации пакетов. Несовпадение значений ключа на отправляющем и принимающем маршрутизаторах приводит к игнорированию пакетов. Для проверки используют команды show running-config или /interface gre print detail, сравнивая поле key на обеих сторонах.
Настройки GRE-tunnel protection определяют обработку ошибок и реакцию на недоступность удалённого узла. В Cisco применяются параметры keepalive и tunnel protection, на MikroTik – monitor и disabled для автоматической деактивации при проблемах. При диагностике проверяют:
– корректность значения ключа;
– интервал и количество попыток keepalive;
– наличие включённой защиты от ICMP loopback;
– соответствие настроек с другой стороны туннеля.
Ошибки настройки ключа или tunnel protection приводят к неустойчивой работе туннеля: интерфейс может подниматься, но пакеты не достигнут удалённого узла. После проверки рекомендуется выполнить тестовый обмен пакетов и убедиться в росте счётчиков input/output на GRE-интерфейсе.

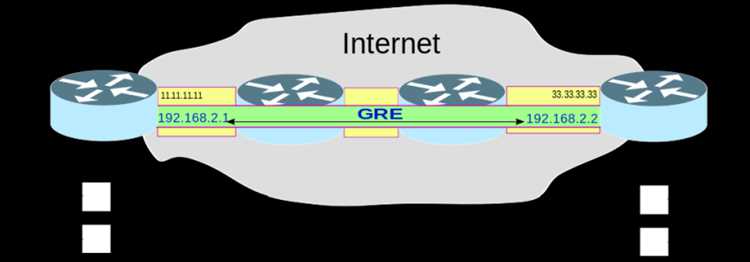

Анализ логов маршрутизатора при установке GRE-туннеля
Логи маршрутизатора фиксируют события поднятия и опускания GRE-интерфейса, ошибки инкапсуляции и проблемы с доступностью удалённого узла. На Cisco команды show logging и debug tunnel показывают время установления туннеля, ошибки ключа и проблемы с keepalive. На MikroTik используют /log print с фильтром по интерфейсу туннеля.
При анализе важно проверять следующие моменты:
– сообщения о несоответствии tunnel key или неправильных адресах источника/назначения;
– предупреждения о превышении MTU или фрагментации;
– ошибки инкапсуляции GRE, отмеченные как drop или input/output errors;
– срабатывания keepalive и автоматические отключения GRE-tunnel protection.
Систематическая проверка логов позволяет определить точное место сбоя: на уровне конфигурации интерфейса, маршрутизации или фильтрации трафика. После выявления проблем лог используется для корректировки ключа, адресов и параметров защиты туннеля.
Тестирование передачи данных через туннель с помощью ping и traceroute
Тестирование GRE-туннеля с помощью ping и traceroute позволяет определить задержки, потери пакетов и корректность маршрутизации. Важно указывать исходный интерфейс туннеля, чтобы пакеты точно проходили через GRE, а не через основной маршрут.
Рекомендуемый порядок проверки:
- Выполнить ping с указанием интерфейса GRE и размера пакета, включая флаг DF, чтобы проверить влияние MTU.
- Использовать traceroute для отслеживания маршрута до удалённого узла и выявления промежуточных точек, где трафик может блокироваться.
- Повторять тест с разными размерами пакетов и интервалами, фиксируя потери и время отклика.
- Сравнивать результаты с обеих сторон туннеля для подтверждения обратного пути.
Особое внимание уделяют следующим признакам:
- Постоянная потеря пакетов указывает на проблемы инкапсуляции или фильтрации трафика.
- Задержки, превышающие нормальные значения физической сети, могут свидетельствовать о перегрузке маршрутизатора или о неправильной настройке QoS.
- Обрыв маршрута на traceroute помогает локализовать узлы, где пакеты теряются или не проходят через GRE.
На основании полученных данных корректируют MTU, ключи GRE и маршруты, чтобы обеспечить стабильную передачу данных через туннель.
Вопрос-ответ:
Как проверить, поднят ли GRE-туннель на маршрутизаторе?
Для проверки состояния GRE-туннеля используют команды отображения интерфейсов, такие как show interface tunnel на Cisco или /interface gre print detail на MikroTik. Обращают внимание на статус интерфейса и протокола, а также на счётчики входящих и исходящих пакетов. Если интерфейс поднят, но счётчики не растут, это указывает на проблему с маршрутизацией или фильтрацией трафика.
Какие ошибки MTU могут повлиять на работу GRE-туннеля?
GRE добавляет инкапсуляцию к каждому пакету, увеличивая его размер. Если MTU физического интерфейса меньше инкапсулированного пакета, возникает фрагментация или потеря пакетов. Проверяют MTU на интерфейсе туннеля и на внешних интерфейсах, а также используют ping с флагом DF для определения максимального размера пакета без фрагментации.
Как определить, что ключ GRE задан некорректно?
Некорректный ключ GRE вызывает отклонение пакетов на принимающем маршрутизаторе. Сравнивают значение key на обеих сторонах туннеля через конфигурацию. Если ключи не совпадают, интерфейс может подниматься, но передача данных не будет выполняться. Логи показывают сообщения о несоответствии ключа или сбросе пакетов.
Можно ли проверить доступность удалённого узла через GRE без передачи данных?
Да, для этого используют ping или traceroute с указанием исходного GRE-интерфейса. Эти тесты позволяют определить, проходит ли трафик по туннелю и корректно ли маршрутизатор выбирает GRE-интерфейс. Проверку проводят с разными размерами пакетов, включая максимальные значения, чтобы выявить влияние MTU и фрагментации.
