Как открыть obj в архикаде

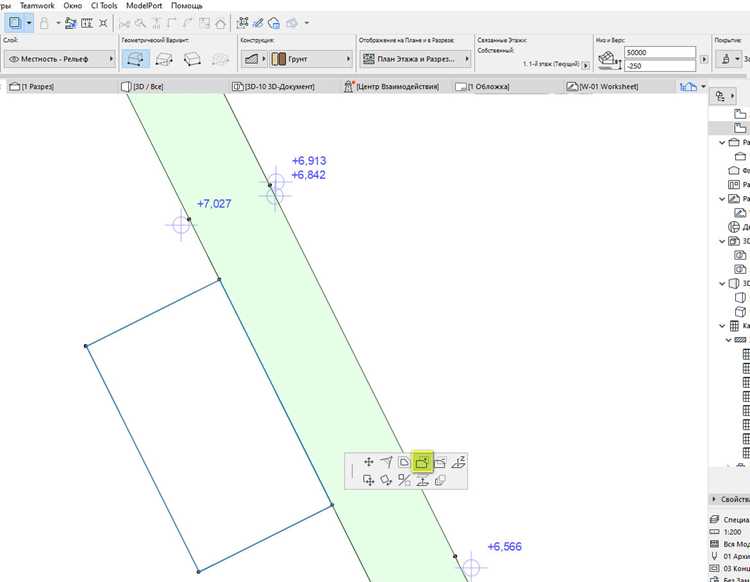

Формат OBJ широко используется для передачи трехмерной геометрии между графическими редакторами, визуализаторами и BIM-средами. В практике Archicad он чаще всего применяется при импорте моделей из Blender, SketchUp, ZBrush или библиотек 3D-контента. При этом OBJ не содержит параметрической информации, что требует особого подхода при загрузке и дальнейшей работе с объектом.

Перед импортом важно учитывать, что Archicad интерпретирует OBJ как объект библиотеки или морф, в зависимости от выбранного сценария. Это влияет на вес файла проекта, корректность масштабов, ориентацию осей и качество отображения поверхностей. Ошибки на этом этапе приводят к некорректной геометрии, перевернутым нормалям или потере материалов.

Практика показывает, что корректное открытие OBJ в Archicad начинается еще до самого импорта: проверка единиц измерения (метры или миллиметры), наличие файла материалов .MTL и текстур в одной директории с OBJ существенно сокращает время на последующую настройку. Особенно это критично при работе с детализированными моделями мебели, оборудования или ландшафта.

Пошаговый подход к открытию OBJ позволяет не просто загрузить геометрию, а интегрировать ее в BIM-проект без потери управляемости. Грамотный выбор параметров импорта, понимание ограничений формата и правильное размещение объекта в структуре проекта делают работу с внешними 3D-моделями в Archicad предсказуемой и технически корректной.

Проверка версии Archicad и поддержки формата OBJ

Откройте пункт меню Справка → О программе Archicad и зафиксируйте номер версии, номер сборки и разрядность (Windows/macOS). Эти параметры определяют доступность инструментов импорта 3D-форматов и совместимость плагинов.

Поддержка OBJ присутствует не во всех релизах одинаково. В актуальных версиях Archicad импорт OBJ доступен через раздел Файл → Взаимодействие → OBJ (названия пунктов могут отличаться в зависимости от локализации). Если такого пункта нет, проверьте наличие соответствующего модуля.

Перейдите в Параметры → Диспетчер дополнений и убедитесь, что компоненты, отвечающие за обмен 3D-форматами, активны и не помечены как отключённые или несовместимые с текущей версией. Отсутствие или блокировка дополнения означает, что прямой импорт OBJ невозможен.

Для версий Archicad, где OBJ не поддерживается напрямую, ориентируйтесь на промежуточные форматы (например, 3DS или SKP) с последующей конвертацией. Это критично учитывать заранее, чтобы избежать потери геометрии, сглаживания нормалей и текстур.

Перед началом работы сопоставьте версию Archicad с требованиями источника OBJ-файла: сложные меши, материалы MTL и высокое количество полигонов корректно обрабатываются только в версиях с полноценным OBJ-импортом и актуальным 3D-движком.

Подготовка файла OBJ перед импортом в Archicad

Корректная подготовка OBJ-файла снижает риск искажений геометрии, потери материалов и ошибок масштаба при импорте в Archicad. Ниже приведён набор практических действий, которые стоит выполнить до загрузки модели.

• Проверьте единицы измерения: установите метры или миллиметры в исходном ПО и зафиксируйте масштаб 1:1. Несоответствие единиц – частая причина некорректных размеров.
• Сбросьте трансформации (Reset/Freeze Transform): обнулите масштаб, поворот и смещение, чтобы геометрия экспортировалась без скрытых коэффициентов.
• Ориентируйте модель по осям: Z – вверх, X/Y – в плане. Центр сцены разместите в логическом нуле (0,0,0), избегая больших смещений.
• Очистите геометрию: удалите дубликаты вершин, невидимые полигоны, внутренние грани и неиспользуемые объекты.
• Оптимизируйте полигональность: сократите количество полигонов без потери формы, особенно для сложных криволинейных элементов.
• Триангуляция по необходимости: если модель содержит n-gon, выполните контролируемую триангуляцию для предсказуемого импорта.
• Проверьте нормали: все нормали должны быть направлены наружу; исправьте инвертированные участки.

Материалы и текстуры требуют отдельного внимания, так как Archicad импортирует их через связанный файл MTL.

• Убедитесь, что файл .MTL сохранён рядом с .OBJ и имеет корректные ссылки на текстуры.
• Используйте относительные пути к текстурам без кириллицы и пробелов в именах файлов.
• Проверьте UV-развёртку: отсутствие UV приведёт к некорректному отображению текстур.
• Сведите количество материалов к разумному минимуму; каждый материал создаётся как отдельная поверхность в Archicad.

Перед экспортом рекомендуется логически структурировать модель.

1. Разделите объекты по функциональному назначению (стены, мебель, оборудование).
2. Переименуйте элементы и материалы осмысленно, избегая стандартных имён типа “Object001”.
3. Удалите анимацию, камеры и источники света – они не используются при импорте OBJ.

Экспортируйте OBJ с включённой опцией сохранения нормалей и материалов, без сжатия и дополнительных оптимизаций со стороны экспортёра. После этих действий файл будет готов к стабильному импорту в Archicad.

Настройка единиц измерения при работе с OBJ

Формат OBJ не содержит информации о единицах измерения, поэтому масштаб модели при импорте в Archicad определяется настройками проекта и параметрами преобразования. Неправильная конфигурация приводит к несоответствию размеров, вплоть до отличий в 10–100 раз.

Перед импортом OBJ необходимо проверить и зафиксировать единицы измерения проекта:

• Откройте «Параметры проекта» → «Рабочие единицы».
• Установите «Длина» в миллиметры или метры в зависимости от источника OBJ.
• Проверьте точность отображения (не менее 1 мм для архитектурных объектов).

При импорте OBJ через «Файл» → «Открыть» → «Объект» или «Объединить» используйте параметры масштабирования:

• Если OBJ создан в сантиметрах (например, из Blender), примените коэффициент 10 при работе в миллиметрах.
• Для OBJ из метров (SketchUp, Revit через конвертацию) используйте коэффициент 1000 при проекте в миллиметрах.
• При сомнениях включите предварительный просмотр габаритов перед подтверждением импорта.

После импорта выполните контроль размеров:

1. Измерьте известный элемент (дверь, высоту этажа) инструментом «Размер».
2. Сравните значение с исходными данными.
3. При расхождении используйте «Редактирование» → «Изменить размер» с точным коэффициентом.

Для повторного использования OBJ рекомендуется сохранить объект в библиотеку Archicad:

• Откройте объект в окне «Объект».
• Проверьте масштаб 1:1 относительно рабочих единиц проекта.
• Сохраните в пользовательскую библиотеку, чтобы избежать повторной корректировки.

При работе с несколькими OBJ из разных источников фиксируйте единицы каждого файла в названии или сопроводительной документации. Это исключает ошибки при совместной компоновке и ускоряет проверку масштаба.

Использование команды импорта 3D-объектов в Archicad

Команда импорта 3D-объектов позволяет корректно загрузить файлы формата OBJ в текущий проект Archicad с сохранением геометрии и структуры полигонов. Для вызова инструмента откройте меню Файл → Внешние данные → Импорт и выберите формат OBJ в диалоговом окне. Импорт выполняется напрямую в 3D-окно, поэтому перед началом рекомендуется активировать его для визуального контроля результата.

В настройках импорта особое внимание уделите параметру Масштаб. OBJ-файлы часто не содержат информации о единицах измерения, поэтому Archicad применяет значение по умолчанию. Если модель выглядит слишком крупной или мелкой, задайте масштаб вручную, ориентируясь на известный размер элемента (например, высоту дверного проёма или толщину перекрытия).

Опция Импорт как объект GDL позволяет преобразовать геометрию OBJ в библиотечный элемент Archicad. Этот режим целесообразен при повторном использовании модели в разных проектах. При отключённой опции объект будет вставлен как немодифицируемая 3D-сетка, что ускоряет загрузку, но ограничивает дальнейшее редактирование.

При работе с тяжёлыми OBJ-файлами рекомендуется включить параметр Оптимизация полигонов. Это снижает количество треугольников без заметной потери формы и уменьшает нагрузку на видеокарту в 3D-окне. Для архитектурных элементов с плавными поверхностями допустимо сокращение до 30–40% от исходного числа полигонов.

После импорта проверьте ориентацию модели относительно осей проекта. Если объект повернут или смещён, используйте стандартные инструменты трансформации Archicad: поворот, зеркалирование и перемещение. Для точного позиционирования рекомендуется включить привязку к рабочей сетке или существующим элементам модели.

Завершающим этапом является назначение строительных материалов или поверхностей. OBJ-файлы могут импортироваться без корректных текстур, поэтому замена поверхностей через настройки элемента позволит обеспечить визуальное соответствие проектным стандартам и корректное отображение в рендерах.

Выбор параметров преобразования OBJ в объект Archicad

При импорте OBJ-файла Archicad предлагает набор параметров, напрямую влияющих на корректность геометрии, производительность проекта и дальнейшую работу с объектом. Выбор настроек следует выполнять осознанно, исходя из назначения модели и её структуры.

Параметр Единицы измерения необходимо проверять в первую очередь. OBJ не содержит жёстко заданной системы единиц, поэтому Archicad интерпретирует размеры согласно выбранному значению (метры, миллиметры, сантиметры). Ошибка на этом этапе приводит к масштабированию модели в десятки или сотни раз, что затрудняет редактирование и размещение в проекте.

Опция Объединение полигонов определяет, будет ли модель импортирована как единый объект или как набор отдельных тел. Для статичных элементов (мебель, декор, оборудование) рекомендуется объединение – это снижает нагрузку на файл и упрощает управление. Для объектов, требующих частичного редактирования, объединение следует отключать.

Настройка Сглаживание нормалей влияет на визуальное восприятие поверхности. При включённом сглаживании Archicad интерпретирует полигоны как плавные поверхности, что полезно для органических форм. Для технических и фасеточных моделей (металлоконструкции, мебель с жёсткими гранями) сглаживание лучше отключить, чтобы избежать искажения геометрии.

Параметр Импорт материалов позволяет сохранить связи с MTL-файлом. Если модель используется исключительно как геометрия, материалы можно игнорировать. При визуализации или передаче в CineRender импорт материалов обязателен, однако следует учитывать, что сложные текстуры увеличивают размер проекта.

Флаг Оптимизация сетки удаляет дублирующиеся вершины и невидимые полигоны. Его рекомендуется включать для моделей, полученных из 3D-сканирования или экспортированных из Blender и SketchUp, где часто присутствует избыточная геометрия.

Параметр Создание GDL-объекта определяет тип результата. При включении модель сохраняется как библиотечный объект Archicad, доступный для повторного использования. Если OBJ нужен только для текущего проекта, целесообразно отключить создание GDL, чтобы ускорить процесс импорта.

Корректный выбор параметров преобразования позволяет получить управляемый, масштабно точный и оптимизированный объект Archicad без необходимости последующей ручной корректировки.

Работа с материалами и текстурами после импорта OBJ

После импорта OBJ-файла в Archicad основная задача – корректная привязка материалов и текстур. Сначала откройте палитру Пакеты материалов и проверьте, какие материалы импортировались автоматически. Часто OBJ содержит базовые цвета, но не корректные текстуры.

Для замены или назначения текстур используйте Редактор материалов. В разделе Базовые свойства задайте тип поверхности (дерево, металл, стекло и т.д.), затем укажите текстуру через кнопку Загрузить изображение. Archicad поддерживает форматы PNG, JPEG и TIFF. Рекомендуется использовать текстуры с разрешением не менее 2048×2048 для крупных объектов.

Если OBJ содержит UV-развертку, убедитесь, что в настройках материала активирован режим Использовать UV-развертку. Для объектов без UV необходимо вручную масштабировать и смещать текстуру через Редактор координат текстуры, иначе текстура будет растянута или смещена.

Для ускорения работы с множественными материалами создайте Библиотеку материалов. Она позволяет сохранять наборы текстур и параметров для повторного использования. Рекомендуется группировать материалы по типу поверхности и назначению (внутренние/наружные, декоративные/структурные).

После завершения всех настроек рекомендуется выполнить пробный рендер в CineRender, чтобы убедиться в правильной передаче отражений, прозрачности и бликов. Для сложных материалов (металл с отражением, стекло с прозрачностью) используйте отдельные слои с настройкой Свойства отражения и Индекс преломления.

Исправление проблем с геометрией импортированного OBJ

После импорта OBJ в Archicad часто возникают искажения, разрывы полигонов или некорректные нормали. Для устранения этих проблем сначала проверьте целостность модели через меню Документы → Проверка модели. Если обнаружены неплоские грани, используйте инструмент Разделить сложные полигоны, чтобы преобразовать их в треугольники.

Для исправления нормалей выделите объект и примените команду Обновить нормали в панели Редактирование → Геометрия. Это корректирует направление поверхностей и устраняет визуальные артефакты при рендеринге.

Если наблюдаются перекрывающиеся или дублирующиеся вершины, откройте вкладку Инструменты → Слияние вершин и задайте порог расстояния до 0.01 м. Этот метод удаляет лишние точки и восстанавливает непрерывность сетки.

Для проверки толщины стен или поверхностей используйте таблицу анализа геометрии:

После применения всех инструментов рекомендуется пересчитать геометрию через Сервис → Оптимизация модели, чтобы снизить количество полигонов и предотвратить сбои при дальнейшем редактировании.

Сохранение OBJ как библиотечного элемента Archicad

После импорта OBJ в Archicad необходимо преобразовать модель в библиотечный элемент (GDL-объект) для повторного использования. Начните с выделения объекта в рабочем пространстве. Перейдите в меню Файл → Сохранить как → Библиотечный элемент. В открывшемся окне выберите тип объекта: Морф или 3D-объект, в зависимости от сложности геометрии и необходимости редактирования параметров.

Укажите имя файла и папку сохранения. Рекомендуется использовать структуру папок по категориям, например: Мебель → Стулья или Освещение → Люстры, чтобы облегчить последующий поиск. В настройках экспорта отметьте Сохранить текстуры, если OBJ содержит материалы, и Применить масштаб Archicad, чтобы объект соответствовал проектным единицам.

Для оптимизации производительности включите опцию Объединять меши, если модель состоит из множества отдельных элементов. Это уменьшит нагрузку на 3D-окно и ускорит отображение. После сохранения откройте панель Библиотека объектов и убедитесь, что новый объект корректно отображается, текстуры привязаны, а размеры соответствуют оригиналу.

Если объект будет использоваться в нескольких проектах, добавьте его в Централизованную библиотеку Archicad. Для этого через Файл → Библиотеки и объекты → Менеджер библиотек импортируйте сохранённый OBJ как GDL-элемент, чтобы обеспечить доступ всем проектам без повторного импорта.

Вопрос-ответ:

Какой формат OBJ поддерживает Archicad для импорта?

Archicad позволяет импортировать стандартные файлы с расширением .obj, содержащие геометрию объектов в виде полигональных сеток. При этом программа корректно считывает как треугольники, так и четырехугольные полигоны, а также информацию о материалах, если она включена в файл.

Можно ли открывать файлы OBJ с текстурами в Archicad?

Да, при импорте OBJ Archicad может сохранять связи с текстурами, если к файлу приложены файлы материалов (например, .mtl) и изображения текстур в поддерживаемых форматах (JPEG, PNG и др.). После импорта следует проверить, правильно ли применились материалы к поверхностям, и при необходимости перенастроить их через панель материалов.

Что делать, если файл OBJ слишком большой и Archicad тормозит при открытии?

Если объект содержит слишком много полигонов, программа может работать медленно. В этом случае рекомендуется предварительно оптимизировать модель в 3D-редакторе, уменьшив количество полигонов или разделив объект на несколько частей. Также полезно отключить отображение текстур при импорте, чтобы ускорить процесс.

Можно ли редактировать OBJ после импорта в Archicad?

После импорта файл OBJ становится 3D-элементом, с которым можно работать в пределах функций Archicad: изменять положение, масштабировать, копировать и применять базовые материалы. Однако глубокая правка геометрии напрямую невозможна — для изменения структуры сетки лучше использовать 3D-редактор, а затем повторно импортировать обновленный OBJ.

Как правильно импортировать OBJ в проект Archicad, чтобы сохранить координаты и масштаб?

При импорте важно выбрать настройки координатной системы, соответствующие проекту. В окне импорта можно указать точку вставки, единицы измерения и масштабирование. Если OBJ создавался в другой программе с другой системой координат, лучше проверить ориентацию модели и при необходимости повернуть ее по осям X, Y или Z для корректного отображения в Archicad.

Как открыть файл OBJ в Archicad?

Для открытия OBJ-файла в Archicad сначала нужно убедиться, что файл сохранён в поддерживаемом формате. Далее в меню программы выбираем «Файл» → «Интерфейс импорта» → «Импорт 3D-модели». В появившемся окне указываем путь к OBJ-файлу и подтверждаем выбор. После этого модель будет загружена в рабочее пространство, где её можно масштабировать, поворачивать и интегрировать с существующим проектом.
