Переход между разъёмами RJ45 и RJ11 требуется, когда оборудование рассчитано на разные типы линий. В бытовых условиях это встречается при подключении модема или телефонного устройства к уже проложенному сетевому кабелю. Для корректной сборки важно знать, какие жилы используются в телефонной паре и как они располагаются в восьмиконтактном коннекторе.
Для работы понадобится кусачий инструмент, нож для зачистки изоляции, коннектор RJ11 и, при необходимости, обжимка. Перед началом сборки стоит уточнить, используется ли у оператора симметричная или асимметричная пара, так как это влияет на выбор жил. При аккуратном выполнении переход служит долго и не вызывает снижения качества линии.
Подбор совместимых разъёмов и проверка типа линии

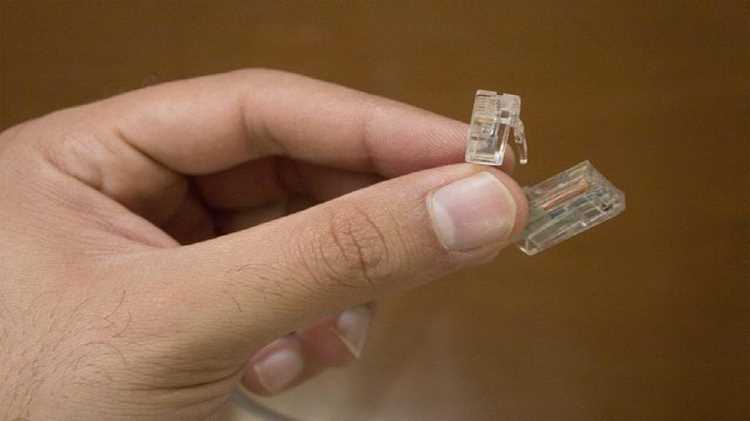

Для перехода потребуется коннектор RJ45 категории не ниже той, что использована в установленном кабеле, а также разъём RJ11 с четырьмя или шестью контактами. При выборе важно учитывать ширину посадочного места: RJ11 физически входит в гнездо RJ45, но используется только центральная группа контактов. Для сборки перехода берут полноценный RJ11-коннектор, так как именно он обеспечивает корректную фиксацию телефонной пары.
Перед подбором жил необходимо определить тип линии. У операторов встречаются варианты: двухпроводная аналоговая линия, ADSL-линия или цифровой канал для VoIP-адаптера. Аналоговая линия использует центральную пару, что соответствует контактам 4 и 5 на RJ45. ADSL задействует те же две жилы, но чувствительнее к сопротивлению кабеля. VoIP-адаптер передаёт телефонный сигнал по аналогичным двум проводам, но на выходе может быть разный уровень напряжения, поэтому рекомендуется уточнить маркировку на корпусе устройства.
Проверка линии выполняется тестером или мультиметром. При аналоговой линии измеряют наличие порядка 48 В постоянного напряжения между рабочими контактами. Если напряжения нет, а используется модем, значит сигнал формируется внутри устройства, и необходимо свериться со схемой подключения, указанной в документации. Только после этого выбирают нужные жилы в витой паре для дальнейшего перехода.
Определение нужных контактов RJ45 для подключения пары RJ11
RJ11 использует центральные два контакта – Tip и Ring. Чтобы вывести их через RJ45, необходимо определить соответствующие позиции в восьмиконтактном разъёме. В стандартных схемах T568A и T568B телефонная пара расположена на контактах 4 и 5. Эти контакты соответствуют синей жиле и её бело-синей паре.
Для проверки расположения жил удобно использовать прозрачный коннектор или тестер, позволяющий увидеть, какие контакты замкнуты на конкретный цвет пары. Если сеть смонтирована по индивидуальной схеме, стоит прозвонить кабель мультиметром: левый центральный контакт RJ11 должен соединяться с контактом 4 RJ45, правый центральный – с контактом 5.
После определения пары рекомендуется пометить нужные жилы маркером или термоусадочной трубкой, чтобы исключить путаницу при последующей зачистке и установке в RJ11-разъём. Это ускоряет дальнейшую работу и снижает вероятность ошибки при подключении.
Подготовка кабеля и снятие внешней изоляции без повреждения жил
Для подготовки кабеля следует заранее определить длину участка, который будет вставлен в RJ11-коннектор. Обычно достаточно 25–30 мм. При снятии внешней оболочки используют стриппер с регулируемой силой прижима, чтобы исключить надрезы на жилках витой пары. Лезвие должно касаться только оболочки, без углубления в слой изоляции проводников.
Если используется нож, выполняют круговой надрез с минимальным давлением. После разреза оболочку слегка сгибают, чтобы трещина распространилась по окружности, и только затем снимают её. При обнаружении любых следов повреждений на проводниках участок обрезают и повторяют операцию, так как даже небольшой надрез приводит к ухудшению механической прочности и возможному обрыву.
После снятия оболочки витую пару расправляют, выбирают синюю и бело-синюю жилы, затем выравнивают их для удобной установки в RJ11. Оставшиеся проводники изолируют или обрезают заподлицо, если они не используются. Перед вставкой жил в коннектор стоит убедиться, что изоляция не имеет деформаций и не оголена, иначе контакты в разъёме могут замкнуться или установить неплотный контакт.
Подключение нужных жил к контактам RJ11 по выбранной схеме
Перед установкой жил в корпус RJ11 их выравнивают и обрезают на одинаковую длину, чтобы изоляция упиралась в ограничитель внутри коннектора. Жилы вводят строго по направляющим, без перекрещивания. Если применяется шестиконтактный RJ11, задействуют только центральную пару, оставшиеся гнёзда остаются пустыми.
При необходимости изменить полярность (например, при подключении старого телефонного аппарата) допускается поменять жилы местами. Телефонный сигнал допускает обратное подключение, однако модемы некоторых производителей чувствительны к полярности, поэтому перед перестановкой стоит уточнить требования в документации устройства.
Обжим перехода с использованием ручного инструмента
Для формирования надёжного соединения применяется механическая обжимка, совмещённая с матрицей под RJ11. Инструмент должен фиксировать контакты равномерно, без перекоса. Перед установкой убедитесь, что жилы полностью дошли до передней части коннектора и не вышли из направляющих.
- Вставить RJ11 в посадочное место обжимки до характерного упора.
- Плавно сжать рукоятки до полного прохождения контактов через изоляцию жил.
- Проверить, что фиксатор RJ11 защёлкнулся и корпус не имеет зазоров.
- Извлечь коннектор и осмотреть контакты: каждая металлическая пластина должна войти в жилу по центру.
Если виден перекос или неполное пробитие, коннектор меняют. Повторный обжим недопустим: деформированные контакты ухудшают контактную группу и создают риск обрыва при подключении к устройству. После успешного обжатия кабель слегка натягивают, чтобы убедиться в прочной фиксации разъёма.
Проверка собранного перехода с помощью тестера линии
Тестер линии позволяет убедиться в правильности подключения жил и целостности перехода. Для проверки используют устройства с функцией прозвонки контактов и измерения сопротивления. Подключают один конец перехода к тестеру, другой – к его модулю или соответствующему оборудованию.
Основная задача – убедиться, что контакты 4 и 5 RJ45 корректно связаны с центральными контактами RJ11. В режиме прозвонки тестер покажет замыкание на нужных контактах и отсутствие коротких замыканий между жилками. Сопротивление не должно превышать 10 Ом, что свидетельствует об отсутствии повреждений и качественном контакте.
Если тестер фиксирует разрыв или замыкание на соседних жилах, переход необходимо разобрать и проверить правильность зачистки и обжатия жил. При работе с ADSL-линиями полезно измерить уровень сигнала и шумов, используя специализированное оборудование, чтобы исключить влияние перехода на качество связи.
Вопрос-ответ:
Можно ли использовать любой кабель категории 5 или 6 для перехода с RJ45 на RJ11?
Для перехода с RJ45 на RJ11 лучше использовать кабель категории 5, так как его параметры подходят для передачи телефонного сигнала. Кабель категории 6 имеет более толстую изоляцию и отличается конструкцией, что усложняет зачистку и подключение к телефонному разъёму. Кроме того, важно, чтобы проводники внутри кабеля были не повреждены и соответствовали стандартной цветовой маркировке для правильного подключения.
Как правильно определить, какие контакты на RJ45 соответствуют контактам RJ11?
На разъёме RJ45 центральными считаются контакты 4 и 5, именно они обычно используются для подключения телефонной пары RJ11. Контакт 4 соответствует Ring, контакт 5 — Tip. Для точного определения можно использовать мультиметр в режиме прозвонки или посмотреть цветовую маркировку кабеля: синий и бело-синий провода обычно идут на эти контакты.
Что делать, если после сборки перехода телефон не работает или слышен шум?
В первую очередь проверить качество обжатия контактов и целостность жил на переходе. Часто шум возникает из-за плохого контакта или короткого замыкания между проводами. Рекомендуется использовать тестер линии, чтобы выявить повреждения или ошибки в подключении. Также стоит убедиться, что жилы подключены именно к контактам 4 и 5 RJ45 и что выбран правильный тип линии — аналоговая или цифровая.
Можно ли обжать RJ11 коннектор без специального инструмента?
Обжимать RJ11 коннектор вручную без инструмента сложно, так как металлические контакты должны плотно прорезать изоляцию жил и обеспечить надёжное соединение. Для временного решения допускается аккуратно прижать контакты плоской отвёрткой, но это нестабильно и повышает риск повреждения кабеля или плохого контакта. Для длительной эксплуатации стоит приобрести обжимной инструмент с подходящей матрицей.
