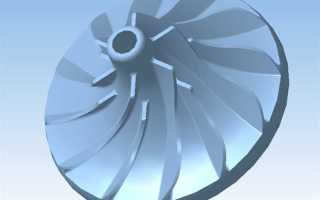

Компас 3d v18 как сделать лопасти

Моделирование лопастей в Компас 3D v18 требует точного понимания геометрии, последовательности операций и ограничений параметрического ядра. Ошибки на этапе эскизов или неверно заданная траектория приводят к искажению профиля, разрывам поверхности и проблемам при последующем редактировании модели. Поэтому работа с лопастями должна начинаться с осознанной подготовки: выбора системы координат, задания базовых плоскостей и определения ключевых размеров, которые будут управлять формой.

В версии v18 доступны инструменты, позволяющие формировать лопасти через операции по траектории, винтовые линии и управляемые направляющие. На практике это означает, что профиль лопасти можно контролировать по длине, меняя угол закрутки, шаг и толщину без перестроения всей детали. Такой подход особенно важен при создании винтов, крыльчаток, вентиляторов и шнеков, где геометрия напрямую влияет на рабочие характеристики изделия.

В статье разбирается пошаговый процесс создания лопасти – от построения исходного профиля до доводки кромок и проверки модели. Упор сделан на конкретные команды Компас 3D v18, типовые параметры и приёмы, которые позволяют избежать нестабильных операций. Все рекомендации ориентированы на практическое применение в инженерных и учебных проектах, где важна воспроизводимость результата и удобство дальнейших правок.

Настройка параметров детали и подготовка рабочих эскизов

Работа начинается с создания новой детали и задания единиц измерения в миллиметрах через параметры документа. Важно сразу определить ориентацию будущей лопасти: ось вращения целесообразно совместить с осью Z, чтобы упростить построение траекторий и дальнейшее управление углом закрутки. Базовую плоскость следует выбирать исходя из расположения корневого сечения – чаще всего используется плоскость XY.

Перед построением геометрии рекомендуется задать переменные в редакторе параметров: длину лопасти, радиус у корня, радиус на конце, угол установки профиля и шаг винтовой линии. Эти значения будут использоваться в размерах эскизов и операциях, что позволит менять форму без ручного редактирования каждого элемента. Имена переменных стоит делать однозначными, без сокращений, чтобы избежать путаницы при работе с формулами.

Первый рабочий эскиз предназначен для поперечного профиля лопасти. Его необходимо выполнять полностью замкнутым контуром с наложением геометрических связей: касательность, параллельность, совпадение осей. Все размеры должны быть параметрическими, привязанными к ранее заданным переменным. Недоопределённые эскизы часто приводят к ошибкам при построении объёма по траектории.

Отдельный эскиз подготавливается для осевой линии или направляющей, вдоль которой будет формироваться лопасть. Если используется винтовая линия, её параметры задаются численно: шаг, количество витков или общая длина. Для сложных форм допустимо применять ломаную или сплайн, но каждая точка должна быть осмысленно расположена относительно оси вращения.

После создания эскизов необходимо проверить их взаимное расположение в пространстве. Профиль должен быть ориентирован перпендикулярно началу траектории, иначе при выполнении операции возможен перекос или самопересечение геометрии. На этом этапе исправления занимают минимум времени и избавляют от повторного построения всей лопасти.

Построение поперечного профиля лопасти в режиме эскиза

Поперечный профиль лопасти создаётся в отдельном эскизе на плоскости, проходящей через корневую точку траектории. Для корректной работы операции по траектории плоскость должна быть строго перпендикулярна направляющей в начальной точке. В Компас 3D v18 это удобно контролировать через привязку к оси и использование вспомогательной геометрии.

Контур профиля формируется замкнутой кривой. Для простых лопастей допустимо использовать комбинацию дуг и отрезков, для аэродинамических форм – сплайн с минимальным количеством управляющих точек. Избыточное число сегментов усложняет перестроение модели и может вызвать искажения при закрутке вдоль траектории.

Толщина профиля и его ширина задаются параметрическими размерами, связанными с переменными детали. Корневая часть лопасти обычно выполняется более массивной, поэтому профиль целесообразно смещать относительно оси вращения, а не располагать строго симметрично. Такое смещение упрощает сопряжение с втулкой или ступицей.

В эскизе обязательно накладываются геометрические зависимости: совпадение ключевых точек с осевыми линиями, касательность между дугами и плавные сопряжения сплайнов. Отсутствие связей приводит к нестабильному поведению профиля при изменении размеров или угла поворота.

После завершения построения необходимо добиться полного определения эскиза. Статус эскиза должен указывать на отсутствие степеней свободы. Только в этом случае профиль корректно участвует в операции формирования лопасти и сохраняет форму при правке параметров шага, длины и угла закрутки.

Создание винтовой или направляющей траектории для лопасти

Траектория определяет форму закрутки лопасти и напрямую влияет на корректность объёмной операции. В Компас 3D v18 для этого используются либо винтовые линии, либо произвольные направляющие, построенные в эскизах. Выбор зависит от типа изделия и требуемого распределения шага по длине.

Для классических винтов и крыльчаток удобнее применять встроенную команду создания винтовой линии. Она формируется относительно оси вращения и настраивается через числовые параметры:

• шаг витка, задаваемый постоянным значением или через общую длину;
• количество витков либо конечная высота траектории;
• направление закрутки – правое или левое;
• начальная точка, совпадающая с корневым сечением лопасти.

При необходимости изменения шага по длине используется направляющая, построенная в эскизе. В этом случае траектория создаётся как сплайн или ломаная линия в плоскости, проходящей через ось вращения. Контроль формы осуществляется через координаты опорных точек и их привязку к параметрам детали.

Для сложных лопастей допустимо комбинировать несколько направляющих. Основная линия задаёт общий поворот, дополнительная используется для управления смещением профиля или локальной деформацией. Все линии должны быть непрерывными и не иметь резких изломов, иначе операция по траектории может завершиться ошибкой.

Перед использованием траектории важно проверить её ориентацию:

1. начало траектории должно совпадать с плоскостью профиля;
2. нормаль плоскости эскиза профиля обязана быть согласована с касательной траектории;
3. траектория не должна пересекать ось вращения.

Грамотно подготовленная винтовая или направляющая линия позволяет управлять закруткой лопасти без дополнительного редактирования профиля и обеспечивает стабильное перестроение модели при изменении длины и угловых параметров.

Построение объёмной лопасти с помощью операции по траектории

После подготовки профиля и траектории выполняется операция формирования объёма по траектории. В Компас 3D v18 для этого используется команда создания тела с указанием поперечного сечения и направляющей линии. В качестве профиля выбирается полностью определённый эскиз, расположенный в начальной точке траектории.

В параметрах операции необходимо задать корректный режим ориентации сечения. Для лопастей чаще всего применяется автоматическое выравнивание по касательной траектории, при котором профиль поворачивается вслед за направляющей. Если этот режим отключён, возможно появление перекрученных участков или разрывов геометрии.

Ключевые настройки операции включают:

• выбор типа тела – твердое, если лопасть является самостоятельной деталью;
• контроль угла поворота профиля вдоль траектории;
• ограничение длины построения по всей направляющей;
• способ соединения с существующей геометрией при наличии втулки или ступицы.

При построении важно следить за отсутствием самопересечений. Если профиль слишком широк или траектория имеет малый радиус, ядро может выдать ошибку. В таких случаях корректируют размеры профиля либо увеличивают радиус закрутки, не изменяя общую длину лопасти.

После подтверждения операции следует проверить результат в разных проекциях и сечениях. Особое внимание уделяется корневой зоне, где чаще всего возникают зазоры или перекосы при сопряжении с осевой частью. На этом этапе проще внести правки в параметры операции, чем перестраивать эскизы.

Объёмная лопасть, созданная через операцию по траектории, сохраняет параметрическую связь с профилем и направляющей, что позволяет адаптировать модель под другие размеры и углы без повторного моделирования.

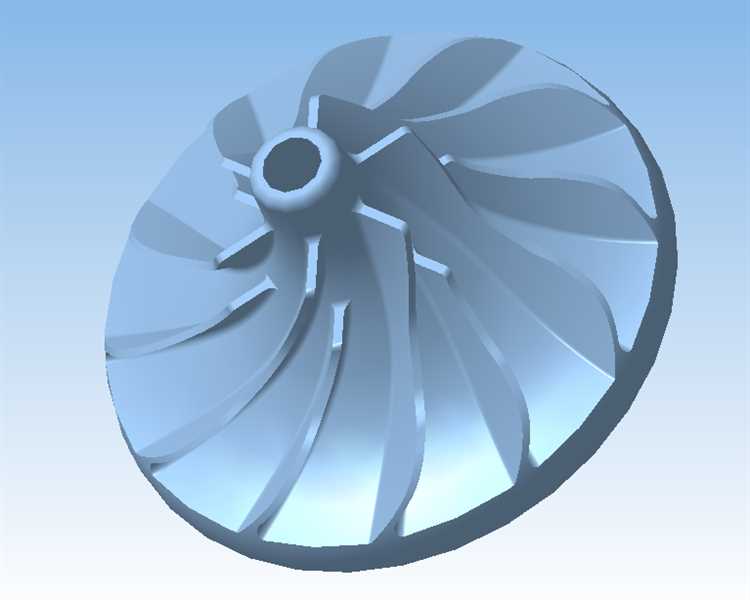

Изменение шага и угла закрутки лопасти по длине

Управление шагом и углом закрутки выполняется за счёт параметров траектории и настроек ориентации профиля в операции по траектории. В Компас 3D v18 базовый угол задаётся относительно начального положения профиля, поэтому важно заранее определить нулевую ориентацию эскиза. Смещение даже на несколько градусов на старте приводит к заметному повороту всей лопасти.

Для изменения шага по длине применяется направляющая с переменной геометрией либо винтовая линия с расчётом параметров через формулы. Если требуется плавное увеличение или уменьшение шага, траектория строится с привязкой ключевых точек к значениям длины лопасти. Такой подход позволяет задать зависимость шага от координаты вдоль оси без ручного редактирования формы.

Угол закрутки контролируется в настройках операции через параметр поворота сечения. В случае сложной геометрии используется дополнительная направляющая, которая определяет ориентацию профиля в пространстве. Это особенно полезно для лопастей, у которых корневая и концевая части имеют разные углы установки.

При работе с переменными рекомендуется связать угол закрутки с длиной лопасти через выражения. Например, линейная зависимость позволяет добиться равномерного поворота, а нелинейная – усилить закрутку ближе к концу. Все такие зависимости должны быть заданы на уровне параметров детали, а не в отдельных операциях.

После изменения шага и угла необходимо проверить модель на наличие локальных искажений. Особое внимание уделяется переходным зонам, где изменение параметров происходит наиболее заметно. Если геометрия теряет устойчивость, корректируется форма траектории или диапазон углов, сохраняя исходный профиль без правок.

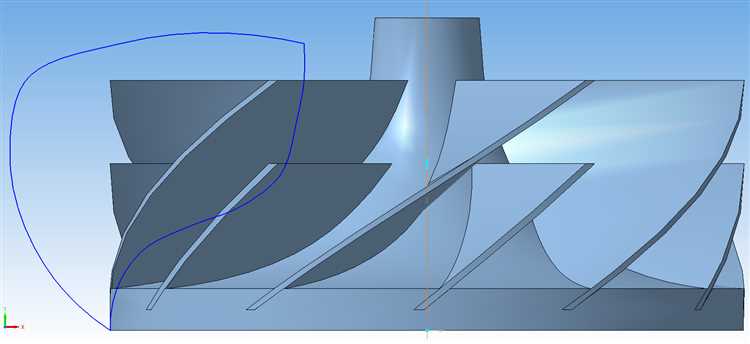

Добавление скруглений, утолщений и обработки кромок

После формирования объёмной лопасти выполняется доводка кромок и усиление структуры. В Компас 3D v18 для этого применяются операции Скругление, Утолщение и Фаска. Скругления в первую очередь накладываются на корневую и оконечную зоны лопасти, где концентрируются напряжения, чтобы избежать острых углов, способных привести к трещинам при эксплуатации.

Утолщение применяется к центральной части профиля или по всей длине лопасти для увеличения жёсткости. Важно задавать толщину через переменные детали, чтобы можно было менять её пропорционально длине и радиусу закрутки. Неправильно заданное утолщение может привести к пересечению поверхности с траекторией или разрыву тела.

Обработка кромок выполняется через команду Фаска с точной настройкой угла и длины среза. На концах лопасти фаска уменьшает риск зацепления, а на корневой части облегчает сопряжение с ступицей. Рекомендуется применять непрерывные срезы по всему контуру, избегая прерывистых операций, чтобы сохранить целостность модели.

Все операции должны выполняться после проверки нормалей поверхностей и ориентации сечения. Если скругления или утолщения приводят к самопересечению, корректируется исходный профиль или траектория. Такой подход обеспечивает стабильность модели и позволяет в дальнейшем изменять параметры лопасти без повторного построения всех операций.

После завершения доводки рекомендуется проверить модель в изометрии и сечениях, чтобы убедиться в плавности переходов, равномерности толщины и отсутствии острых краёв. Это снижает вероятность ошибок при последующем изготовлении или анализе прочности.

Проверка геометрии модели и сохранение результата

После построения лопасти важно убедиться в корректности всех элементов перед сохранением. В Компас 3D v18 проверка геометрии включает контроль непрерывности поверхностей, пересечений и корректности ориентации нормалей. Особое внимание уделяется корневой зоне и оконечным кромкам, где чаще всего возникают ошибки при построении по траектории.

Для систематической проверки рекомендуется использовать встроенные инструменты анализа модели:

После завершения проверки рекомендуется сохранить модель в формате *.m3d и создать резервную копию. При работе с серией лопастей удобно использовать параметрические связи и шаблоны, чтобы можно было быстро адаптировать модель под новые размеры и углы закрутки без повторного построения всех операций.

Вопрос-ответ:

Как задать переменные для размеров лопасти в Компас 3D v18, чтобы их можно было изменять без ручного редактирования эскизов?

В Компас 3D v18 переменные создаются через редактор параметров детали. Для лопасти рекомендуется задать длину, радиусы корневого и оконечного сечения, толщину профиля и угол закрутки. Эти переменные затем используются при построении эскизов и при заданиях размеров, чтобы изменение параметра автоматически корректировало все связанные элементы. Имена переменных лучше давать понятные, например Length, RootRadius, TipRadius, чтобы не путаться при настройке формул и операций.

Как построить профиль лопасти так, чтобы он корректно следовал за траекторией при создании объёма?

Профиль создаётся на плоскости, перпендикулярной начальной точке траектории. Контур должен быть замкнутым, с касательными и совпадающими связями, чтобы эскиз был полностью определён. Для сложных аэродинамических форм используют сплайн с минимальным количеством управляющих точек. При этом профили должны быть смещены относительно оси вращения там, где требуется усиление корня, чтобы при построении объёма по траектории не возникало перекосов или разрывов.

Какие параметры нужно учитывать при создании винтовой линии для лопасти?

Винтовая линия задаётся относительно оси вращения. Основные параметры: шаг витка, количество витков или конечная высота, направление закрутки, начальная точка совпадающая с корнем лопасти. Для изменения шага вдоль длины можно использовать направляющую с ключевыми точками, привязанными к длине лопасти. Важно контролировать плавность кривой, чтобы не возникли самопересечения при построении объёма.

Как правильно добавить скругления и утолщения, чтобы они не искажали геометрию лопасти?

Скругления накладываются на кромки корневой и оконечной частей, где концентрируются напряжения. Утолщение применяется к центральной части или по всей длине для увеличения жёсткости. Радиусы и толщину задают через переменные детали, чтобы можно было изменять параметры пропорционально длине и радиусу закрутки. Проверяют модель на самопересечения: если появляются ошибки, уменьшают радиус скругления или корректируют профиль и траекторию.

Какие шаги нужно выполнить для проверки модели лопасти перед сохранением?

Сначала проверяют эскизы профиля и направляющей, чтобы все точки были определены и не было свободных элементов. Затем проверяют объёмное тело на непрерывность поверхностей и правильную ориентацию нормалей. Скругления, фаски и утолщения оцениваются на наличие пересечений. Удобно использовать встроенный анализ модели и проверять сечения в разных проекциях. После всех проверок сохраняют модель в формате *.m3d и создают резервную копию, чтобы можно было быстро внести изменения при необходимости.

Как правильно скорректировать угол закрутки лопасти на разных участках длины без пересмотра всего профиля?

В Компас 3D v18 угол закрутки контролируется через ориентацию профиля в операции по траектории. Чтобы менять угол вдоль длины, используют дополнительную направляющую или изменяют параметры винтовой линии. Например, можно задать несколько ключевых точек с разными углами, чтобы профиль плавно поворачивался между ними. Все значения рекомендуется связывать с переменными детали: угол, координата по длине, шаг витка. Такой подход позволяет изменять закрутку только за счёт редактирования параметров траектории без необходимости править эскиз профиля или перестраивать объёмную лопасть полностью. После корректировки стоит проверить модель в сечениях и изометрии, чтобы убедиться, что поверхности не пересекаются и сохраняется плавность переходов.
