Измерения цепей заземления проводятся для контроля целостности защитных контуров и предотвращения поражения электрическим током. На промышленных объектах рекомендуются регулярные проверки всех металлических корпусов оборудования и распределительных щитов с использованием сигнализаторов заземления с точностью до 1 Ом. Сигнализаторы заземления позволяют выявлять скрытые обрывы и высокое сопротивление, которые не видны при визуальном осмотре.
В распределительных сетях измерения выполняются на линиях низкого и среднего напряжения. Рекомендуется проводить замеры как на фазных проводах, так и на нулевых шинах, фиксируя сопротивление на каждом участке цепи. Регулярные измерения помогают своевременно обнаружить ухудшение контакта заземления и предотвратить аварийные ситуации.
Для жилых и коммерческих зданий контроль заземления включает проверку розеточных групп, металлических трубопроводов и корпуса бытовой техники. Использование сигнализаторов позволяет оценить состояние заземления без разборки оборудования. Практическая рекомендация: измерять сопротивление в нескольких точках одновременно, чтобы выявить локальные неисправности.
Временные установки, строительные площадки и переносные электроустановки требуют обязательного контроля перед началом работы. Измерения следует выполнять на всех временных соединениях и удлинителях, фиксируя сопротивление каждой цепи. Это снижает риск поражения током при случайных контактах с корпусами оборудования и металлическими конструкциями.

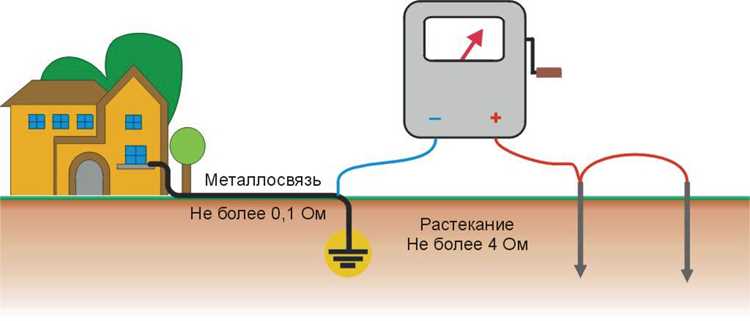

Измерения на защитных контурах зданий
Защитные контуры зданий представляют собой систему проводников, соединяющих металлические конструкции с заземляющим устройством. Для проверки целостности контура используют сигнализаторы заземления с диапазоном измерений от 0,1 до 100 Ом. Рекомендуется измерять сопротивление между основной шиной заземления и отдельными точками контура на каждом этаже, а также на внешних металлических конструкциях.
При замерах важно контролировать контакт заземляющих проводников с арматурой и корпусами оборудования. Использовать измерения в нескольких точках позволяет выявить локальные повреждения, которые могут увеличить сопротивление и снизить защитные свойства контура. Для зданий с бетонными плитами и металлической арматурой сопротивление отдельных участков не должно превышать 4 Ом.
При обнаружении превышений сопротивления следует проверить болтовые соединения, состояние заземляющих шлейфов и качество сварки. Регулярная проверка защитного контура рекомендуется не реже одного раза в год, а для объектов с высокой степенью влажности и химической агрессии – каждые шесть месяцев. Замеры фиксируются в журнале технического контроля с указанием даты, точек измерения и полученных значений сопротивления.
Контроль заземления оборудования на промышленных объектах
На промышленных объектах проверка заземления оборудования проводится на всех металлических корпусах станков, трансформаторов и электрощитового оборудования. Сигнализаторы заземления применяются с точностью до 0,1 Ом для выявления участков с повышенным сопротивлением, что снижает риск пробоя изоляции и поражения персонала.
Рекомендуется измерять сопротивление между корпусами оборудования и шинами защитного заземления, а также между различными секциями распределительных шкафов. Особое внимание уделяется сварочным и соединительным контактам, где коррозия или ослабление болтовых соединений может увеличить сопротивление более чем на 1 Ом.
Для оборудования с высокой потребляемой мощностью контроль заземления проводится каждые шесть месяцев, для менее нагруженных установок – ежегодно. При обнаружении превышения нормативного сопротивления необходимо восстановить контакт проводников, проверить целостность проводки и повторно замерить сопротивление перед вводом оборудования в эксплуатацию.
Проверка цепей заземления в распределительных щитах
В распределительных щитах проверка цепей заземления проводится для обеспечения надежного контакта всех металлических частей с защитным проводником. Используются сигнализаторы с диапазоном измерений 0,1–50 Ом для оценки состояния шины заземления и отдельных отходящих линий.
Процесс измерений включает следующие шаги:
- Измерение сопротивления между шиной заземления и металлическими корпусами автоматов и выключателей;
- Проверка сопротивления между фазными шинами и нулевым проводом для выявления скрытых обрывов;
- Контроль болтовых соединений и прижимов, где сопротивление может увеличиваться из-за коррозии или ослабления;
- Повторная фиксация результатов после устранения выявленных дефектов.
Рекомендации по частоте измерений:
- Для щитов с высокой нагрузкой и постоянной эксплуатацией – каждые 6 месяцев;
- Для малонагруженных щитов – ежегодно;
- После проведения ремонтных работ или изменения конфигурации щита – обязательно контрольное измерение.
Регистрация результатов в журнале технического контроля позволяет отслеживать динамику сопротивления заземляющих цепей и своевременно выявлять участки с повышенным риском.

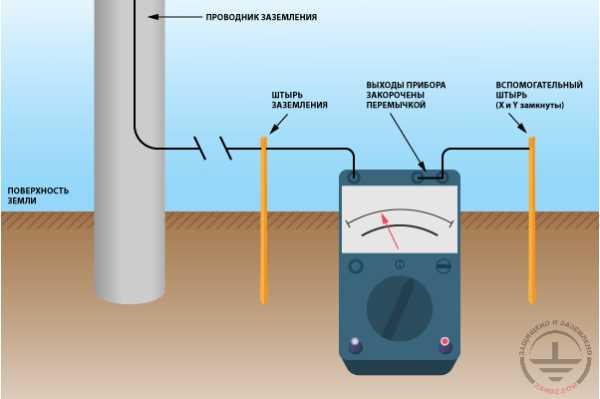

Замеры на линиях электропередачи и трансформаторных подстанциях
На линиях электропередачи и трансформаторных подстанциях измерения цепей заземления проводятся для контроля сопротивления опорных заземлителей, шины нейтрали и корпуса трансформаторов. Сигнализаторы заземления с диапазоном 0,1–100 Ом позволяют фиксировать локальные повреждения и повышенное сопротивление, которое может привести к перегрузкам и опасным токам на корпусах оборудования.
Рекомендации по выполнению замеров:
- Измерять сопротивление между землей и опорными заземлителями на каждой опоре линии;
- Контролировать контакт между корпусами трансформаторов, металлическими ограждениями и шинами заземления;
- Проверять сопротивление соединений нулевой шины с заземляющими контурами;
- Фиксировать данные в журнале с указанием точки измерения и полученного значения для последующего анализа.
Особенности подстанций: для трансформаторных установок сопротивление заземления отдельных частей не должно превышать 1–2 Ом, а для линий электропередачи на опорах – 5 Ом. Регулярные замеры проводятся ежегодно или после проведения монтажных и ремонтных работ, особенно при замене опор, проводов или заземляющих устройств.
Измерения в сетях постоянного тока и батарейных системах
В сетях постоянного тока и батарейных системах проверка заземления проводится для предотвращения утечек тока и защиты оборудования от короткого замыкания. Сигнализаторы заземления с диапазоном измерений 0,01–50 Ом применяются для контроля сопротивления соединений между отрицательным полюсом источника и шинами заземления.
Практические рекомендации при замерах:
- Измерять сопротивление между корпусами батарейных шкафов и основной шиной заземления;
- Проверять отдельные секции аккумуляторных батарей на наличие локальных разрывов проводников;
- Контролировать состояние болтовых и сварных соединений, особенно в системах с высоким током заряда и разряда;
- Фиксировать полученные значения и сравнивать их с нормативными показателями для конкретной системы.
Частота проверок: для промышленных батарейных систем с интенсивным использованием – каждые 3–6 месяцев, для резервных систем – ежегодно. Особое внимание следует уделять старым установкам, где окисление и износ изоляции могут существенно увеличивать сопротивление заземляющих цепей.
Контроль заземления электроустановок в жилых домах
В жилых домах контроль заземления проводится для защиты жильцов от поражения электрическим током и обеспечения корректной работы бытовой техники. Сигнализаторы заземления с диапазоном измерений 0,1–10 Ом применяются для проверки розеточных групп, металлических трубопроводов и корпусов электрооборудования.
Рекомендации по выполнению замеров:
- Измерять сопротивление между корпусами электроприборов и заземляющей шиной в электрощите;
- Проверять все группы розеток на каждом этаже и фиксировать результаты;
- Контролировать соединения проводников в щитках, особенно на старых установках с алюминиевой проводкой;
- После замеров фиксировать значения сопротивления и при превышении нормы проводить устранение дефектов – подтяжку соединений, замену проводников или восстановление контактов.
Нормативные показатели: сопротивление цепей заземления в жилых домах не должно превышать 4 Ом. Регулярная проверка рекомендуется каждые 1–2 года, а после проведения ремонта или установки новой техники – обязательно повторное измерение.

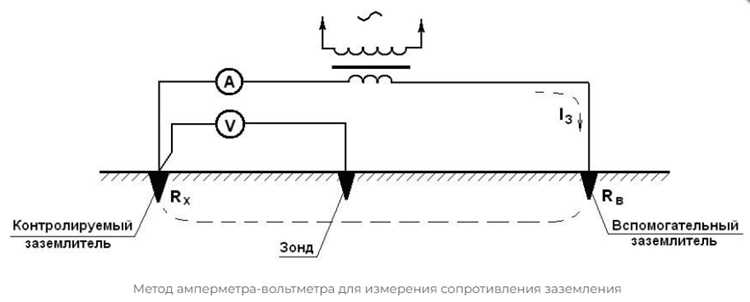

Проверка цепей заземления переносных и временных установок
Переносные и временные установки требуют обязательной проверки заземления перед эксплуатацией для предотвращения поражения электрическим током. Сигнализаторы заземления с диапазоном 0,1–50 Ом применяются для оценки состояния всех соединений и проводников.
Процесс контроля включает следующие этапы:
| Этап | Описание |
|---|---|
| Осмотр соединений | Проверка болтовых, клеммных и временных соединений на коррозию и надежность контакта. |
| Измерение сопротивления | Использование сигнализатора для замера сопротивления между корпусами оборудования и заземляющим проводником. |
| Фиксация данных | Запись результатов измерений в журнал с указанием точки замера и значения сопротивления. |
| Устранение дефектов | Корректировка соединений, подтяжка болтов, замена поврежденных проводников и повторное измерение. |
Нормативные значения: сопротивление цепей заземления временных и переносных установок не должно превышать 4–5 Ом. Контроль рекомендуется перед каждым включением оборудования и после изменения конфигурации установки.
Вопрос-ответ:
Какие точки измерения заземления в жилом доме считаются приоритетными?
При контроле заземления в жилых зданиях измерения следует проводить на всех розеточных группах, металлических трубопроводах и корпусах бытовой техники. Особое внимание уделяют электрощитам и вводным шинам, где соединяются фазные и нулевые проводники с заземляющей шиной.
Как часто нужно проверять заземление оборудования на промышленных объектах?
Для высоконагруженного оборудования контроль заземления рекомендуется выполнять каждые 6 месяцев, для менее нагруженных установок — ежегодно. После ремонта или замены оборудования необходимо повторное измерение цепей, чтобы убедиться в надежности контакта заземления.
Можно ли проводить замеры заземления переносных установок без отключения оборудования?
Замеры сигнализаторами заземления на временных и переносных установках допускается проводить при отключении питающего напряжения. Это позволяет безопасно проверить сопротивление всех соединений и выявить участки с ослабленным контактом или поврежденными проводниками.
Какие нормы сопротивления заземления применяются для трансформаторных подстанций?
Сопротивление заземления для трансформаторных корпусов и шин нейтрали не должно превышать 1–2 Ом. Для опор линий электропередачи допустимый предел составляет до 5 Ом. Регулярные измерения фиксируют эти значения, чтобы предупредить аварийные ситуации и протечки тока.
В чем особенность замеров в сетях постоянного тока и батарейных системах?
В системах постоянного тока важно измерять сопротивление между отрицательным полюсом источника и заземляющей шиной, а также между корпусами батарейных шкафов и точками заземления. Локальные разрывы проводников или ослабленные соединения могут создавать утечки тока, поэтому контроль каждой секции батарей обязателен.
Где в промышленном цехе следует проводить замеры заземления оборудования?
Замеры заземления в промышленном цехе выполняются на всех металлических корпусах станков, трансформаторов, распределительных щитах и электрощитках. Сигнализатор подключают к корпусу оборудования и проверяют контакт с основной шиной заземления. Рекомендуется контролировать болтовые соединения и сварные участки, где может увеличиваться сопротивление из-за коррозии или ослабления контактов.
Как измерять заземление переносных и временных электроустановок на строительной площадке?
Для переносных и временных установок замеры проводятся перед включением оборудования. Сигнализатор проверяет сопротивление между корпусами приборов и заземляющими проводниками. Важно измерять каждый удлинитель, соединительную клемму и металлический корпус. При обнаружении превышения нормы необходимо подтянуть соединения или заменить поврежденные проводники и повторить измерение.
