Графический метод решения задачи линейного программирования применяется когда

Графический метод линейного программирования (ЛП) – это один из самых простых и наглядных способов решения задач линейной оптимизации с двумя переменными. Этот метод позволяет визуально определить оптимальное решение задачи, которое соответствует максимизации или минимизации линейной функции при заданных линейных ограничениях.

Задача ЛП состоит в поиске значений переменных, которые удовлетворяют системе линейных неравенств и одновременно оптимизируют целевую функцию. Графический метод применим только в случае двух переменных, так как решение графически представляется в двумерном пространстве. Важно понимать, что в реальных задачах с большим числом переменных этот метод не применим из-за сложности визуализации.

Основные этапы графического метода включают построение графика ограничений, нахождение области допустимых решений и определение точки, в которой целевая функция достигает наилучшего значения. Важно точно соблюдать порядок выполнения этих шагов, чтобы избежать ошибок при анализе.

Первоначальная задача – это корректное представление всех ограничений в виде прямых и построение соответствующих графиков. Каждое ограничение будет иметь вид прямой, разделяющей пространство на две части: допустимую и недопустимую. Для определения области допустимых решений важно определить пересечения этих прямых.

Графический метод идеален для обучения и получения интуитивного понимания линейных задач. Он дает возможность увидеть, как изменяется область решений и как меняются оптимальные значения в зависимости от изменения ограничений и целевой функции.

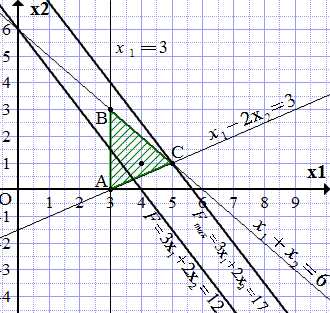

Как построить график ограничений в задаче линейного программирования?

Для построения графика ограничений в задаче линейного программирования, нужно преобразовать каждое линейное ограничение в уравнение прямой и отобразить эти прямые на координатной плоскости. Основной принцип – ограничение задает прямую, а область допустимых решений находится на одной стороне от этой прямой.

Шаги для построения графика ограничений:

1. Запись ограничений в виде уравнений. Каждое ограничение имеет вид: Ax + By ≤ C, Ax + By ≥ C или Ax + By = C, где A и B – коэффициенты при переменных, а C – константа. Для каждого ограничения составляем уравнение вида Ax + By = C.
2. Нахождение точек пересечения прямых с осями. Чтобы построить график прямой, нужно найти, где она пересекает оси X и Y. Для этого подставляем в уравнение ограничения значения x = 0 и y = 0. Получаем две точки:
   • Для x = 0: подставляем в уравнение Ax + By = C, получаем y = C / B.
   • Для y = 0: подставляем в уравнение Ax + By = C, получаем x = C / A.
3. Построение прямой. Зная координаты двух точек пересечения с осями, строим прямую на координатной плоскости. Прямая будет делить пространство на две части, одна из которых будет соответствовать области допустимых решений.
4. Определение области допустимых решений. После того как построены все прямые, нужно определить, какая из частей пространства удовлетворяет каждому ограничению. Для этого выбираем точку внутри области и подставляем ее в исходные неравенства. Если точка удовлетворяет всем неравенствам, значит, она лежит в допустимой области.

Например, для ограничения 2x + y ≤ 6 находим точки пересечения с осями:

• При x = 0, получаем y = 6.
• При y = 0, получаем x = 3.

Затем строим прямую, соединяя эти точки, и определяем область, удовлетворяющую неравенству. Это и будет область допустимых решений для этого ограничения.

Определение области допустимых решений на графике

Область допустимых решений задачи линейного программирования представляет собой множество точек, которые одновременно удовлетворяют всем ограничениям. На графике эта область отображается как пересечение полуплоскостей, образованных прямыми, соответствующими линейным неравенствам.

Для точного определения области допустимых решений необходимо выполнить несколько ключевых шагов:

1. Нахождение пересечений ограничений. После того как построены все прямые, важно определить, какие из них ограничивают область допустимых решений. Каждое ограничение определяет полуплоскость, в которой находятся допустимые точки.
2. Проверка каждого ограничения. Нужно для каждой прямой проверять, с какой стороны она ограничивает область решений. Для этого выбираем произвольную точку (например, (0, 0)) и подставляем её в соответствующие неравенства. Если точка удовлетворяет неравенствам, значит область допустимых решений находится на одной стороне прямой. Если не удовлетворяет – на другой.
3. Определение пересечений всех прямых. Область допустимых решений – это часть плоскости, ограниченная всеми прямыми. Чтобы точно ее определить, нужно вычислить точки пересечений всех прямых между собой и визуализировать их на графике. Эти точки будут вершинами области допустимых решений.

Пример:

После нахождения всех точек пересечения и анализа их положения можно точно построить область допустимых решений. Эта область будет определять возможные значения переменных, при которых выполняются все ограничения задачи линейного программирования.

Как найти вершины области допустимых решений?

Для нахождения вершин области допустимых решений следует выполнить следующие шаги:

1. Найти точки пересечения прямых. Каждая вершина области допустимых решений – это точка пересечения двух или более прямых, определяющих ограничения задачи. Для этого нужно решить систему линейных уравнений, полученных из соответствующих ограничений. Например, если есть два ограничения в виде уравнений прямых: Ax + By = C и Dx + Ey = F, то точка их пересечения решается методом подстановки или методом исключения.
2. Решить систему уравнений. Для каждой пары ограничений, пересекающихся в области допустимых решений, решаем систему линейных уравнений. Это даст координаты точек пересечения. Пример: для ограничений 2x + y = 6 и x + 2y = 8 нужно решить систему:
• 2x + y = 6
• x + 2y = 8

Решение этой системы даст точку пересечения, которая и будет вершиной области.

3. Проверить все возможные пересечения. Необходимо рассмотреть все возможные пересечения между прямыми, образующими ограничения задачи. Каждое пересечение – это потенциальная вершина области допустимых решений. Если прямые не пересекаются в допустимой области (например, за пределами координатной сетки или в недопустимой части плоскости), то они не считаются вершинами.
4. Проверить допустимость каждой вершины. Все найденные точки пересечений нужно подставить в исходные неравенства. Если точка удовлетворяет всем ограничениям, она является вершиной области допустимых решений.

В результате этих шагов будут найдены все вершины области, которые затем используются для нахождения оптимального решения задачи. Оптимальное решение задачи линейного программирования всегда будет в одной из этих вершин.

Решение задачи линейного программирования методом подбора оптимальной вершины

Метод подбора оптимальной вершины заключается в нахождении наилучшего значения целевой функции в одной из вершин области допустимых решений. После того как все вершины найдены, нужно проверить значение целевой функции в каждой из них, чтобы определить оптимальное решение.

Шаги для решения задачи:

1. Определить целевую функцию. Целевая функция – это линейное выражение, которое необходимо максимизировать или минимизировать. В задаче линейного программирования целевая функция может быть записана в виде z = c1 * x + c2 * y, где c1 и c2 – коэффициенты, а x и y – переменные, которые нужно найти.
2. Подставить координаты вершин в целевую функцию. Для каждой вершины области допустимых решений подставляем её координаты в целевую функцию. Например, если одна из вершин имеет координаты (x1, y1), то значение целевой функции будет равно z = c1 * x1 + c2 * y1.
3. Сравнить значения целевой функции. После того как вычислены значения целевой функции для всех вершин, выбираем точку с наибольшим или наименьшим значением (в зависимости от задачи – для максимизации или минимизации). Это будет оптимальное решение задачи.
4. Проверить ограничения. После нахождения оптимальной вершины важно убедиться, что она удовлетворяет всем ограничениям задачи. Если выбранная вершина не нарушает ограничений, то это и есть решение задачи.

Пример:

• Целевая функция: z = 3x + 2y
• Вершины области допустимых решений: (0, 0), (3, 0), (0, 3), (2, 2)

Вычисляем значение целевой функции для каждой вершины:

• Для (0, 0): z = 3*0 + 2*0 = 0
• Для (3, 0): z = 3*3 + 2*0 = 9
• Для (0, 3): z = 3*0 + 2*3 = 6
• Для (2, 2): z = 3*2 + 2*2 = 10

Оптимальное решение – точка (2, 2) с максимальным значением целевой функции z = 10.

Этот метод позволяет точно и быстро найти оптимальное решение задачи линейного программирования, используя графический метод и проверку значений в вершинах области допустимых решений.

Как проверить допустимость и оптимальность найденного решения?

Шаги для проверки:

1. Проверка допустимости. Допустимость решения означает, что оно удовлетворяет всем ограничениям задачи. Для этого необходимо подставить найденные значения переменных в каждое ограничение и проверить, выполняются ли неравенства. Например, если одно из ограничений имеет вид 2x + y ≤ 6, то подставляем найденные значения x и y в это неравенство. Если неравенство выполняется, решение допустимо по этому ограничению.
2. Проверка целевой функции. Оптимальность решения заключается в том, что оно дает наибольшее или наименьшее значение целевой функции (в зависимости от задачи). Для этого подставляем найденные координаты в целевую функцию и проверяем, что значение в этой точке соответствует максимальному или минимальному значению, которое можно получить в пределах допустимой области.
3. Проверка других вершин. Для того чтобы убедиться в оптимальности решения, нужно также проверить другие вершины области допустимых решений. Это делается для того, чтобы убедиться, что выбранное решение дает наилучший результат среди всех возможных. Если в других вершинах значение целевой функции меньше, значит, найденное решение действительно оптимально.

Пример:

• Допустимое решение: (2, 2)
• Ограничение: 2x + y ≤ 6 – подставляем x = 2 и y = 2, получаем 2*2 + 2 = 6, неравенство выполняется.
• Целевая функция: z = 3x + 2y, подставляем x = 2 и y = 2, получаем z = 3*2 + 2*2 = 10. Это значение является максимальным среди всех вершин области допустимых решений.

Если найденное решение удовлетворяет всем ограничениям и дает наилучшее значение целевой функции, то оно является допустимым и оптимальным.

Использование графического метода для задач с двумя переменными

Графический метод линейного программирования особенно эффективен для задач, где требуется найти оптимальное решение с двумя переменными. Этот метод позволяет наглядно представить ограничения и целевую функцию, что упрощает процесс поиска решения.

Для решения задачи с двумя переменными через графический метод нужно выполнить несколько шагов:

1. Построение графиков ограничений. Каждое линейное ограничение в задаче записывается в виде уравнения прямой. Построив графики всех ограничений на координатной плоскости, получаем прямые, разделяющие пространство на две части: допустимую и недопустимую. Важно, чтобы все ограничения были представлены как неравенства, а не только уравнения.
2. Определение области допустимых решений. Область допустимых решений – это пересечение всех полуплоскостей, ограниченных прямыми. Она будет заключаться в многоугольнике или многоугольной области, где все условия задачи выполняются одновременно. Область можно найти, проверяя, с какой стороны от каждой прямой находится допустимая область, путем подстановки точек в исходные неравенства.
3. Построение целевой функции. Целевая функция задачи представляет собой линейную функцию, которая будет максимизироваться или минимизироваться. Эта функция также может быть представлена прямой. Для нахождения оптимального решения целевая функция должна быть проведена через область допустимых решений. Важным моментом является то, что эта прямая должна быть расположена таким образом, чтобы ее значения в допустимой области были наибольшими или наименьшими в зависимости от задачи.
4. Поиск оптимальной вершины. Оптимальное решение задачи будет находиться в одной из вершин области допустимых решений. Это связано с тем, что целевая функция для линейной задачи всегда достигает экстремума (максимума или минимума) в одной из вершин многоугольной области. После нахождения всех вершин нужно вычислить значения целевой функции в каждой вершине и выбрать точку с наилучшим значением.

Пример:

• Ограничения: 2x + y ≤ 6, x + 2y ≤ 8
• Целевая функция: z = 3x + 2y

Построив графики этих прямых, получим область допустимых решений, ограниченную четырьмя вершинами. Для каждой из этих вершин вычислим значение целевой функции и выберем оптимальное решение.

Графический метод применим для любых задач с двумя переменными, но его ограничение заключается в невозможности решения задач с большим числом переменных. В таких случаях графический метод заменяется другими методами оптимизации.

Ошибки и сложности при использовании графического метода в линейном программировании

Графический метод решения задачи линейного программирования имеет ряд особенностей, которые могут привести к ошибкам или затруднениям при его применении. Вот основные сложности, с которыми можно столкнуться:

1. Ограниченность применения. Графический метод эффективен только для задач с двумя переменными. Для более сложных задач, где количество переменных превышает две, визуализация ограничений становится невозможной, и метод теряет свою применимость. В таких случаях необходимы другие методы, например, симплекс-метод.
2. Трудности в точности построения. При построении графиков ограничений важно точно определять пересечения прямых с осями и друг с другом. Ошибки в этих вычислениях могут привести к неверному построению области допустимых решений и, соответственно, к неправильному выбору оптимальной вершины.
3. Проблемы с масштабом. На графике может быть сложно точно отобразить все ограничения, особенно если числа в уравнениях ограничений слишком большие или слишком маленькие. В таком случае точность визуализации ухудшается, и это может привести к ошибкам при нахождении вершин области допустимых решений.
4. Неучтенные ограничения. В некоторых случаях бывает сложно корректно учесть все ограничения, особенно если они выражаются через сложные неравенства или если уравнения имеют дробные коэффициенты. Это может привести к игнорированию части ограничений или неправильному определению области допустимых решений.
5. Ошибки при интерпретации результатов. При нахождении оптимального решения важно не только вычислить значение целевой функции в вершинах, но и проверить, что это решение соответствует условиям задачи. Часто допускаются ошибки в интерпретации результатов, особенно когда задачи имеют дополнительные условия или требуют ограничений по целым числам.

Для минимизации этих проблем рекомендуется:

• Использовать точные математические методы для нахождения пересечений прямых, чтобы избежать ошибок в графическом построении.
• Проверять все ограничения и ограничения на области допустимых решений, используя дополнительные вычисления, помимо графиков.
• Использовать графический метод в качестве образовательного инструмента, но для реальных и более сложных задач применять численные методы.

Графический метод – это мощный инструмент для визуализации и решения задач с двумя переменными, однако его применение требует аккуратности и внимательности на каждом этапе.

Вопрос-ответ:

Что такое графический метод решения задачи линейного программирования?

Графический метод линейного программирования — это способ решения задач линейной оптимизации с двумя переменными. С помощью этого метода можно визуально определить область допустимых решений, а также найти оптимальное значение целевой функции, максимизируя или минимизируя её в пределах этой области.

Как построить график ограничений в графическом методе?

Для построения графика ограничений нужно каждое линейное ограничение записать в виде уравнения прямой. Затем найти пересечения этой прямой с осями X и Y, чтобы определить две ключевые точки. После этого строим прямую, соединяя эти точки. Все ограничения представляют собой прямые, которые делят пространство на допустимую и недопустимую области.

Как определить область допустимых решений на графике?

Область допустимых решений — это пересечение полуплоскостей, образованных ограничениями задачи. После того как построены графики всех ограничений, нужно проверить, с какой стороны от каждой прямой лежит допустимая область. Выбираем точку внутри области и подставляем её в неравенства. Если все условия выполняются, то эта точка лежит в допустимой области.

Почему графический метод применяется только для задач с двумя переменными?

Графический метод применим только для задач с двумя переменными, потому что результаты его применения можно отобразить на плоскости, где каждая переменная представляет одну ось. Для большего числа переменных пространство становится многомерным, и его невозможно отобразить на плоском графике, что делает графический метод неприменимым для таких задач.

Как найти оптимальное решение задачи линейного программирования с помощью графического метода?

Для нахождения оптимального решения нужно построить все ограничения задачи и определить область допустимых решений. Затем на графике строим прямую, соответствующую целевой функции. Эта прямая будет двигаться по области допустимых решений. Оптимальное решение — это точка, в которой эта прямая либо касается, либо проходит через одну из вершин области, давая наибольшее или наименьшее значение целевой функции.

Какие ограничения существуют при использовании графического метода решения задач линейного программирования?

Графический метод ограничен задачами с двумя переменными, так как результат можно отобразить только на плоскости. Это ограничивает его использование в случае задач с более чем двумя переменными, так как невозможно изобразить многомерное пространство на обычной плоской диаграмме. Кроме того, метод требует точности в построении графиков, так как даже небольшие ошибки могут привести к неверному решению. Также он не подходит для задач с большими или сложными ограничениями, где требуется более детальное вычисление.
