Как обозначается песок на чертежах

Обозначение песка на инженерных чертежах и схемах является важной частью проектирования строительных объектов. Правильное использование символов и условных знаков для песчаных слоев способствует точной интерпретации данных, а также облегчает коммуникацию между различными специалистами, включая проектировщиков, строителей и геодезистов. На практике обозначение песка должно учитывать его физико-механические характеристики, такие как гранулометрический состав и плотность, которые напрямую влияют на расчет нагрузок и устойчивости сооружений.

Основное правило при нанесении песка на чертежи – соблюдение стандартов и нормативов. В России наибольшее распространение получили ГОСТ 21.1101-2013 и ГОСТ 2.305-2019, регулирующие обозначение песчаных материалов в различных проектах. Важно учитывать, что каждый тип песка (грубый, средний, мелкий) может требовать отдельного символа и цветового оформления, чтобы избежать путаницы и упростить восприятие информации на чертежах.

Кроме того, необходимо соблюдать правила нанесения слоев песка на геодезических схемах и топографических планах, где песок часто отображается как часть грунтовых горизонтов. Точное расположение песчаных слоев имеет значение для проектирования фундамента, дренажных систем и других конструктивных решений. В таких случаях важно указать не только тип песка, но и его характеристики, которые могут повлиять на прочностные и водоотводные свойства грунта.

Как правильно выбрать символ для песка в строительных чертежах

Выбор символа для песка в строительных чертежах должен соответствовать стандартам, установленным в отрасли, чтобы обеспечить точность и понимание документации. В первую очередь, символ должен ясно отображать вид и характеристики материала, чтобы избежать ошибок в проектировании и строительстве. Согласно стандарту ГОСТ 21.1101-2013, песок обычно изображается с использованием условных знаков, которые варьируются в зависимости от типа песка и его назначения.

Для песка, который используется в строительстве, рекомендуется применять знаки, которые ясно различают его от других грунтовых материалов. Например, для мелкозернистого песка используется символ в виде сплошной линии, тогда как для крупнозернистого песка могут применяться линии с небольшими промежутками или штрихи. Этот подход позволяет избежать путаницы при интерпретации чертежа. Важно учитывать, что для каждого типа песка (грубый, средний, мелкий) используется отдельный символ, что отражает различия в их физических характеристиках.

Если песок используется в качестве основы для фундамента или других конструктивных элементов, может потребоваться добавление дополнительных маркировок. Например, символы для песка с высокой плотностью или повышенной влагосодержанием могут быть отмечены дополнительными чертами или цветами. В таких случаях рекомендуется использовать цветовую кодировку: песок может быть обозначен светло-желтым или бежевым, а более плотные или мокрые разновидности – оттенками, близкими к коричневым или серым.

Особое внимание стоит уделить обозначению песка на геотехнических схемах. Здесь важно не только правильно указать тип песчаного материала, но и отразить его местоположение, глубину залегания и взаимодействие с другими грунтами. Для таких целей используется упрощенная схема с минимальными деталями, но с сохранением всех ключевых характеристик для оценки устойчивости и водоотводных свойств.

Также стоит помнить о необходимости соблюдения единообразия в применении символов на всех этапах проектирования и строительства. Это важно для того, чтобы все участники проекта могли точно интерпретировать документацию и избежать недоразумений в процессе выполнения работ.

Технология нанесения песка на геодезические схемы

Нанесение песка на геодезические схемы требует соблюдения четких стандартов и подходов для обеспечения точности данных и удобства восприятия. Этот процесс включает несколько этапов, каждый из которых имеет свои особенности в зависимости от типа схемы, масштаба и назначения проекта.

Основные шаги технологии нанесения песка:

1. Подготовка данных: На этом этапе необходимо собрать информацию о типах песчаных слоев, их плотности и других характеристиках. Для геодезических схем важно учитывать глубину залегания песка и его взаимодействие с другими грунтами. Эта информация поможет точно отразить песок на схеме.
2. Выбор символа и условных знаков: Для нанесения песка используются стандартные условные знаки, которые должны быть однозначными. Согласно ГОСТ, песок обычно изображается в виде сплошной линии или текстуры с соответствующим оттенком. Также следует учитывать тип песка (мелкозернистый, крупнозернистый) и его характеристики.
3. Цветовая кодировка: Для улучшения визуализации и различения типов песка на схемах применяют цветовые решения. Обычно песок обозначают в светлых оттенках (бежевый, желтый). Для разных типов песка можно использовать дополнительные цвета или градиенты для обозначения плотности или влажности материала.
4. Размещение и масштабирование: Важно правильно нанести песок в соответствующем масштабе, чтобы он не перекрывал другие важные элементы схемы. На крупных планах песок отображается с большей детализацией, на мелких – с упрощением, но с сохранением ключевой информации.
5. Отметки на плане: Песок может быть обозначен не только как слой, но и с указанием его характеристик. В таких случаях важно добавлять текстовые примечания, которые указывают на состав песка, его плотность и другие важные параметры для точной интерпретации данных.

Использование этих методов помогает создать четкие, понятные и информативные геодезические схемы, на которых песок правильно отображен в контексте других грунтовых материалов. Эти схемы используются для оценки состояния территории, проектирования фундаментов, дренажных систем и других конструктивных решений.

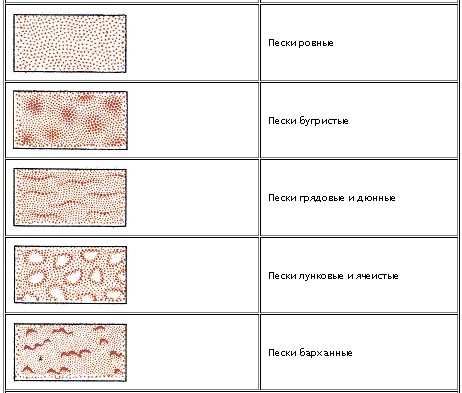

Типичные ошибки при обозначении песка на планах местности

Ошибки при обозначении песка на планах местности могут существенно повлиять на правильность выполнения строительных и инженерных работ. Для обеспечения точности проектирования важно избегать распространенных недочетов, которые могут привести к неправильной интерпретации данных. Рассмотрим наиболее типичные ошибки и способы их устранения.

Избежание этих ошибок поможет повысить точность геодезических и строительных планов, обеспечив корректную интерпретацию песчаных слоев и их использование при проектировании и строительстве.

Учет плотности и гранулометрического состава песка в чертежах

Плотность и гранулометрический состав песка играют ключевую роль в определении его характеристик как строительного материала. На чертежах и схемах эти параметры должны быть отражены с особой точностью, чтобы обеспечить правильную интерпретацию данных и успешное использование песка в проектировании. Недооценка этих факторов может привести к ошибкам в расчете прочности конструкций и их устойчивости.

Для точного отображения плотности песка на чертежах используют текстовые примечания или дополнительные символы. Плотность песка может варьироваться в зависимости от его состава и влажности. Например, для сухого песка плотность может составлять около 1,6–1,8 г/см³, а для влажного – до 2,0 г/см³. Важно указать это на чертежах, особенно в случаях, когда песок будет использоваться в качестве основания для фундамента или в других критичных конструктивных элементах. Для этого можно использовать условные знаки и добавить соответствующую информацию в легенду схемы.

Гранулометрический состав песка также влияет на его характеристики и, соответственно, должен быть учтен в проектировании. Для отображения состава песка на чертежах можно использовать кодировку, где разные типы песка (мелкозернистый, средний, крупнозернистый) будут обозначаться отдельными символами. Мелкозернистый песок имеет более высокую пластичность и лучше удерживает воду, что важно учитывать при проектировании дренажных систем. Крупнозернистый песок, в свою очередь, обладает лучшей прочностью и используется в конструктивных элементах, где необходима высокая нагрузочная способность.

Для точного отображения гранулометрического состава песка на чертежах может быть полезно использовать таблицы с указанием фракционного состава. Эти таблицы помогают точно передать информацию о распределении частиц песка по размеру, что важно для оценки его пригодности для различных строительных целей. На схемах могут быть добавлены пометки с указанием процента содержания крупных частиц (например, песок с фракцией 2–5 мм) и мелких частиц (менее 0,5 мм).

При нанесении таких данных на чертежи важно соблюдать стандарты, такие как ГОСТ 25100-2011, которые регулируют классификацию песчаных материалов и их отображение на геотехнических и строительных схемах. Учет плотности и гранулометрического состава позволяет повысить точность проекта и улучшить понимание характеристик песка всеми участниками строительного процесса.

Рекомендации по цветовой кодировке песка в инженерных схемах

Цветовая кодировка песка в инженерных схемах играет важную роль в улучшении восприятия и точности интерпретации чертежей. Правильное использование цветов помогает быстро идентифицировать типы песка и их характеристики, особенно в проектах, где требуется точное разделение материалов для дальнейших расчетов и инженерных решений.

Основные рекомендации по цветовой кодировке песка:

• Светлые оттенки для песка: Для песка обычно выбирают светлые цвета – бежевый, желтый, светло-коричневый. Эти цвета обеспечивают хорошую видимость на большинстве чертежей и легко отличимы от других материалов, таких как глина или гравий.
• Темные оттенки для плотных или влажных песков: Для песка с высокой плотностью или с увеличенным содержанием влаги рекомендуется использовать более темные оттенки (например, темно-желтый или коричневый). Это поможет выделить такие материалы и подчеркнуть их особенности.
• Использование градиентов: В некоторых случаях для более детализированного отображения различных типов песка можно использовать градиентные заливки, где светлый оттенок будет обозначать мелкозернистый песок, а темный – более крупнозернистый. Это особенно актуально для геотехнических схем, где важно выделить изменения в составе грунта на разных уровнях.
• Учет стандарта: При выборе цвета для песка важно учитывать стандарты, такие как ГОСТ 2.301-68 или ГОСТ 21.1101-2013, которые могут включать рекомендации по цветовой кодировке в зависимости от типа проекта. Использование официальных рекомендаций гарантирует единообразие на всех этапах проектирования.
• Четкое разграничение материалов: Для предотвращения путаницы важно, чтобы цвета песка не пересекались с цветами других строительных материалов. Например, песок не должен быть окрашен в оттенки, схожие с цветами для гравия, глины или известняков.

Правильное использование цветовой кодировки позволяет значительно упростить работу с чертежами и схемами, а также помогает избежать ошибок при интерпретации данных. В инженерных проектах важно поддерживать баланс между визуальной привлекательностью и функциональностью, а цветовая кодировка – это один из важнейших инструментов для достижения этой цели.

Использование стандартов ISO для обозначения песка в проектировании

Стандарты ISO играют ключевую роль в унификации и систематизации подходов к обозначению песка в проектировании. Они помогают обеспечить совместимость данных, точность и стандартизированное представление информации, что особенно важно в международных проектах, где требуется согласование с нормативами разных стран.

Одним из основных стандартов для обозначения песка в проектировании является ISO 14688-2:2017, который касается классификации и характеристик грунтов. Этот стандарт определяет методы оценки состава песка, включая его гранулометрический состав, и предоставляет рекомендации по его отображению на чертежах. Согласно этому стандарту, песок делится на несколько классов в зависимости от размера частиц: мелкозернистый, средний и крупнозернистый. Каждый из этих классов должен быть обозначен отдельным символом, что упрощает понимание его характеристик.

Для отображения песка на инженерных схемах ISO рекомендует использовать условные знаки и добавлять необходимые текстовые примечания, указывающие на физические и химические свойства материала. Это позволяет точно передать данные о песке и его свойствах, таких как влажность, плотность и гранулометрический состав, что важно для строительства фундамента, дренажных систем и других конструктивных элементов.

Кроме того, ISO 9001 и ISO 14001, которые регулируют системы управления качеством и экологические стандарты, также влияют на проектирование, обеспечивая использование высококачественных и экологически безопасных материалов. Для песка это означает требования к его чистоте и составу, что важно учитывать при проектировании объектов, где безопасность и экологические факторы имеют первостепенное значение.

Следование стандартам ISO также помогает обеспечить совместимость чертежей и схем, что упрощает передачу информации между различными проектными группами и строительными организациями, а также способствует унификации процесса разработки и использования инженерных решений.

Вопрос-ответ:

Как правильно выбрать символ для песка на строительных чертежах?

Для правильного выбора символа для песка следует опираться на нормативные документы, такие как ГОСТ 21.1101-2013. Символы для песка варьируются в зависимости от его типа — мелкозернистый, средний и крупнозернистый песок могут иметь разные обозначения. Важно, чтобы символ был четким и легко воспринимаемым для всех участников проекта. Также стоит учитывать, что цветовая кодировка помогает различать типы песка по его плотности и влажности. В случае, если песок используется в конструктивных элементах, следует указывать дополнительные характеристики в текстовых примечаниях.

Зачем на чертежах указывать плотность песка?

Плотность песка влияет на его прочностные характеристики и устойчивость в строительных конструкциях. Например, для фундамента важно учитывать, насколько плотный песок, так как это влияет на расчеты нагрузки. Песок с высокой плотностью лучше распределяет вес конструкции, что важно при проектировании тяжёлых объектов. Указание плотности на чертежах позволяет более точно оценить его поведение в составе других материалов, особенно в дренажных системах и основаниях для строительства.

Как правильно учесть гранулометрический состав песка при его отображении на схемах?

Гранулометрический состав песка определяет его классификацию и влияние на строительно-монтажные работы. Для отображения этих данных на схемах рекомендуется использовать разные символы или маркировки для мелкозернистого, средне- и крупнозернистого песка. Этот состав также влияет на выбор песка для различных строительных целей, таких как дренаж, фундаменты или дорожные покрытия. Примечания с указанием процентного состава частиц разных фракций могут быть добавлены на чертежах, чтобы обеспечить точность при интерпретации и применении материалов в проекте.

Какую роль играет цветовая кодировка песка в инженерных схемах?

Цветовая кодировка помогает улучшить восприятие схем и четкость различия между типами песка, а также позволяет быстро идентифицировать его физические характеристики. Для песка часто используют светлые оттенки, такие как бежевый или желтый, для обозначения стандартных видов материала. Для плотных или влажных песчаных слоев применяются более темные оттенки, например, коричневый или темно-желтый. Это позволяет точно отражать различные типы песка, что особенно важно при проектировании фундаментов или дренажных систем, где такие характеристики, как влажность и плотность, могут значительно повлиять на поведение материала.

Какие стандарты ISO регулируют обозначение песка в проектировании?

Стандарт ISO 14688-2:2017 регулирует классификацию грунтов, включая песок, по гранулометрическому составу и их физическим характеристикам. Этот стандарт дает рекомендации по отображению песка на чертежах, определяя его разделение на классы в зависимости от размера частиц. Также важными являются стандарты ISO 9001 и ISO 14001, которые влияют на проектирование песчаных материалов с учетом их качества и экологических характеристик. Соблюдение этих стандартов помогает обеспечить совместимость данных и корректное использование материалов в международных проектах.
