Сила тока на всем участке электрической цепи показывает, какой электрический заряд проходит через проводники за единицу времени. Этот параметр напрямую влияет на выбор проводов, защитных устройств и источников питания. Ошибка в расчетах может привести к перегреву элементов, ложным срабатываниям автоматов или выходу оборудования из строя.
Для определения силы тока необходимо учитывать напряжение источника, полное сопротивление участка и тип соединения элементов. Даже при неизменном напряжении значение тока будет отличаться в цепях с последовательным, параллельным или смешанным соединением. Поэтому расчет всегда начинается с анализа структуры цепи и приведения ее к эквивалентному сопротивлению.
На практике сила тока на всем участке цепи чаще всего находится с помощью закона Ома, формулы мощности или прямого измерения амперметром. Каждый способ применяется в своих условиях: расчет подходит для проектирования, а измерение – для проверки реальной схемы. Понимание, какой метод использовать и какие данные необходимы, позволяет быстро получить корректный результат без лишних вычислений.
Какие параметры участка цепи нужно определить перед расчетом силы тока
Перед расчетом силы тока необходимо установить напряжение на всем участке цепи. Оно может задаваться источником питания или определяться как разность потенциалов между крайними точками участка. В цепях с несколькими источниками важно учитывать их полярность и способ включения, так как встречное соединение уменьшает результирующее напряжение.
Следующий обязательный параметр – полное электрическое сопротивление участка. Оно включает сопротивления всех проводников, резисторов, обмоток и нагрузок, входящих в рассматриваемую часть цепи. Для последовательного соединения сопротивления суммируются, для параллельного рассчитывается эквивалентное значение по обратным величинам. Игнорирование сопротивления соединительных проводов допустимо только при малых токах и коротких линиях.
Также требуется определить тип соединения элементов на участке цепи. От этого зависит метод расчета эквивалентного сопротивления и распределение напряжений. В смешанных схемах участок разбивается на более простые фрагменты, каждый из которых приводится к одному сопротивлению перед дальнейшими вычислениями.
Дополнительно учитывается характер нагрузки: активная, индуктивная или емкостная. В цепях переменного тока это влияет на наличие реактивного сопротивления и необходимость использования полного импеданса вместо простого сопротивления. Без учета этих параметров расчет силы тока будет иметь существенную погрешность.
Как вычислить силу тока по напряжению и полному сопротивлению участка
Для расчета силы тока на всем участке цепи используется зависимость между током, напряжением и сопротивлением. Если участок подключен к источнику постоянного напряжения, сила тока определяется делением напряжения U на полное сопротивление R данного участка. Оба значения должны быть выражены в вольтах и омах соответственно, иначе результат будет некорректным.
Полное сопротивление участка предварительно приводится к одному эквивалентному значению. В цепях с несколькими элементами это делается путем сложения сопротивлений при последовательном соединении или расчета общего сопротивления при параллельном включении. Только после этого напряжение источника подставляется в формулу, относящуюся ко всему участку, а не к отдельным элементам.
При наличии внутренних сопротивлений источника питания они включаются в расчет полного сопротивления. Например, если источник имеет внутреннее сопротивление, его значение складывается с сопротивлением внешней цепи. Пренебрежение этим параметром приводит к завышенному расчетному значению силы тока.
В цепях переменного тока вместо активного сопротивления используется полный импеданс, включающий активную и реактивную составляющие. Напряжение в таком случае берется как действующее значение. Только при согласованных единицах измерения и учете всех составляющих сопротивления расчет силы тока отражает реальные условия работы цепи.

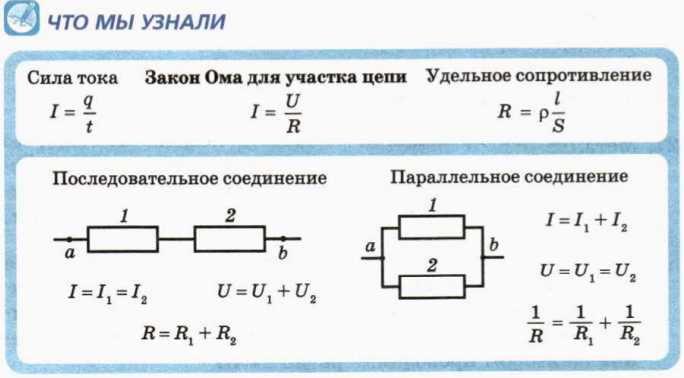

Как найти силу тока в цепи с последовательным соединением элементов
В цепи с последовательным соединением через все элементы проходит одна и та же сила тока. Это означает, что для расчета достаточно определить параметры всего участка, не анализируя токи на отдельных компонентах. Ключевая задача – корректно найти общее сопротивление цепи.
Алгоритм расчета силы тока для последовательного соединения включает несколько обязательных шагов:
- определить сопротивление каждого элемента цепи в омах;
- сложить все сопротивления для получения полного сопротивления участка;
- установить напряжение источника, подключенного ко всей цепи;
- разделить напряжение на общее сопротивление для получения силы тока.
При наличии дополнительных факторов расчет уточняется. В частности, необходимо учитывать:
- внутреннее сопротивление источника питания, если оно задано;
- температурные изменения сопротивления проводников при больших токах;
- падение напряжения на длинных соединительных линиях.
После нахождения силы тока можно проверить корректность расчета, вычислив падение напряжения на каждом элементе как произведение тока и его сопротивления. Сумма всех падений напряжений должна быть равна напряжению источника, что подтверждает правильность определения силы тока на всем участке цепи.
Как рассчитать силу тока в цепи с параллельным соединением элементов
В цепи с параллельным соединением все ветви подключены к одним и тем же точкам, поэтому напряжение на каждом элементе одинаково. Сила тока на всем участке цепи определяется как сумма токов, протекающих по отдельным ветвям. Для корректного расчета необходимо рассматривать не отдельные элементы, а эквивалентные параметры всей схемы.
Первый шаг – расчет полного сопротивления параллельного участка. Для этого используется сумма обратных величин сопротивлений всех ветвей. Полученное эквивалентное сопротивление всегда меньше наименьшего сопротивления отдельной ветви, что напрямую влияет на итоговое значение силы тока.
После нахождения полного сопротивления сила тока на всем участке определяется делением напряжения источника на эквивалентное сопротивление. Напряжение берется как значение между общими узлами параллельного соединения, а не на отдельном элементе.
Для проверки результата можно отдельно вычислить токи в каждой ветви, разделив общее напряжение на сопротивление соответствующего элемента, и затем сложить полученные значения. Совпадение суммы токов с расчетным значением подтверждает правильность определения силы тока на всем участке цепи.
Как определить силу тока на участке со смешанным соединением
Смешанное соединение сочетает последовательные и параллельные участки, поэтому расчет силы тока начинается с анализa структуры схемы. Необходимо определить границы параллельных ветвей и участки, где элементы включены последовательно. Без такого разбиения невозможно корректно найти общее сопротивление цепи.
Каждый параллельный фрагмент приводится к эквивалентному сопротивлению, используя значения сопротивлений его ветвей. После этого эквивалентные сопротивления параллельных участков включаются в расчет как обычные элементы последовательной цепи. На этом этапе схема упрощается до одного замкнутого контура с единым сопротивлением.
Сила тока на всем участке определяется делением напряжения источника на полученное полное сопротивление. Это значение является общим током, протекающим через все последовательные элементы цепи и поступающим в параллельные разветвления.
Для контроля результата полезно рассчитать распределение токов внутри параллельных участков. Напряжение на таком фрагменте равно падению напряжения на его эквивалентном сопротивлении, а ток каждой ветви находится как отношение этого напряжения к сопротивлению ветви. Совпадение суммарного тока ветвей с общим током подтверждает корректность расчета для участка со смешанным соединением.

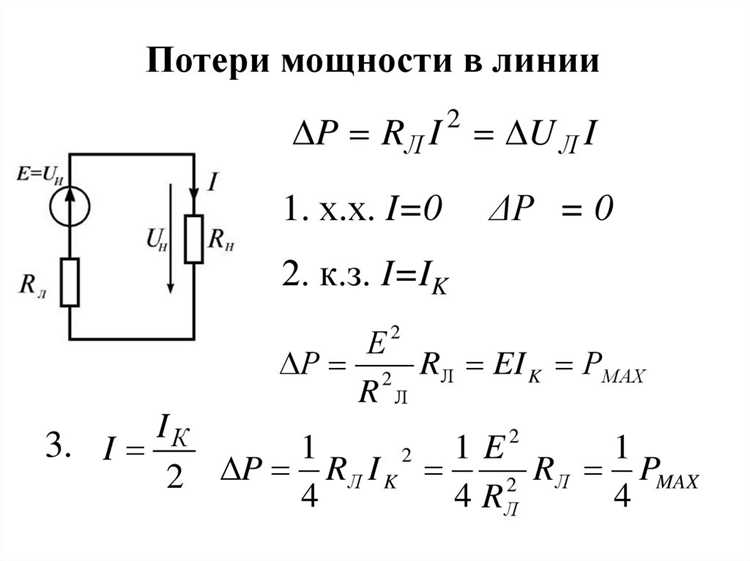

Как найти силу тока, если известна мощность электрической цепи
Если задана мощность электрической цепи, силу тока можно определить через связь между мощностью P, напряжением U и током. Для этого требуется уточнить, к какому участку относится указанная мощность: ко всей цепи или к отдельной нагрузке.
В цепи постоянного тока расчет выполняется по следующему порядку:
- установить напряжение на всем участке цепи;
- убедиться, что мощность указана для этого же участка;
- разделить мощность на напряжение для получения силы тока.
Если напряжение неизвестно, но задано сопротивление участка, расчет строится иначе:
- использовать связь мощности и сопротивления для определения тока;
- убедиться, что сопротивление является полным, а не частичным;
- проверить единицы измерения всех величин.
В цепях переменного тока необходимо учитывать, что мощность может быть активной. В этом случае используется действующее значение напряжения и коэффициент мощности нагрузки. Игнорирование этого параметра приводит к заниженному или завышенному значению силы тока на всем участке цепи.
Как измерить силу тока на всем участке цепи с помощью амперметра
Для измерения силы тока на всем участке цепи амперметр включается последовательно между источником питания и нагрузкой. Прибор должен находиться в разрыве цепи, чтобы через него проходил весь ток, протекающий по данному участку. Параллельное подключение амперметра недопустимо, так как приводит к искажению показаний и повреждению прибора.
Перед подключением выбирается предел измерения, превышающий ожидаемое значение силы тока. Если ток неизвестен, используется максимальный диапазон, после чего его уменьшают для повышения точности показаний. Для цепей постоянного тока соблюдается полярность клемм, иначе стрелочный прибор может отклониться в обратную сторону.
Амперметр обладает малым внутренним сопротивлением, однако при больших токах даже оно может повлиять на режим работы цепи. Поэтому при измерениях в мощных цепях применяются приборы с внешними шунтами или токовые клещи, позволяющие определить силу тока без существенного вмешательства в схему.
Считанное значение силы тока относится ко всему участку цепи, если амперметр установлен до разветвлений и после всех нагрузок. Для проверки корректности измерения полезно сравнить результат с расчетным значением, полученным по напряжению и сопротивлению участка.
Какие ошибки чаще всего мешают правильно найти силу тока на участке цепи
Наиболее распространенные ошибки связаны с неверным определением параметров участка цепи и некорректным применением формул. Даже при правильной схеме расчет может дать ошибочный результат, если исходные данные относятся не ко всему участку, а только к его части.
Часто встречающиеся ошибки и их последствия приведены в таблице ниже.
| Ошибка | Причина | К чему приводит |
|---|---|---|
| Использование напряжения отдельного элемента | Игнорирование распределения напряжений в цепи | Заниженное или завышенное значение силы тока |
| Неверный расчет полного сопротивления | Ошибки при работе с параллельным или смешанным соединением | Систематическая погрешность во всех дальнейших вычислениях |
| Игнорирование внутреннего сопротивления источника | Упрощение схемы без проверки условий | Расчет тока выше реального значения |
| Подмена активного сопротивления импедансом без учета частоты | Непонимание особенностей цепей переменного тока | Некорректный результат при расчетах по мощности |
При измерениях дополнительную погрешность вызывает неправильное включение амперметра, выбор слишком малого предела измерения или подключение прибора после разветвления цепи. Исключение этих ошибок позволяет получить значение силы тока, соответствующее реальным условиям работы участка цепи.
Вопрос-ответ:
Можно ли найти силу тока на всем участке цепи, если известно только напряжение источника?
Нет, одного значения напряжения недостаточно. Для расчета требуется полное сопротивление всего участка цепи. Без учета сопротивлений нагрузок, проводов и возможного внутреннего сопротивления источника сила тока не определяется.
Почему сила тока одинакова на всем участке при последовательном соединении элементов?
При последовательном соединении электрический заряд проходит через все элементы по одной траектории без разветвлений. Из-за этого через каждый элемент за одинаковое время проходит одно и то же количество заряда, что и приводит к одинаковой силе тока по всей цепи.
Как понять, какое напряжение нужно брать для расчета тока на всем участке?
Берется напряжение между крайними точками рассматриваемого участка цепи. Если расчет выполняется для всей внешней цепи, используется напряжение источника с учетом падения на его внутреннем сопротивлении, если оно задано.
Можно ли определить силу тока по мощности бытового прибора?
Да, если известна мощность прибора и напряжение сети, к которой он подключен. В этом случае сила тока находится делением мощности на напряжение. Такой расчет подходит для активных нагрузок без выраженной реактивной составляющей.
Почему измеренный амперметром ток может отличаться от расчетного?
Расхождение возникает из-за нагрева проводников, изменения сопротивления нагрузки, влияния внутреннего сопротивления источника и неточности прибора. Также ошибка появляется при подключении амперметра не ко всему участку цепи, а только к его части.
Как найти силу тока на всем участке цепи, если в схеме есть несколько параллельных ветвей?
Сначала определяется эквивалентное сопротивление всех параллельных ветвей. Для этого используются сопротивления каждой ветви, после чего находится общее сопротивление участка. Затем напряжение между общими узлами делится на полученное значение сопротивления, что дает силу тока, поступающего в параллельное разветвление.
Почему при расчетах силы тока нельзя использовать сопротивление только одного элемента цепи?
Сила тока на всем участке зависит от суммарного сопротивления всех элементов, через которые проходит заряд. Если взять сопротивление одного элемента, расчет будет относиться лишь к этому фрагменту цепи и не отразит реальное значение тока, протекающего по всему участку между заданными точками.
