Altium как сделать отверстие в плате

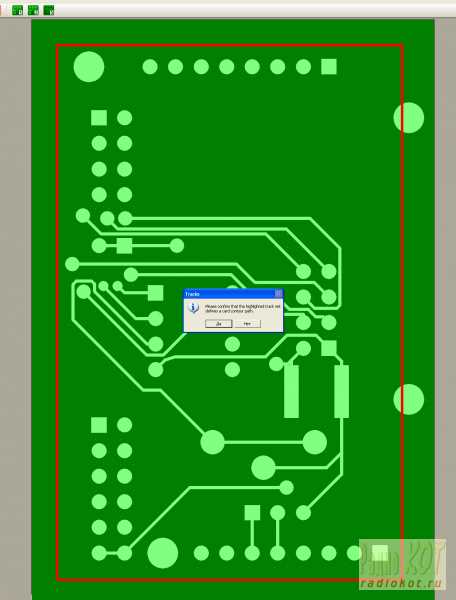

Отверстие в печатной плате – это не просто круг с заданным диаметром, а объект с набором параметров, влияющих на электрические соединения, технологию производства и последующую сборку. В Altium Designer отверстия могут быть частью пэда, отдельным переходным элементом или самостоятельным механическим объектом без металлизации. Ошибка на этом этапе приводит к несоответствию сверловочных файлов, конфликтам в DRC и проблемам на производстве.

В системе Altium все типы отверстий связаны с библиотечными компонентами, правилами проектирования и настройками слоёв. Например, сквозное металлизированное отверстие создаётся через Pad или Via, а неметаллизированное (NPTH) – через параметры Hole Type и Mechanical Layer. При этом важно учитывать не только диаметр сверловки, но и антипады, зазоры, компенсацию меди и допуски, которые закладываются под конкретные производственные требования.

Дополнительную сложность создаёт взаимодействие отверстий с Layer Stack: слепые и глухие переходы требуют точной привязки к слоям, иначе они не попадут в NC Drill или будут интерпретированы как обычные сквозные. Также необходимо учитывать правила Clearance, Hole Size и Via Style, которые могут автоматически изменить заданные вручную параметры.

В этой статье рассматриваются практические шаги по созданию различных типов отверстий в Altium: от обычных монтажных до сложных переходных. Разбираются параметры, влияющие на экспорт сверловки, проверку правил и отображение в CAM-системах, чтобы готовые файлы соответствовали требованиям производства без ручной доработки.

Выбор типа отверстия: переходное, сквозное, слепое или глухое

Переходные отверстия (Via) используются для электрического соединения дорожек между слоями. Они не предназначены для монтажа компонентов и имеют меньшие диаметры. В Altium такие отверстия добавляются инструментом Place → Via, а их параметры регулируются через правила Routing → Via Style. Здесь важно учитывать минимальный допустимый диаметр сверла и кольца (annular ring), которые задаются производителем, например: сверловка 0,2 мм и кольцо не менее 0,1 мм.

Слепые отверстия (Blind Via) соединяют внешний слой с внутренним, не проходя через всю плату. В Altium их создание требует предварительной настройки Layer Stack с определением пар слоёв. Без этого программа не позволит корректно задать диапазон слоёв для отверстия. Такие переходы уменьшают плотность трассировки на внешних слоях, но увеличивают стоимость платы из-за дополнительного этапа сверления и ламинации.

Глухие отверстия (Buried Via) располагаются только между внутренними слоями и не выходят на поверхность. В Altium они также задаются через Layer Stack Manager, где указывается, между какими слоями допустимы такие переходы. Эти отверстия не видны на внешних слоях, поэтому их легко пропустить при ручной проверке – обязательна активация отображения внутренних слоёв и сверловки.

Для каждого типа отверстий необходимо заранее согласовать ограничения с производителем: минимальный диаметр, допустимую глубину сверления и требования к металлизации. В Altium эти параметры должны быть отражены в правилах проектирования, иначе система DRC не сможет выявить нарушения, и ошибки проявятся только на этапе CAM-подготовки.

Размещение отверстия через инструменты Via и Pad

В Altium Designer отверстия создаются не как отдельные геометрические объекты, а как часть элементов Via и Pad. Выбор инструмента зависит от назначения: Via применяется для электрических переходов между слоями, Pad – для монтажных и контактных отверстий компонентов. Использование неправильного типа приведёт к ошибкам в правилах, некорректному экспорту сверловки и проблемам при сборке.

Для размещения переходного отверстия используется команда Place → Via или горячая клавиша, заданная в настройках. После активации курсор фиксируется в режиме установки, а параметры отверстия задаются либо через панель Properties, либо через правила Routing → Via Style. Если правило активно, Altium может автоматически изменить диаметр сверла и кольца, даже если пользователь ввёл значения вручную.

Точное позиционирование отверстия обеспечивается привязками: к сетке, центрам объектов, узлам трассировки. Для этого необходимо включить Snap Grid и Object Snap. Ошибка в позиционировании может привести к смещению сверловки относительно меди, что критично для малых диаметров, например 0,3–0,4 мм.

После установки Via или Pad следует сразу проверить их параметры: тип отверстия (Through, Blind, Buried), диаметр сверловки, размер контактного кольца, наличие металлизации. В Altium это делается через панель свойств без перехода в отдельные диалоги. Пропуск этого шага часто приводит к тому, что отверстие визуально выглядит корректно, но не соответствует требованиям производителя.

Настройка параметров пэда для отверстия в свойствах объекта

После размещения Pad в Altium все ключевые параметры отверстия настраиваются через панель Properties. Здесь задаётся тип сверловки, геометрия контактной площадки, наличие металлизации и взаимодействие с масками. Эти параметры напрямую влияют на то, как объект будет интерпретирован в Gerber и NC Drill файлах, поэтому их корректная настройка важнее визуального отображения на плате.

Форма контактной площадки задаётся отдельно от формы отверстия. В Altium можно использовать круглые, овальные, прямоугольные и пользовательские формы. Это важно при плотном монтаже, где форма пэда влияет на зазоры и тепловые разрывы.

Если отверстие используется для крепежа или направляющих штифтов, необходимо отключить привязку к электрической сети (Net = No Net) и проверить, что Pad не участвует в проверках электрических правил. В противном случае Altium будет считать его частью схемы и генерировать ложные ошибки.

После настройки параметров рекомендуется переключиться в режим 3D и убедиться, что отверстие отображается корректно: с нужной глубиной, металлизацией и формой. Это позволяет выявить ошибки, которые не видны в 2D-режиме.

Задание диаметра сверловки и технологических допусков

• Для крепёжных отверстий: диаметр винта + 0,3…0,5 мм
• Для переходных отверстий (Via): минимально допустимый размер производителя

Допуски зависят от класса производства. Большинство стандартных фабрик закладывают погрешность сверления ±0,05 мм, но при малых диаметрах она может достигать ±0,075 мм. Это означает, что при отверстии 0,3 мм фактический размер может колебаться от 0,225 до 0,375 мм, что критично для плотных посадок.

В Altium эти ограничения должны быть отражены в правилах:

1. Открыть Design → Rules
2. Перейти в раздел Manufacturing → Hole Size
3. Задать минимальный и максимальный диаметр
4. Привязать правило к нужным типам объектов

Это позволяет системе DRC автоматически выявлять отверстия, выходящие за допустимые пределы. Без таких правил проект может выглядеть корректно, но окажется непригодным для изготовления.

Для переходных отверстий важно учитывать аспектное отношение (отношение толщины платы к диаметру сверловки). Например, при толщине платы 1,6 мм и отверстии 0,2 мм аспектное отношение составляет 8:1. Многие производители ограничивают этот параметр значением 6:1 или 7:1. Превышение приводит к проблемам с металлизацией и разрывам.

Если используются слепые или глухие отверстия, допуски становятся ещё жёстче, так как сверление выполняется поэтапно. В таких случаях рекомендуется не опускаться ниже 0,3 мм без согласования с фабрикой.

После задания всех размеров необходимо проверить, что в NC Drill файлах присутствуют именно эти значения, а не скорректированные системой. Это делается через CAMtastic или внешний CAM-просмотрщик.

Создание непроводящего отверстия (NPTH) для крепежа

В Altium Designer непроводящие отверстия (NPTH) используются для механических креплений, таких как винты, стойки и фиксаторы, без электрического соединения с дорожками платы. Создание NPTH требует точного задания размеров и слоя, чтобы избежать ошибок при производстве.

Пошаговая инструкция по созданию NPTH:

1. Откройте PCB-дизайн и выберите инструмент Place → Hole.
2. В окне Properties установите тип отверстия как Non-Plated. Это гарантирует отсутствие меди на стенках отверстия.
3. Укажите диаметр отверстия, соответствующий крепежу. Для винтов M3 обычно используют диаметр 3,2–3,5 мм, учитывая допуски производителя платы.
4. Выберите слой All Layers или конкретные слои, через которые будет проходить отверстие. NPTH обычно проходит через все слои без контактирования с медными дорожками.
5. Разместите отверстие на плате, проверяя расположение относительно компонентов и дорожек, чтобы избежать механического пересечения с медными областями.

Дополнительные рекомендации:

• Используйте Drill Table для согласования размеров NPTH с требованиями производителя.
• Добавляйте пометки в PCB-файл для механической сборки, чтобы монтажники могли идентифицировать непроводящие отверстия.
• Проверяйте минимальные расстояния между NPTH и медными слоями согласно стандарту IPC-2221, чтобы избежать риска короткого замыкания при сверлении.

Создание NPTH в Altium гарантирует надежное механическое крепление без влияния на электрические характеристики платы и упрощает процесс сборки.

Привязка отверстия к слоям и настройка Layer Stack

В Altium Designer точная привязка отверстий к слоям критична для правильного функционирования платы. Каждое отверстие может быть сквозным, частично сквозным или непроводящим, и его положение в Layer Stack определяет, с какими слоями оно контактирует.

Чтобы привязать отверстие к слоям:

1. Выберите отверстие и откройте панель Properties.
2. В разделе Hole Type установите тип: Through Hole, Blind Via или Non-Plated.
3. В поле Start Layer укажите верхний слой, с которого отверстие начинается.
4. В поле End Layer укажите нижний слой, на котором отверстие заканчивается.
5. Для сквозных отверстий рекомендуется выбирать Top Layer → Bottom Layer, чтобы обеспечить контакт со всеми медными слоями.

Настройка Layer Stack:

• Откройте Design → Layer Stack Manager.
• Проверьте толщину каждого слоя меди и диэлектрика. Диаметр отверстия должен учитывать толщину слоя, чтобы избежать проблем при сверлении.
• Настройте паддинг (annular ring) для сквозных и слепых отверстий. Минимальный паддинг для стандартной технологии производства обычно 0,15–0,2 мм.
• Сверьтесь с производственными ограничениями PCB-поставщика на минимальные и максимальные диаметры отверстий для конкретного слоя Stack.

Правильная привязка отверстий к слоям и корректная настройка Layer Stack обеспечивают надежность электрических соединений и соответствие технологическим требованиям производства.

Проверка правил DRC, связанных с отверстиями

В Altium Designer контроль правил DRC (Design Rule Check) обеспечивает корректность размеров, расположения и электрических соединений отверстий. Ошибки на этом этапе могут привести к браку при производстве платы.

Настройка DRC для отверстий:

1. Откройте Design → Rules и перейдите в раздел Routing → Hole.
2. Установите минимальный диаметр отверстий в соответствии с требованиями производителя. Например, для технологического отверстия 0,3–0,4 мм, для крепежного M3 – 3,2–3,5 мм.
3. Задайте минимальное расстояние между отверстиями и медными элементами. Стандарт IPC-2221 рекомендует 0,15 мм для сигналов и 0,25 мм для силовых проводников.
4. Проверьте параметры Annular Ring для сквозных и слепых отверстий. Минимальный радиус кольца для меди обычно 0,15 мм.
5. Для NPTH установите правило «Non-Plated Hole Clearance» от ближайших проводников, чтобы исключить случайные контакты.

Запуск DRC:

• Выберите Tools → Design Rule Check.
• Включите проверку Holes and Pads и Clearance.
• Анализируйте отчет, исправляя нарушения: слишком маленький диаметр, пересечение с медью, недостаточное кольцо контакта.

Регулярная проверка DRC предотвращает производственные дефекты и обеспечивает надежность электрических и механических соединений отверстий.

Экспорт файлов NC Drill и контроль результата в CAM

После завершения размещения отверстий в Altium Designer необходимо сгенерировать NC Drill файлы для сверлильного оборудования. Правильная настройка экспорта гарантирует соответствие фактических отверстий проекту и требованиям производителя.

Процесс экспорта NC Drill:

1. Откройте File → Fabrication Outputs → NC Drill Files.
2. Выберите все типы отверстий: сквозные, слепые и NPTH.
3. Установите параметры: единицы измерения (мм или дюймы), формат координат и порядок сверления (часто рекомендуется сортировка по диаметру для оптимизации производства).
4. Укажите отдельные файлы для верхней и нижней стороны платы или единый файл для двусторонних плат, если это поддерживается производителем.
5. Сохраните NC Drill файлы с расширением .drl в папку с Gerber-файлами.

Контроль результата в CAM:

• Импортируйте NC Drill файлы в CAM-редактор (например, Altium CAMtastic или GerbTool).
• Проверьте совпадение координат отверстий с проектной платой, диаметр и тип отверстия (Plated/Non-Plated).
• Включите проверку всех слоев, через которые проходят отверстия, чтобы убедиться, что сквозные и слепые отверстия правильно отображаются.
• Используйте инструмент Drill Map для визуальной сверки расположения крепежных и функциональных отверстий.

Тщательная проверка NC Drill файлов минимизирует ошибки при сверлении, предотвращает несоответствие диаметров и гарантирует правильное размещение всех типов отверстий на плате.

Вопрос-ответ:

Как правильно задать непроводящее отверстие для крепежа в Altium?

В Altium непроводящее отверстие создается через инструмент Place → Hole с типом Non-Plated. Диаметр отверстия выбирается с учетом размеров крепежа и допусков производителя. Для стандартного винта M3 рекомендуемый диаметр — 3,2–3,5 мм. После установки типа и диаметра необходимо проверить расположение отверстия относительно медных дорожек, чтобы избежать контакта с токоведущими слоями. Рекомендуется также пометить отверстие на PCB-файле для сборки.

Какие параметры Layer Stack важны для правильного размещения сквозных отверстий?

Сквозные отверстия должны проходить через все медные слои, поэтому в свойствах отверстия указывают верхний и нижний слой. В Layer Stack нужно проверить толщину меди и диэлектрика. Для сквозных отверстий важно задать радиус кольца контакта (Annular Ring) не менее 0,15 мм, чтобы обеспечить надежное соединение с дорожками. При необходимости корректируют диаметр отверстия в соответствии с толщиной слоев, чтобы соблюсти технологические требования производителя.

Как настроить проверку DRC для отверстий и какие ошибки она выявляет?

В разделе Design → Rules → Routing → Hole задаются ограничения на диаметр отверстий, минимальное расстояние до медных дорожек и радиус кольца контакта. DRC проверяет: соответствие диаметра проектному, наличие пересечений с медью, правильность паддинга для сквозных и слепых отверстий, а также расстояние NPTH от токоведущих элементов. После запуска Tools → Design Rule Check отчет показывает все нарушения, которые необходимо исправить перед экспортом файлов производства.

Какие шаги нужно выполнить для проверки NC Drill файлов перед отправкой на производство?

После генерации NC Drill файлов через File → Fabrication Outputs → NC Drill Files их импортируют в CAM-редактор. Проверяется совпадение координат отверстий с проектной платой, правильность диаметров и тип отверстий (Plated/Non-Plated). Для сквозных и слепых отверстий проверяют прохождение через необходимые слои. Инструмент Drill Map позволяет визуально убедиться, что крепежные и функциональные отверстия размещены корректно. Любые расхождения исправляются до передачи файлов производителю.
