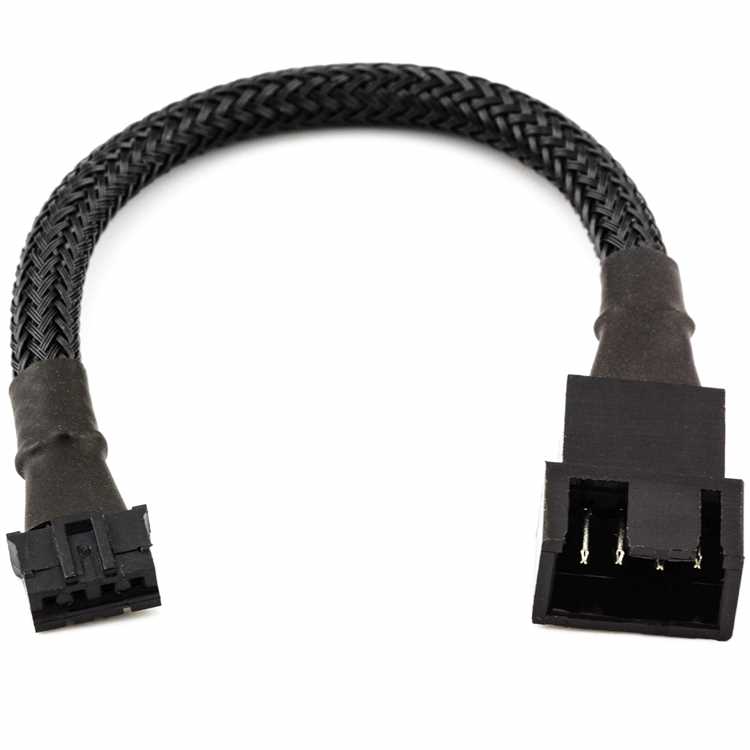

Что такое 4 pin pwm

4 pin PWM разъем предназначен для точного управления скоростью вращения вентиляторов на материнских платах и контроллерах. В отличие от стандартных 3 pin разъемов, он добавляет четвертый контакт, который передает ШИМ-сигнал (Pulse Width Modulation), позволяя регулировать скорость без изменения напряжения. Типичный диапазон частоты ШИМ составляет 25–30 кГц, что обеспечивает бесшумную работу большинства 120–140 мм вентиляторов.

Каждый контакт 4 pin PWM выполняет конкретную функцию: питание (+12 В), заземление, тахометрический сигнал и ШИМ-контроль. Это разделение позволяет материнской плате точно отслеживать текущую скорость вентилятора и мгновенно изменять её в зависимости от температуры процессора или графического процессора. Для стабильной работы рекомендуется использовать кабели длиной до 40 см, чтобы избежать падения сигнала.

Использование 4 pin PWM критично для систем с высокой тепловой нагрузкой. Настройка через BIOS или специализированные утилиты позволяет задать кривые скорости, которые изменяются линейно или ступенчато при росте температуры. Оптимально выставлять минимальные обороты на уровне 20–30% от максимума для снижения шума при простое и увеличения ресурса подшипников.

Совместимость с 3 pin вентиляторами сохраняется, но при этом функция регулировки по ШИМ будет недоступна, и вентилятор будет работать на постоянном напряжении. Для корректного использования важно проверять документацию материнской платы: некоторые платы поддерживают только определённые диапазоны PWM, а несоответствие может вызвать нестабильную работу или полный отказ управления.

Как подключается 4 pin PWM к материнской плате

Подключение 4 pin PWM вентилятора к материнской плате требует точного соблюдения полярности и расположения контактов. Четыре контакта выполняют следующие функции: питание (+12 В), заземление (GND), тахометрический сигнал (SPEED) и ШИМ-контроль (PWM). Неправильное подключение может привести к отсутствию контроля скорости или повреждению вентилятора.

1. Определите 4 pin разъем на материнской плате, обычно обозначенный как CPU_FAN, CHA_FAN или SYS_FAN.
2. Совместите ключ на разъеме вентилятора с пазом на материнской плате, чтобы контакты совпали.
3. Аккуратно вставьте разъем, убедившись, что он полностью закреплен и не шатается.
4. После подключения включите питание и проверьте, отображается ли тахометрический сигнал в BIOS или через утилиты мониторинга.
5. При необходимости настройте кривую скорости через BIOS или программное обеспечение, чтобы вентилятор реагировал на изменение температуры процессора.

Если длина кабеля превышает 40 см, рекомендуется использовать удлинитель с экранированием, чтобы сохранить стабильность ШИМ-сигнала. При подключении нескольких вентиляторов через сплиттер убедитесь, что суммарный ток не превышает спецификацию разъема материнской платы (обычно до 1 А для одного разъема CPU_FAN).

• Не используйте разъемы SATA или Molex для ШИМ-вентиляторов, так как они не обеспечивают управление скоростью.
• Проверяйте документацию вентилятора: некоторые модели могут требовать отдельного подключения питания для корректной работы ШИМ.
• После подключения рекомендуется провести тест на минимальных и максимальных оборотах, чтобы убедиться в корректной работе системы охлаждения.

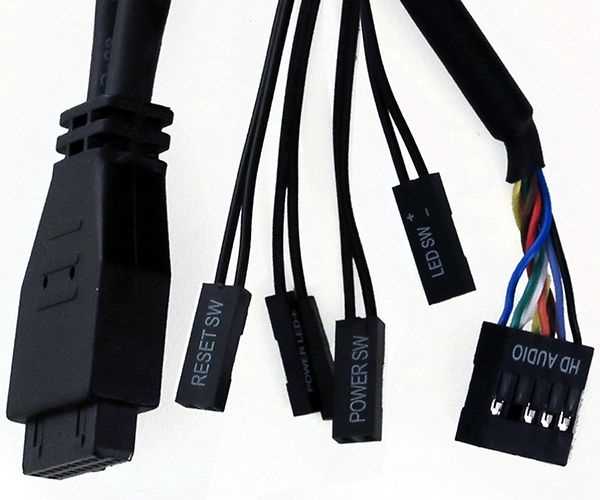

Роль каждого контакта в 4 pin PWM разъеме

4 pin PWM разъем разделяет функции питания, контроля скорости и обратной связи, что позволяет точное управление вентилятором. Каждый контакт выполняет отдельную задачу:

Первый контакт (+12 В) обеспечивает стабильное питание вентилятора. Напряжение должно быть постоянным, иначе вентилятор не достигнет заявленной скорости вращения. При использовании вентиляторов с высоким потреблением учитывайте допустимую нагрузку разъема материнской платы – обычно до 1 А.

Второй контакт (GND) выполняет роль общего заземления для питания и сигналов. Он критически важен для корректной работы тахометра и ШИМ-контроля, так как любые скачки или шум на земле могут привести к нестабильной работе вентилятора.

Третий контакт (TACH/SPEED) передает тахометрический сигнал, отражающий фактическую скорость вращения вентилятора. Сигнал формируется в виде двух или четырех импульсов за оборот и считывается материнской платой для мониторинга и защиты системы от перегрева.

Четвертый контакт (PWM) управляет скоростью вращения вентилятора через широтно-импульсную модуляцию. Стандартная частота ШИМ для большинства систем составляет 25–30 кГц. Увеличение длительности импульса повышает скорость, сокращение – снижает. Для стабильной работы рекомендуются вентиляторы с поддержкой диапазона ШИМ от 20% до 100% нагрузки.

Правильное подключение и соблюдение функций каждого контакта позволяет снизить шум, продлить ресурс подшипников и обеспечить точное управление охлаждением компонентов. Игнорирование роли любого контакта может привести к перегреву или нестабильной работе системы.

Управление скоростью вентилятора через ШИМ-сигнал

ШИМ-сигнал на четвертом контакте 4 pin разъема изменяет скорость вращения вентилятора за счет модуляции ширины импульсов при постоянном напряжении 12 В. Отношение длительности высокого уровня к периоду сигнала определяет обороты: 100% соответствует максимальной скорости, 25–30% – минимальной, при которой вентилятор еще вращается стабильно.

Оптимальная частота ШИМ для большинства вентиляторов составляет 25–30 кГц. Снижение частоты ниже 20 кГц вызывает слышимый шум, повышение выше 30 кГц может приводить к пропуску импульсов на бюджетных моделях. При настройке кривой скорости важно учитывать диапазон оборотов, заявленный производителем вентилятора.

Кривые регулировки можно задавать линейные для плавного охлаждения или ступенчатые для ускоренного отклика при перегреве процессора или видеокарты. Минимальные обороты не рекомендуется опускать ниже 20%, чтобы избежать остановки вентилятора и перегрева компонентов.

При подключении нескольких вентиляторов через один PWM-разъем важно контролировать суммарный ток. Превышение номинала разъема (обычно до 1 А) приводит к нестабильной работе ШИМ и возможному повреждению контроллера. Для длинных кабелей рекомендуется экранирование, чтобы минимизировать помехи и сохранить точность сигнала.

Определение максимальной и минимальной частоты вращения

Максимальная частота вращения вентилятора определяется паспортными характеристиками производителя и ограничена напряжением питания и механической прочностью подшипников. Для стандартных 120–140 мм PWM-вентиляторов она обычно находится в диапазоне 1800–2500 об/мин. Превышение этой скорости может вызвать шум и ускоренный износ подшипников.

Минимальная частота вращения зависит от способности вентилятора запускаться при низком ШИМ-сигнале. У большинства моделей стартовая скорость составляет 500–600 об/мин, а стабильная работа возможна при 20–30% ширины импульса. Снижение ниже этой отметки может привести к остановке вентилятора и перегреву компонентов.

Для точного контроля частоты рекомендуется использовать мониторинг через BIOS или специализированное ПО. Настройка кривой PWM позволяет задать оптимальные обороты для каждой температуры процессора или видеокарты, обеспечивая баланс между охлаждением и шумом.

При подключении нескольких вентиляторов через один PWM-разъем важно учитывать, что минимальная скорость может увеличиваться из-за суммарного сопротивления и индуктивности линии. В таких случаях лучше использовать отдельные разъемы или активные сплиттеры с контролем ШИМ для каждого вентилятора.

Совместимость 4 pin PWM с 3 pin вентиляторами

3 pin вентиляторы можно подключать к 4 pin PWM-разъему, но управление скоростью будет ограничено. В этом случае вентилятор получает питание через контакты +12 В и GND, а сигнал PWM игнорируется. Скорость регулируется изменением напряжения, что менее точно и может вызывать шум при низких оборотах.

TACH-сигнал на третьем контакте 3 pin вентилятора продолжает передавать текущую скорость вращения, поэтому материнская плата может отображать RPM, но автоматическое управление по ШИМ будет недоступно.

Для частичной регулировки можно использовать BIOS или софт для уменьшения напряжения на разъеме, но минимальная скорость обычно выше, чем у совместимого PWM-вентилятора. При подключении нескольких 3 pin вентиляторов через один PWM-разъем возможны колебания оборотов из-за суммарного сопротивления линии.

Рекомендуется проверять документацию материнской платы: некоторые платы автоматически определяют тип вентилятора и ограничивают напряжение для защиты двигателя 3 pin моделей. Если точная регулировка по температуре критична, лучше использовать вентиляторы с полноценной поддержкой 4 pin PWM.

Диагностика проблем с PWM вентилятором

Для выявления неисправностей PWM вентилятора необходимо проверить подачу питания, целостность сигнала и корректность вращения. Признаки проблем включают остановку вентилятора, нестабильные обороты или шумы при низкой скорости.

Основные шаги диагностики:

1. Проверка контактов разъема: убедитесь, что +12 В и GND подключены правильно, и разъем полностью вставлен.
2. Проверка сигнала PWM: используйте осциллограф или утилиты мониторинга, чтобы убедиться в наличии прямоугольного сигнала с частотой 25–30 кГц.
3. Проверка тахометрического сигнала: отсутствие RPM на материнской плате указывает на проблемы с TACH-контактом или неисправность вентилятора.
4. Изоляция проблемы: подключите вентилятор напрямую к другому 4 pin разъему или используйте заведомо исправный вентилятор для проверки разъема.

Дополнительно полезно проверять:

Систематическая проверка каждого контакта и мониторинг сигналов позволяет точно определить причину неисправности и восстановить корректное управление вентилятором.

Вопрос-ответ:

Что означает термин PWM в контексте 4 pin вентилятора?

PWM (широтно-импульсная модуляция) — это метод управления скоростью вращения вентилятора без изменения напряжения питания. С помощью импульсов разной длительности материнская плата регулирует обороты вентилятора, поддерживая заданную температуру процессора или видеокарты. Длительность высокого уровня сигнала определяет скорость: чем дольше высокий уровень, тем быстрее вращение.

Можно ли подключить 3 pin вентилятор к 4 pin разъему и как это повлияет на работу?

Да, подключение возможно. В этом случае вентилятор будет получать питание и землю, а ШИМ-сигнал игнорироваться. Скорость регулировать можно только изменением напряжения, что менее точно и может вызвать повышенный шум на минимальных оборотах. Тахометрический сигнал обычно сохраняется, поэтому материнская плата показывает RPM, но автоматическая регулировка по температуре работать не будет.

Как определить минимальные и максимальные обороты вентилятора при управлении через PWM?

Максимальные обороты устанавливаются характеристиками вентилятора и обычно находятся в диапазоне 1800–2500 об/мин для 120–140 мм моделей. Минимальные обороты зависят от способности вентилятора запускаться при низком PWM и чаще всего составляют 500–600 об/мин. Для корректного управления рекомендуется проверять RPM через BIOS или утилиты мониторинга и задавать минимальные обороты не ниже 20–30% ширины импульса, чтобы вентилятор не останавливался.

Что делать, если PWM вентилятор работает нестабильно или издает шум на низких оборотах?

Сначала проверяют правильность подключения разъема и целостность контактов +12 В и GND. Если сигнал PWM нестабилен, стоит использовать экранированный кабель или уменьшить нагрузку на разъем. Также проверяется минимальная ширина импульса: у большинства вентиляторов она не должна быть ниже 20%, иначе вращение станет прерывистым. При подключении нескольких вентиляторов через один разъем суммарный ток не должен превышать допустимый для контроллера.

Как ШИМ-сигнал влияет на шум и ресурс вентилятора?

Регулировка через PWM позволяет снизить шум, так как вентилятор вращается медленнее при низкой нагрузке, не меняя напряжение питания. Это уменьшает износ подшипников, так как нагрузка на двигатель распределяется равномерно. Вентиляторы, управляемые ШИМ, могут работать при минимальных оборотах без остановки, что поддерживает постоянное охлаждение и снижает риск перегрева компонентов.

Почему 4 pin PWM вентилятор иногда не реагирует на изменение скорости через BIOS или программное обеспечение?

Причин может быть несколько. Во-первых, проверяется правильность подключения разъема: +12 В и GND должны быть подключены строго по контактам, а четвертый контакт для PWM не должен быть поврежден. Во-вторых, сам вентилятор может не поддерживать управление ШИМ или иметь минимальную ширину импульса, ниже которой он не запускается. Также возможно, что материнская плата ограничивает диапазон PWM для защиты вентилятора, особенно при подключении нескольких устройств через сплиттер. Для диагностики рекомендуется подключить вентилятор к другому PWM-разъему, измерить сигнал на четвертом контакте и проверить RPM через BIOS или утилиты мониторинга. При необходимости минимальные обороты можно увеличить в настройках кривой, чтобы вентилятор начал реагировать на изменение ШИМ-сигнала.
