Емкостное сопротивление (xc) определяет, насколько конденсатор противодействует прохождению переменного тока. Его величина рассчитывается по формуле xc = 1 / (2πfC), где f – частота сигнала, C – емкость конденсатора. При повышении частоты xc уменьшается, что важно учитывать при проектировании фильтров и цепей управления сигналами.
В практических схемах xc помогает ограничивать ток и формировать фазовые сдвиги. Например, в цепях с частотой 50 Гц и конденсатором 10 мкФ xc составит около 318 Ом. Это значение критично при подборе компонентов для сглаживания пульсаций или защиты электронных устройств от перегрузок.
При выборе конденсаторов для фильтров низких и высоких частот необходимо учитывать не только номинальную емкость, но и реальное xc на рабочей частоте. Неправильный расчет приводит к искажению сигнала или снижению КПД цепи. Для точного определения xc в лаборатории используют мостовые схемы или осциллографические измерения тока и напряжения.
Снижение xc с ростом частоты позволяет конденсаторам выполнять функции шунта для высокочастотных помех. В цепях питания это снижает пиковые значения напряжения, предотвращая выход компонентов из строя. Правильный расчет и контроль xc повышает надежность электротехнических систем без необходимости увеличения числа элементов в схеме.

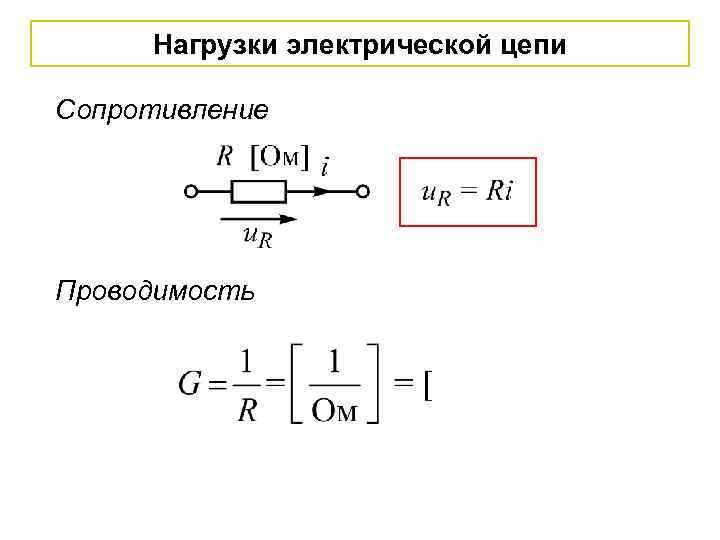

Как вычисляется емкостное сопротивление в цепях переменного тока
Емкостное сопротивление xc определяется формулой xc = 1 / (2πfC), где f – частота переменного тока в герцах, а C – емкость конденсатора в фарадах. При увеличении частоты или емкости значение xc уменьшается, что отражается на величине тока в цепи.
Для конденсатора 4,7 мкФ на частоте 60 Гц емкостное сопротивление составит примерно 564 Ом. Если частоту поднять до 1 кГц, xc снизится до 34 Ом. Эти расчеты позволяют точно подобрать конденсаторы для цепей фильтрации, фазосдвига и ограничения тока.
При практических расчетах следует учитывать допуск емкости, указанный производителем, так как отклонение ±5–10% изменяет xc. Для цепей с высокочастотными сигналами рекомендуется проверять xc с помощью осциллографа, измеряя фазовый сдвиг между током и напряжением, что обеспечивает точное соответствие расчетным параметрам.
Для сложных схем с несколькими конденсаторами суммарное xc определяется аналогично последовательному и параллельному соединению резисторов: в последовательной цепи суммируются обратные величины xc, в параллельной – прямые. Это позволяет моделировать поведение цепи и предотвращать перегрузку компонентов.
Влияние частоты сигнала на величину xc
Емкостное сопротивление xc обратно пропорционально частоте сигнала: xc = 1 / (2πfC). При увеличении частоты с 50 Гц до 500 Гц для конденсатора 10 мкФ xc падает с 318 Ом до 31,8 Ом, что увеличивает ток через конденсатор почти в 10 раз.
В цепях высокочастотной фильтрации снижение xc позволяет конденсатору пропускать больше тока, эффективно шунтируя нежелательные колебания. Для фильтров низких частот важно, чтобы xc оставалось высоким на рабочих частотах, чтобы ограничивать прохождение сигнала выше порога.
При проектировании схем следует учитывать изменение xc при диапазоне рабочих частот. Для переменных частот рекомендуется выбирать конденсаторы с допустимым отклонением емкости менее ±5%, чтобы изменения xc не приводили к нарушению работы цепи.
Практические измерения xc на разных частотах помогают корректно подобрать конденсаторы для фазосдвига и согласования сигналов. Использование осциллографа или импедансного анализатора позволяет фиксировать реальное изменение xc и предотвращать перегрузку компонентов.
Связь между емкостью конденсатора и xc
Емкостное сопротивление xc обратно пропорционально емкости конденсатора: xc = 1 / (2πfC). При удвоении емкости xc уменьшается в два раза, что позволяет увеличить ток через конденсатор без изменения напряжения и частоты.
Для конденсатора 2 мкФ на частоте 100 Гц xc составит примерно 796 Ом. При увеличении емкости до 8 мкФ xc падает до 199 Ом. Это соотношение критично при выборе конденсаторов для цепей сглаживания пульсаций или фильтрации сигналов.
При проектировании схем с несколькими параллельно соединенными конденсаторами суммарная емкость растет, что снижает общее xc. В последовательных соединениях суммарная емкость уменьшается, увеличивая xc. Эти расчеты позволяют управлять током и фазовым сдвигом в цепи.
Рекомендация: при подборе емкости учитывайте реальные допуски компонентов и частоту сети. Конденсаторы с высокими допусками или нестабильной емкостью могут значительно изменить xc, что нарушит работу фильтров или фазосдвиговых цепей.
Роль xc при проектировании фильтров низких и высоких частот
Емкостное сопротивление xc определяет, как конденсатор реагирует на разные частоты, что критично при построении фильтров:
- В фильтрах низких частот (LPF) xc должно быть высоким на рабочих низких частотах, чтобы ограничивать прохождение высокочастотных сигналов. Например, конденсатор 10 мкФ на 50 Гц создает xc ≈ 318 Ом, эффективно пропуская низкочастотные колебания.
- В фильтрах высоких частот (HPF) xc снижается с ростом частоты, что позволяет пропускать высокочастотные сигналы и шунтировать низкочастотные. Для конденсатора 1 мкФ на 1 кГц xc ≈ 159 Ом, обеспечивая прохождение высокочастотных импульсов.
При расчете фильтров учитывают соединения конденсаторов и их допуски:
- Параллельное соединение увеличивает суммарную емкость, снижая xc и расширяя пропускную способность фильтра.
- Последовательное соединение уменьшает суммарную емкость, увеличивая xc и сужая диапазон прохождения сигнала.
Для точной настройки фильтров используют расчет xc на граничной частоте, где xc = R для RC-фильтров. Это обеспечивает правильный спад или рост амплитуды сигнала без необходимости подбирать дополнительные элементы.
Использование xc для ограничения тока в цепях переменного тока
Емкостное сопротивление xc служит для ограничения тока в цепях переменного тока без тепловых потерь, характерных для резисторов. Ток через конденсатор рассчитывается по формуле I = U / xc, где U – напряжение сети.
Для конденсатора 5 мкФ на частоте 50 Гц xc ≈ 636 Ом, что ограничивает ток до 0,16 А при напряжении 100 В. Увеличение емкости снижает xc и увеличивает ток, уменьшение емкости повышает xc и ограничивает ток.
Применение:
- В пусковых цепях двигателей конденсатор ограничивает ток при включении, защищая контактные группы и силовые элементы.
- В цепях питания электронных устройств xc снижает амплитуду пиковых токов, предотвращая перегрузку схемы.
- При согласовании сигналов переменного тока xc помогает регулировать фазовый сдвиг и токовую нагрузку без изменения сопротивления нагрузки.
Для точного подбора xc рекомендуется учитывать рабочую частоту и допуск емкости конденсатора. В цепях с изменяющейся частотой используют конденсаторы с минимальной температурной зависимостью емкости, чтобы ток оставался в заданных пределах.

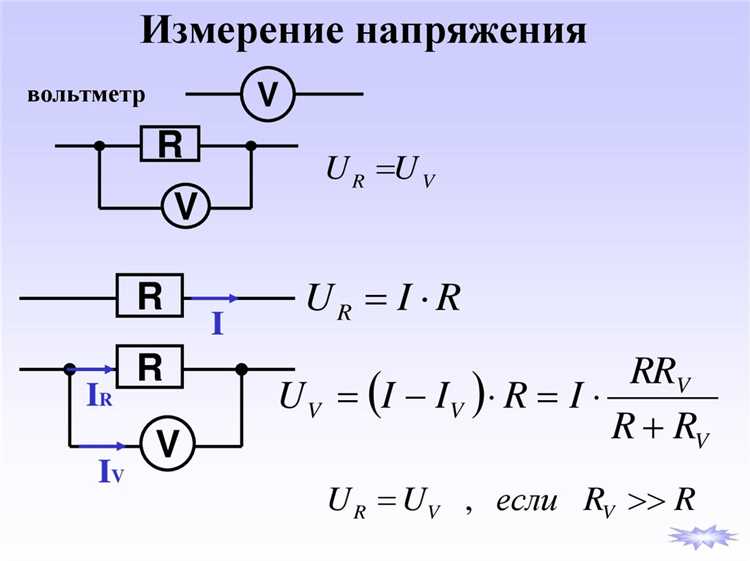

Методы измерения xc в лабораторных условиях
Емкостное сопротивление xc можно определить экспериментально, используя лабораторные методы измерения переменного тока и напряжения. Основные подходы позволяют оценить реальное поведение конденсатора на рабочей частоте.
Чаще всего применяют следующие методы:
- Измерение тока через конденсатор при известном напряжении сети и частоте: xc = U / I.
- Использование мостовой схемы переменного тока для точного измерения импеданса конденсатора.
- Осциллографический метод с фиксированным источником синусоидального сигнала: определяется фазовый сдвиг между током и напряжением, что позволяет рассчитать xc.
Для наглядного сравнения измерений и расчетов удобно использовать таблицу:
| Метод | Необходимое оборудование | Примечания |
|---|---|---|
| Расчет по току | Амперметр, вольтметр, источник переменного тока | Прямое измерение тока позволяет быстро оценить xc на заданной частоте |
| Мостовая схема | AC мост, стандартные резисторы и конденсаторы | Обеспечивает точность до 1–2% при измерении импеданса |
| Осциллограф | Осциллограф, генератор синусоидального сигнала | Используется для фазовых измерений и контроля реального поведения цепи |
Рекомендация: для частот выше 1 кГц предпочтительно использовать мостовые схемы или осциллограф, так как амперметры могут не реагировать на быстрые колебания, что исказит расчет xc.

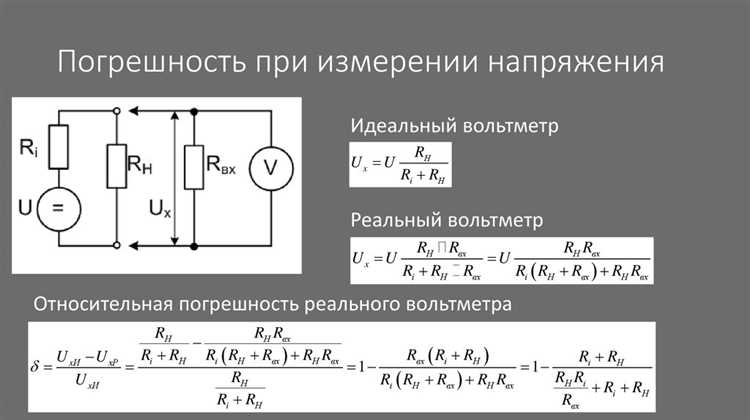

Ошибки и погрешности при расчетах и измерениях xc
Реактивное сопротивление конденсатора \(X_C\) определяется по формуле \(X_C = \frac{1}{2 \pi f C}\). Основные ошибки при расчетах связаны с точностью исходных данных и методикой измерений.
Ключевые источники погрешностей:
- Нестабильность емкости: реальные конденсаторы имеют допуск ±1…±20%, что прямо влияет на точность \(X_C\).
- Частотная зависимость: при высоких частотах паразитные индуктивности изменяют фактическое сопротивление, особенно у электролитических конденсаторов.
- Температурные колебания: емкость изменяется с температурой, коэффициент температурного расширения может достигать ±200 ppm/°C, что отражается на \(X_C\).
- Точность измерительных приборов: мультиметры и LCR-метры имеют собственную погрешность ±0,5…±2%, что необходимо учитывать при контроле \(X_C\).
- Подключение в цепь: длина и индуктивность проводников вносят дополнительное сопротивление и фазовый сдвиг, особенно при измерениях на высоких частотах.
Практические рекомендации для снижения ошибок:
- Использовать конденсаторы с минимальным допуском и стабильной температурной характеристикой для критичных схем.
- Проверять частотный диапазон измерений, избегая превышения допустимых параметров прибора и конденсатора.
- Применять короткие экранированные соединения при высокочастотных измерениях для снижения паразитной индуктивности.
- Калибровать приборы перед измерением, особенно если точность важна до сотых долей ома.
- При расчетах учитывать поправочные коэффициенты для индуктивных и паразитных элементов, особенно в цепях с частотой выше 100 кГц.
- Повторять измерения и использовать усреднённые значения для уменьшения случайных ошибок.
Следование этим рекомендациям позволяет уменьшить отклонения \(X_C\) до 1–3% в типичных схемах и до 0,5% при лабораторных условиях с точными приборами.
Вопрос-ответ:
Что такое реактивное сопротивление конденсатора \(X_C\) и как оно влияет на цепь переменного тока?
Реактивное сопротивление \(X_C\) показывает, насколько конденсатор препятствует прохождению переменного тока. Оно обратно пропорционально частоте сигнала и емкости конденсатора: \(X_C = \frac{1}{2 \pi f C}\). При низкой частоте ток через конденсатор слабый, а при высокой — ток увеличивается. Это свойство используется для фильтрации сигналов, разделения постоянной и переменной составляющих и настройки частотных характеристик цепей.
Какие факторы могут изменить расчетное значение \(X_C\) в реальной цепи?
На точность расчетного \(X_C\) влияют допуск конденсатора, температурные изменения, паразитные индуктивности проводников и частотные ограничения прибора. Например, электролитические конденсаторы на высоких частотах ведут себя как индуктивные элементы, снижая точность расчета. Чтобы получить близкое к реальности значение, нужно учитывать эти параметры и измерять \(X_C\) в условиях, приближенных к рабочим.
Как измерить \(X_C\) с высокой точностью?
Измеряют \(X_C\) с помощью LCR-метра или мостовой схемы. При измерении важно использовать короткие провода, избегать наводок и учитывать температуру окружающей среды. Проводники вносят паразитные сопротивления и индуктивности, которые искажают результат, особенно при частотах выше 100 кГц. Прибор следует откалибровать перед замером и при необходимости усреднять несколько измерений для повышения точности.
Почему \(X_C\) уменьшается с ростом частоты сигнала?
Формула \(X_C = \frac{1}{2 \pi f C}\) показывает обратную зависимость от частоты: чем выше частота, тем меньше сопротивление конденсатора. Физически это связано с тем, что конденсатор на переменном токе заряжается и разряжается быстрее при высоких частотах, пропуская больший ток. Это свойство используется в фильтрах для пропускания высоких частот и блокирования низких.
Можно ли использовать одинаковые методы расчета \(X_C\) для всех типов конденсаторов?
Нет, разные типы конденсаторов ведут себя по-разному при переменном токе. Керамические и пленочные конденсаторы сохраняют расчетное \(X_C\) почти в полном диапазоне частот, а электролитические и танталовые могут проявлять паразитные индуктивности на высоких частотах. При проектировании схем учитывают тип конденсатора и его реальные характеристики, чтобы расчет соответствовал поведению элемента в цепи.
Почему реактивное сопротивление конденсатора \(X_C\) уменьшается при увеличении частоты сигнала и как это используется в схемах?
Реактивное сопротивление \(X_C\) рассчитывается по формуле \(X_C = \frac{1}{2 \pi f C}\), поэтому при росте частоты \(f\) значение \(X_C\) уменьшается. Физически это означает, что конденсатор пропускает больше переменного тока на более высоких частотах, так как быстрее заряжается и разряжается. В практических схемах это свойство применяют в фильтрах: конденсаторы пропускают высокочастотные сигналы и блокируют низкочастотные. Также его используют для разделения постоянного и переменного токов в цепях питания, где низкие частоты и постоянная составляющая ограничиваются, а высокие частоты проходят через конденсатор к нагрузке. При проектировании важно учитывать реальную емкость и допуски элементов, чтобы расчетное \(X_C\) совпадало с фактическим поведением в цепи.
