Чем объясняется изолирующее свойство диэлектриков

Электрический ток возможен только при наличии подвижных носителей заряда. В металлах эту роль выполняют свободные электроны, тогда как в диэлектриках электроны прочно связаны с атомами и не могут самопроизвольно перемещаться по материалу. Это свойство лежит в основе работы изоляции проводов, корпусов электрооборудования и защитных элементов в электрических сетях.

Ключевое отличие диэлектриков связано с их электронной структурой. Между валентной зоной и зоной проводимости у таких веществ существует широкая запрещённая зона, величина которой обычно превышает 3–5 эВ. При комнатной температуре тепловой энергии недостаточно, чтобы перевести заметное число электронов в зону проводимости, поэтому ток не возникает даже при подключении источника напряжения.

При воздействии электрического поля диэлектрик не остаётся полностью пассивным. Внутри материала происходит поляризация – смещение электронных оболочек и ионов относительно своих равновесных положений. Это приводит к накоплению связанных зарядов, но не формирует непрерывного потока электронов. Именно поэтому диэлектрики способны накапливать энергию электрического поля и применяются в конденсаторах.

Понимание причин отсутствия проводимости позволяет правильно выбирать материалы для конкретных задач. Например, при работе с высокими напряжениями важно учитывать не только химический состав диэлектрика, но и допустимую напряжённость поля, при превышении которой возможен электрический пробой. Эти физические ограничения напрямую влияют на надёжность и безопасность электрических устройств.

Как устроены атомы и электроны в диэлектрических материалах

Атомная структура диэлектриков отличается высокой степенью локализации электронов. В таких материалах внешние электроны атомов участвуют в прочных ковалентных или ионных связях, формируя устойчивые электронные оболочки. В отличие от металлов, где часть электронов слабо связана с ядрами, здесь практически все электроны закреплены за конкретными атомами или парами атомов.

Электронные уровни в диэлектриках организованы в зоны, однако валентная зона полностью заполнена, а зона проводимости остаётся пустой. Расстояние между ними – запрещённая зона – настолько велико, что электроны не могут перейти на более высокий энергетический уровень без внешнего воздействия значительной силы. Например, у кварца ширина запрещённой зоны составляет около 9 эВ, что делает спонтанную проводимость невозможной.

Кристаллическая решётка диэлектриков дополнительно ограничивает движение зарядов. Атомы расположены в строгом порядке, а потенциальные барьеры между узлами решётки препятствуют перемещению электронов даже при наличии электрического поля. В аморфных диэлектриках, таких как стекло или полимеры, беспорядочная структура также не создаёт условий для появления свободных носителей заряда.

При проектировании электрических систем важно учитывать, что изменение атомного состава или появление дефектов решётки может повлиять на поведение электронов. Добавление примесей, механические напряжения или радиационное воздействие способны локально изменить энергетическую структуру материала, поэтому для изоляционных задач применяют диэлектрики с контролируемой чистотой и стабильной атомной конфигурацией.

Почему в диэлектриках отсутствуют свободные носители заряда

Основной причиной отсутствия подвижных зарядов служит полностью заполненная валентная зона. В таком состоянии электроны не имеют доступных энергетических уровней для перехода внутри зоны, а перенос заряда требует выхода в зону проводимости. Для большинства диэлектриков этот переход требует энергии, на порядок превышающей тепловые колебания при нормальных условиях.

Ионная проводимость также подавлена. В твёрдых диэлектрических материалах ионы закреплены в узлах кристаллической решётки и не могут свободно мигрировать без разрушения структуры. Даже при повышении температуры их колебания остаются малыми и не формируют направленного движения, способного создать электрический ток.

Важно учитывать, что идеальная непроводимость является приближением. В реальных материалах возможны единичные дефекты, примеси или поверхностные состояния, создающие локальные уровни энергии. Для изоляционных применений выбирают диэлектрики с минимальной концентрацией таких центров, поскольку именно они первыми становятся источником утечек тока при росте напряжения.

Как ширина запрещённой зоны мешает движению электронов

Запрещённая зона представляет собой энергетический интервал между валентной зоной и зоной проводимости, в котором электронные состояния отсутствуют. В диэлектриках этот интервал настолько велик, что электроны не могут преодолеть его без значительного внешнего воздействия. Пока электрон остаётся в валентной зоне, он участвует в химических связях и не способен переносить заряд на макроскопические расстояния.

Для перехода электрона в зону проводимости требуется энергия, превышающая доступную при обычных условиях эксплуатации. Тепловая энергия при температуре около 300 К составляет примерно 0,026 эВ, что несоизмеримо мало по сравнению с шириной запрещённой зоны диэлектриков. Даже сильное электрическое поле лишь незначительно искажает энергетическую структуру и не создаёт условий для массового перехода электронов.

Из таблицы видно, что даже минимальные значения характерны для изоляционных материалов и существенно превосходят аналогичный параметр полупроводников. Это объясняет, почему в диэлектриках отсутствует электронная проводимость при нормальных напряжениях и температурах.

При выборе материала для электрической изоляции рекомендуется учитывать не только номинальную ширину запрещённой зоны, но и её стабильность при нагреве и воздействии поля. Снижение этого параметра из-за примесей или структурных дефектов напрямую повышает вероятность токов утечки и электрического пробоя.

Что происходит с диэлектриком при воздействии электрического поля

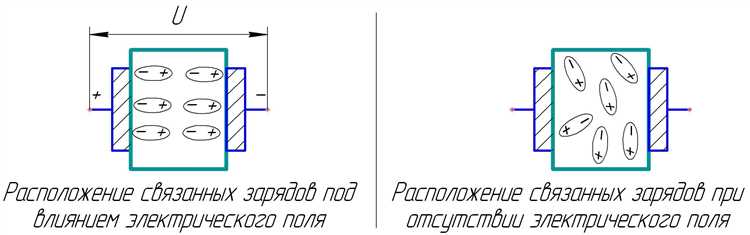

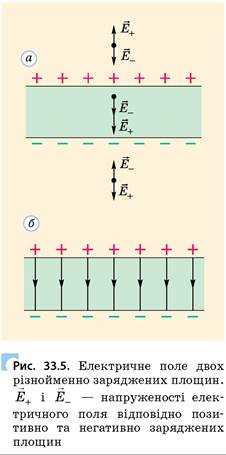

При приложении электрического поля диэлектрик не начинает проводить ток, но его внутренняя структура перестраивается. Электронные облака атомов смещаются относительно ядер, а в ионных кристаллах дополнительно происходят микроскопические сдвиги положительных и отрицательных ионов. Эти процессы не связаны с переносом заряда через материал, а ограничены малыми расстояниями внутри элементарных ячеек.

Результатом такого смещения становится поляризация. В объёме диэлектрика возникают связанные заряды, а на его поверхности формируются области с избыточным положительным и отрицательным зарядом. Напряжённость внутреннего поля при этом уменьшается по сравнению с внешним, что количественно описывается диэлектрической проницаемостью материала. Например, у стекла она составляет порядка 5–7, тогда как у вакуума равна 1.

Важно учитывать временной характер поляризационных процессов. Электронная поляризация возникает практически мгновенно, тогда как ориентация дипольных молекул в полимерных диэлектриках требует времени и зависит от частоты поля. При переменном напряжении это приводит к диэлектрическим потерям, которые проявляются в виде нагрева материала.

На практике при работе с электрическими полями необходимо соблюдать допустимую напряжённость, указанную для конкретного диэлектрика. Превышение этого значения вызывает резкое усиление смещений и может привести к локальному разрушению структуры, поэтому расчёт изоляции всегда ведётся с запасом по полю, а не только по толщине материала.

Почему возникает электрический пробой при высоком напряжении

Электрический пробой возникает, когда напряжённость электрического поля превышает предел, при котором диэлектрик способен сохранять связанность электронов и ионов. В этот момент энергия поля становится сопоставимой с энергией связи электронов в атомах, что приводит к их переходу в зону проводимости и резкому росту тока.

Процесс пробоя развивается не мгновенно и включает несколько стадий:

• усиление поляризации и локальных искажений электронной структуры;
• ускорение единичных электронов в дефектных областях;
• ударная ионизация соседних атомов;
• образование проводящего канала внутри материала.

Ключевую роль играют неоднородности. Даже в качественных диэлектриках присутствуют микротрещины, поры, примеси или границы фаз. В этих зонах напряжённость поля локально возрастает, поэтому пробой начинается не по всему объёму, а в конкретной точке.

На величину пробивного напряжения напрямую влияют условия эксплуатации:

1. температура – нагрев облегчает переход электронов на высокие энергетические уровни;
2. влажность – вода снижает электрическую прочность большинства диэлектриков;
3. частота поля – при переменном напряжении возрастает вклад диэлектрических потерь;
4. время воздействия – длительное напряжение повышает риск накопления повреждений.

Для предотвращения пробоя в практических расчётах изоляции учитывают не только паспортную электрическую прочность материала, но и вводят запас по напряжённости. Также применяют многослойные структуры, гладкие поверхности и контроль чистоты, чтобы исключить локальные концентрации поля.

Как примеси и температура влияют на проводимость диэлектриков

Чистый диэлектрик практически не проводит ток, однако даже малые концентрации примесей способны создавать локальные уровни энергии внутри запрещённой зоны. Эти уровни уменьшают энергию, необходимую для перехода электронов в зону проводимости, и повышают вероятность токов утечки.

Влияние примесей проявляется следующими эффектами:

• неорганические ионы создают подвижные заряды в точках дефектов;
• органические включения изменяют поляризуемость и увеличивают диэлектрические потери;
• металлические частицы формируют локальные проводящие цепи при высоких напряжениях.

Температура влияет на проводимость через увеличение энергии тепловых колебаний атомов и молекул. При нагреве активируются редкие электронные переходы и повышается подвижность ионов, что проявляется в росте тока утечки.

Практические рекомендации для минимизации этих эффектов:

1. использовать материалы с контролируемой чистотой и минимальной концентрацией посторонних атомов;
2. избегать длительного воздействия высоких температур или выбирать термостойкие диэлектрики;
3. контролировать влажность и химическую среду, чтобы не способствовать образованию ионных примесей;
4. проводить регулярные тесты на ток утечки для выявления деградации материала.

Комплексный контроль состава и условий эксплуатации позволяет сохранить низкую проводимость диэлектриков даже при интенсивной работе электрических систем.

Где и зачем используют непроводящие свойства диэлектриков на практике

Диэлектрики применяются везде, где необходимо предотвратить нежелательный ток и защитить оборудование и людей от электрического воздействия. Одно из основных направлений – изоляция проводников в сетях переменного и постоянного тока. Например, полимерные покрытия проводов выдерживают напряжение до нескольких десятков киловольт на миллиметр толщины.

Другой ключевой сектор – конденсаторы. Здесь способность диэлектриков накапливать энергию электрического поля используется для хранения и сглаживания напряжения. Керамические и слюдяные диэлектрики обеспечивают стабильность параметров при температурах до 250 °C и частотах до нескольких мегагерц.

В электроустановках высокого напряжения диэлектрики выполняют следующие функции:

• разделение токоведущих частей и корпуса для предотвращения коротких замыканий;
• поддержание формы и положения элементов в трансформаторах и выключателях;
• поглощение и распределение локальных электрических напряжений, чтобы избежать пробоя.

Также непроводящие материалы применяются в сенсорной технике и микроэлектронике. Например, полимерные и оксидные диэлектрики изолируют электроды в микросхемах и защищают чувствительные элементы от утечек и перекрестных помех.

Для эффективного использования диэлектриков важно подбирать материал с подходящей диэлектрической прочностью, термостойкостью и устойчивостью к механическим напряжениям. Правильная комбинация этих характеристик обеспечивает долговечность и надёжность электрических и электронных устройств.

Вопрос-ответ:

Почему электроны в диэлектриках не создают ток, как в металлах?

В диэлектриках все внешние электроны плотно связаны с атомами или молекулами через ковалентные или ионные связи. Валентная зона полностью заполнена, а зона проводимости пуста. Чтобы электрон перешёл в зону проводимости, нужна энергия, превышающая тепловую при обычной температуре. Поэтому электроны остаются локализованными и не формируют непрерывный поток, который мы называем электрическим током.

Как температура влияет на непроводимость диэлектрика?

При повышении температуры атомы и молекулы начинают интенсивнее колебаться, что увеличивает вероятность редких переходов электронов в зону проводимости и подвижности ионов. Это проявляется в росте тока утечки. В материалах с большой шириной запрещённой зоны, например кварце или полиэтилене, эти эффекты выражены слабо при комнатной температуре, но становятся заметными при нагреве свыше 100–150 °C.

Почему примеси повышают проводимость диэлектриков?

Примеси создают локальные уровни энергии в запрещённой зоне, что облегчает переход электронов в зону проводимости. Металлические включения могут формировать проводящие цепи при высоком напряжении, а ионные или органические примеси повышают подвижность зарядов. Даже концентрации на уровне 0,01% способны заметно увеличить ток утечки, поэтому для изоляционных задач используют материалы высокой чистоты.

Что происходит с диэлектриком при воздействии электрического поля?

Под воздействием поля внутри диэлектрика происходит поляризация: электронные облака смещаются относительно ядер, а в ионных материалах — смещаются ионы. Это создаёт связанные заряды, которые накапливаются на поверхности или локально внутри объёма. Ток через материал не возникает, но накапливается энергия поля, которую диэлектрик может удерживать, как в конденсаторах. При переменном поле возникают диэлектрические потери, проявляющиеся в нагреве.

Почему возникает пробой диэлектрика при высоком напряжении?

Когда напряжённость поля превышает критическое значение для материала, энергия поля становится достаточной, чтобы перевести часть электронов в зону проводимости. В дефектных областях и на границах фаз это происходит быстрее, создавая локальные проводящие каналы. Начавшийся пробой распространяется, формируя непрерывный ток через материал. На величину пробойного напряжения влияют температура, влажность, дефекты и длительность воздействия напряжения.

Почему диэлектрики могут выдерживать высокое напряжение, но при этом не проводят ток?

Диэлектрики выдерживают напряжение благодаря тому, что их электроны прочно связаны с атомами и не могут свободно перемещаться. При приложении электрического поля происходит смещение электронных оболочек и ориентация ионных пар, что создаёт поляризацию, но не формирует непрерывный поток зарядов. Пробой возникает только тогда, когда напряжённость достигает уровня, при котором энергия поля способна разорвать связи и перевести электроны в зону проводимости, формируя локальные проводящие каналы.

Можно ли изменить проводимость диэлектрика и как это происходит?

Проводимость диэлектрика можно изменить добавлением примесей или повышением температуры. Примеси создают дополнительные энергетические уровни, упрощающие переход электронов в зону проводимости. Нагрев повышает тепловую энергию атомов и молекул, увеличивая вероятность редких переходов электронов и подвижности ионов, что проявляется в росте тока утечки. В инженерной практике используют эти закономерности для регулировки изоляционных свойств или создания специальных диэлектрических композиций.
