Триггер в осциллографе что это

Триггер в осциллографе – это устройство или функция, позволяющая зафиксировать начало отображения сигнала на экране. Без триггера сигналы с переменной амплитудой и частотой отображаются хаотично, что делает анализ практически невозможным. Настройка триггера определяет точку срабатывания по уровню напряжения и фронту сигнала, что позволяет получать стабильное изображение даже для быстро меняющихся или сложных волн.

Современные осциллографы поддерживают несколько режимов триггера: авто, нормальный и единичный. Режим авто полезен для непрерывного наблюдения сигнала, когда периодические события отсутствуют, нормальный – для точного контроля конкретных импульсов, а единичный – для регистрации единичных событий с последующей остановкой развертки. Правильный выбор режима зависит от характера сигнала и целей измерения.

Установка уровня срабатывания и типа фронта критична для точного измерения. Для низкочастотных сигналов рекомендуется устанавливать уровень триггера близко к середине амплитуды, чтобы избежать пропусков событий, а для высокочастотных – выбирать фронт с минимальной задержкой. Внешний триггер позволяет синхронизировать осциллограф с генераторами и другими приборами, обеспечивая точное совмещение сигналов без перекрытия или смещения.

В следующих разделах будут подробно рассмотрены принципы работы триггера, варианты его настройки, а также практические рекомендации по устранению нестабильности изображения и применению в измерениях переменного и постоянного тока.

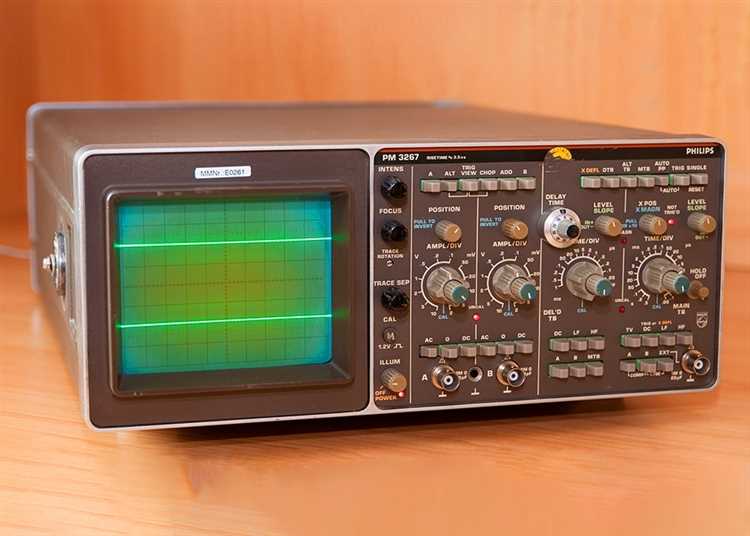

Определение триггера и его роль в стабильном изображении сигнала

Основные функции триггера включают:

• Фиксацию уровня напряжения, при котором начинается развертка;
• Выбор фронта сигнала: восходящего или нисходящего;
• Синхронизацию с внешними источниками для сложных схем измерений;
• Предотвращение дрожания и смещения изображения на экране.

Правильная настройка триггера позволяет:

1. Отслеживать периодические сигналы с минимальными искажениями;
2. Измерять амплитуду, частоту и время задержки с точностью до долей миллисекунды;
3. Сравнивать несколько сигналов на одной временной оси без наложений.

Для практических измерений рекомендуется выбирать уровень триггера так, чтобы он находился в стабильной части сигнала, избегая областей шумов или пульсаций. Фронт срабатывания подбирается исходя из направления изменения сигнала, что важно при анализе импульсных и высокочастотных волн. Даже при случайных или редких событиях триггер позволяет зафиксировать момент их появления и точно зафиксировать форму сигнала на экране.

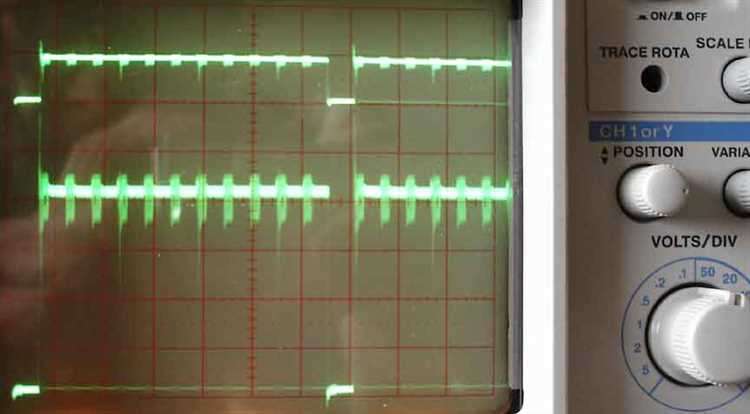

Различия между режимами триггера: авто, нормальный и единичный

Осциллограф предлагает три основных режима работы триггера: авто, нормальный и единичный. Каждый режим определяет, как устройство реагирует на входной сигнал и управляет началом развертки.

В режиме авто развертка запускается автоматически через установленный интервал, даже если сигнал не достигает заданного уровня триггера. Этот режим полезен для непрерывного наблюдения сигналов с переменной частотой или отсутствием повторяющихся событий. Он обеспечивает постоянное обновление изображения, но может показывать частично «плавающие» формы волн при редких событиях.

Режим нормальный инициирует развертку только при достижении сигнала установленного уровня и фронта. Это позволяет фиксировать конкретные импульсы и исключает показ пустых разверток. Рекомендуется использовать для анализа периодических сигналов и измерений с высокой точностью времени.

Режим единичный запускает развертку один раз после срабатывания триггера и затем останавливает отображение. Он идеально подходит для регистрации редких или одноразовых событий, например одиночных импульсов или переходных процессов. Для этого режима важно точно установить уровень триггера и фронт, чтобы не пропустить момент срабатывания.

Для практического применения выбор режима зависит от характера сигнала: авто подходит для непрерывного мониторинга, нормальный – для анализа повторяющихся волн, а единичный – для редких событий. Корректная настройка уровня и фронта триггера в каждом режиме обеспечивает стабильное и точное изображение формы сигнала на экране.

Как выбрать уровень и фронт срабатывания для сигнала

Выбор уровня и фронта срабатывания триггера напрямую влияет на точность и стабильность отображения сигнала на осциллографе. Уровень срабатывания определяет напряжение, при котором запускается развертка, а фронт – направление изменения сигнала, вызывающее срабатывание.

Рекомендации по выбору уровня срабатывания:

• Для синусоидальных сигналов устанавливайте уровень около средней амплитуды, чтобы избежать срабатываний на шумы и выбросы.
• Для импульсных сигналов уровень выбирается чуть выше или ниже максимального значения базового сигнала, чтобы фиксировать конкретный фронт импульса.
• При нестабильных или шумных сигналах используйте функцию hysteresis или фильтрацию триггера для предотвращения ложных срабатываний.

Рекомендации по выбору фронта срабатывания:

• Восходящий фронт фиксирует момент нарастания напряжения, подходящий для регистрации начала импульсов или положительных пиков.
• Нисходящий фронт фиксирует момент спада напряжения, удобен для анализа спадов и отрицательных импульсов.
• При сложных формах сигналов выбирайте фронт, который лучше всего отражает критическое событие, требующее измерения.

Для визуализации зависимости между уровнем и фронтом можно использовать следующую схему:

Точная настройка уровня и фронта срабатывания обеспечивает стабильное и информативное изображение сигнала, минимизирует дрожание развертки и позволяет проводить измерения с высокой точностью.

Использование внешнего триггера для синхронизации с другими приборами

Внешний триггер позволяет осциллографу синхронизировать развертку с сигналами, поступающими от других устройств, например генераторов, логических анализаторов или источников тактовых импульсов. Это особенно важно при исследовании сложных схем, где внутренний триггер осциллографа не может точно фиксировать событие.

Для подключения внешнего триггера используется отдельный вход EXT TRIG. Сигнал, подаваемый на этот вход, должен иметь стабильный уровень и четко определённый фронт, соответствующий событию, которое нужно зафиксировать. Осциллограф начнет развертку только после достижения этого уровня, обеспечивая точное совмещение сигналов на временной оси.

Практические рекомендации при работе с внешним триггером:

• Используйте согласованные по уровню сигналы, чтобы избежать ложных срабатываний;
• Для импульсных последовательностей выбирайте фронт срабатывания, соответствующий началу критического события;
• При измерениях с несколькими приборами проверяйте временные задержки и при необходимости используйте компенсирующие кабели;
• Для высокочастотных сигналов рекомендуется минимизировать длину соединительных проводов, чтобы уменьшить искажения фронта триггера.

Внешний триггер особенно полезен при сравнении двух или более сигналов на одном экране осциллографа, анализе повторяющихся импульсов и синхронизации с генераторами тестовых сигналов. Правильная настройка уровня и фронта внешнего триггера обеспечивает стабильное изображение и точное измерение временных интервалов между событиями.

Подстройка времени развертки под триггер для точного отображения сигнала

Время развертки осциллографа определяет горизонтальный масштаб и скорость движения электронного луча. Правильная подстройка развертки под срабатывание триггера позволяет получать стабильное и детализированное изображение сигнала без смазывания и наложений.

Основные рекомендации по настройке времени развертки:

• Для низкочастотных сигналов выбирайте более длинный интервал развертки, чтобы захватить полный период волны;
• Для высокочастотных или коротких импульсов уменьшайте время развертки, чтобы видеть детальную структуру фронтов и спадов;
• Используйте регулировку позиции триггера по времени, чтобы сдвинуть сигнал на экране и выделить критические участки для анализа;
• При сложных формах сигналов комбинируйте режимы триггера и время развертки для минимизации дрожания и улучшения читаемости.

Пошаговый порядок подстройки:

1. Установите триггер на соответствующий уровень и фронт сигнала.
2. Выберите ориентировочное время развертки в зависимости от частоты сигнала.
3. Скорректируйте горизонтальную позицию развертки для выделения ключевого участка сигнала.
4. При необходимости подстройте чувствительность триггера, чтобы обеспечить стабильное срабатывание без пропусков.
5. Проверяйте изображение на экране и при необходимости уточняйте время развертки для точного отображения всех деталей формы волны.

Правильная комбинация времени развертки и настроек триггера обеспечивает точное измерение амплитуды, длительности импульсов и интервалов между событиями, а также предотвращает визуальные артефакты и дрожание сигнала на экране.

Решение проблем с дрожанием или нестабильным изображением

Дрожание или нестабильное изображение на осциллографе обычно связано с неправильной настройкой триггера или несоответствием времени развертки характеристикам сигнала. Для устранения этих проблем важно проверить уровни, фронт срабатывания и режим триггера.

Практические шаги для стабилизации изображения:

• Переключите режим триггера на нормальный для периодических сигналов, чтобы развертка запускалась только при достижении заданного уровня;
• Подберите уровень триггера в стабильной части сигнала, избегая областей шумов или пульсаций;
• Выберите фронт срабатывания, соответствующий основной фазе сигнала, которую нужно фиксировать;
• Синхронизируйте развертку с внешним источником при сложных схемах или редких событиях;
• Отрегулируйте время развертки, чтобы один период сигнала занимал значимую часть экрана, уменьшая смазывание и дрожание;
• Используйте фильтрацию или гистерезис триггера для шумных сигналов, чтобы исключить ложные срабатывания.

После применения этих настроек осциллограф фиксирует стабильное изображение формы сигнала, позволяет точно измерять амплитуду и временные интервалы, а также предотвращает визуальные артефакты при повторяющихся или редких событиях.

Примеры применения триггера в измерениях постоянного и переменного тока

Триггер в осциллографе позволяет точно фиксировать моменты изменения напряжения и тока, что важно как для постоянного, так и для переменного тока. В измерениях постоянного тока триггер используется для выявления переходных процессов, скачков напряжения и редких импульсов, которые трудно заметить при непрерывной развертке.

Примеры использования для постоянного тока:

• Фиксация момента включения или отключения нагрузки для анализа пусковых характеристик;
• Выявление коротких скачков напряжения в источниках питания и аккумуляторах;
• Сравнение откликов нескольких каналов на одно и то же событие с использованием внешнего триггера.

Для переменного тока триггер обеспечивает стабильное изображение периодических сигналов и позволяет измерять частоту, амплитуду и форму волны без дрожания:

• Синхронизация с началом положительной или отрицательной полуволны для анализа формы синусоидальных сигналов;
• Выявление фазового сдвига между двумя переменными сигналами на разных каналах;
• Анализ импульсных и искаженных форм волн в источниках переменного тока с высоким уровнем гармоник.

Правильная настройка уровня и фронта срабатывания триггера позволяет фиксировать как повторяющиеся, так и единичные события, обеспечивая точные измерения и упрощая диагностику источников постоянного и переменного тока. Использование внешнего триггера дополнительно улучшает синхронизацию при комплексных схемах и тестовых установках.

Вопрос-ответ:

Что такое триггер в осциллографе и зачем он нужен?

Триггер — это механизм, который фиксирует определённое состояние сигнала для запуска развертки. Он позволяет стабилизировать изображение волны на экране, чтобы форма сигнала отображалась одинаково при каждом повторении. Без триггера осциллограф покажет хаотичное движение волны, что делает измерения невозможными. Настройка уровня и фронта триггера позволяет точно зафиксировать начало анализа сигнала.

Как выбрать между режимами триггера: авто, нормальный и единичный?

Режим авто полезен для непрерывного наблюдения сигналов без точной периодичности: развертка запускается даже при отсутствии события. Нормальный режим активирует развертку только при достижении заданного уровня сигнала, что подходит для анализа повторяющихся волн. Единичный запускает развертку один раз после срабатывания триггера, затем останавливается, что удобно для редких или одноразовых событий. Выбор зависит от характера сигнала и задачи измерения.

Как правильно установить уровень и фронт срабатывания триггера для синусоидального сигнала?

Для синусоиды рекомендуется установить уровень триггера около средней амплитуды сигнала, чтобы развертка срабатывала на стабильной части волны, а не на шуме. Фронт выбирается в зависимости от того, какой участок волны нужно фиксировать: восходящий для начала положительного полупериода, нисходящий — для отрицательного. Такая настройка обеспечивает стабильное изображение на экране и точные измерения амплитуды и периода.

Можно ли использовать внешний триггер для синхронизации нескольких приборов?

Да, внешний триггер позволяет осциллографу синхронизировать развертку с сигналом, поступающим от другого устройства, например генератора или логического анализатора. Сигнал подаётся на отдельный вход и должен иметь стабильный уровень и фронт. Это обеспечивает совпадение событий на временной оси и позволяет анализировать несколько сигналов одновременно, фиксируя важные моменты без дрожания изображения.
