Как можно изменить полярность полюсов электромагнита

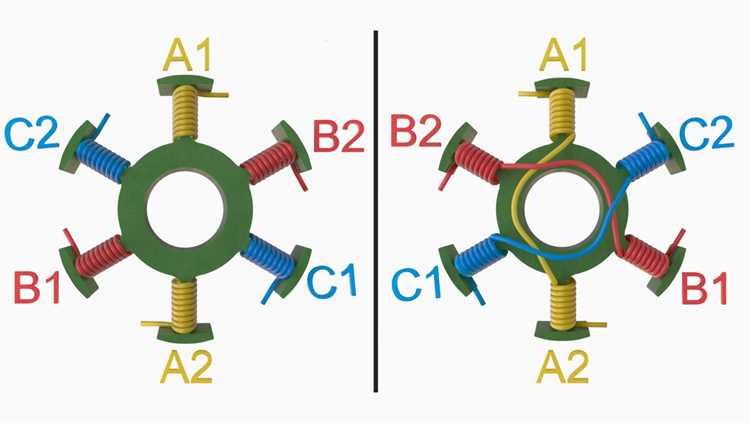

Полярность электромагнита напрямую определяется направлением электрического тока в обмотке, а значит может быть изменена без механического вмешательства в магнитопровод. Это свойство используется в реле, соленоидах, исполнительных механизмах, системах позиционирования и лабораторных установках, где требуется управляемая смена северного и южного полюса. Понимание физических и схемотехнических принципов позволяет избежать ошибок при проектировании и эксплуатации таких устройств.

На практике изменение полярности достигается разными методами: от простого перекидывания проводов до применения электронных схем с транзисторами и реле. Выбор способа зависит от уровня напряжения, тока катушки, частоты переключений и требований к автоматизации. Например, для катушки на 12 В с током 0,5 А подойдут механические решения, тогда как в системах с управлением от микроконтроллера применяются H-мосты или релейные модули.

Важно учитывать, что смена полярности не влияет на величину магнитного поля, если ток и параметры обмотки остаются неизменными. Однако неправильное переключение может привести к короткому замыканию, пробою ключевых элементов или некорректной работе управляющей логики. Поэтому при проектировании схемы следует заранее определить, каким способом будет выполняться реверс, и предусмотреть защитные элементы: диоды, предохранители или развязку по питанию.

Отдельного внимания требует вопрос контроля результата. После изменения схемы или направления тока необходимо проверять фактическую ориентацию полюсов с помощью компаса, датчика Холла или тестового магнитного элемента. Это особенно критично в устройствах, где полярность влияет на направление движения, удержание якоря или взаимодействие с постоянными магнитами.

Переключение направления тока в обмотке с помощью механического переключателя

Механический переключатель изменяет полярность электромагнита за счёт физического реверса подключения обмотки к источнику питания. При смене положения контактов ток начинает течь в противоположном направлении, что приводит к перестановке северного и южного полюсов без изменения параметров катушки.

• номинальное напряжение переключателя должно быть выше рабочего напряжения катушки минимум на 20 %
• допустимый ток контактов выбирается с запасом не менее 1,5 от тока обмотки
• предпочтительны модели с фиксированным положением рычага для предотвращения самопроизвольного возврата

1. крайние контакты соединяются с источником питания крест-накрест
2. перед первым включением проверяется отсутствие короткого замыкания мультиметром

При работе с индуктивной нагрузкой рекомендуется устанавливать защитный диод или RC-цепь параллельно обмотке, особенно если переключение выполняется под нагрузкой. Это снижает износ контактов и уменьшает искрение в момент размыкания цепи.

Механический способ подходит для стендов, учебных макетов и устройств с редкими переключениями, где не требуется дистанционное управление или высокая скорость смены полярности.

Метод применяется в простых лабораторных схемах и автономных устройствах с отдельным источником питания. На практике чаще всего используется источник постоянного тока с клеммами, допускающими ручное переподключение проводов.

• напряжение источника должно соответствовать номиналу обмотки с допуском не более ±10 %
• источник обязан выдерживать пусковой ток катушки, превышающий установившийся в 1,2–1,4 раза
• кабели выбираются с сечением, исключающим нагрев при длительном включении

Перед реверсом питание необходимо полностью отключить. Перестановка проводов под нагрузкой приводит к искрообразованию на клеммах и может вызвать повреждение изоляции или кратковременное короткое замыкание.

1. обесточить источник питания
2. отсоединить оба провода от выходных клемм
3. поменять местами подключения «плюс» и «минус»
4. восстановить подачу напряжения и проверить направление магнитного поля

Для контроля результата используется компас или датчик Холла, размещённый в фиксированной точке относительно сердечника. Это позволяет убедиться, что полярность изменилась, а схема не содержит скрытых ошибок подключения.

Способ не подходит для систем с частыми переключениями и автоматическим управлением, так как требует ручных операций и не обеспечивает электрической защиты при ошибках оператора.

Использование H-моста для электронного управления полярностью

H-мост представляет собой схему из четырёх электронных ключей, позволяющую изменять направление тока в обмотке электромагнита без физического переподключения проводов. При замыкании диагональных пар ключей ток протекает через катушку в одном направлении, при замыкании противоположной диагонали – в обратном, что напрямую задаёт полярность магнитного поля.

В практических схемах в качестве ключей применяются биполярные транзисторы, MOSFET или готовые драйверы. Для электромагнитов с напряжением питания 5–24 В и током до нескольких ампер чаще используют MOSFET с малым сопротивлением открытого канала, так как они снижают тепловые потери при длительном удержании сердечника.

Управление H-мостом осуществляется логическими сигналами от микроконтроллера или другого цифрового устройства. Важно исключить одновременное открытие ключей одной вертикальной ветви, так как это приводит к короткому замыканию источника питания. Для этого применяют программные задержки или встроенную защиту драйвера.

При работе с индуктивной нагрузкой обязательна защита от выбросов напряжения. В дискретных схемах параллельно каждому ключу устанавливаются обратные диоды, а в специализированных микросхемах они уже интегрированы. Это предотвращает повреждение транзисторов при резком отключении тока через обмотку.

H-мост позволяет не только менять полярность, но и управлять моментом включения и выключения электромагнита с высокой повторяемостью. Такой подход используется в автоматизированных механизмах, системах позиционирования и устройствах, где направление магнитного поля задаётся программно и может изменяться в ходе работы.

Влияние смены направления намотки катушки на магнитные полюса

Направление намотки катушки определяет ориентацию магнитных полюсов при подаче постоянного напряжения фиксированной полярности. Если ток входит в обмотку со стороны, где витки закручены по часовой стрелке, то полюс со стороны наблюдателя определяется правилом правой руки; при зеркальной намотке тот же ток формирует противоположную ориентацию поля.

Смена направления намотки означает физическое переворачивание вектора магнитной индукции без изменения схемы питания. Для катушек с одинаковым числом витков и тем же током величина поля остаётся прежней, но северный и южный полюса меняются местами. Это используется при серийном производстве, когда требуется унифицировать электрические подключения разных модификаций электромагнита.

Изменение намотки возможно только на этапе изготовления или перемотки катушки. В уже собранных устройствах этот способ не применяется для оперативного реверса, так как требует демонтажа сердечника и повторной изоляции провода. Поэтому его рассматривают как конструктивный приём, а не метод управления в процессе работы.

Для проверки ориентации полюсов после намотки используют компас или датчик Холла при подаче малым током 5–10 % от номинального. Такой режим позволяет определить направление поля без риска перегрева и выявить несоответствие ещё до окончательной сборки электромагнита.

Применение реле для автоматического изменения полярности электромагнита

Реле выбирается по электрическим параметрам электромагнита и управляющей цепи. Недостаточный запас по току приводит к подгоранию контактов, особенно при частых переключениях под нагрузкой.

Для защиты контактов и управляющих элементов параллельно обмотке электромагнита устанавливается диод, подавляющий выбросы напряжения при размыкании цепи. Если реле управляется транзистором, защитный диод обязателен и для катушки самого реле.

Релейный способ подходит для систем с умеренной частотой переключений, где требуется гальваническая развязка и устойчивость к помехам. Он широко применяется в промышленной автоматике, силовых узлах и устройствах, работающих при напряжениях, превышающих возможности полупроводниковых ключей.

Управление полярностью электромагнита с помощью микроконтроллера

Для катушек с током до 1–2 А чаще применяется внешний H-мост, управляемый двумя цифровыми выходами. Комбинация логических уровней определяет направление тока, а нулевое состояние используется для полного отключения электромагнита. В прошивке обязательно закладывается пауза между сменой состояний, чтобы исключить сквозной ток через силовые ключи.

При использовании релейных модулей микроконтроллер управляет только катушкой реле, что упрощает схему и обеспечивает гальваническую развязку. В этом случае учитывается время срабатывания контактов, обычно 5–15 мс, что ограничивает скорость смены полярности и должно быть отражено в алгоритме управления.

Электропитание микроконтроллера и электромагнита рекомендуется разделять. Общая «земля» допускается только при наличии фильтров и защитных элементов. Для подавления помех от индуктивной нагрузки применяются диоды, RC-цепи и локальные конденсаторы, установленные рядом с силовыми компонентами.

Проверка и определение текущей полярности после изменения схемы

После изменения способа питания или управления электромагнитом необходимо убедиться, что полярность соответствует расчётной. Ошибка на этом этапе приводит к неправильному направлению усилия, нарушению работы механизма или некорректному взаимодействию с постоянными магнитами.

Самый простой способ проверки – использование магнитного компаса. Его размещают у торца сердечника при подаче номинального напряжения. Отклонение стрелки позволяет определить, какой конец является северным полюсом. Метод подходит для токов от 50–100 мА и не требует разборки устройства.

Для более точного контроля применяется датчик Холла. Он фиксирует знак магнитной индукции и позволяет однозначно определить ориентацию поля даже при слабом токе. Датчик устанавливают в одной и той же точке при всех измерениях, чтобы исключить влияние геометрии магнитопровода.

Проверку рекомендуется проводить при токе не более 10–20 % от номинального, особенно после переделки схемы. Такой режим снижает риск перегрева и позволяет обнаружить ошибку подключения до выхода устройства на рабочие режимы. После подтверждения полярности выполняется контрольное включение при полной нагрузке.

Вопрос-ответ:

Можно ли менять полярность электромагнита, не трогая саму катушку?

Да, это делается изменением направления тока в обмотке. Для этого используют механические переключатели, реле или электронные схемы реверса. Катушка остаётся неизменной, а северный и южный полюса меняются местами за счёт обратного подключения источника питания или коммутации внутри схемы.

Почему при смене полярности электромагнит иногда ведёт себя иначе, чем ожидалось?

Чаще всего причина связана с магнитопроводом или соседними постоянными магнитами. Остаточная намагниченность сердечника может временно смещать направление поля. Также влияет форма сердечника и зазор, из-за чего усилие в одном направлении отличается от противоположного при одинаковом токе.

Что произойдёт, если перепутать управляющие сигналы H-моста?

При ошибке управления возможно одновременное открытие ключей одной ветви, что приводит к короткому замыканию источника питания. В лучшем случае сработает защита, в худшем — выйдут из строя транзисторы. Поэтому в прошивке всегда задают задержки между переключениями и проверяют начальные состояния выводов.

Подходит ли реле для частого изменения полярности электромагнита?

Реле ограничено механическим ресурсом и временем срабатывания. При частоте переключений выше нескольких раз в секунду контакты быстрее изнашиваются, а задержка в десятки миллисекунд становится заметной. Для таких режимов применяют полупроводниковые схемы, где нет подвижных элементов.

Как проверить полярность электромагнита, если нет компаса?

Можно использовать датчик Холла или небольшой постоянный магнит на нити. При поднесении к торцу сердечника будет заметно притяжение или отталкивание. Также допустимо измерить направление тока относительно отмеченного начала обмотки и определить полюс по правилу правой руки.

Можно ли менять полярность электромагнита при поданном напряжении?

При поданном напряжении менять направление тока напрямую не рекомендуется. В момент разрыва и повторного соединения цепи возникают скачки напряжения, которые нагружают контакты и силовые элементы. Для безопасной работы питание сначала снимают, затем выполняют реверс с помощью переключателя, реле или управляющей схемы с заранее заданной паузой.

Зависит ли сила притяжения электромагнита от выбранной полярности?

При одинаковом токе и неизменной конструкции сила притяжения не меняется. Отличия появляются, если электромагнит взаимодействует с постоянным магнитом, намагниченным сердечником или асимметричным якорем. В таких случаях одно направление поля может давать большее усилие за счёт сложения магнитных потоков, а противоположное — ослабление.
