Как из синусоиды сделать прямоугольный импульс схема

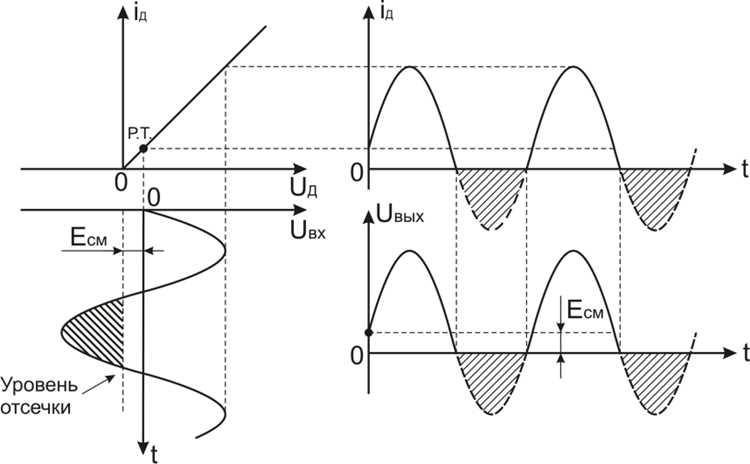

Преобразование синусоидального сигнала в прямоугольный импульс требуется при согласовании аналоговых источников с цифровыми устройствами: микроконтроллерами, счётчиками, логическими микросхемами. Синусоида с выхода генератора, датчика вращения или трансформатора содержит плавные фронты и пересечение нуля, которые напрямую непригодны для цифровой обработки. Задача схемы заключается в формировании чётких логических уровней с заданной частотой и стабильными фронтами.

Ключевым элементом такой схемы является пороговое устройство, определяющее момент переключения выхода. На практике применяются компараторы напряжения, операционные усилители в режиме насыщения или специализированные триггеры Шмитта. Выбор зависит от амплитуды входной синусоиды, допустимого уровня шумов и требований к симметрии прямоугольного сигнала. Например, при амплитуде входа ±1 В требуется точная установка порога около 0 В с учётом смещения и дрейфа.

При работе с реальными сигналами важно учитывать наличие помех и медленных фронтов. Добавление гистерезиса позволяет избежать многократных переключений при прохождении порогового уровня. Расчёт ширины гистерезиса выполняется на основе максимального уровня шумов и скорости изменения входного напряжения. Для частот выше 10 кГц рекомендуется использовать компараторы с малым временем задержки и предусматривать ограничение входного сигнала защитными диодами.

Корректно спроектированная схема преобразования обеспечивает прямоугольный импульс с заданным коэффициентом заполнения, минимальным джиттером и устойчивой работой в широком диапазоне частот. Это позволяет использовать синусоидальные источники в системах синхронизации, измерения скорости и цифровой обработки без дополнительной программной коррекции.

Выбор порогового уровня для формирования прямоугольного сигнала

Если синусоидальный сигнал содержит смещение по постоянному напряжению, порог выбирают относительно среднего уровня входа. Например, при сигнале 0…5 В целесообразно задать порог около 2,5 В. Это позволяет сформировать прямоугольный сигнал с близким к 50 % коэффициентом заполнения и избежать искажения временных интервалов.

При наличии шумов или медленного нарастания фронтов порог не следует располагать в области максимальной плотности помех. На практике его смещают на 5–15 % от амплитуды синусоиды в сторону положительного или отрицательного пика, если форма импульса допускает асимметрию. Такой выбор снижает вероятность ложных переключений при пересечении уровня.

Для схем с компаратором порог формируется делителем напряжения с точностью не хуже 1 %, а при низкоамплитудных сигналах дополнительно учитывается входное смещение компаратора. Если ожидается изменение амплитуды синусоиды, рекомендуется использовать регулируемый порог или автоматическую подстройку, основанную на опорном напряжении, связанном с уровнем питания.

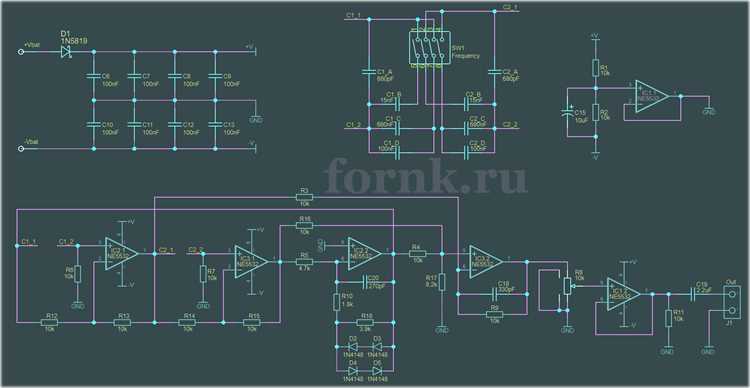

Применение компаратора напряжения для преобразования синусоиды

Компаратор напряжения используется для фиксации момента пересечения синусоидального сигнала с заданным уровнем и формирования логических состояний на выходе. В отличие от операционного усилителя, работающего в линейном режиме, компаратор рассчитан на быстрое переключение и устойчивую работу в насыщении, что критично при частотах выше нескольких килогерц.

При выборе компаратора учитываются электрические параметры входного сигнала и требования к выходному импульсу:

• Диапазон входных напряжений – должен перекрывать амплитуду синусоиды с запасом не менее 20 %.
• Время задержки – для сигналов 10 кГц и выше предпочтительны модели с задержкой менее 1 мкс.
• Тип выхода – открытый коллектор удобен для согласования с разными уровнями питания, push-pull подходит для прямого подключения к логике.
• Смещение входа – критично при малых амплитудах, где отклонение даже в несколько милливольт меняет фазу переключения.

Типовая схема включает подачу синусоиды на инвертирующий или неинвертирующий вход и опорное напряжение на второй вход. Для защиты компаратора при работе с источниками переменного напряжения применяются:

1. Последовательный резистор 1–10 кОм для ограничения входного тока.
2. Диоды к шинам питания для подавления выбросов.
3. RC-цепь на входе при наличии высокочастотных помех.

Для получения устойчивого прямоугольного импульса при зашумлённой синусоиде компаратор дополняют положительной обратной связью, формируя гистерезис. Разница между уровнями включения и выключения обычно выбирается в пределах 2–10 % от амплитуды входного сигнала, что предотвращает многократные переключения вблизи порога.

Расчёт гистерезиса в схеме на триггере Шмитта

Гистерезис в триггере Шмитта задаёт два пороговых уровня: верхний V_TH+ для переключения в логическую единицу и нижний V_TH− для возврата в ноль. Разница между ними определяет устойчивость схемы при медленном пересечении порога синусоидальным сигналом и наличии шумов. Для корректной работы ширина гистерезиса должна превышать амплитуду помех минимум в два раза.

В дискретной схеме на компараторе гистерезис формируется положительной обратной связью через резистивный делитель. При опорном напряжении V_REF и выходных уровнях компаратора V_OH и V_OL пороги вычисляются по соотношениям, зависящим от отношения резисторов обратной связи и входного резистора. На практике удобно сначала задать требуемую ширину гистерезиса, например 100 мВ для синусоиды амплитудой 1 В, а затем подобрать номиналы с точностью 1 %.

При питании 5 В и использовании компаратора с выходом push-pull типичное значение гистерезиса составляет 3–10 % от амплитуды входного сигнала. Меньшие значения приводят к дрожанию фронтов, большие искажают момент переключения и смещают коэффициент заполнения прямоугольного импульса. Для низкочастотных сигналов допускается увеличение гистерезиса, если фазовая точность не является критичной.

В схемах на логических триггерах Шмитта гистерезис задан внутренне и указывается в технической документации. Перед применением необходимо проверить, что разница между порогами превышает уровень шумов источника синусоиды и укладывается в допустимый диапазон входных напряжений, иначе потребуется предварительное масштабирование сигнала резистивным делителем.

Фильтрация шумов синусоидального сигнала перед преобразованием

Шумы на синусоидальном сигнале вызывают нестабильные моменты переключения компаратора и приводят к дрожанию фронтов прямоугольного импульса. Перед преобразованием необходимо ограничить спектр входного сигнала до рабочей полосы частот, соответствующей его основной гармонике. Для сигналов до 5 кГц достаточно пассивного RC-фильтра нижних частот с частотой среза в 1,5–2 раза выше полезной частоты.

При расчёте фильтра выбирают сопротивление в диапазоне 1–10 кОм, чтобы не перегружать источник и не увеличивать влияние входных токов компаратора. Ёмкость определяется из требуемой частоты среза; например, при 10 кОм и 3 кГц используется конденсатор порядка 5 нФ. Такой фильтр подавляет высокочастотные помехи, не внося заметного фазового сдвига в области порога.

Если синусоида поступает по длинным проводам или из промышленной среды, дополнительно применяют дифференциальную фильтрацию и экранирование. Входные резисторы одинакового номинала и конденсатор между входами компаратора уменьшают влияние наводок и импульсных помех, особенно при амплитуде сигнала менее 500 мВ.

Для широкополосных шумов и нестабильных источников полезно сочетать предварительную фильтрацию с гистерезисом порогового элемента. Фильтр снижает уровень быстрых выбросов, а гистерезис блокирует остаточные колебания около порога, обеспечивая формирование прямоугольного импульса с предсказуемыми моментами переключения.

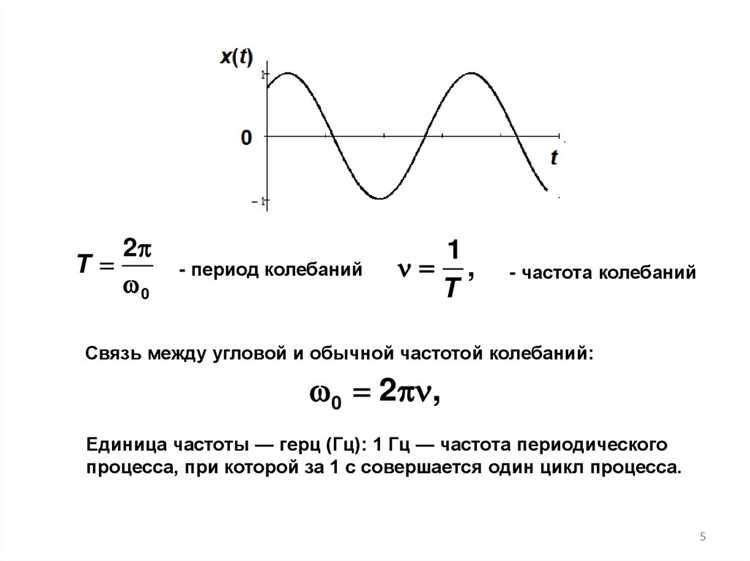

Обеспечение стабильной амплитуды и формы выходного импульса

Амплитуда прямоугольного импульса определяется выходным каскадом компаратора или триггера Шмитта и параметрами питания. Для получения устойчивых логических уровней питание должно быть стабилизировано с допуском не хуже ±5 %. При работе с цифровыми входами 5 В недопустимо формирование уровней ниже 0,7·V_CC для логической единицы и выше 0,3·V_CC для нуля.

Форма импульса зависит от скорости нарастания фронтов и нагрузки на выходе. При подключении длинных линий или нескольких входов следует использовать буфер или логический драйвер. Выходное сопротивление источника рекомендуется удерживать ниже 50 Ом для снижения завалов фронтов и уменьшения влияния паразитной ёмкости.

Тип выхода компаратора выбирают с учётом требуемых параметров:

Для сохранения прямоугольной формы при высоких частотах рядом с микросхемой размещают развязывающий конденсатор 0,1 мкФ между шинами питания. При частотах выше 100 кГц дополнительно используют электролитический конденсатор 1–10 мкФ. Такая компоновка снижает провалы напряжения в моменты переключения и предотвращает искажение фронтов.

Типовые ошибки при преобразовании синусоиды в прямоугольный импульс

Одна из частых ошибок связана с неправильным выбором порогового уровня. Установка порога без учёта смещения входного сигнала приводит к изменению коэффициента заполнения и сдвигу момента переключения. При синусоиде с постоянной составляющей порог, зафиксированный на 0 В, вызывает асимметрию импульса и нестабильную работу цифровых входов.

Игнорирование необходимости гистерезиса приводит к множественным переключениям выхода при прохождении порога. Это особенно заметно при амплитуде сигнала менее 500 мВ и наличии шумов выше 10–20 мВ. В таких условиях отсутствие положительной обратной связи делает выходной импульс непригодным для счёта и синхронизации.

Ошибки возникают при использовании операционного усилителя вместо компаратора без проверки его скоростных характеристик. ОУ с малой скоростью нарастания напряжения формирует пологие фронты, из-за чего прямоугольный импульс теряет чёткие уровни уже на частотах порядка нескольких килогерц.

Недостаточная фильтрация входного сигнала приводит к ложным срабатываниям на высокочастотных помехах. Пропуск шумов выше рабочей частоты без RC-фильтра вызывает дрожание фронтов, даже при правильно рассчитанном пороге и гистерезисе.

Пренебрежение согласованием уровней и нагрузки на выходе приводит к искажению формы импульса. Подключение нескольких входов без буферного каскада или использование слишком большого подтягивающего резистора при открытом коллекторе снижает амплитуду и увеличивает время фронтов, что нарушает корректное распознавание логических состояний.

Вопрос-ответ:

Почему при преобразовании синусоиды появляется дрожание фронтов прямоугольного сигнала?

Дрожание возникает из-за шумов и медленного пересечения порогового уровня. Если компаратор переключается без гистерезиса, малые колебания входного напряжения около порога вызывают повторные срабатывания. Проблема усиливается при амплитуде синусоиды менее 1 В и наличии помех выше 10 мВ. Решение — добавить положительную обратную связь и предварительную фильтрацию.

Можно ли использовать операционный усилитель вместо компаратора?

Использовать можно, но с ограничениями. Большинство операционных усилителей имеют малую скорость нарастания выходного напряжения и длительное восстановление из насыщения. При частотах выше 2–5 кГц это приводит к искажению формы импульса. Для таких задач подходят только скоростные ОУ, рассчитанные на работу в режиме переключения.

Как выбрать номиналы резисторов для гистерезиса?

Сначала задают требуемую разницу между верхним и нижним порогами, обычно 2–10 % от амплитуды синусоиды. Затем рассчитывают отношение резисторов обратной связи так, чтобы эта разница формировалась при заданных уровнях выхода компаратора. На практике используют номиналы от 10 до 100 кОм с допуском 1 %, чтобы снизить влияние входных токов.

Нужно ли фильтровать синусоиду, если используется триггер Шмитта?

Да, при наличии высокочастотных помех фильтрация остаётся полезной. Встроенный гистерезис защищает от колебаний около порога, но не подавляет выбросы с крутыми фронтами. Простой RC-фильтр перед входом снижает вероятность ложных переключений и уменьшает нагрузку на входной каскад.

Почему прямоугольный импульс имеет неправильную амплитуду?

Причины связаны с типом выхода и нагрузкой. При открытом коллекторе слишком большой подтягивающий резистор приводит к снижению уровня логической единицы и растянутым фронтам. Также влияет нестабильное питание и отсутствие развязывающих конденсаторов. Проверка соответствия уровней требованиям приёмника и добавление буфера устраняют проблему.

Как повлияет изменение амплитуды синусоиды на стабильность прямоугольного импульса?

Изменение амплитуды напрямую влияет на момент пересечения порогового уровня. При фиксированном пороге уменьшение амплитуды приводит к росту влияния шумов и смещений входа компаратора, из-за чего возрастает разброс временных интервалов между фронтами. При увеличении амплитуды без корректировки порога возможна перегрузка входа и искажение формы сигнала. Для стабильной работы применяют масштабирование входа резистивным делителем или формирование порога, зависящего от уровня питания и средней точки синусоиды.
