Развал схождение ваз 2115 своими руками как сделать

Неправильные углы установки колес на ВАЗ 2115 проявляются не абстрактными симптомами, а вполне измеримыми проблемами: увод автомобиля в сторону при прямолинейном движении, ускоренный износ протектора с внутренней или внешней стороны, появление вибраций на руле после 60–80 км/ч. В большинстве случаев такие признаки возникают после замены элементов подвески, удара в глубокую яму или смещения регулировочных болтов. Самостоятельная настройка развала и схождения позволяет устранить эти дефекты без обращения в сервис.

Конструкция передней подвески ВАЗ 2115 предусматривает регулировку развала за счет смещения стойки относительно поворотного кулака, а схождения – изменением длины рулевых тяг. Это означает, что для работы не требуется специализированный стенд: достаточно ровной площадки, измерительных приспособлений и понимания последовательности операций. При соблюдении базовых допусков можно добиться параметров, близких к заводским значениям.

Перед началом работ важно учитывать, что любые измерения теряют смысл при неисправных шаровых опорах, разбитых сайлентблоках или неравномерном давлении в шинах. Поэтому корректировка углов всегда выполняется после проверки подвески и рулевого управления. Такой подход позволяет не просто выставить значения «по линейке», а обеспечить стабильное поведение автомобиля на дороге.

Далее рассматривается пошаговая схема, позволяющая измерить и отрегулировать развал и схождение в гаражных условиях с использованием доступных инструментов, а также контрольные действия, подтверждающие правильность выполненной настройки.

Подготовка автомобиля и рабочего места перед регулировкой

Работы по развалу и схождению выполняются только на ровной горизонтальной площадке. Допустимый перепад высоты – не более 2–3 мм на метр длины. Проверку выполняют строительным уровнем или длинной рейкой. Если поверхность имеет уклон, подкладывают металлические пластины под колеса до получения горизонтали.

Автомобиль устанавливают на колеса, без вывешивания подвески. В баке должно быть не менее половины топлива, в салоне – водительское место без груза, багажник пустой. Это позволяет приблизить нагрузку к эксплуатационной. Давление в шинах выравнивают согласно рекомендациям производителя: для ВАЗ 2115 обычно 1,9–2,0 бар спереди и 1,8–1,9 бар сзади.

Перед регулировкой обязательно проверяют состояние элементов подвески и рулевого управления. Не допускаются люфты в шаровых опорах, наконечниках рулевых тяг, подшипниках ступиц. Изношенные сайлентблоки рычагов вызывают самопроизвольное изменение углов даже после настройки, поэтому при обнаружении дефектов детали заменяют заранее.

Рулевое колесо устанавливают строго по центру и фиксируют ремнем безопасности или стяжкой, чтобы исключить его поворот во время регулировки. Колеса прокатывают вперед и назад на 1–1,5 метра и снова возвращают в исходное положение – это снимает напряжение в подвеске.

Рабочее место организуют так, чтобы все инструменты находились под рукой: ключи, домкрат, подпорки, измерительные приспособления, маркер, проникающая смазка. Болты крепления стойки и контргайки рулевых тяг заранее очищают от грязи и обрабатывают аэрозольной смазкой, чтобы избежать срыва резьбы и обеспечить точную регулировку.

Список инструментов и материалов для самостоятельной настройки

Для работы с креплением стойки к поворотному кулаку необходимы ключи на 17 и 19 мм, предпочтительно в исполнении «накидной» или с трещоткой. Болты часто затянуты с большим моментом, поэтому дополнительно используют рычаг-удлинитель длиной не менее 300 мм.

Контроль угла развала выполняют с помощью строительного уровня длиной 600–800 мм и отвеса с тонкой нерастяжимой нитью. Для точных замеров расстояний между кромкой диска и отвесом подходит металлическая линейка или штангенциркуль с глубиномером.

Для регулировки схождения потребуются два ключа: на 13 мм для удержания шестигранника рулевой тяги и на 22 мм для ослабления контргайки. При наличии специального ключа для рулевых тяг процесс упрощается и позволяет избежать повреждения граней.

Проникающая смазка обязательна для предварительной обработки резьбовых соединений, особенно на автомобилях с большим пробегом. Металлическая щетка помогает удалить ржавчину и загрязнения перед откручиванием.

Для фиксации рулевого колеса используют ремень безопасности, стяжной хомут или капроновую веревку. Маркер или мел применяют для нанесения меток на болты и тяги, чтобы отслеживать величину смещения.

Из вспомогательного оснащения понадобятся домкрат, две устойчивые подпорки, противооткатные упоры, перчатки и ветошь. Такой набор позволяет выполнить регулировку безопасно и с контролем каждого этапа.

Проверка давления в шинах и состояния подвески

Давление в шинах должно соответствовать заводским параметрам, так как отклонение даже на 0,2 бар искажает результаты измерений. Для ВАЗ 2115 ориентируются на значения 1,9–2,0 бар для передних колес и 1,8–1,9 бар для задних. Замеры выполняют на холодных шинах, используя исправный манометр с погрешностью не более 0,05 бар.

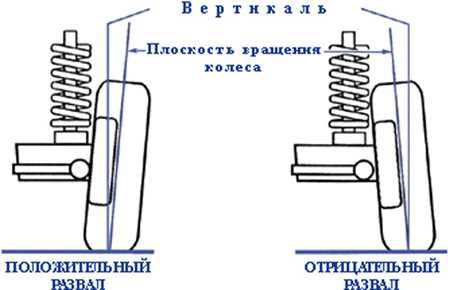

Дополнительно осматривают покрышки на предмет неравномерного износа. Стертая внутренняя кромка чаще указывает на отрицательный развал, внешняя – на положительный, а «елочка» по всей ширине протектора характерна для нарушенного схождения. Эти признаки фиксируют до начала регулировки, чтобы затем оценить результат.

Переднюю подвеску проверяют на наличие люфтов. Колесо вывешивают и раскачивают в вертикальной плоскости – стук или смещение свидетельствуют о проблемах с шаровой опорой или подшипником ступицы. Горизонтальное раскачивание помогает выявить износ рулевых наконечников.

Осматривают сайлентблоки рычагов: трещины, разрывы резины и смещение втулок недопустимы. Даже незначительный люфт в этих узлах приводит к изменению углов после регулировки.

Проверяют амортизационные стойки на наличие подтеков и равномерность возврата штока при нажатии. Изношенные стойки меняют до настройки, иначе измеренные значения не будут сохраняться при движении.

Только после подтверждения исправности шин и элементов подвески переходят к измерению и корректировке развала и схождения.

Измерение угла развала передних колес в гаражных условиях

Автомобиль устанавливают на ровной площадке с выровненным давлением в шинах и зафиксированным рулевым колесом. Колеса должны стоять строго прямо. Перед началом измерений подвеску «осаживают», прокатив автомобиль вперед и назад на 1–2 метра и вернув в исходное положение.

К наружной плоскости колесного диска вертикально прикладывают строительный уровень. Для контроля используют отвес, опущенный вдоль края диска. Важно, чтобы измерения выполнялись именно по металлической части диска, а не по боковине шины, так как резина имеет собственную деформацию.

Измеряют расстояние между отвесом и верхней кромкой диска, затем между отвесом и нижней кромкой. Разница этих значений показывает величину отклонения колеса от вертикали. Полученное число переводят в градусы, исходя из диаметра колеса.

Для ВАЗ 2115 допустимый развал передних колес находится в пределах от 0° до -1°. Незначительный отрицательный развал считается нормой для устойчивости на дороге.

Измерения проводят на обоих колесах и фиксируют результаты. Если значения отличаются более чем на 0°20′, требуется корректировка, иначе автомобиль будет тянуть в сторону даже при правильно выставленном схождении.

Корректировка развала с помощью регулировочных болтов стойки

Регулировка развала передних колес на ВАЗ 2115 выполняется изменением положения стоек относительно поворотного кулака. Для этого используют два основных болта: верхний и нижний, фиксирующие стойку к кулаку.

1. Ослабляют контргайки на обоих болтах, используя ключи на 17 и 19 мм. Болты предварительно обрабатывают проникающей смазкой, чтобы избежать срыва резьбы.
2. Слегка ослабив крепление, вращают стойку внутрь или наружу, контролируя величину отклонения по отвесу и уровню. Отклонение на 1–2 мм между верхом и низом диска соответствует изменению развала примерно на 0°05′–0°10′.
3. После достижения требуемого угла затягивают болты с моментом 45–50 Н·м. Контргайки фиксируют усилием около 30 Н·м, чтобы исключить самопроизвольное смещение.
4. Проверяют симметрию: оба передних колеса должны иметь отклонение в пределах допустимых значений (0°…-1°). Если разница превышает 0°20′, повторяют регулировку.
5. После окончательного закрепления повторно измеряют угол развала для контроля. При необходимости выполняют небольшую корректировку, пока значения не совпадут с нормой.

Важно выполнять регулировку на холодной подвеске и с правильно выставленным давлением в шинах, чтобы результаты были стабильными при последующей эксплуатации автомобиля.

Измерение схождения колес с использованием подручных средств

Для определения схождения передних колес без стенда используют длинную ровную рейку или металлическую линейку, отвес и рулетку. Автомобиль устанавливают на горизонтальной поверхности с зафиксированным рулевым колесом и равным давлением в шинах.

Процедура измерения выполняется следующим образом:

1. На уровне центра колес отмечают точку на передней и задней кромке диска с каждой стороны, используя мел или маркер.
2. С помощью линейки измеряют расстояние между передними точками левого и правого колеса, затем между задними точками. Измерения производят по внешнему или внутреннему ободу, но одинаково для передней и задней линии.
3. Разница между передним и задним расстоянием показывает величину схождения. Если переднее расстояние меньше заднего, колеса расходятся («развал-схождение отрицательное»), если больше – сходятся.
4. Для ВАЗ 2115 рекомендуемое значение схождения составляет 0–3 мм. Более точное измерение достигается повторением процедуры дважды и усреднением результатов.

Все измерения выполняют при отсутствии нагрузки на подвеску и с прокатанными вперед-назад колесами на 1–2 метра, чтобы снять внутренние напряжения в рычагах и стойках. Только после точного определения исходного схождения приступают к его корректировке.

Регулировка схождения рулевыми тягами

Схождение передних колес на ВАЗ 2115 корректируется изменением длины рулевых тяг. Для этого используют ключи на 13 и 22 мм, а также проникающую смазку для контргаек.

1. Автомобиль устанавливают на горизонтальную поверхность с зафиксированным рулевым колесом. Перед этим проверяют давление в шинах и состояние подвески.
2. Ослабляют контргайки на рулевых тягам с помощью ключа на 22 мм, удерживая шестигранник тяги ключом на 13 мм, чтобы исключить вращение наконечника.
3. Для увеличения схождения (колеса сходятся впереди) тянущее усилие тяг уменьшают, для уменьшения схождения – удлиняют тягу. Изменение длины на 1–2 мм меняет схождение примерно на 0,5–1 мм.
4. После достижения требуемого значения контргайки затягивают с усилием около 30–35 Н·м. Проверяют совпадение меток на болтах с отметками, нанесенными до регулировки.
5. Измеряют схождение повторно линейкой или рейкой, фиксируя разницу между передней и задней кромкой дисков. При необходимости выполняют мелкую корректировку до достижения нормы 0–3 мм.
6. После окончательной фиксации всех болтов выполняют контрольный прокат автомобиля на 1–2 метра вперед и назад, затем повторно проверяют схождение, чтобы убедиться, что регулировка сохраняется под нагрузкой.

Только точная и симметричная регулировка обеих тяг гарантирует прямолинейное движение автомобиля без увода и ускоренного износа протектора шин.

Контрольный заезд и повторная проверка параметров

После завершения регулировки развала и схождения выполняют контрольный заезд на ровной прямой площадке или тихой дороге длиной не менее 100 метров. Скорость движения составляет 20–40 км/ч, чтобы заметить любое уведение автомобиля или появление вибраций на руле.

Во время заезда отмечают: тянет ли автомобиль в сторону, появляется ли вибрация, реагирует ли рулевое колесо симметрично. Любые отклонения сигнализируют о необходимости повторной проверки регулировки.

После остановки автомобиль возвращают на горизонтальную площадку и повторно измеряют углы развала и схождения. Особое внимание уделяют симметрии колес: передние и задние колеса должны находиться в пределах допустимых допусков – развал 0…-1°, схождение 0–3 мм.

Если параметры не совпадают с нормой, выполняют корректировку регулировочных болтов стоек и рулевых тяг с небольшими изменениями до достижения стабильных значений. Проверку проводят повторно после каждого изменения.

Только после стабильного прохождения контрольного заезда и подтверждения точности измерений можно считать развал и схождение выставленными правильно, что обеспечит равномерный износ шин и безопасное управление автомобилем.

Вопрос-ответ:

Каким инструментом точнее измерять развал передних колес на ВАЗ 2115 в гараже?

Для гаражных условий наиболее точным способом будет использование строительного уровня длиной 600–800 мм в сочетании с отвесом. Уровень прикладывают к металлической части диска, а отвес опускают вдоль кромки. Разница расстояний между верхом и низом диска показывает отклонение колеса от вертикали. Измерения по боковине шины не дают точного результата из-за деформации резины.

Как определить, что схождение нужно менять, если машина тянет в сторону?

Если автомобиль уводит при движении по ровной дороге, это часто связано с неправильным схождением. Чтобы убедиться, измеряют расстояние между передними и задними кромками колес на одинаковой высоте. Разница более 3 мм указывает на необходимость регулировки. Также обращают внимание на неравномерный износ протектора: чрезмерный износ внешней или внутренней кромки шин сигнализирует о расхождении или чрезмерном схождении.

Можно ли самостоятельно корректировать развал, если в подвеске есть люфты?

Нет, регулировку развала проводят только на исправной подвеске. Любые люфты в шаровых опорах, рулевых наконечниках или сайлентблоках приведут к самопроизвольному изменению углов после регулировки. Сначала заменяют изношенные элементы, проверяют амортизаторы и подшипники ступиц, только потом переходят к выставлению развала, иначе результаты будут нестабильными.

На сколько меняется схождение при регулировке длины рулевой тяги на ВАЗ 2115?

Изменение длины рулевой тяги на 1–2 мм обычно меняет схождение примерно на 0,5–1 мм. Чтобы достичь допустимых 0–3 мм, регулировку проводят поэтапно: ослабляют контргайки, корректируют тягу, затягивают и повторно измеряют расстояние между передними и задними кромками колес. Такой подход позволяет точно выставить симметрию и устранить увод автомобиля в сторону.
