Разъем D Sub представляет собой универсальный интерфейс с различным количеством контактов, наиболее часто используемый в видеоконнекторах под обозначением DB-15. VGA – это частный случай разъема D Sub с 15 контактами, предназначенный для передачи аналогового видеосигнала. Понимание этих различий помогает правильно подбирать кабели и адаптеры для мониторов, проекторов и видеокарт.
D Sub поддерживает разные конфигурации контактов, включая DB-9, DB-25 и DB-37, что расширяет его использование для передачи данных, управления и видео. VGA ограничен исключительно передачей аналогового сигнала RGB и синхронизации, что накладывает ограничения на разрешение и частоту обновления экрана. При выборе между ними важно учитывать конкретную задачу: подключение старого монитора, проекторной техники или интеграцию с современными устройствами через адаптеры.
Кабели VGA подвержены деградации сигнала на длинах свыше 5 метров, особенно при разрешении выше 1080p. В то же время D Sub с другими конфигурациями контактов может использоваться для цифровых интерфейсов, обеспечивая стабильную передачу данных на больших расстояниях. Практическое правило: при подключении оборудования с высоким разрешением и частотой обновления лучше использовать адаптеры или интерфейсы, совместимые с цифровым сигналом, а не стандартный VGA.
Физические характеристики D Sub и VGA
Разъем D Sub имеет прямоугольный металлический корпус с выступающими винтами для фиксации и контактами в несколько рядов. Наиболее распространённый вариант – DB-15, который состоит из 15 контактов, расположенных в три ряда по пять. Контакты выполнены из меди с золотым или никелевым покрытием для снижения сопротивления и предотвращения окисления.
VGA является специализированной разновидностью D Sub DB-15, предназначенной исключительно для передачи аналогового видеосигнала. Ширина корпуса VGA составляет около 38 мм, а высота – 14 мм. Винтовые крепления обеспечивают надёжное соединение с устройством, минимизируя риск случайного отсоединения при перемещении кабеля. Положение контактов стандартизировано: три ряда по пять пинов, каждый отвечает за определённый сигнал – красный, зелёный, синий, горизонтальная и вертикальная синхронизация, а также за землю.
При выборе кабеля важно учитывать длину и сечение проводников. Для VGA рекомендуются экранированные кабели с медными жилами диаметром не менее 0,22 мм², что снижает потери сигнала на длинах свыше 3–5 метров. D Sub других конфигураций может иметь до 50 контактов, что расширяет его возможности для передачи аналоговых и цифровых данных, а также управления оборудованием.

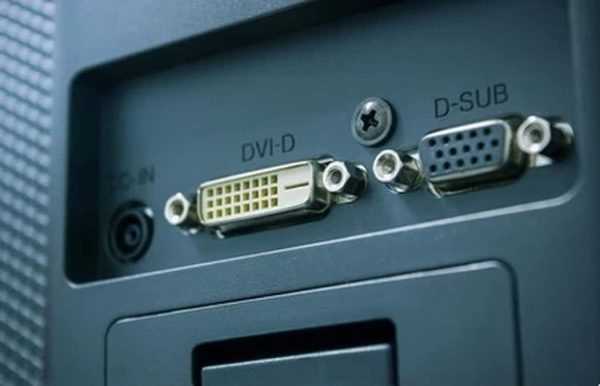

Совместимость с устройствами
D Sub поддерживает широкий спектр устройств благодаря различным конфигурациям контактов. DB-9 и DB-25 часто применяются для последовательных и параллельных интерфейсов, подключения промышленного оборудования и периферии. DB-15 используется в видеосигналах и игровых консолях старого поколения. Разъём обеспечивает прямое соединение с платами и адаптерами без необходимости преобразования сигнала.
VGA совместим с большинством аналоговых мониторов, проекторов и старых видеокарт. Поддержка стандартов SVGA и XGA позволяет передавать сигнал с разрешением до 1920×1080 при 60 Гц, но при увеличении длины кабеля или более высоких разрешениях требуется усиление сигнала или применение специальных активных кабелей. Для подключения современных устройств к VGA часто используют переходники на HDMI или DVI, учитывая, что преобразование с цифрового сигнала на аналоговый может снижать качество изображения.
При выборе между D Sub и VGA важно проверять маркировку разъёма на устройстве и соответствие контактов кабеля. Использование несовместимого разъёма может привести к отсутствию сигнала, искажению цвета или повреждению оборудования. Рекомендация: при интеграции с современными цифровыми мониторами выбирать интерфейсы, поддерживающие цифровую передачу, или использовать качественные активные адаптеры.
Максимальное разрешение и качество сигнала
VGA передаёт аналоговый сигнал RGB, что накладывает ограничения на разрешение и качество изображения. Максимальная стабильная поддержка:
- SVGA (800×600) при длине кабеля до 10 м
- XGA (1024×768) при длине до 5 м
- Full HD (1920×1080) при длине до 3 м с качественным экранированным кабелем
Сигнал VGA подвержен деградации на больших расстояниях: искажения цвета, размытие линий и появление шумов. Для улучшения передачи рекомендуется:
- Использовать кабели с медными жилами диаметром ≥0,22 мм²
- Применять экранированные кабели с оплёткой из фольги или металлизированного провода
- Сокращать длину кабеля при высоких разрешениях
D Sub других конфигураций может поддерживать цифровую передачу данных, что обеспечивает стабильное качество сигнала на больших расстояниях и при высоких разрешениях. Например, DB-25 или DB-37 используются в цифровых интерфейсах для промышленных дисплеев и графических станций, где разрешение и точность сигнала критичны.
Типы кабелей и коннекторов
Разъемы D Sub и VGA используют различные типы кабелей и коннекторов, которые определяют качество передачи сигнала и совместимость с устройствами. Основные характеристики кабелей включают количество контактов, экранирование и материал проводников.
| Разъем | Количество контактов | Назначение | Рекомендации по кабелю |
|---|---|---|---|
| VGA (DB-15) | 15 | Аналоговое видео RGB | Экранированный кабель с медными жилами ≥0,22 мм², длина до 5 м для Full HD |
| D Sub DB-9 | 9 | Последовательные интерфейсы (RS-232) | Кабель с витой парой и металлическим экраном для снижения помех |
| D Sub DB-25 | 25 | Параллельные интерфейсы, цифровая передача | Экранированный кабель с медными жилами, длина до 10 м |
| D Sub DB-37 | 37 | Промышленные и графические интерфейсы | Цифровой кабель с усиленным экранированием для стабильного сигнала |
Для подключения старых мониторов и проекторов используется стандартный VGA-кабель с DB-15. При необходимости интеграции с современными цифровыми устройствами применяются активные адаптеры с преобразованием сигнала D Sub в HDMI или DVI. Это позволяет сохранить качество изображения при увеличении разрешения и длины кабеля.
Использование в современных мониторах и видеокартах
VGA постепенно исчезает из новых мониторов и видеокарт, сохраняясь только для поддержки старого оборудования. Современные устройства преимущественно используют цифровые интерфейсы: HDMI, DisplayPort и DVI. Однако VGA остаётся актуальным для проекторов, офисных мониторов и оборудования с ограниченными требованиями к разрешению.
D Sub в других конфигурациях применяется в профессиональных видеокартах и промышленных дисплеях. Например, DB-25 и DB-37 используются для передачи цифровых сигналов и управления видеопотоком, что позволяет подключать несколько мониторов одновременно без потери качества.
Рекомендации по использованию:
- Для современных мониторов и видеокарт использовать цифровые интерфейсы, при необходимости подключать через активные адаптеры VGA → HDMI/DVI.
- Сохранять VGA только для устройств с разрешением до 1080p и длиной кабеля не более 3–5 метров.
- D Sub выбирать по количеству контактов и типу сигнала, чтобы обеспечить стабильную передачу данных и управление подключаемым оборудованием.
Совет: для высокой частоты обновления и 4K-разрешения использование VGA нецелесообразно, рекомендуется переход на цифровые интерфейсы с поддержкой HDCP и расширенных цветовых профилей.
Частые проблемы при подключении и их решение
Наиболее распространённые проблемы при использовании VGA и D Sub связаны с физическим состоянием разъёмов, качеством кабеля и длиной соединения. Типичные симптомы включают отсутствие изображения, мерцание, искажение цвета и шум на экране.
Причины и решения:
- Неплотное соединение: убедитесь, что винтовые крепления разъёма закреплены; слабый контакт вызывает мерцание и прерывание сигнала.
- Дефектный кабель: проверяйте кабель на наличие переломов и повреждений экрана; заменяйте кабель на экранированный с медными жилами для стабильного сигнала.
- Слишком длинный кабель: для VGA выше 1080p длина кабеля не должна превышать 3–5 метров; при необходимости используйте активные удлинители или усилители сигнала.
- Неправильная конфигурация контактов D Sub: убедитесь, что количество контактов и их назначение соответствуют устройству; использование несовместимого кабеля может привести к отсутствию сигнала.
- Помехи от других устройств: размещайте кабели подальше от источников электромагнитных помех, особенно для длинных соединений и аналогового сигнала VGA.
При соблюдении этих рекомендаций стабильность сигнала и качество изображения сохраняются, а риск повреждения оборудования снижается.
Вопрос-ответ:
В чем основное отличие разъема D Sub от VGA?
D Sub — это универсальный разъем с различным количеством контактов, используемый для передачи данных, управления и видеосигнала. VGA — это частный случай D Sub с 15 контактами, предназначенный исключительно для аналоговой передачи видео. Основное отличие заключается в назначении и типе передаваемого сигнала: D Sub может быть цифровым или аналоговым, а VGA всегда аналоговый.
Можно ли подключить современный монитор к разъему VGA?
Да, но с ограничениями. VGA поддерживает аналоговый сигнал, поэтому современные мониторы с цифровыми входами HDMI или DisplayPort требуют активного адаптера VGA → HDMI/DVI. При этом качество изображения может снижаться, особенно на разрешении выше 1080p и при длинных кабелях.
Как длина кабеля влияет на качество сигнала VGA?
Аналоговый сигнал VGA подвержен потере качества на больших расстояниях. Кабель длиной более 5 метров может вызвать мерцание, искажение цветов и размытие изображения. Для передачи сигнала Full HD рекомендуется кабель длиной до 3 метров с экранированием и медными жилами диаметром не менее 0,22 мм².
Какие типы D Sub подходят для цифровых устройств?
Для цифровых интерфейсов используют разъемы D Sub с большим количеством контактов, например DB-25 и DB-37. Они позволяют передавать цифровой сигнал и управлять несколькими устройствами одновременно. Важно выбирать кабель с экранированием и соответствующей маркировкой контактов, чтобы избежать потерь сигнала и повреждений оборудования.
