Как завернуть трафик в vpn mikrotik

При работе с RouterOS часто требуется направлять часть пакетов через защищённый туннель, оставляя остальной поток в основном канале. Такое разбиение помогает изолировать служебные подключения, доступ к корпоративным ресурсам или трафик отдельных клиентов. Для корректной конфигурации важно учитывать тип VPN, порядок загрузки маршрутов и взаимосвязь между правилами маркировки и таблицами маршрутизации.

Перед настройкой стоит определить конкретные подсети, которые должны идти через туннель, а также проверить, поддерживает ли выбранный протокол передачу маршрутов или понадобится ручное добавление статических записей. MikroTik позволяет гибко управлять потоками за счёт mangle-правил, PBR и собственных таблиц маршрутизации, поэтому структура конфигурации должна быть чёткой, без пересекающихся условий.

При создании схемы следует проверить MTU интерфейсов, порядок правил в Firewall, корректность маршрутов и наличие ответа от удалённого VPN-сервера. Это снижает риск зацикливания трафика, пропадания доступа к сети или непредвиденной перегрузки CPU. Дополнительно полезно вывести отладочные данные через torch, ping и traceroute, чтобы увидеть реальное движение пакетов.

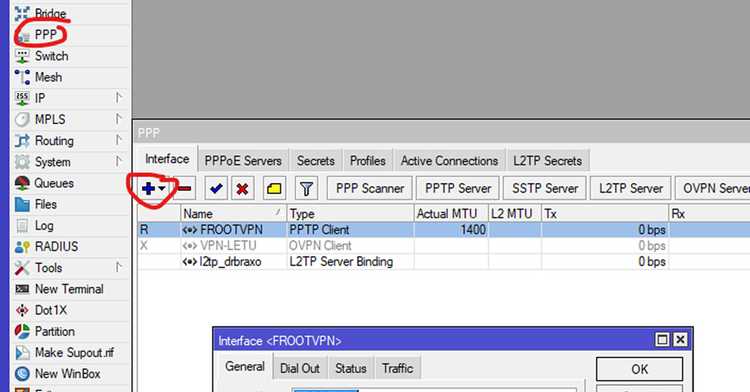

Подготовка интерфейсов и создание VPN-туннеля в RouterOS

Перед созданием туннеля необходимо проверить состояние физических и логических интерфейсов, чтобы исключить конфликтующие настройки. Для работы через WAN-интерфейс должны быть заданы корректные IP-адреса и шлюз по умолчанию, иначе установление сессии будет прерываться.

Проверить IP-адреса на WAN и LAN: /ip address print.
Убедиться в отсутствии DHCP-клиентов и статических маршрутов, которые могут перехватывать трафик VPN.
Отключить старые PPP-профили, если они связаны с ранее созданными туннелями.

После проверки интерфейсов можно переходить к созданию профиля подключения. Конкретные параметры зависят от выбранного протокола, но в RouterOS обычно используются L2TP/IPsec, SSTP или OpenVPN. Важно задать точный адрес сервера, шифрование и учетные данные, иначе устройство не поднимет сессию.

Создать профиль: /ppp profile add name=vpn-profile use-mpls=no use-compression=no.
Добавить секреты для подключения: /ppp secret add name=user password=pass profile=vpn-profile.
Создать VPN-клиент: /interface l2tp-client add connect-to=X.X.X.X user=user password=pass use-ipsec=yes ipsec-secret=key.

После запуска туннеля стоит убедиться, что интерфейс появился в списке: /interface print. Отсутствие адресов или статус connecting указывает на ошибку параметров, блокировку на стороне провайдера либо несоответствие ключей IPsec.

Для стабильной работы рекомендуется задать фиксированное MTU и включить проверку доступности сервера с помощью netwatch, чтобы при падении туннеля устройство автоматически переключало маршруты.

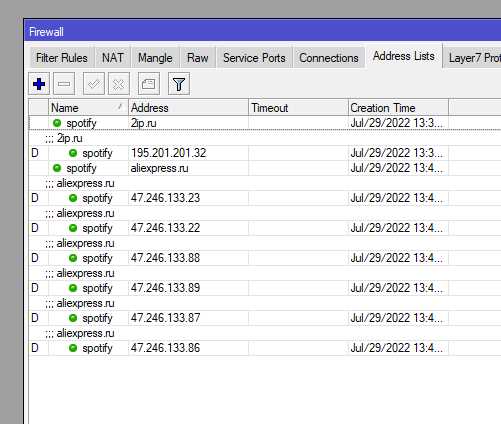

Настройка маршрутов для направления выбранного трафика в VPN

После подъёма туннеля необходимо определить, какой трафик должен уходить через VPN-интерфейс. Для этого создаются статические маршруты с указанием отдельной таблицы, чтобы исключить смешивание потоков и случайную отправку пакетов в основной канал.

Перед добавлением маршрутов стоит проверить, получил ли туннельный интерфейс удалённый адрес: /ip address print. Если адрес отсутствует, RouterOS не сможет установить маршрут по следующему хопу.

Создание отдельной таблицы маршрутизации выполняется через параметр routing table. Это позволяет изолировать правила, связанные с VPN-потоком:

/routing table add name=vpn-route

Затем добавляется маршрут, указывающий путь через интерфейс туннеля:

/ip route add dst-address=0.0.0.0/0 gateway=<VPN-INTERFACE> routing-table=vpn-route

Если требуется направить только отдельные подсети, вместо нулевого маршрута задаются конкретные диапазоны. Например, чтобы отправлять запросы в подсеть 10.20.30.0/24:

/ip route add dst-address=10.20.30.0/24 gateway=<VPN-INTERFACE> routing-table=vpn-route

После создания маршрутов следует проверить их состояние: /ip route print where routing-table=vpn-route. Неверный шлюз, неправильный интерфейс или отсутствие ответа от удалённой стороны приводят к метке unreachable, что указывает на необходимость проверки туннеля и параметров IPsec.

Создание и применение mangle-правил для маркировки пакетов

Маркировка пакетов в разделе /ip firewall mangle позволяет направлять выбранный трафик в отдельный маршрут или таблицу. Основой служит точное определение критериев: интерфейс, адрес назначения, протокол, порт, маршрутная таблица или наличие установленного соединения.

Для пометки исходящих пакетов создаётся правило в цепочке prerouting или output. Например, чтобы выделить трафик определённого устройства, указывается источник src-address и действие mark-routing с собственным тегом. Важно включать флаг passthrough=no, если требуется остановить дальнейшую обработку пакета и исключить конфликт с другими правилами.

При маршрутизации через VPN используется отдельная таблица, созданная в /ip route. Маркирование, выполненное через mangle, связывает соединения и последующие пакеты с нужной таблицей. Ошибка – маркировать только пакеты без пометки соединений. Чтобы избежать этого, добавляют правило в цепочке prerouting с действием mark-connection, а затем второе правило, которое помечает сами пакеты по распознанному соединению.

Перед вводом в эксплуатацию конфигурацию проверяют через torch или connection tracking для подтверждения, что метки применяются к нужным потокам. При обнаружении неправильной маркировки корректируется порядок правил, поскольку RouterOS выполняет их последовательно.

Настройка policy-based routing для разделения потоков

В разделе /ip route создаётся таблица с указанием шлюза VPN-интерфейса. В параметре routing-mark указывается тег, присвоенный пакетам на этапе mangle. Таблица должна содержать как основной маршрут через туннель, так и маршрут по умолчанию, если требуется перенаправлять весь поток выбранной категории.

При работе с несколькими каналами важно разделять метки, чтобы избежать пересечения потоков. Для каждого VPN-подключения формируются собственные маршруты, а порядок их обработки в RouterOS зависит только от марки, поэтому при корректной настройке таблицы не конфликтуют.

Для проверки используется команда /ip route print detail where routing-mark=имя_метки. Отсутствие активного маршрута говорит о проблемах с доступностью шлюза или неверной маской сети на VPN-стороне. Дополнительно проверяется статус туннеля через /interface print.

При передаче трафика, чувствительного к задержкам, рекомендуется фиксировать конкретные диапазоны адресов и исключать широкие правила. Это уменьшает вероятность попадания в некорректную таблицу и ускоряет обработку. При необходимости корректировки структуры правил применяется их последовательная сортировка без перекрывающихся условий.

Проверка доступности узлов и диагностика таблиц маршрутизации

Для проверки доступности узлов через VPN используется встроенная утилита MikroTik – ping. Рекомендуется проверять соединение как по IP-адресу конечного узла, так и по внутреннему адресному пространству VPN. Пример команды:

/ping 10.8.0.1 count=5

Параметр	Описание	Рекомендация
Dst. Address	Целевая сеть или IP	Убедиться, что диапазон адресов совпадает с VPN-сетью
Gateway	Шлюз для маршрута	Проверить, что шлюз доступен и относится к VPN-интерфейсу
Distance	Метрика маршрута	Выбирать маршрут с наименьшей метрикой для основного трафика
Scope	Область видимости маршрута	Для VPN-директоров рекомендуется scope=30–255

Для более детального анализа используется traceroute, позволяющий выявить узлы, где теряется трафик. Команда:

/tool traceroute 8.8.8.8

Проверка корректности маршрутов включает контроль таблиц mangle, если трафик маркируется для VPN. Команда:

/ip firewall mangle print

В случаях недоступности узлов следует сверять: наличие маршрута до VPN-шлюза, активность интерфейса, корректность масок сети и приоритет маршрутов. Рекомендуется сохранять конфигурацию после внесения изменений:

/system backup save name=vpn-check

Настройка fallback-механизма при недоступности VPN-канала

Fallback-механизм позволяет перенаправлять трафик через альтернативный маршрут при потере соединения VPN. Настройка реализуется через проверку доступности VPN-шлюза и динамическое изменение маршрутов.

Создание маршрута по умолчанию через VPN:
/ip route add dst-address=0.0.0.0/0 gateway=10.8.0.1 distance=1 check-gateway=ping

Параметр check-gateway=ping позволяет автоматически отключать маршрут, если VPN-шлюз недоступен.
Добавление резервного маршрута через основной интернет-канал:
/ip route add dst-address=0.0.0.0/0 gateway=192.168.1.1 distance=2

Маршрут с большей метрикой активируется автоматически, когда VPN-шлюз недоступен.
Настройка скрипта для мониторинга VPN:
- Создать скрипт проверки состояния интерфейса VPN:
- Запланировать выполнение скрипта каждые 30 секунд:
Проверка работы fallback:
- Отключить VPN и выполнить /ping 8.8.8.8 для проверки прохождения трафика через резервный маршрут.
- Возобновить VPN и убедиться, что основной маршрут восстановлен.
Рекомендации:
- Использовать check-gateway=ping только для стабильных IP-шлюзов.
- Скрипт мониторинга можно расширять для уведомлений через email или Telegram.
- Следить за метриками маршрутов, чтобы избежать конфликтов при переключении.

Вопрос-ответ:

Как проверить, через какой интерфейс MikroTik проходит определённый трафик после настройки VPN?

Для контроля маршрутизации можно использовать инструменты /ip route print и /tool sniffer. В таблице маршрутов отображается шлюз и интерфейс для каждой сети. Если трафик маркируется mangle-правилами, можно дополнительно проверить счетчики пакетов, чтобы убедиться, что трафик идет через VPN-интерфейс.

Что делать, если после настройки VPN часть трафика идет напрямую, минуя туннель?

Причина чаще всего в неправильной настройке маршрутов или mangle-правил. Нужно проверить: 1) метки пакетов (/ip firewall mangle print), 2) маршруты с соответствующими метками (/ip route print), 3) наличие конфликтующих маршрутов по умолчанию. Исправление включает корректировку dst-address и gateway, а также проверку distance маршрутов, чтобы VPN-канал имел приоритет.

Как настроить fallback-механизм на случай недоступности VPN?

Создаётся основной маршрут через VPN с check-gateway=ping и резервный маршрут через основной интернет-канал с большей метрикой. Дополнительно можно использовать скрипт, который проверяет состояние VPN-интерфейса и включает резервный маршрут при недоступности VPN, затем отключает его при восстановлении соединения.

Можно ли направить трафик отдельных устройств в локальной сети через VPN, а остальной трафик напрямую?

Да, это делается через mangle-правила и маршруты по меткам. Для каждого устройства создаётся правило маркировки пакетов по src-address, затем создаётся маршрут с использованием этой метки через VPN-шлюз. Остальной трафик будет использовать маршрут по умолчанию через основной интернет.

Как правильно разделить трафик между VPN и обычным интернет-соединением на MikroTik?

Для разделения трафика используют mangle-правила и маршруты с метками. Сначала создаются правила маркировки пакетов по источнику или типу трафика через /ip firewall mangle add. Каждой метке присваивается маршрут через VPN-шлюз с помощью /ip route add routing-mark=метка gateway=VPN-шлюз. Оставшийся трафик автоматически идет через маршрут по умолчанию, настроенный на основной интернет. После настройки рекомендуется проверять счетчики пакетов в mangle и тестировать доступ к ресурсам, чтобы убедиться, что правила применяются корректно.
