Сколько utp кабелей входит в 20 гофру

Гофрированная труба диаметром 20 мм часто используется для прокладки витой пары в офисах и жилых помещениях. В стандартной ПВХ гофре 20 мм можно разместить до 4 кабелей UTP категории 5e с диаметром жилы 0,5 мм, при этом сохраняется допустимый радиус изгиба и минимизируется риск повреждения изоляции. Для кабелей категории 6 с более толстой жилой рекомендуется не более 3 штук.

При прокладке следует учитывать влияние радиуса изгиба. Если труба подвергается изгибу менее чем на 6 диаметров (около 120 мм для 20 мм гофры), фактическая вместимость кабелей снижается на 15–20%. Это особенно важно при монтаже длинных трасс и проходов через стены.

Также имеет значение способ укладки: плотная укладка позволяет разместить больше кабелей, но увеличивает риск перегрева при передаче сигналов на большие расстояния. Свободная укладка снижает механическое напряжение на кабель и облегчает обслуживание, но уменьшает количество возможных проводников на 1–2 единицы.

При расчете трассы необходимо учитывать диаметр кабеля с изоляцией и запас на деформацию. Для кабелей 5e с оболочкой 5,2 мм диаметр гофры 20 мм подходит для 3–4 линий, а для 6 категории с оболочкой 6,0 мм – не более 3. Такой подход снижает риск повреждения оболочки и потери качества сигнала.

В следующих разделах статьи будут рассмотрены конкретные расчеты, практические рекомендации по прокладке нескольких кабелей и примеры монтажа для типовых конфигураций офисных и жилых сетей.

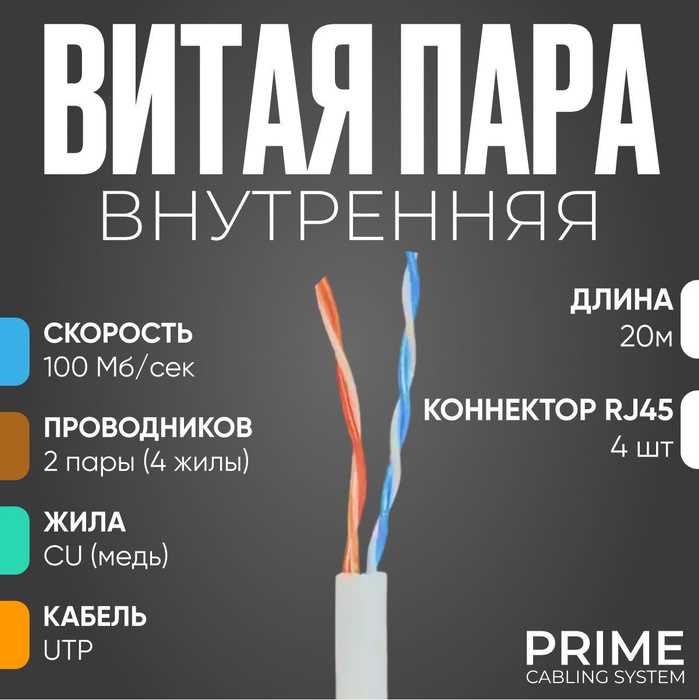

Максимальное количество витых пар 5e и 6 в гофре 20 мм

В гофре диаметром 20 мм оптимально размещается 3–4 кабеля UTP категории 5e с диаметром жилы 0,5 мм и оболочкой 5,2 мм. При этом сохраняется допустимый радиус изгиба, а сигнал не подвергается дополнительным искажениям. Для кабелей категории 6 с оболочкой 6 мм и диаметром жилы 0,57 мм рекомендуется не превышать 3 кабеля, чтобы избежать чрезмерного сжатия и перегрева при передаче данных на большие расстояния.

Плотная укладка позволяет разместить на 1 кабель больше, но увеличивает механическое напряжение на оболочку и усложняет прокладку. Свободная укладка снижает риск повреждения и облегчает обслуживание, но вместимость уменьшается до 2–3 кабелей категории 6 и 3–4 кабелей категории 5e.

При длинных трассах и частых изгибах целесообразно оставлять запас 20–25% по диаметру для компенсации деформации и термического расширения кабеля. Это предотвращает появление трещин на оболочке и сохраняет стабильность передачи данных.

Таким образом, максимальное количество кабелей в гофре 20 мм зависит от категории кабеля, диаметра изоляции и метода укладки. Для типовых монтажных схем офисов и квартир рекомендуется ориентироваться на 3 кабеля категории 6 или 4 кабеля категории 5e с учетом изгибов и длины трассы.

Учет изгибов и радиуса при прокладке нескольких кабелей

При прокладке нескольких UTP кабелей в гофре диаметром 20 мм критически важен радиус изгиба. Минимальный допустимый радиус для кабелей категории 5e и 6 составляет 6 диаметров гофры, то есть около 120 мм. При снижении радиуса ниже этого значения увеличивается риск повреждения изоляции и ухудшения передачи сигнала.

Если в гофре размещается 3–4 кабеля 5e или 2–3 кабеля 6 категории, каждый изгиб дополнительно уменьшает доступное пространство на 10–15%. Для длинных трасс с несколькими изгибами рекомендуется использовать свободную укладку, чтобы компенсировать механическое давление и предотвратить деформацию кабелей.

Оптимальный подход – планировать прокладку с плавными изгибами и увеличенным радиусом на поворотах. Для кабелей категории 6 на 90° повороте эффективный радиус должен составлять не менее 150 мм, а для 5e – 130 мм. Это обеспечивает стабильность сигнала и упрощает обслуживание.

Кроме того, следует учитывать термическое расширение кабелей. При длинных трассах температурные колебания могут увеличить длину кабеля на 0,2–0,3%, что при жёсткой укладке в гофре создаёт дополнительное напряжение. Запас на изгиб и радиус позволяет избежать появления трещин на оболочке и нарушений передачи данных.

Сравнение плотной и свободной укладки в 20 мм гофре

В гофре диаметром 20 мм плотная укладка позволяет разместить до 4 кабелей UTP категории 5e и до 3 кабелей категории 6, полностью заполняя внутреннее пространство. При этом увеличивается давление на оболочку кабелей, что повышает риск механических повреждений при изгибах и усложняет последующее обслуживание.

Свободная укладка снижает количество кабелей до 3 для категории 5e и 2 для категории 6, но обеспечивает равномерное распределение нагрузки внутри гофры. Это уменьшает напряжение на изоляцию при изгибах, повышает надежность соединений и упрощает замену кабелей без демонтажа всей трассы.

Для трасс с частыми изгибами и длинными прогонами рекомендуется использовать свободную укладку с запасом 15–20% диаметра гофры. Для прямых и коротких участков можно применять плотную укладку, но необходимо учитывать тепловое расширение кабелей и возможность будущего добавления проводников.

Выбор между плотной и свободной укладкой определяется количеством кабелей, длиной трассы, частотой изгибов и необходимостью обслуживания. Оптимальный вариант – сочетание плотной укладки на прямых участках и свободной на поворотах и местах соединений.

Влияние диаметра изоляции кабеля на вместимость гофры

Диаметр изоляции кабеля напрямую определяет, сколько проводников можно разместить в гофре диаметром 20 мм. Для кабелей UTP категории 5e с изоляцией 0,5 мм и общей оболочкой 5,2 мм гофра вмещает до 4 кабелей без чрезмерного давления на изоляцию. Увеличение диаметра оболочки до 6 мм, как у кабелей категории 6, снижает вместимость до 3 проводников.

При укладке нескольких кабелей с более толстой изоляцией необходимо учитывать запас по диаметру на изгибы и возможное термическое расширение. Недостаточный зазор повышает риск повреждения оболочки при поворотах и ухудшает качество передачи сигнала.

Для длинных трасс рекомендуется выбирать кабель с минимально возможной толщиной изоляции, если требуется прокладка максимального числа линий. В жилых и офисных сетях это позволяет разместить больше UTP кабелей в одной гофре 20 мм без потери надежности и упрощает обслуживание.

Таким образом, диаметр изоляции кабеля является ключевым фактором при расчете вместимости гофры: каждые 0,5 мм увеличения оболочки уменьшают количество кабелей на 1 единицу для плотной укладки и на 0,5–1 для свободной.

Практические ограничения при прокладке длинных трасс

При прокладке длинных трасс в гофре диаметром 20 мм критически важно учитывать нагрузку на кабели. Для линии более 50 метров плотная укладка может вызвать чрезмерное давление на оболочку, особенно для кабелей категории 6, что увеличивает риск повреждения и ухудшения передачи сигнала.

Каждый изгиб на длинной трассе снижает фактическую вместимость гофры на 10–15%. На прямых участках можно использовать плотную укладку, но на поворотах и при входе в коробки рекомендуется свободная укладка с запасом 15–20% диаметра гофры.

Для длинных прогоев следует предусматривать термический зазор. Кабели при нагреве увеличиваются в длине на 0,2–0,3%, что при плотной укладке в гофре может вызвать деформацию оболочки и нарушение передачи сигнала. Свободная укладка компенсирует эти изменения и упрощает обслуживание.

Также важен способ протяжки кабеля. Использование вытяжки без смазки и дополнительных направляющих увеличивает трение и риск повреждения изоляции. Для трасс более 30–40 метров рекомендуется прокладывать кабели партиями или через промежуточные коробки для снижения механического напряжения.

В итоге, при длинных трассах максимальная вместимость гофры уменьшается по сравнению с короткими участками: для 5e – до 3 кабелей, для 6 категории – до 2–3 кабелей, с учетом изгибов и термического расширения.

Примеры расчета кабелей для стандартных монтажных схем

Для гофры диаметром 20 мм важно заранее рассчитать количество UTP кабелей, чтобы избежать перегрузки и повреждения изоляции. Рассмотрим несколько типовых схем прокладки.

• Офисная сеть с 4 рабочими местами: требуется 4 кабеля категории 5e, длиной до 30 м. В гофру 20 мм можно уложить все кабели плотной укладкой на прямых участках, оставляя свободную укладку на поворотах для защиты изоляции.
• Квартира с 3 точками подключения: используется кабель категории 6 длиной 20–25 м. В гофру 20 мм помещаются 3 кабеля свободной укладкой, что обеспечивает запас по изгибам и упрощает обслуживание.
• Серверная комната с магистралью 50 м: магистральная линия из кабелей категории 6, 3 кабеля. Плотная укладка на прямых участках и свободная на поворотах с радиусом изгиба ≥150 мм компенсирует термическое расширение и снижает механическое напряжение.
• Гибридная схема офис + переговорная: требуется 6 кабелей категории 5e на короткие трассы. В гофре 20 мм рекомендуется распределять по 3 кабеля на участок, используя промежуточные коробки для перехода и облегчения протяжки.

Для всех схем важно учитывать диаметр кабеля с изоляцией, частоту изгибов и длину трассы. Практика показывает, что соблюдение этих параметров позволяет безопасно размещать кабели в гофре 20 мм и сохранять качество сигнала на максимальном уровне.

Вопрос-ответ:

Сколько кабелей категории 5e можно уложить в гофру диаметром 20 мм без риска повреждения изоляции?

В гофру 20 мм обычно помещаются 3–4 кабеля UTP категории 5e с диаметром жилы 0,5 мм и оболочкой 5,2 мм. При такой укладке сохраняется допустимый радиус изгиба, кабели не сжимаются слишком сильно, что позволяет поддерживать стабильность передачи данных и исключает механические повреждения.

Как влияет диаметр кабеля категории 6 на количество проводников в гофре 20 мм?

Кабель категории 6 имеет более толстую оболочку — около 6 мм. В гофре диаметром 20 мм можно уложить не более 3 таких кабелей. Увеличение диаметра оболочки снижает свободное пространство внутри гофры, что повышает риск перегиба и повреждения изоляции, особенно на длинных трассах с изгибами.

Нужно ли оставлять запас при прокладке кабелей в длинных гофрах?

Да, при трассах длиной более 30–50 метров рекомендуется оставлять запас 15–20% по диаметру гофры. Это учитывает термическое расширение кабеля и уменьшает напряжение на оболочку при изгибах, предотвращая появление трещин и нарушение качества сигнала.

В чем разница между плотной и свободной укладкой кабелей в гофре 20 мм?

Плотная укладка позволяет разместить больше кабелей — до 4 для категории 5e и 3 для категории 6 — но повышает давление на изоляцию и усложняет обслуживание. Свободная укладка снижает количество кабелей на 1–2 единицы, но распределяет нагрузку равномерно, облегчает протяжку, снижает риск повреждений при изгибах и упрощает доступ к кабелям для ремонта или замены.

Какие меры нужно учитывать при прокладке кабелей через изгибы и повороты?

На поворотах следует соблюдать минимальный радиус изгиба — не менее 6 диаметров гофры (около 120 мм для 20 мм гофры). Для кабелей категории 6 на 90° повороте лучше увеличить радиус до 150 мм. Также рекомендуется использовать свободную укладку на изгибах, чтобы уменьшить давление на оболочку, и предусматривать промежуточные коробки на длинных трассах для облегчения протяжки и снижения механической нагрузки.

Можно ли прокладывать больше трех кабелей категории 6 в гофре 20 мм на длинной трассе?

Для длинных трасс больше трёх кабелей категории 6 в гофре 20 мм не рекомендуется. Толстая оболочка кабелей увеличивает давление внутри гофры, особенно на изгибах, что может привести к повреждению изоляции и ухудшению сигнала. Если требуется больше линий, лучше использовать параллельные гофры или распределить кабели по участкам с промежуточными коробками, чтобы снизить нагрузку на каждый проводник.

Как правильно рассчитать вместимость гофры 20 мм для кабелей с разной толщиной изоляции?

Вместимость гофры зависит от диаметра жилы и оболочки кабеля. Для кабеля категории 5e с оболочкой 5,2 мм гофра 20 мм вмещает 3–4 кабеля, а для категории 6 с оболочкой 6 мм — 2–3 кабеля. При расчете учитывают изгибы и длину трассы: на поворотах и длинных прогонах лучше оставлять запас 15–20% диаметра гофры для компенсации давления на кабели и термического расширения, чтобы избежать деформации оболочки и снижения качества передачи сигнала.
