Ситроен джампер как снять топливный фильтр

Топливный фильтр на Ситроен Джампер находится под капотом с правой стороны двигателя, рядом с топливным насосом. Его замена рекомендуется каждые 20–25 тысяч километров, чтобы предотвратить засорение форсунок и нестабильную работу мотора. При длительной эксплуатации фильтр может задерживать до 15–20% топлива, что напрямую влияет на мощность и расход топлива.

Для демонтажа фильтра понадобятся рожковый ключ на 17 мм, плоская отвертка для фиксаторов трубок и небольшая емкость для слива топлива. Работу стоит проводить при остывшем двигателе и с отключенной аккумуляторной батареей, чтобы исключить риск искры или протечки.

Перед снятием фильтра важно сбросить давление в топливной системе. На двигателях 2.2 и 2.0 HDi это выполняется путем отсоединения реле топливного насоса и кратковременного запуска стартера до остановки двигателя. Этот шаг предотвращает разбрызгивание топлива и упрощает демонтаж трубок.

После замены фильтра рекомендуется проверить герметичность соединений и убедиться в стабильной работе двигателя на холостом ходу в течение 2–3 минут. Это позволяет выявить протечки и исключить попадание воздуха в топливную магистраль, что особенно важно для дизельных двигателей Ситроен Джампер.

Определение точного местоположения топливного фильтра

На Ситроен Джампер топливный фильтр установлен в моторном отсеке с правой стороны двигателя, ближе к боковой стенке подкапотного пространства. Для двигателей 2.2 HDi фильтр расположен вертикально в пластиковом держателе, рядом с топливной рампой. На моделях 2.0 HDi фильтр монтируется горизонтально и фиксируется металлическими хомутами.

Для точного поиска фильтра выполните следующие действия:

1. Откройте капот и зафиксируйте его в подъемном положении.
2. Осмотрите правую часть двигателя, обращая внимание на цилиндрические элементы с пластиковыми крышками и металлическими соединениями топливных трубок.
3. Определите фильтр по наличию двух соединительных трубок: одна подводит топливо от насоса, другая ведет к форсункам.
4. Проверьте наличие пластикового или металлического держателя, который фиксирует фильтр в моторном отсеке.

На моделях после 2014 года фильтр может быть закрыт защитным кожухом. В этом случае его легко определить по крепежным болтам на 10 мм, удерживающим крышку. Перед демонтажем необходимо снять кожух, чтобы получить свободный доступ к фильтру и трубкам.

При осмотре рекомендуется использовать фонарик и защитные перчатки. Четкое определение фильтра на раннем этапе сокращает время замены и предотвращает повреждение трубок или крепежа.

Необходимые инструменты для демонтажа фильтра

Для замены топливного фильтра на Ситроен Джампер потребуются специализированные и базовые инструменты, обеспечивающие безопасное отсоединение трубок и снятие фильтра без повреждений.

Все инструменты должны быть под рукой до начала работы. Наличие ёмкости и тряпок особенно важно при отключении трубок, чтобы топливо не попадало на пластиковые детали и элементы электрооборудования.

Подготовка автомобиля и системы питания перед снятием

Перед демонтажем топливного фильтра на Ситроен Джампер необходимо зафиксировать автомобиль на ровной поверхности и включить ручной тормоз. Колёса можно дополнительно зафиксировать противооткатными упорами, чтобы исключить движение во время работы в моторном отсеке.

Следующий шаг – отключение аккумуляторной батареи. Снимите клемму «минус», чтобы избежать случайной искры при отсоединении топливных трубок. Это особенно важно на дизельных двигателях, где топливо легко воспламеняется при контакте с электричеством.

Осмотрите моторный отсек и очистите область вокруг фильтра от пыли и масла. Любые загрязнения могут попасть внутрь системы при снятии фильтра и вызвать засорение топливной магистрали.

Для уменьшения давления в топливной системе отключите реле топливного насоса и кратковременно проверните стартер, пока двигатель не заглохнет. Этот шаг снижает риск разбрызгивания топлива при отсоединении трубок и упрощает снятие фильтра.

Убедитесь, что рядом находится ёмкость для сбора топлива и тряпки для протирки поверхностей. Это предотвратит попадание дизеля на двигатель и пластиковые элементы, сохранив чистоту моторного отсека.

Сброс давления топлива в системе

На Ситроен Джампер сброс давления в топливной системе необходим перед отсоединением фильтра, чтобы избежать разбрызгивания дизеля и повреждения трубок. Для двигателей 2.2 HDi и 2.0 HDi давление сбрасывается через реле топливного насоса.

Последовательность действий следующая:

1. Отключите аккумулятор, снимая клемму «минус», чтобы исключить искру при работе с топливом.

2. Найдите реле топливного насоса в блоке предохранителей под капотом и извлеките его. Это прерывает питание насоса и останавливает подачу топлива.

3. Запустите стартер на 3–5 секунд до момента, когда двигатель не сможет завестись. Остаточное давление в магистрали сбросится через форсунки.

4. Проверьте, что топливные трубки и фильтр не находятся под давлением: аккуратно надавите на трубку или фильтр – если капель топлива нет, система готова к демонтажу.

Эта процедура снижает риск попадания топлива на руки и пластиковые элементы моторного отсека, упрощает снятие фильтра и предотвращает повреждение соединений.

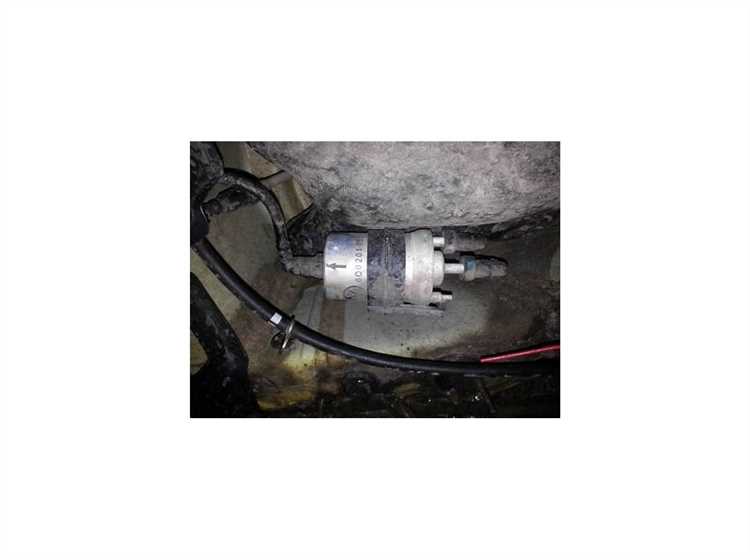

Отключение топливных трубок от фильтра

Для снятия топливного фильтра на Ситроен Джампер необходимо аккуратно отсоединить трубки, чтобы не повредить соединения и не пролить дизельное топливо. На фильтрах 2.2 HDi и 2.0 HDi используются пластиковые быстросъёмные фитинги с фиксирующими защёлками.

Последовательность действий:

1. Подготовьте ёмкость для сбора топлива и тряпки, чтобы улавливать оставшиеся капли.

2. Осмотрите трубки: каждая соединена с фильтром фиксаторами, которые удерживают пластиковый или металлический наконечник.

3. С помощью плоской отвертки аккуратно подденьте защёлку и слегка отведите её в сторону, не применяя силу к самой трубке.

4. Потяните трубку прямо с фильтра, избегая перекосов и скручивания, чтобы не повредить внутренний срез трубки.

5. После отсоединения обеих трубок проверьте, что фитинги не треснули и не имеют следов деформации. Повторное использование повреждённых соединений может вызвать подтекание топлива и падение давления в системе.

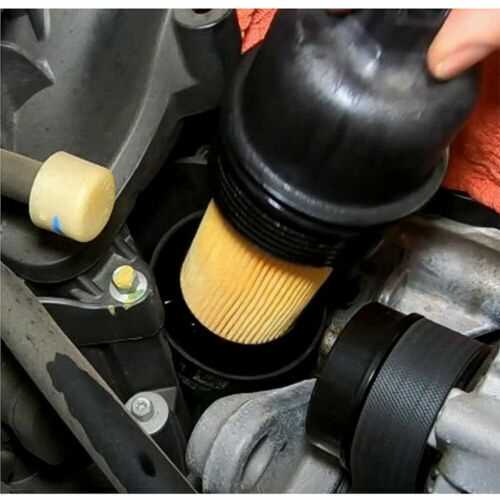

Извлечение старого топливного фильтра из держателя

После отключения топливных трубок старый фильтр можно безопасно извлечь из держателя. На Ситроен Джампер фильтры фиксируются пластиковыми или металлическими хомутами, которые необходимо аккуратно ослабить.

1. Осмотрите крепёж фильтра и определите тип фиксации: пластиковый зажим или болтовой хомут на 10–12 мм.
2. Если используется болтовой хомут, ослабьте его рожковым ключом, удерживая фильтр рукой, чтобы избежать падения.
3. Для пластикового держателя сдвиньте защёлку вверх или в сторону, чтобы освободить корпус фильтра.
4. Возьмите фильтр обеими руками и аккуратно извлеките вертикально, избегая рывков и перекосов.
5. Поместите старый фильтр в ёмкость или на тряпку, чтобы дизель не попал на элементы двигателя и кузова.
6. Осмотрите держатель на наличие остатков топлива, грязи или повреждений. При необходимости протрите поверхность чистой ветошью перед установкой нового фильтра.

Корректное извлечение фильтра снижает риск повреждения трубок и держателя, облегчает монтаж нового фильтра и предотвращает протечки топлива после замены.

Установка нового фильтра и закрепление трубок

Перед установкой нового топливного фильтра убедитесь, что держатель чистый и сухой, без остатков старого топлива и загрязнений. Новый фильтр на Ситроен Джампер должен быть ориентирован стрелкой потока топлива в сторону двигателя.

Пошаговая последовательность:

1. Вставьте фильтр в держатель, аккуратно нажав до щелчка фиксатора или закрепив болтовой хомут, если используется металлическая фиксация.
2. Проверьте, что фильтр установлен ровно и не перекошен, чтобы трубки можно было подключить без усилия.
3. Подсоедините топливные трубки, следя за правильным положением наконечников: подведите трубку к фильтру и до щелчка защёлки зафиксируйте её.
4. Для металлических трубок затяните болтовой хомут ключом на 10–12 мм, контролируя, чтобы корпус фильтра не деформировался.
5. Проверьте фиксацию трубок и фильтра рукой: соединения должны быть жёсткими, без люфта и возможности протечки.
6. Удалите остатки топлива с поверхности фильтра и держателя тряпкой, чтобы при запуске двигателя не произошло попадания дизеля на двигатель и детали под капотом.

Правильная установка фильтра и закрепление трубок обеспечивают стабильную работу топливной системы и предотвращают утечки, которые могут вызвать падение давления и нестабильную работу двигателя.

Проверка герметичности и запуск двигателя после замены

После установки нового топливного фильтра на Ситроен Джампер важно убедиться в полной герметичности соединений перед запуском двигателя. Любые неплотности могут привести к утечке топлива и падению давления в системе.

Алгоритм проверки:

1. Визуальный осмотр: проверьте все соединения фильтра и трубок на наличие щелей, трещин и деформаций. Убедитесь, что фиксаторы защёлкнуты, а болтовые хомуты затянуты с рекомендуемым моментом.
2. Подготовка к запуску: подключите аккумулятор и оставьте клеммы чистыми. Очистите поверхность фильтра и держателя тряпкой, чтобы контролировать появление капель топлива при проверке.
3. Первичная прокачка: включите зажигание без запуска двигателя на 5–10 секунд, чтобы топливный насос создал давление в системе и заполнил новый фильтр. Осмотрите соединения на утечки.
4. Запуск двигателя: заведите мотор и держите на холостых оборотах 2–3 минуты. Проверяйте фильтр и трубки на подтекание топлива. Любое появление капель требует немедленного отключения двигателя и повторной фиксации соединений.
5. Контроль работы: после уверенной работы двигателя на холостых оборотах проведите короткую поездку, чтобы убедиться в стабильной подаче топлива и отсутствии провалов мощности.

Правильная проверка герметичности и аккуратный запуск двигателя после замены фильтра обеспечивают долговечность топливной системы и исключают риск повреждений или протечек на раннем этапе эксплуатации.

Вопрос-ответ:

Где точно находится топливный фильтр на Ситроен Джампер с двигателем 2.2 HDi?

На двигателе 2.2 HDi фильтр расположен в моторном отсеке с правой стороны, рядом с топливной рампой. Он установлен вертикально в пластиковом держателе и соединён двумя топливными трубками: одна подводит топливо от насоса, другая ведёт к форсункам. Для удобного доступа стоит использовать фонарь, так как фильтр частично закрыт корпусом двигателя.

Какие инструменты потребуются для замены топливного фильтра?

Для замены фильтра на Ситроен Джампер потребуются рожковый ключ 17 мм для ослабления крепежа, плоская отвертка для отжатия защёлок трубок, ёмкость для слива топлива и тряпки для уборки капель. Также нужны защитные перчатки и фонарь, чтобы видеть детали в моторном отсеке. Эти инструменты позволяют безопасно отсоединить трубки и извлечь фильтр без повреждений.

Как правильно сбросить давление топлива перед снятием фильтра?

Для сброса давления отключите аккумулятор и извлеките реле топливного насоса. Затем кратковременно проверните стартер до момента, когда двигатель не сможет завестись. Остаточное давление уйдёт через форсунки, и топливные трубки перестанут быть под давлением. После этого можно безопасно отсоединять трубки фильтра и извлекать его из держателя без риска разбрызгивания топлива.

Как проверить герметичность системы после установки нового фильтра?

После установки нового фильтра включите зажигание без запуска двигателя на 5–10 секунд, чтобы насос создал давление в системе и заполнил фильтр топливом. Осмотрите все соединения на предмет подтеканий. Затем заведите двигатель на холостых оборотах 2–3 минуты и снова проверьте фильтр и трубки. При отсутствии капель топлива можно считать систему герметичной, и двигатель готов к нормальной эксплуатации.
