Сильфонная система смыва что это

Сильфонная система смыва применяется в пневматических и вакуумных сливных механизмах, где передача усилия и управление потоком выполняются через деформируемую герметичную оболочку. Сильфон представляет собой гофрированный элемент, который многократно сжимается и разжимается под действием давления воды или воздуха, сохраняя герметичность узла. В сантехнических и клапанных системах такие элементы позволяют изолировать подвижные детали от внешней среды и исключить утечки через штоки и соединения. :contentReference[oaicite:0]{index=0}

В сливных системах подобного типа изменение формы сильфона создаёт разницу давления, которая открывает или закрывает сливной канал. При повреждении или растрескивании сильфона в систему начинает попадать воздух, из-за чего падает разрежение или давление, и смыв работает нестабильно. Практика обслуживания показывает, что ресурс сильфона в бытовых условиях может составлять примерно от 5 до 30 лет в зависимости от материала, частоты использования и качества воды. :contentReference[oaicite:1]{index=1}

Конструктивно сильфонный узел всегда работает совместно с классическими элементами сливной арматуры: клапаном сброса воды, каналом подачи и системой повторного наполнения бачка. После активации смыва вода через сливной клапан поступает в чашу, затем бачок автоматически заполняется через отдельный наполнительный клапан. Правильная работа всей схемы зависит от синхронности этих элементов, поэтому даже небольшая потеря герметичности сильфона может нарушить цикл смыва. :contentReference[oaicite:2]{index=2}

На практике основными причинами выхода сильфонного узла из строя становятся усталостные трещины в местах гофр, воздействие агрессивной среды и превышение расчетных нагрузок по давлению или частоте циклов. Профилактика включает регулярный осмотр, контроль герметичности и замену уплотнений одновременно с сильфоном, так как изношенные кольца ускоряют деградацию всей системы. :contentReference[oaicite:3]{index=3}

::contentReference[oaicite:4]{index=4}

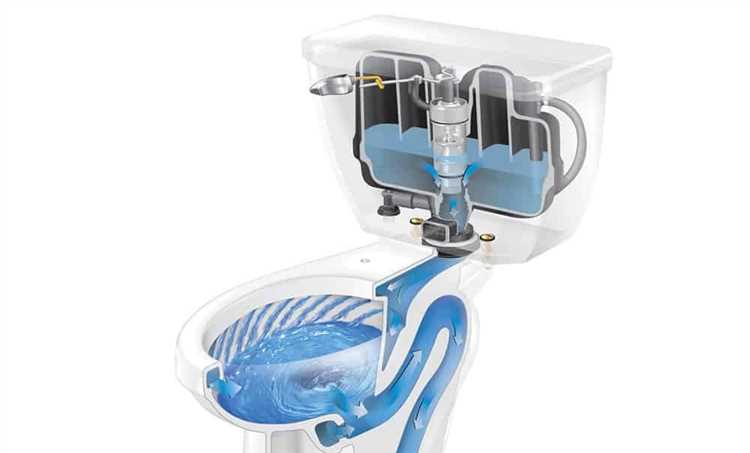

Сильфонная система смыва: принцип работы и устройство

В сильфонной системе смыва управляющее усилие передаётся через замкнутый воздушный или водяной объём, заключённый в эластичную гофрированную оболочку. При нажатии кнопки или активации пневмопривода воздух перемещается между камерами, из-за чего один сильфон сжимается, а второй расширяется, поднимая переливную трубу или основной сливной клапан. Такая схема позволяет размещать кнопку управления на расстоянии до нескольких метров от бачка без жёсткой механической тяги. :contentReference[oaicite:0]{index=0}

Сильфон обычно изготавливается из тонкостенной нержавеющей стали или эластомеров, устойчивых к воде и химическим примесям. Металлические сильфоны формируют из листовой стали толщиной около 0,3–0,5 мм с контролем коррозионной стойкости и герметичности. Гофрированная форма обеспечивает многократное циклическое сжатие без потери герметичности, что критично для пневматических сливных узлов. :contentReference[oaicite:1]{index=1}

В рабочем цикле после открытия клапана вода из бачка поступает в чашу, а затем система автоматически возвращается в исходное состояние. При снижении давления сильфон принимает исходную форму, клапан садится на седло и перекрывает поток. Аналогичный принцип применяется в клапанах с сильфонным уплотнением, где гибкий элемент одновременно изолирует шток и компенсирует колебания давления. :contentReference[oaicite:2]{index=2}

Конструктивно сильфонный узел всегда связан с базовыми элементами бачка: заливным клапаном, поплавковым контролем уровня и сливным затвором. При неисправности сильфона чаще всего наблюдаются задержка срабатывания кнопки, частичный слив или отсутствие открытия клапана. Практическая диагностика начинается с проверки герметичности пневмолиний и состояния гофры, поскольку даже микротрещины вызывают потерю давления и сбой цикла смыва. :contentReference[oaicite:3]{index=3}

::contentReference[oaicite:4]{index=4}

Как устроен сильфон и из каких материалов его изготавливают для сливных механизмов

Сильфон представляет собой герметичную гофрированную оболочку цилиндрической формы, способную многократно сжиматься и растягиваться без разрушения структуры. Конструктивно он может быть однослойным или многослойным, что напрямую влияет на рабочее давление и срок службы. Многослойные конструкции применяются при повышенных нагрузках, поскольку несколько тонких стенок лучше распределяют напряжение и дольше сопротивляются усталостным деформациям. :contentReference[oaicite:0]{index=0}

Гофры формируются методом гидроформования, раскатки или сварки тонких металлических заготовок. В промышленных изделиях сильфон изготавливают из листового металла толщиной примерно 0,025–0,6 мм (0,001–0,025 дюйма), который затем сваривается или формуется в цилиндр с равномерными складками. Такая геометрия позволяет сохранять герметичность даже при тысячах циклов сжатия и растяжения. :contentReference[oaicite:1]{index=1}

Для сантехнических и клапанных систем чаще всего используют нержавеющие стали марок 304, 316 и 316L, так как они устойчивы к коррозии в воде и выдерживают длительную контактную нагрузку. В более агрессивных средах применяют никелевые сплавы, титан или алюминиевые сплавы с хорошей пластичностью и сопротивлением окислению. Выбор материала всегда зависит от температуры среды, давления, химического состава воды и требуемого ресурса детали. :contentReference[oaicite:2]{index=2}

В некоторых сливных узлах применяются эластомерные сильфоны из резины или композитных полимеров. Они дешевле металлических аналогов и лучше гасят вибрации, но быстрее стареют при контакте с жёсткой водой и бытовой химией. При подборе запасной детали важно учитывать не только диаметр и длину сильфона, но и тип материала, так как замена металлического узла на резиновый может сократить срок службы системы в несколько раз. :contentReference[oaicite:3]{index=3}

При обслуживании сливного механизма рекомендуется проверять состояние гофр по всей длине: микротрещины чаще появляются в зоне максимального изгиба складок. Если сильфон выполнен из многослойной стали, повреждение одного слоя ещё не означает мгновенную разгерметизацию, но требует замены в ближайшее время, поскольку нагрузка перераспределяется на оставшиеся стенки. :contentReference[oaicite:4]{index=4}

::contentReference[oaicite:5]{index=5}

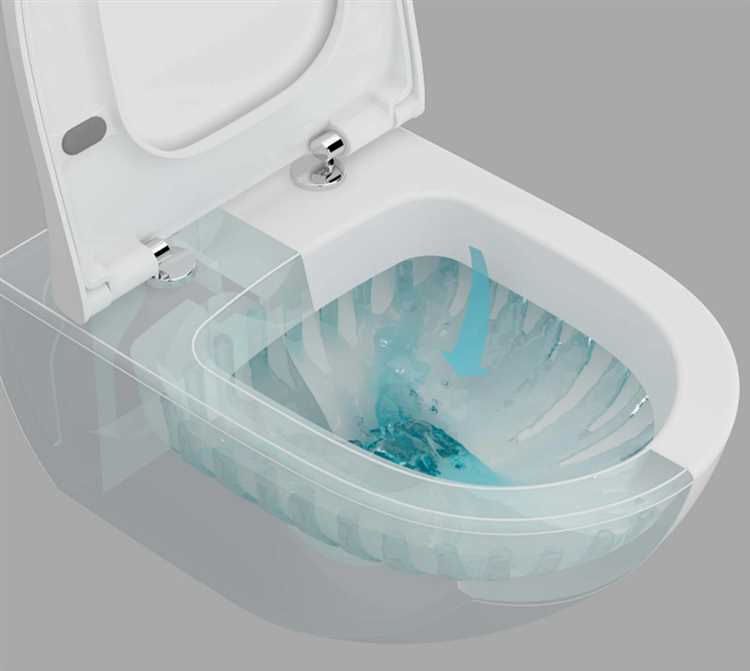

Как сильфон изменяет давление воды внутри сливного узла при нажатии кнопки

При нажатии кнопки в пневматическом или гидропневматическом сливном механизме создаётся локальное изменение давления в управляющей камере, связанной с сильфоном. Давление передаётся во внутренний объём гофрированного элемента, из-за чего он сжимается или удлиняется, преобразуя давление в линейное перемещение штока или клапана. Под действием давления эластичная оболочка изменяет форму, а перемещение напрямую открывает сливной канал или смещает запорный элемент. :contentReference[oaicite:0]{index=0}

С физической точки зрения давление определяет усилие, которое создаёт сильфон. Чем выше давление внутри полости, тем больше осевое усилие и тем сильнее смещается связанный механизм. Эта зависимость определяется площадью поверхности сильфона, количеством гофр и внутренним объёмом. При превышении расчётного давления возможна перерастяжка и повреждение оболочки. Для большинства резиновых воздушных сильфонов рабочий диапазон составляет примерно 6–8 бар, а усиленные конструкции выдерживают до 12 бар. :contentReference[oaicite:1]{index=1}

В момент нажатия кнопки происходит кратковременное перераспределение давления между камерами. Давление в управляющей линии растёт, сильфон перемещается и открывает слив. После отпускания кнопки давление падает, сильфон возвращается в исходную форму и клапан закрывается. Такой принцип используется и в клапанах управления потоком: повышение давления сдвигает запорный элемент, а снижение давления возвращает его обратно. :contentReference[oaicite:2]{index=2}

Практически важно контролировать герметичность пневмолинии и отсутствие микротрещин в гофрах. Даже небольшая утечка снижает давление в системе, из-за чего сильфон не создаёт нужного усилия для полного открытия клапана. Дополнительно учитывают площадь сильфона: при одинаковом давлении элемент большего диаметра создаёт большее механическое усилие. :contentReference[oaicite:3]{index=3}

::contentReference[oaicite:4]{index=4}

Какие элементы бачка напрямую взаимодействуют с сильфонным узлом и как они соединяются

Сильфонный узел в сливной системе связан с исполнительными элементами запуска смыва и запорным механизмом, который открывает выпуск воды из бачка. При нажатии кнопки усилие передается либо через пневматическую трубку, либо через промежуточный привод на клапан сливного узла. Сам клапан расположен в нижней части бачка и соединяет накопительный объем воды с выпускным каналом в чашу унитаза. В момент активации он открывается, позволяя воде выйти наружу. :contentReference[oaicite:0]{index=0}

Непосредственно с сильфоном обычно взаимодействуют следующие детали: кнопочный модуль (создает импульс давления воздуха), пневмолиния (герметичный шланг), привод клапана (шток или мембранный толкатель), корпус сливного клапана с седлом уплотнения. Герметичность соединения между сильфоном и трубкой обеспечивается резиновыми манжетами или пластиковыми штуцерами с защёлкой. Любая микроподсос воздуха приводит к снижению силы открытия клапана, поэтому соединения проверяют на плотность при сборке.

Сливной клапан, связанный с сильфонным приводом, установлен в отверстии дна бачка через уплотнительную прокладку и фиксируется прижимной гайкой с наружной стороны. Такое крепление исключает утечки воды и одновременно удерживает весь сливной узел в фиксированном положении. При этом верхняя часть клапана соединяется с приводным штоком или мембраной, на которую передается давление от сильфона.

Дополнительно сильфонный узел косвенно взаимодействует с поплавковым механизмом. После открытия сливного клапана уровень воды падает, поплавок опускается и запускает наполнение бачка через впускной клапан. Это обеспечивает цикличную работу всей системы смыва. :contentReference[oaicite:1]{index=1}

Для надежной сборки рекомендуется контролировать три зоны соединения: посадку пневмотрубки на штуцер сильфона, фиксацию привода на сливном клапане и герметичность посадки корпуса клапана в отверстии бачка. Наличие налета или песка на прокладках приводит к подтеканию воды и нарушению передачи давления, поэтому перед установкой детали промывают и очищают внутреннюю поверхность бачка.

::contentReference[oaicite:2]{index=2}

Как определить износ сильфона по внешним признакам и работе смыва

Внешние признаки изношенного сильфона чаще всего выглядят следующим образом:

• Появление мелких трещин в зоне изгиба гофр
• Потеря эластичности – гофры остаются частично сжатыми после отпускания кнопки
• Следы известкового налёта в местах микроподтекания
• Деформация цилиндра или перекос гофрированных колец
• Следы коррозии или потемнение металла при использовании металлического сильфона

По работе смыва износ можно определить по изменению поведения системы:

1. Кнопку приходится нажимать сильнее или удерживать дольше обычного
2. Смыв запускается с задержкой более 1–2 секунд
3. Вода уходит не полностью, остаётся часть объёма бачка
4. После смыва слышен подсос воздуха или шипение в зоне пневмолинии
5. Смыв срабатывает через раз при одинаковом усилии на кнопку

Практическая проверка герметичности выполняется простым способом: пневмотрубку снимают с штуцера и слегка сжимают сильфон вручную. Если элемент медленно возвращается в исходную форму или не удерживает давление, внутри есть утечка воздуха или повреждение стенки. В исправном состоянии сильфон быстро возвращает форму и создаёт ощутимое сопротивление при сжатии.

Дополнительно оценивают состояние соединений. Если гофры визуально целые, но система работает нестабильно, проверяют:

• Плотность посадки трубки на штуцере
• Состояние резиновых уплотнений
• Отсутствие засоров внутри пневмолинии
• Фиксацию штока на сливном клапане

Если обнаружены трещины, расслаивание материала или потеря упругости, сильфон заменяют полностью. Локальный ремонт герметиками или клеем не подходит, так как гофры постоянно деформируются и восстановленный участок быстро разрушается.

::contentReference[oaicite:0]{index=0}

Как правильно заменить сильфон в сливном механизме без демонтажа всего бачка

Замена сильфона без снятия бачка возможна, если доступ к сливному узлу обеспечен через верхнюю крышку и пространство между бачком и стеной. Процесс начинается с отключения подачи воды и слива оставшегося объёма в бачке. Для этого нажимают кнопку смыва несколько раз, пока вода полностью не уйдёт.

Последовательность действий при замене сильфона:

1. Снимают крышку бачка и извлекают кнопку управления или пневмопривод, освобождая доступ к трубке сильфона.
2. Откручивают крепёжные гайки сливного клапана или отсоединяют защёлки корпуса клапана, если конструкция предусматривает быструю сборку.
3. Аккуратно отсоединяют сильфон от штуцера пневмолинии или штока клапана, проверяя, чтобы не повредить уплотнительные манжеты.
4. Удаляют старый сильфон, оценивая состояние прилегающих элементов: прокладок, седла клапана, резиновых уплотнителей.
5. Устанавливают новый сильфон, тщательно надев его на штуцер и закрепляя шток клапана или мембранный толкатель.
6. Проверяют герметичность соединений, особенно посадку манжет и фиксацию корпуса сливного клапана.
7. Возобновляют подачу воды и несколько раз проверяют работу смыва, обращая внимание на скорость открытия клапана и отсутствие подсоса воздуха.

Рекомендации для надёжной установки:

• Использовать новые резиновые уплотнения, даже если старые выглядят целыми.
• Очистить посадочные поверхности от известкового налёта и загрязнений.
• Слегка смазать резиновые манжеты силиконовой смазкой для облегчения монтажа и продления ресурса.
• Проверять расположение гофр, чтобы не было перекрута или зажатия сильфона в корпусе клапана.
• После установки провести тестирование смывов при полном и частичном нажатии кнопки, чтобы убедиться в равномерном срабатывании механизма.

Правильная последовательность и контроль герметичности позволяют заменить сильфон без демонтажа бачка, минимизируя риск повреждения других элементов системы и сокращая время ремонта.

Какие параметры сильфона учитывать при подборе запчастей для конкретной модели сантехники

При выборе сильфона для замены в конкретной модели сливного механизма важно учитывать его геометрические, материаловые и рабочие характеристики. Несоответствие любого из параметров может привести к неполному открытию клапана, протечкам или быстрому выходу из строя.

Основные параметры, которые проверяют при подборе запчасти:

• Диаметр сильфона – внутренний и наружный. Внутренний диаметр определяет проходное сечение для передачи давления, наружный – посадку в корпус клапана или на штуцер пневмолинии.
• Длина в разжатом и сжатом состоянии – влияет на ход штока или клапана; неправильная длина приводит к неполному срабатыванию смыва.
• Количество и форма гофр – определяет упругость, диапазон хода и долговечность сильфона; у моделей с большим числом гофр усилие распределяется равномернее.
• Материал изготовления – нержавеющая сталь, никелевый сплав, резина или композит. Выбор зависит от химического состава воды, температуры, давления и требуемого ресурса.
• Рабочее давление – должно соответствовать диапазону давления воды или воздуха в конкретном бачке; превышение допустимого давления сокращает ресурс сильфона.
• Тип соединений – защёлки, штуцеры, резьба или манжеты. Важно, чтобы новые детали совпадали с конструкцией старого сильфона для герметичного соединения.
• Устойчивость к износу – для моделей с частым использованием выбирают усиленные многослойные конструкции или гофры из толстостенной стали.

Для точного подбора рекомендуется сверять код производителя, размеры и материал сильфона с технической документацией конкретной модели бачка. При невозможности найти идентичную деталь допускается использование аналога с точными геометрическими параметрами и совместимым материалом, но при этом важно протестировать герметичность и ход клапана перед окончательной сборкой.

Какие типичные неисправности возникают в сильфонной системе и как их устранить самостоятельно

Типичные неисправности и методы их устранения:

• Микротрещины в гофрах – проявляются подтеканием воды или падением давления в пневмолинии. Решение: замена сильфона на новый, проверка и при необходимости замена уплотнительных манжет.
• Потеря упругости сильфона – кнопка смыва удерживается дольше обычного, клапан открывается частично. Решение: проверка и замена сильфона; предварительно очистить поверхности от налета и мусора, смазать резиновые уплотнения силиконовой смазкой.
• Подсос воздуха через соединения – слышны шипящие звуки, смыв работает нестабильно. Решение: проверить плотность соединения трубки на штуцере, прижать или заменить манжеты, убедиться в отсутствии трещин на пневмолинии.
• Засорение внутреннего объёма сильфона или клапана – вода уходит медленно, смыв прерывается. Решение: промыть сильфон и канал клапана от известкового налета и мусора, убедиться в свободном хождении штока.
• Деформация гофр или перекос цилиндра – клапан не полностью закрывается, появляется подтекание. Решение: выровнять сильфон вручную при небольших перекосах или заменить деталь при явных повреждениях.

При самостоятельном устранении неисправностей важно отключать подачу воды, проверять герметичность всех соединений после установки нового сильфона и тестировать систему при нескольких циклах смыва. Даже небольшое несоответствие диаметра, длины или материала может привести к повторной поломке, поэтому рекомендуется использовать оригинальные или точно соответствующие запчасти.

Вопрос-ответ:

Как узнать, что сильфон в сливном механизме вышел из строя?

Симптомы неисправного сильфона проявляются через неполное смывание, задержку при нажатии кнопки или характерное шипение воздуха. Визуально можно заметить трещины на гофрах, потерю упругости или деформацию цилиндра. Проверка герметичности проводится вручную: сжимают сильфон и оценивают его возврат в исходное состояние. Если элемент не удерживает давление или гофры остаются сжатыми, деталь необходимо заменить.

Из каких материалов изготавливают сильфоны для бытовых унитазов и чем они отличаются?

Чаще всего используют нержавеющую сталь марок 304 и 316 для металлических сильфонов, что обеспечивает сопротивление коррозии и долговечность при контактe с водой. В некоторых моделях применяют резиновые или композитные сильфоны, которые лучше глушат вибрации, но быстрее изнашиваются под воздействием жесткой воды и бытовой химии. Металлические сильфоны выдерживают больше циклов сжатия и растяжения, а эластомерные конструкции проще монтировать и заменять.

Какие параметры сильфона важны при выборе запасной детали для конкретного бачка?

При подборе учитывают диаметр внутренний и наружный, длину в разжатом и сжатом состоянии, количество и форму гофр, а также материал и рабочее давление. Кроме того, проверяют тип соединений: защёлки, штуцеры, резьба или манжеты. Несоответствие этих параметров приводит к неполному открытию клапана, подтеканию или быстрому износу. Для точного подбора полезно сверяться с технической документацией производителя или подбирать аналоги с идентичными размерами и материалом.

Можно ли заменить сильфон, не снимая бачок с унитаза?

Да, при наличии доступа к сливному узлу через верх бачка. Сначала отключают подачу воды и сливают оставшуюся жидкость. Затем снимают кнопку или пневмопривод, отсоединяют сильфон от штуцера и штока клапана, заменяют деталь и устанавливают её на место. Важно проверить герметичность всех соединений, уплотнителей и правильность посадки гофр. После сборки тестируют работу смыва при нескольких циклах.

Почему смыв с сильфонной системой работает с перебоями, хотя видимых повреждений нет?

Частая причина — подсос воздуха через соединения трубки или изношенные уплотнения. Даже если гофры целые, неплотная посадка штуцера или трещины в манжетах снижают давление, передаваемое на клапан, из-за чего смыв срабатывает неполно или с задержкой. Решение — проверить соединения, заменить уплотнения и очистить пневмолинию от налета и мусора. После этого клапан должен открываться плавно и полностью.

Как сильно влияет диаметр сильфона на работу сливного механизма?

Диаметр сильфона напрямую определяет усилие, которое он создаёт при сжатии или растяжении. Чем больше площадь сечения, тем сильнее давление передаётся на шток или клапан, и тем быстрее открывается слив. Если диаметр меньше необходимого для конкретной модели бачка, клапан может открываться частично, смыв будет неполным или потребует увеличенного нажатия кнопки. Поэтому при замене важно подбирать сильфон с точным соответствием внутреннего и наружного диаметра.

Как определить, что сильфон нуждается в замене, если визуально повреждений нет?

Даже при целой поверхности гофр сильфон может терять упругость и герметичность. Признаки такого износа проявляются через задержку открытия клапана, неполный слив воды или шипение воздуха в пневмолинии. Проверка выполняется вручную: сжимают сильфон и оценивают скорость возврата в исходное положение. Если элемент медленно восстанавливает форму или не создаёт достаточного сопротивления, его следует заменить вместе с резиновыми уплотнителями, чтобы восстановить нормальное давление в системе.
